Putken taivutin itse profiiliputkelle

Kun rakennetaan kasvihuone, työskentelee tontilla tai putkilinjalla, on välttämätöntä taivuttaa putkea tai metallinauhaa tietyssä kulmassa. Näihin tarkoituksiin on olemassa erityinen työkaluputken taivutin. Voit ostaa sen myymälässä tai tehdä putken taivuttimen profiiliputkelle omin käsin. Tällainen laite pystyy taivuttamaan alumiinista, kuparista ja teräksestä valmistettuja tuotteita.

laji

Laitemallit eroavat toimintaperiaatteesta:

1. Pienin teho on käsityökaluja, jotka voivat taivuttaa pienimmän halkaisijan omaavan putken.
2. Suuremmat tuotteet vaativat hydraulisen voiman. Tätä mallia käyttävät ammattilaiset ja voit tehdä huomattavan määrän työtä lyhyessä ajassa.

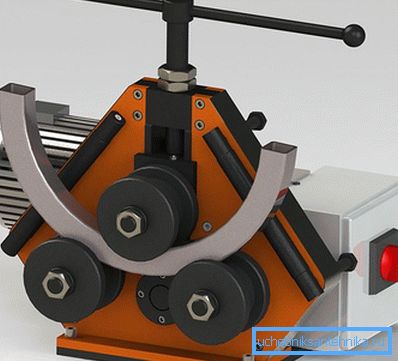

3. Putken taivutin, jossa on sähkökäyttö, on valmistettu kiinteästä ja liikkuvasta vaihtoehdosta. Sen avulla voit taivuttaa eri läpimittaisia ​​putkia, ja manuaalinen malli on määritetty vain yhdelle koolle. Sähkömekaanisen työkalun käyttö takaa tarkan taivutuskulman eikä aiheuta putkiprofiilin muodonmuutoksia.

Vaikutusmenetelmät

• Käämitys - putki on kiinnitetty taivutusrullalle, joka kiertää sen itse ja luo tietyn kulman.
• Risteysmenetelmä - putki lepää kahdella paikallaan olevalla telalla ja kolmas painaa sitä keskelle.
• Rolling - mallissa on kolme liikkuvaa rullaa, jotka sijaitsevat yhdessä tasossa. Keskitela rullaa ja painaa tuotetta.
• Juoksu sisään - putki on kiinnitetty malliin, ja liikkuva tela rullaa sen ympärille.

Putkia ei voida taivuttaa mihinkään kulmaan, on olemassa erityisiä hakemistoja, joissa on esitetty sallitut arvot tuotteille, joilla on erilaiset poikkileikkaukset ja seinäpaksuudet.

Työkalujen valmistus

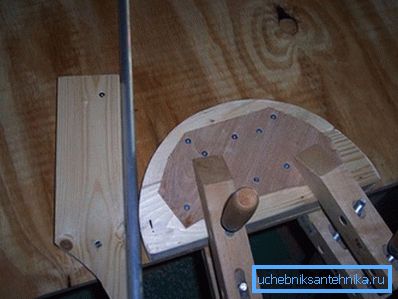

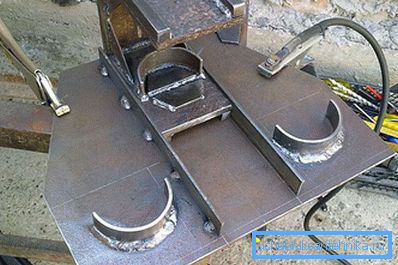

Joten, miten tehdä putken taivutus työkalu? Manuaalisen putken taivutin on yksinkertaisin versio puusta. Leikataan malli, joka vastaa taivutus- tuotteen muotoa. Sen paksuus on hieman suurempi kuin putken koko. Jotta varmistetaan luotettava kiinnitys, sahaaminen on mahdollista viistetyn profiilin lopussa. Kuvio on tehty kahdesta sidotusta levystä. Työkappale on kiinnitetty tiukasti pöydän tai työpöydän reunaan. Lähistöllä on ruuvattu puulevy, joka toimii putken painopisteenä.

Alumiini- tai ohutseinäisten teräsprofiiliputkien taivutusprosessi on seuraava - tuotteen pää on sijoitettu mallin ja pysäyttimen väliseen rakoon vastakkaisella puolella ja taivuta sitä varovasti. Putki sijaitsee puupohjan lopussa. Vähemmän vaivaa voit lisätä metallitangon tuotteeseen tai laittaa suuremman putken päälle. Sen avulla voit suorittaa kasvihuoneen kaaren. Pitkän putken sijoittamiseksi malli on asennettu avoimeen tilaan, esimerkiksi seinälle tai aidalle.

Samalla periaatteella muotoilu on valmistettu metallikoukkuista. Perustuu tarvittavaan säteen vetämiseen ja yksityiskohdat täytetään viivaa pitkin. Niiden sijaintia voidaan muuttaa eri putken taivutuskulmien osalta.

Manuaalinen taivutuskone

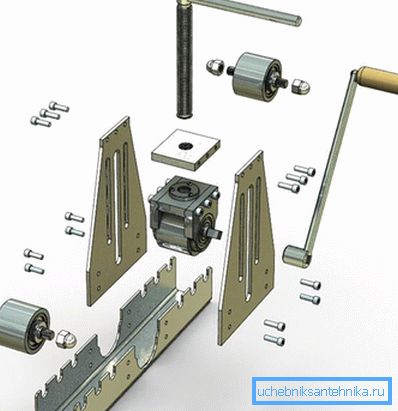

Voit tehdä käsikäyttöisen putken taivutuksen, joten sinulla on oltava (tai piirrä eniten) piirustuksia ja tehdä niistä tarvittavat osat. Putken taivutinsuunnittelun ansiosta putki taivutetaan asteittain säästävästi. Tätä laitetta käyttävät ammattilaiset, jotta tuote ei muutu.

Koneen runko voi olla metallia tai puuta. Puisia osia on helpompi työskennellä, mutta ne kuluvat nopeasti ja heillä on alhaisempi tuottavuus. Itse tehdyt mallit, joissa putken läpivienti suoritetaan pyörittämällä keskipainetelaa, mutta on helpompaa suorittaa koneen vierittämällä yhtä tukitelaa. Jos tällaiseen suunnitteluun on asennettu ketjuajo, tehokkuus kasvaa. Yksinkertaisen mallin valmistukseen tarvitaan:

1. Vahva metallipohja, joka on kiinnitetty tasaiselle pinnalle.
2. Otetaan 4 suorakulmaista levyä, joissa porataan reikiä kiinnittämään akselit.
3. Ruuvikiinnityslevyt on liitetty alustaan.
4. Valmiisiin uriin työnnetään sopivan halkaisijan omaavia rullia. Akselit kiinnitetään nastoilla ja muttereilla.
5. Putkea deformoivan puristusakselin asennus on valmistettu neljästä muotoisesta putkesta ja yläpuolelta hitsatusta levystä.
6. Levylle tehdään reikä ruuvin asennusta varten, jolla keskiakselia painetaan ja nostetaan.
7. Pääakselin kiinnittämiseksi tarvitset U-muotoisen osan, joka on sijoitettu telineiden väliin. Sivuosissaan aukot on tehty akselin kiinnittämiseksi ja ruuvi on kiinnitetty ylälevyyn.
8. Yhdelle alemmille akseleille kiinnitetty kahva vierintäputkille.

Putkiliittimien valmistuksessa on paljon vaihtoehtoja, ne erottuvat toteutuksen monimutkaisuudesta. Video auttaa käsittelemään monimutkaisen työn tekemisen vivahteita. Jos sinulla ei ole hitsauskonetta ja taitoja työskennellä monimutkaisilla työkaluilla, voit tehdä yksinkertaisen mallitaivuttimen.

video

Tutustu valikoimaan videoita, jotka osoittavat, miten yksinkertaiset taivutukset tehdään:

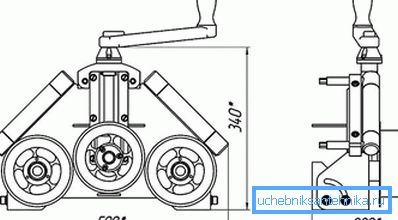

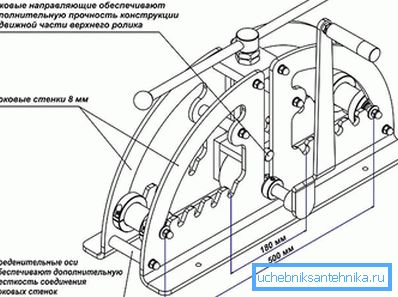

Kaaviot ja piirustukset
