Pumpun ohjauskaappi

Pumpun ohjauskaappi - autonomisen vesihuollon järjestelmän aivot, jonka avulla voit hallita työnsä. Asennuksensa ansiosta laitteiden käyttö jatkuu ja energia säästyy. Kaappi on paikka, jossa kaikki ohjaus- ja turvayksiköt kootaan. Tällaiset lohkot muodostetaan vesihuollon, jäteveden, palonsammutus-, lämmitysjärjestelmien käyttöön.

tapaaminen

Kaappi mahtuu kompaktiin useiden teknisten järjestelmien hallintaan: vesihuolto, viemäröinti ja viemäröinti. Jakelurakenteessa on asennettuja lohkoja, jotka ohjaavat vedenalaisen uppopumpun, joka takaa vesihuollon ja lämmityksen toiminnan, sekä viemäriin, jota käytetään veden automaattiseen pumppaamiseen. Kaikki ohjaus- ja kytkentäelementit on suojattu metalliseinillä ulkoisesta vaikutuksesta. Laitteen toimintoja ovat:

1. Manuaalisen ja automaattisen ohjaustilan järjestäminen, pumppujen suojaus oikosulkuilta ja ylikuormituksen rajoittaminen, poikkeamat epätäydellisistä vaiheiden toimintatiloista.
2. Vedensyöttöjärjestelmän pääparametrien seuranta: vesitaso, putkien paine, lämpötila ja muut tiedot, jotka vaikuttavat pumpun vakauteen. Työmekanismien tilasta ilmoittaminen.
3. Sähkömoottorin sujuva käynnistys ja pysäytys.
4. Suojaus vaiheen vikaantumiselta.
5. Vähentynyt virrankulutus.
6. Pumppujen vaihdon säätäminen onnettomuustilanteessa ja yksittäinen vika.
7. Hälyttää hälytys kuiva-ajon relesignaalilla.
8. Työn toteuttaminen lepotilassa, kun vesianalyysiä ei ole.
9. Useita pumppuja ohjaettaessa työyksikköä muutetaan säännöllisesti, mikä mahdollistaa laitteiden kulumisen tasoittamisen.

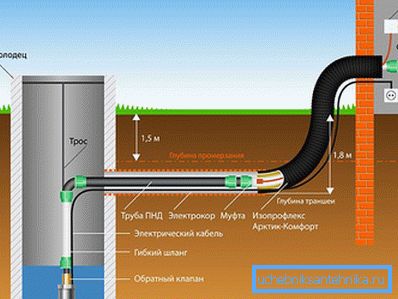

Kaapin toiminnan periaate edellyttää, että pumpun moottori kytketään päälle, kun anturiin saapuu signaali, ohjausyksikön kanssa sovitettuna, toimintatila on asetettu. Ohjaus voidaan suorittaa manuaalitilassa painikkeilla ja automaattitilassa. Toinen vaihtoehto on tärkein vaihtoehto.

Vakiovarusteet

Kaikkien pumppujen ohjauskaapit ovat samanlaiset:

• Runko on metallikotelo, joka sisältää sähkömekaanisia laitteita.
• Vaiheohjausyksikkö - kolme anturia, jotka ilmoittavat kunkin vaiheen toiminnan. Se sijaitsee laitteiston edessä.
• Etupaneeli - Start- ja Stop-painikkeet on asennettu siihen, pumpun ja releen käyttöilmaisimet vaihtavat automaattisen tilan käsin.
• Sulake - Rele, joka laukeaa oikosulun aikana. Laitteessa on sulamiselementti, joka palaa korkealla jännitteellä ja avaa piirin, joka suojaa kaapin ja moottorin kaikkia laitteita vaurioilta.
• Kontaktori - on kytkin, joka antaa energiaa pumpun liittimille ja irrottaa laitteen jännitteestä.

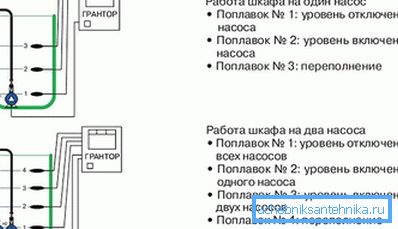

• Ohjausyksikkö ohjaa pumpun toimintatiloja. Sen anturien liittimet ovat kaivossa tai säiliössä, ja jos kyseessä on tyhjennyspumppu, se on septikassa. Joukko antureita - vähentää ja nostaa veden tasoa ja ylivuotoa, antaa komennon kytkeä laitteen päälle tai pois päältä.
• Taajuusmuuttaja - tarjoaa asynkronisen moottorin sujuvan käynnistyksen ja pysäytyksen, säätää pyörimisnopeutta alkuvaiheessa ja sammutuksen hetkellä.
• Lämpötila- ja paineanturit on kytketty kontaktoriin, niiden lukemat eivät salli laitteen kytkemistä päälle hyväksyttävissä olosuhteissa - negatiivisessa lämpötilassa ja korkeassa paineessa.

Kaapin mitat riippuvat ohjauslaitteiden lukumäärästä ja määritellyistä toiminnoista. Massiivisessa rakenteessa on lattia, ja kompakti koko on kiinnitetty seinään.

Laitteiden tyypit

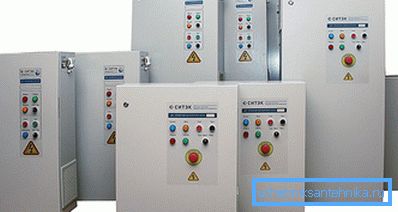

Saatavilla on useita erilaisia ​​pumpun ohjauskaappeja:

• suoralla käynnistyksellä - laitteet ovat pienikokoisia ja helppoja hallita, kytkeä päälle ja pois tarvittava määrä pumppuja, suorittaa automaattisia yksikköjen vaihtoja;
• yhdellä taajuusmuuttajalla - säädä tasaisesti moottorin nopeutta, vähentää energiankulutusta;

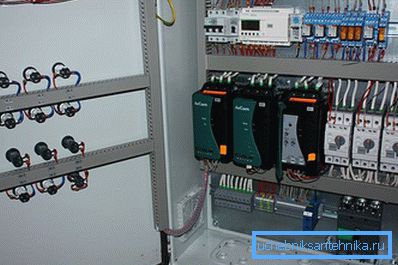

• pehmeällä käynnistyslaitteella - ne suojaavat yksiköitä mekaaniselta ylikuormitukselta, veden vasaralta ja käynnistysvirralta;
• kaikissa moottoreissa asennetuilla taajuusmuuttajilla (1-5) - tukee käyttöparametreja anturin lukemien mukaan, yhdistää valmiustilapumput automaattitilaan.

palvelu

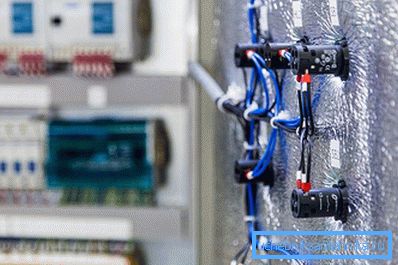

Valmistaja toimittaa laitteelle teknisen passin ja ohjeet. Ennen automaation käyttöönottoa sinun tulee tutustua järjestelmään ja suosituksiin. Kaappien huoltoon kuuluu ilmanvaihtosuodattimien puhdistaminen, kuluneiden osien vaihtaminen, koskettimien kiristäminen ja kiinnitysruuvit. Muuntimen tuulettimen ja jäähdyttimen on poistettava pöly. Vakavan vaurion sattuessa suoritetaan takuupalvelu.

Kaapin kaikki huoltotyöt tehdään virran ollessa pois päältä.

video

Katso, miten voit tehdä pumpun ohjauskaapin omaksi tekemällä vain 30 minuuttia:

AlfaTech-yhtiö näyttää pumppujen ohjauskaapit ja kertoo niistä:
