Profiiliputken taivutus

Tuotantoteknologioiden kehittäminen on mahdollistanut monia helppokäyttöisiä materiaaleja, jotka helpottavat monenlaisten töiden toteuttamista. Profiiliputket ovat hyvä esimerkki tällaisesta materiaalista. Niitä voidaan käyttää luomaan erilaisia ​​runkorakenteita. Putket ovat käytettävissä ja käteviä työssä. Joskus on kuitenkin tarvetta niiden taipumiselle, ja saattaa olla ongelmia. Tältä osin harkitsemme, miten profiiliputkea taivutetaan.

Ensinnäkin sinun on annettava yleinen kuvaus ongelmasta ja hahmotella likimääräinen vektorinhaku sen ratkaisusta. Niinpä tärkeimmät vaikeudet metallin muotoisten putkien taivutuksessa ovat se, että tehtävän suorittamisen aikana reuna kerääntyy standardimenetelmillä ja putki menettää lujuusominaisuutensa. Lähtö ei kuitenkaan ole edes yksi.

Putken taivutuskoneet

Esimerkkinä tavallisimmasta menetelmästä profiiliputken taivuttamiseksi on käyttää erikoislaitteita, joita kutsutaan putken taivuttimiksi. Näillä laitteilla voi olla erilainen rakenne ja ne voidaan asettaa liikkeelle henkilön fyysisten ponnistelujen avulla tai ne voivat olla sähköisiä. Toimintaperiaate on samanlainen. Putki työnnetään laitteeseen ja taivutetaan elementtien vaikutuksen alaisena.

Esimerkiksi on olemassa malli, jonka toimintaperiaate perustuu useiden telojen pyörimiseen. Kaksi niistä on kiinnitetty vaakasuoraan ja kolmas liikkuu pystysuoraan. Putki asetetaan vaakasuorille teloille ja painetaan kolmatta ylhäältä päin. Sitten rullat pyörivät (kahvan tai sähkömoottorin avulla) ja putki, joka kulkee koko niiden välissä, saa hieman mutkaa. Seuraavaksi painetaan ylempi rulla edelleen ja menettely toistetaan. Näin putki taivutetaan vaadittuun säteen. Minun on sanottava, että tämä menetelmä on helpoin ja turvallisin, ja putken taivutin voidaan tehdä käsin.

Folk-menetelmät

Seuraavaksi kannattaa harkita useita tapoja taivuttaa profiiliputkea folk-menetelmillä.

bulgarialainen

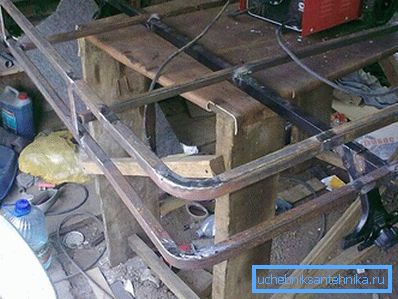

Ensimmäinen näistä voidaan pitää kulmahiomakoneella ja muunneltavana "hiomakoneena", johon on asennettu metallilevy. Menetelmän ydin on se, että putken koko pituudella suoritetaan sarja leikkauksia, noin kolmasosa putkiosan paksuudesta. Edelleen käyttämällä mitä tahansa kiinteää kohdetta painotuksena putki taivutetaan haluttuun halkaisijaan. Taivutuksen ulkopuolelta muodostetut aukot hitsataan sähköhitsauksella ja saumat puhdistetaan. Menetelmä on työvoimavaltaisempi kuin edellä on kuvattu, ja sitä ei voida käyttää koristeosien valmistuksessa, mutta on realistista taivuttaa putkea tällä tavalla, ja tarvittaessa sitä voidaan käyttää.

kevät

Toinen suosittu putken taivutusmenetelmä ilman putken taivutinta on jousen käyttö. Se voidaan valmistaa teräslangasta käyttäen profiiliputkea, jonka ulkoinen poikkileikkaus on jonkin verran pienempi kuin taivutetun sisäisen poikkileikkauksen. Lanka taivutetaan jouseen ja työnnetään putkeen. Seuraavaksi putkea kuumennetaan puhalluslaitteella ennen kuin se hankkii tyypillisen mittakaavan ja taivutetaan pysähdyksen yli, esimerkiksi vanhan pyörän auton pyörästä. Lämmitys voidaan tarvittaessa suorittaa useita kertoja. Jousen sisällä syntyy tietty vastus, ja kasvot eivät helma. Jotta jousi voidaan vetää ulos, saman johdon segmentti voidaan kiinnittää yhteen sen reunoista. Köyden ottaminen ei ole toivottavaa, koska se voi lämmityksen vaikutuksesta palaa ja jousta ei voi vetää ulos. Tilanne ei ole kriittinen, mutta jos joudut taivuttamaan useampaa kuin yhtä putkea, niin tuskin halua tehdä toisen kevään. Menetelmä vaatii myös vaivaa, mutta on pätevä ja sitä voidaan käyttää.

Lämmitys

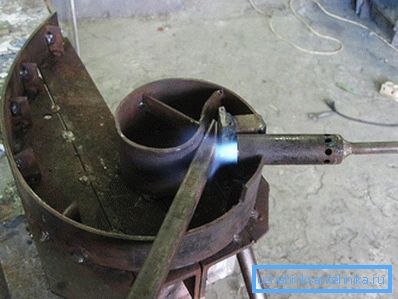

Myös putki voidaan taivuttaa aikaisemmin valmistetun muodon mukaisesti. Taivutusprosessin helpottamiseksi lämmittämällä putki leikkurin tai polttimen avulla.

jää

Toinen vaihtoehto profiiliputken taivuttamiseksi kotona on käyttää jäätä. Menetelmä on seuraava - putken toinen pää on tukkeutunut esimerkiksi puusta valmistetulla tulpalla, jonka jälkeen vesi kaadetaan sisään. Putken toinen pää suljetaan samalla tavalla ja putki jää jonkin aikaa kylmään. Vertailukohtana voit jättää astian viereen vedellä. Jäähdytyksen aikana vesi pyrkii laajentumaan, ja siksi seinien sisäinen paine mahdollistaa reunan ryppyjen välttämisen. Suoraan sanottuna menetelmä on hyvin eksoottinen, ja tuskin voidaan käyttää siinä tapauksessa, että tarvitaan kaunista ja tasaista mutkaa, mutta jos ei ole muuta vaihtoehtoa, niin se tekee.

Kullakin näistä tehtävistä on etuja ja haittoja, mutta se toimii ja sitä voidaan käyttää.

video

Tämä video näyttää, miten profiiliputkia taivutetaan 90 astetta erityisesti suunnitellussa koneessa:

Tällainen putken taivutin voidaan tehdä helposti käsin:
