Polypropeeniputkien asennus

Muoviputket korvaavat vähitellen metallin kaikissa kotitalouksien insinöörijärjestelmissä - LVI-, lämmitys- ja viemärijärjestelmissä. Niiden suosiota edisti pitkäaikainen toiminta, kohtuullinen hinta ja yksinkertainen asennus. Polypropeeniputket soveltuvat kuuman ja kylmän veden kuljettamiseen. Ne sisältävät stabilisaattoreita, jotka antavat erityistä vastustusta korkean paineen ja lämpötilan muutoksiin.

Jokainen voi asentaa propeeniputkia omilla käsillään, ja korkealaatuisen yhteyden muodostamiseksi sinun ei tarvitse olla ammattitaitoa - riittää, kun seuraat tekniikkaa.

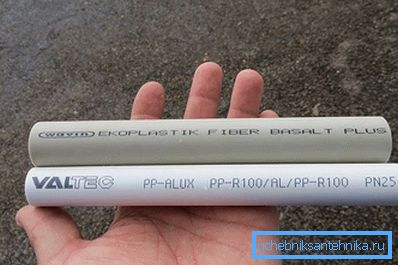

merkki

Polypropeeniputket soveltuvat mihin tahansa tarkoitukseen, mutta ne tulisi valita merkinnän osoittamien ominaisuuksien mukaisesti:

• PN 10, 16 - Ohutseinäisiä putkia käytetään kylmän veden syöttämiseen.
• PN 20 - vahvistettu lasikuidulla ja sitä voidaan käyttää kuumaan ja kylmään veteen.
• PN 25 on putki, jossa on paksut seinät ja kerros alumiinia vahvistavaa kalvoa, jota käytetään lämmitysjärjestelmässä ja lattialämmityksessä.

Putken vahvistus suoritetaan kompensoimalla lämmitystä. Tämä on propeenin merkittävä haittapuoli, koska se menettää muotonsa yli + 20 ° C: n lämpötiloissa. Alumiiniliuskan asettaminen muovikerrosten väliin estää materiaalin pidentymisen. Putkien halkaisija tarjotaan laajalla alueella 16 - 125 mm.

Propeeniputkiston edut

• kalkkikiveä ei kerrostu muovin sileälle pinnalle;
• pieni paino helpottaa asennusta;
• lämpötilan raja-arvot -10 - +90 ° C;
• kestävyys 50 vuotta;
• älä hajota, kun vesi jäätyy;
• eivät ole sähkön johtimia.

Propeeniputkien lämmitysjärjestelmän käyttöiän pidentämiseksi tulisi seurata veden lämpötilaa +70 ° C: ssa.

Vesiputkien jakomenetelmät

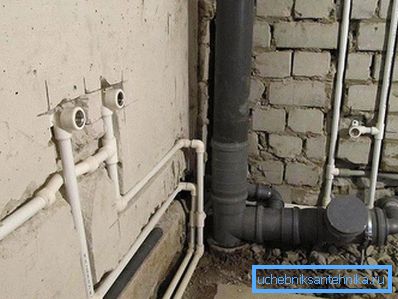

Putkijohdot päälinjan liitäntäpisteestä loppupisteisiin - hanat, wc: t, kylpyammeet voivat olla auki tai piilossa - seinässä. Toinen vaihtoehto ei pilaa talon ulkonäköä, mutta asennusta ja käyttöä on vaikeampaa. Se vaatii kiinteitä putkiosia ja pääsyä niveliin. Avoimella menetelmällä putket asetetaan lattian lähelle ja pystysuoraan tasoon huoneiden kulmiin.

Kytkentäkaavio on keräilijä - kylmä ja kuuma vesi syötetään yhteiseen keräilijään, ja siitä ohjataan pisteittäin ja johdonmukaisesti - tämä on yksinkertaisempi tapa, kun putket suoritetaan suoraan teesillä. On myös toinen vaihtoehto, jossa on läpivienti, mutta se ei ole suosittu.

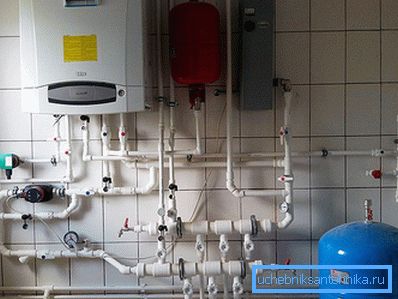

Lämmitysjärjestely

Lämmityssuunnitelman laatiminen huomioidaan kaikki yksityiskohdat, liitosten ja sovittimien sijainti on ilmoitettu. Ilmaisee putkien ja patterien kiinnityspaikan. Liitäntä tehdään yhdestä tai kahdesta putkesta, alhaalta tai sivulta. Pienet lineaariset laajennukset ovat luontaisia ​​myös vahvistetuille putkille, jotka olisi otettava huomioon hankkeessa. Järjestelmän ergonomia - tärkeä kriteeri, on tarpeen asettaa vähimmäismäärä kierroksia.

Asennusominaisuudet

Putkiliitäntä tehdään liittimillä, nämä osat on kierteitetyt, niitä käytetään irrotettavien nivelten muodostamiseen, ja ne on valmistettu yhdestä muovista, joita käytetään muodostamaan yksiosainen hitsattu liitos. Liitoselementtien on oltava hyvälaatuisia, koska putkilinjan tiiviys riippuu siitä. Älä asenna epämuodostuneita osia. Kääntymisessä käytetään kulmia tai putkia taivutetaan erityisellä tekniikalla, joka ei ole aina mahdollista. Yksikön pystysuorien ja vaakasuorien osien juottaminen suoritetaan oikeassa kulmassa, jotta lämpölaajeneminen on esteetön. Jos putki, jossa on kuumaa ja kylmää vettä, sijaitsee lähellä, niin kuuman veden tulisi olla korkeampi, muuten kylmään ilmestyy kondensaatti.

Kierteiset elementit ovat kalliita, joten ne yrittävät laskea niiden lukumäärän tarkasti ja eivät lataa niitä varastoineen, ja varusteet ja putket ovat edullisia, joten ne ostetaan enemmän kuin vaadittu määrä, koska osa materiaalista saattaa huonontua epäonnistuneen hitsauksen aikana.

Putkien kiinnitys suoritetaan 500 mm: n askelella, se on ostettava muulla materiaalilla. Juotosputkien työt suoritetaan huoneenlämpötilassa, joka ei ole pienempi kuin +5 ºC.

Työkalut

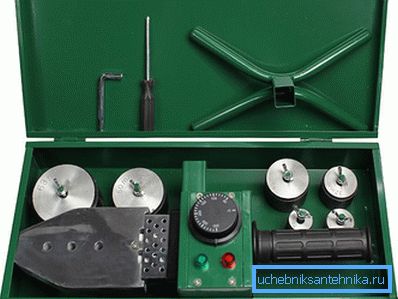

1. Kotitalouksien sähköjuotin, jossa on haluttu läpimittainen suutin.
2. Terävät sakset metallille.
3. Ruletti, lyijykynä.
4. Parranajokone - työkalu vahvistettujen putkien poistamiseen.

tarvikkeet

Halutun halkaisijan omaavien muoviputkien lisäksi, joiden vakiopituus on 4 m, tarvitset varusteet:

• kytkimet suorille pituuksille;
• haarat ja risteykset haaroille;
• tulpat putkien päiden hermeettiseen tiivistämiseen;
• kierteitetyt liittimet instrumenttien ja venttiilien liittämiseen;
• palloventtiilit;
• kiinnittimet putkien kiinnittämiseen seiniin.

Putkilinja asennetaan LVI- ja kiinnityslämmittimien asentamisen jälkeen. Putken asettelu on merkitty seiniin, kiinnikkeet kiinnitetään merkintään.

juotto

Putkien asennusta varten ne valitsevat kätevän paikan, voit juottaa yksittäiset solmut ja liittää ne sitten yhteiseen putkistoon.

1. Kun olet asentanut suuttimen juottimelle, laite kuuluu verkkoon lämmitykseen. Laitteen normaali lämpötila on 260 ° C, kun se saavuttaa releen.
2. Tarvittava pituus leikataan putkesta, tärkeintä ei ole vahingoittaa materiaalia saksilla ja leikata oikeaan kulmaan. Jos säikeitä on jäljellä, ne puhdistetaan perusteellisesti.
3. Leikkaa rasvan päät.
4. Jos käytetään putkea, jossa on vahvistuskerros, se on esipuhdistettu parranajokoneella. Työkalu poistaa kerroksen propeenin pohjakerroksesta ja samat toiminnot suoritetaan kuten tavanomaisessa putkessa.
5. Nyt juotosyvyys mitataan, jolloin putken reuna asetetaan sovittimeen tai kytkentään ja upotussyvyys on merkitty viivalla. Putkea lämmitetään ulkopuolelta ja liitos sisäpuolelta. Ne asetetaan samanaikaisesti suuttimiin, ellei kokemattomuudesta johtuen voi tehdä tätä, sitten laitetaan ensin liitin. Suuttimien osien retentioaika riippuu niiden halkaisijasta - 16 mm - 4 sekuntia, 20 mm - 5 sekuntia, 25 mm - 7 sekuntia, 32 mm - 8 sekuntia. Mitä suurempi putki, sitä pidempään se lämpenee.
6. Ne poistavat osia samanaikaisesti sujuvalla liikkeellä kääntämättä, ja lisää ne välittömästi toisiinsa haluttuun linjaan asti. Pidä tässä asennossa kiinni 5-6 sekunnin ajan muovin kiinnittämiseksi.

Älä siirrä osia, muuten sauma ei ole tiukka.

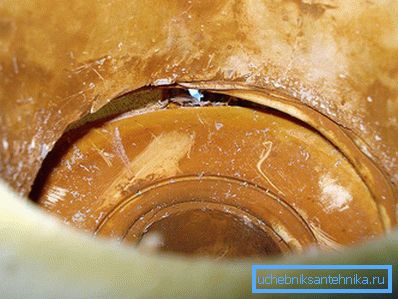

Putkeen katsomalla voit arvioida sauman laatua, jos materiaali on ylikuumentunut, tapahtuu tilavuus, joka päällekkäin sisäisen tilan kanssa. Epäonnistunut yhteys on katsottava kokemukseksi ja suoritettava uusi. Kaikki elementit hitsataan peräkkäin yhteen kuvioon.

On välttämätöntä jakaa asianmukaisesti liitäntäosien sekvenssi, jotta ei tarvitse hitsata etäasemaan.

Yhdistämällä seuraava segmentti päätielle, sinun on pidettävä juotin rautaa painettuna, yksi sen suutin on asetettu putkeen, ja tee asetetaan toiseen.

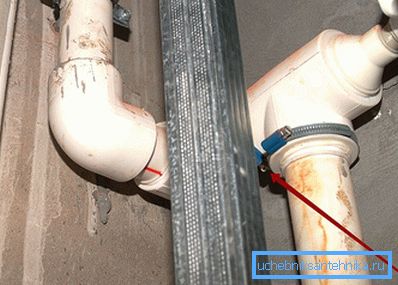

Älä anna kosteuden ja saastumisen putkille, se johtaa saumojen muodonmuutoksiin ja vuotojen esiintymiseen käytön aikana. Kaikkien järjestelmän asennukseen käytettävien osien on oltava yhdeltä valmistajalta, muuten ne eroavat kemiallisessa koostumuksessa ja tiukka liitos ei saavuteta.

video

Tässä videossa näet, miten polypropeeniputkien juottaminen ja sekoittimen asennus suoritetaan itsenäisesti:
