Miten leikata langan putki

Kun suoritetaan erilaisia ​​korjauksia, jotka liittyvät vesihuoltoelementtien palauttamiseen, LVI-laitteiden, lämmitysrekisterien ja muiden asioiden korvaamiseen, on välttämätöntä käyttää teräsputkien osia kierteillä. Tässä artikkelissa kerrotaan, miten putken langat voidaan leikata itse. Jos tiedät leikkauksen ominaisuudet ja varastoinnin sopivaan työkaluun, suoritat tämän tehtävän laadullisesti ja suhteellisen nopeasti.

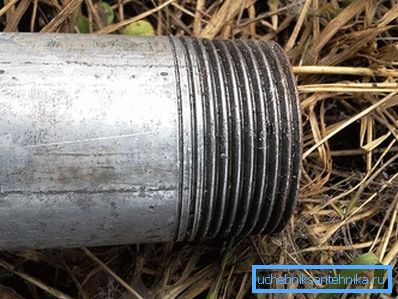

Putken leikkausominaisuudet

Sitä on jo kauan käytetty putkimaisen elementin kierteiden leikkaamiseen, ei metriikkaan, vaan niin sanottuun tuumalangaan, joka eroaa kierteen profiilin tavallisesta toisesta kulmasta (55^? vastaan ​​60^? metriikka). Lisäksi tuuman langalla on pienempi pituus, koska putken seinämän paksuus on pieni.

Pieni kulma tarkoittaa, että kierteiden kierteet ovat pidempiä samalla lankaa pitkin. Näin ollen yhteyden luotettavuus kasvaa.

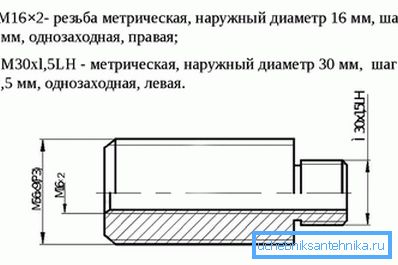

Lanka on oikealla ja vasemmalla. Oikealla langalla kääntyy, kun katsot tuotteen loppupäätä, oikealle ja vastaavasti vasemmalle - vasemmalle. Paljon useammin käytetään oikeanpuoleista lankaa.

Kunkin kierteitetyn osan kierteen määrittäminen on hyvin yksinkertaista: jos se kallistuu vastakkaista elementtiä myötäpäivään, se tarkoittaa, että kierre on oikea.

Vesiputkessa käänteiden suunta ei ole merkityksellinen, koska liitännän jälkeen tuotteet eivät pyöri, vaan pysyvät paikallaan. Liittimissä olevien putkikierteiden lisäksi käytetään myös kiinnityskierteitä, joissa piki on suurempi. Se suoritetaan laitteille ja niiden rei'ille.

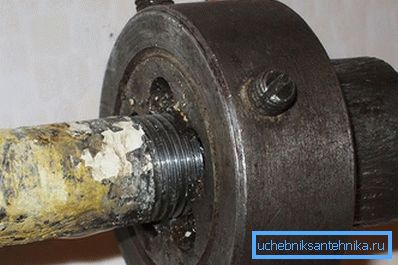

Menetelmät putkien kierteittämiseksi

Vesiputkien lanka voidaan leikata omin käsin kahden työkalun avulla - kuolee (sitä kutsutaan myös Lerkaksi) ja ruuvin kuolla. Mikä ero on niiden välillä?

Muotti on manuaalinen langan leikkaustyökalu, jonka ulkosivulla on istuimen alapuolella kaksi vastakkain sijoitettua uraa. Ja sisäpuoli on levy, jossa on kierteitetty reikä ja huilut lastunpoistoa varten, jolloin toistetaan halutun langan halkaisija ja pituus. Kierteisen profiilin lopussa on ns. Liitosalueita. Ne suorittavat kaksitoimisen toiminnon: helpottavat kahden putken osien keskittämistä ennen niiden liittämistä ja kierteen leikkauksen aikana muodostettujen sirujen tuoton parantamista. Muotin päätypinnalle asetetaan langan halkaisijan nimitys. Sahan leikkaamiseksi se työnnetään kotelon kuljettajaan, joka on varustettu irrotettavilla kahvoilla muottien pyörittämiseksi, ja kiinnitetään ruuveilla.

Miten leikata lanka oikein? On parempi, jos leikattava putki on kiinnitetty tukevasti ja tasaisesti metalliastiaan. Pienimmät puolueet johtavat siihen, että lanka leikataan rinteellä. Tämä johtaa putkiseinän heikentymiseen ja putkiston tai putkijärjestelmän koko yhdistetyn osuuden vinoutumiseen.

Luotettavan suunnan varmistamiseksi tulisi olla pieni levyn tarkistus. Tätä varten hitsataan yksi holkin päätyyn, joka tulee putkeen, jossa on pieni aukko (enintään 0,2–0,4 mm), jossa kierre on leikattu. Ohjausholkin pituuden on oltava vähintään kaksi leikattua langan halkaisijaa.

Klupp - ammattitaitoisempi langan leikkaustyökalu (myytävänä on yleensä useita eri halkaisijoita). Ruuvin suulakkeen pääasiallinen ero on se, että sen kuolet ovat liukuvia ja koostuvat neljästä puolikkaasta, joten ne voidaan säätää leikkaamaan eri halkaisijaltaan lankoja, mutta yhdessä vaiheessa. Kun kiinnität muotin putkiosaan, muotit viedään pintaan ja kiinnitetään haluttuun asentoon. Muotin halkeamien suhteellisen sijainnin säätö tehdään siirtämällä sen aluslevyä.

Ruuvikiinnityksessä on jo suunnitelmassaan ohjauselementti, joten leikkaavan langan vinoutumista ei käytetä, kun sitä käytetään.

Vielä käytännöllisempi kuoppa on räikkä, jonka muotoilu on varustettu räikkämekanismilla. Kierrettä ei tehdä kiertämällä, vaan kääntämällä kädensijan liikkeitä samanaikaisesti syöttämällä suulaketta. Klupp korvaamaton, jos haluat leikata langan putkesta poistamatta sitä putkilinjaosasta.

Leikkaustekniikka

Putken kierteitysjärjestys koostuu seuraavista vaiheista:

1. Ne puhdistavat putken tarvittavan osan ruosteesta, maalaavat tahrat ja muut putken ulkohalkaisijan epäsäännöllisyydet.
2. Voitele putken haluttu osa koneen öljyllä tai sulfofresolilla niin, että kahvan kuormitus leikkaamisen aikana on paljon pienempi. Sama voidaan tehdä myös kuolla / kuolee.
3. Kiinnitä putki turvallisesti päinvastoin. Tässä tapauksessa leikkaamiseen ulkonevan putken pää ei saa olla suurempi kuin 5–8 sen halkaisijasta, muuten leikkauksen tarkkuus ei ole taattu. Johtavat holkit tai kuoppat eivät vaadi tällaisia ​​rajoituksia.
4. Putki on valmistettu leikkausta varten, jonka avulla saadaan tiedosto, jonka korkeus on vähintään puolet muotin korkeudesta. Tällä alueella on muodostettu juokseva osa kierteestä, jos se on kriittinen, niin se voidaan poistaa hakasahalla.
5. Laita suulake tai suulake ja käännä nuppia voimakkaasti kierreosaan. On syytä muistaa, että leikatun langan pituuden tulee olla vielä muutama kierros. Luotettavuuden vuoksi voit ajaa levyä leikkausosan yli useita kertoja.

Joten jos noudatat artikkelissa ehdotettuja ohjeita ja suosituksia, voit leikata putken kierteen nopeasti ja tarkasti. Onko sinulla kysyttävää aiheesta? Esitä sitten kysymyksiä kirjoittamalla artikkelin kommentti.
