Kattilan liittäminen vesihuoltoon: asennuskaavio

Jotta talo olisi lepopaikka, on tärkeää, että elinolosuhteet ovat riittävän mukavat. Se on lähes mahdotonta ilman kuumaa vettä, jonka avulla voit ylläpitää henkilökohtaista hygieniaa ja ylläpitää yleistä puhtautta. Kaasuvedenlämmittimen hankinta on aina hyvä ratkaisu, mutta joillakin alueilla niiden asennus on yksinkertaisesti mahdotonta.

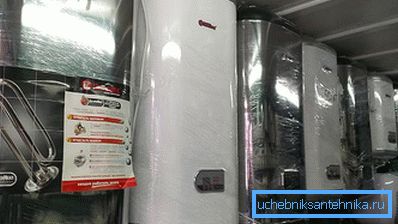

Periaate on yksi, mutta monenlaisia ​​vedenlämmittimiä

Vesilämmittimien lajikkeet

Kattila on laite kuuman veden lämmittämiseen ja varastointiin. Lämmönlähteet voivat olla erilaisia ​​elementtejä. Kaikki lämmittimet voidaan jakaa kahteen päätyyppiin:

  1. Varastosäiliöllä.
  2. Virtaus.

Ensimmäisen suunnitelman mukaan kapasiteetin olemassaolo. Se voi olla erilainen. Jotta lämpötila ei laskisi pitkään aikaan, sisäsäiliön ja ulomman paneelin välillä on eristys. Yleensä se on valmistettu polyuretaanivaahdosta. Mitä suurempi sen paksuus, sitä pidempään vesi pysyy kuumana. Toinen tyyppi on suunniteltu pikalämmitykseen. Se on kooltaan pienempi, ja sen muotoilu tarjoaa suuremman tehon lämmityselementtejä, mikä mahdollistaa nopean lämmönsiirron. Pääsääntöisesti sekä ensimmäisessä että toisessa tapauksessa käyttäjällä on mahdollisuus säätää lämpötilaa haluttuun. Termostaatin ohjaus voi olla sekä elektroninen että mekaaninen. Tämä ei vaikuta suorituskykyyn, vain mukavuuteen, lopullisiin kustannuksiin ja myöhempien korjausten kustannuksiin.

Kaikki säilytyskattilat on jaettu seuraavasti:

  • suora lämmitys;
  • epäsuora lämmitys;
  • Yhdistetty.

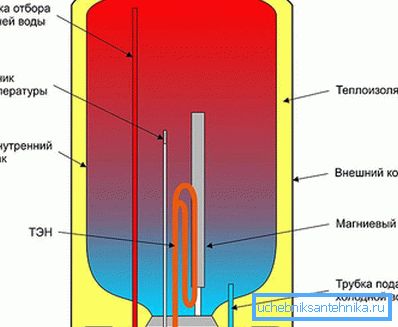

Vesilämmittimen sisäinen laite

Ensimmäisessä tapauksessa säiliön sisällä on lämmitin, joka tarjoaa nesteen kuumentamisen. Joissakin malleissa on kaksi tai useampia malleja. Ne voidaan vaihtaa vuorotellen tai samanaikaisesti, jotta varmistetaan erittäin nopea lämmitys. Kylmä vesi johdetaan putken läpi, joka sijaitsee yleensä pohjassa. Poisto suoritetaan lähistöllä sijaitsevan ulostulon kautta, mutta säiliön sisällä se on pidempi ja ulottuu lähes yläreunaan, jossa kuuma vesi nousee.

Lämmittimen vieressä on magnesiumanodi. Tämä on pieni metallitanko, joka estää asteikon muodostumisen seinille. Tämän ratkaisun etuja ovat asennuksen helppous sekä sen, että asennusta ei tarvitse koordinoida eri palvelujen kanssa. Säiliöissä voi olla sekä vaaka- että pystysuora sijainti.

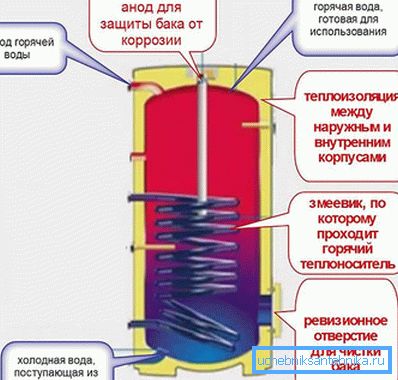

Miten epäsuora vedenlämmitin toimii?

Epäsuoria lämmityskattiloita rakennetaan yleensä lämmitysjärjestelmään tai toimintaan aurinkokunnan kanssa (erityiset paneelit, joissa jäähdytysnestettä lämmitetään aurinkoenergialla). Rakenteellisesti se on täsmälleen sama säiliö kuin ensimmäisellä tyypillä, mutta eristeen paksuus on yleensä suurempi. Myös niissä ei ole TEN-verkkoa. Lämmitys suoritetaan kelan avulla, jonka kautta ne antavat lämmityspiirin tai toisesta järjestelmästä. Ne voidaan asentaa sekä seinälle että lattialle (säiliöille, joiden kapasiteetti on suuri).

Suunnittelussa on erityinen tarkastusikkuna, jonka avulla voidaan suorittaa huolto. Sisään- ja ulostulon lisäksi voi olla vielä kaksi. Niiden tarkoitus - kierrätysjärjestelmän organisointi. Luodaan erillinen piiri, jota pitkin säiliön kuuma vesi liikkuu jatkuvasti. Tämä on välttämätöntä, jotta varmistetaan taajuusmuuttajan sisällä olevien nestekerrosten jatkuva sekoittuminen sekä kompensoitava etäisyys kokoontaitettaviin järjestelmiin. Joissakin tapauksissa, kunnes vesi saavuttaa, suurin osa siitä pysyy järjestelmän sisällä, tai se menettää alkuperäisen lämpötilansa. Tyypillisesti valmistaja teki mahdollisuuden asentaa lämmitin, joka muuttaa tämän alalajin alla kuvatulla tavalla. Tämän ratkaisun etuna on lämmitysjärjestelmän tehokkuuden maksimaalinen käyttö.

Minusista voimme huomata asennuksen monimutkaisuuden sekä sen, että kesäkaudella ei ole mahdollista käyttää lisälämmitintä.

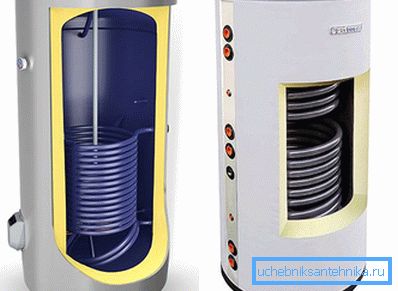

Epäsuora lämmityskattila leikkauksessa

Yhdistetyt järjestelmät ovat yhdistäneet parhaat kaksi edellä mainittua vaihtoehtoa. Epäsuoraan lämmitykseen ja lämmityselementteihin on kela. Jälkimmäinen voidaan aktivoida, kun lämmityspiirin teho ei riitä, tai kesällä, kun lämmitystä ei ole lainkaan. Tällaisten järjestelmien haittana on melko monimutkainen asennus ja jonkin verran huolellisuutta. Hänen on myös löydettävä sopiva paikka, koska mitat ovat suuria.

Vihje! Joissakin epäsuorissa lämmittimissä on useita keloja. Niiden avulla voidaan kytkeä useita järjestelmiä lämmön vapauttamiseksi, tai yksi niistä on suunniteltu käyttämään käyttövettä.

Mitä valita

Meillä on valinnanvaraa

Jos valinnan tekeminen on vaikeaa, sinun on analysoitava seuraavat seikat:

  • Missä suunnitellaan lämmittimen asennus? Jos lämmitin ostetaan yksityiselle talolle, jossa on itsenäinen lämmitysjärjestelmä, on järkevää ajatella epäsuoran lämmityskattilan ostamista. Hänellä on helpompi löytää erillinen asennuspaikka. Äänenvoimakkuutta rajoittaa vain varattu tila. Samalla yksi laite riittää tarjoamaan kaikki vesipisteet. Pienissä huoneistoissa, joissa tilaa on rajoitettu ja on vain suihkukaappi ilman kylpyhuonetta, on järkevää ajatella virtauslämmitintä. Se ei vie paljon tilaa ja tarjoaa nopean lämmityksen. Muissa tapauksissa sopiva sähkövarastointi.
  • Kuinka monta ihmistä asuu samassa talossa? Tästä riippuu laitteen teho ja tilavuus. Älä ajattele, että mitä suurempi kapasiteetti, sitä parempi loppukäyttäjälle. Itse asiassa tämä lähestymistapa voi johtaa irrationaaliseen jätteeseen sähköenergialle. Loppujen lopuksi vain 50 litraa voidaan käyttää, ja 200 lämmitetään, yhdelle asukkaalle riittää 30 litran säiliö. Tämä tilavuus riittää mukavasti suihkuun, pestä astiat ja pestä aamulla. Perheelle, jossa on 2? 3 henkilöä, tarvitaan 50-80 litran laite. Tässä tapauksessa jokainen voi ottaa suihkun pienellä aikavälillä. On tarpeeksi lämmitettyä vettä keittiön tarpeisiin jne. Jos on 4 tai useampia ihmisiä, sinun täytyy katsoa kohti säiliötä, jonka kapasiteetti on vähintään 100 litraa.
  • Mihin tarkoituksiin laitetta käytetään pääasiassa? Joissakin tapauksissa on järkevää rajata kuuman veden kulutuksen alueet. Esimerkiksi useimmiten kuumaa vettä käytetään astioiden pesuun ja pesuun. Näihin tarkoituksiin voit laittaa erillisen kattilan, jonka kapasiteetti on pieni - 10 - 20 litraa, ja siinä on suurempi lämmitin tapauksissa, joissa on tarpeen ottaa suihku tai kylpy. Ensimmäisiä varten on kehitetty erityyppisiä liitäntöjä, jotka on asennettu suoraan pesualtaan alle ja jotka eivät vie paljon tilaa.
  • Onko itsenäinen lämmitysjärjestelmä? Jos näin ei ole, sinun täytyy katsoa sivulle sähkölämmityselementtejä. Lukuun ottamatta erillistä heliosysteemiä.
  • Mikä on sähköjohdon kunto? Tämä on tärkeä tekijä, joka voi vaikuttaa lämmityselementtien tehon valintaan. Useimmiten suunnittelu tarjoaa sähkölämmittimiä, joiden kapasiteetti on 1,5 kW suuria määriä varten? 2? 2,5 kW. Kuluttajille, joilla on 3 kW tai enemmän, tarvitaan erillinen syöttö. Muista myös huolehtia maadoituksen esiintymisestä.
  • Tuleeko seinät kestämään suunniteltua kuormaa? 80 litran kattila voi painaa jopa 20 kg, mikä tarkoittaa, että kun se on täytetty vedellä, se painaa 100 kg tai enemmän. Löysille rakennusmateriaaleille tämä on kestämätön taakka. Tällaisissa tapauksissa saattaa olla tarpeen asentaa laitteiston kautta tai asentaa erikoinen metallilevy, joka jakaa kuorman.

Vihje! Lisäksi valittaessa on myös otettava huomioon rakenteen konfiguraatio. Kattilan ei tarvitse olla sylinterimäinen, kuten aiemmin. Nykyaikaisissa ratkaisuissa on myös ohut vaihtoehtoja, joiden halkaisija pienenee mahdollisimman pieneksi. Lisäksi on suorakulmaisia ​​laitteita. Tarkemmin sanottuna useita pienempiä lieriömäisiä säiliöitä voidaan myös sijoittaa sisään, mutta ulkokuoren muoto on erilainen. Tällaisille tuotteille on helpompi valita paikka asennusta varten, ne vievät myös vähemmän tilaa.

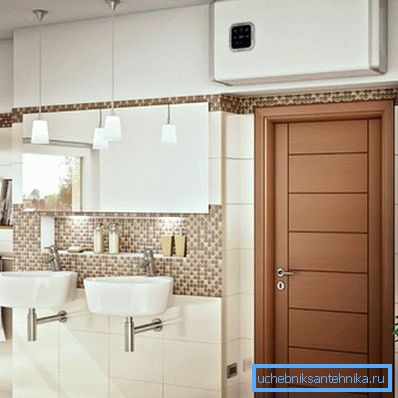

Suorakulmainen kattila

Sähkölämmittimet voivat myös olla erilaisia. Yleisin asia lämmittimen käytössä - putkimainen sähkölämmitin. Se on suorassa kosketuksessa veden kanssa, kuten kattilaan. Tätä vaihtoehtoa varten maadoitus on välttämätöntä kaikkien hajavirtojen poistamiseksi. Progressiivisempi on kuivaelementti. Tässä tapauksessa vesisäiliöön on upotettu erityisiä säiliöitä, joihin lämmitin asetetaan. Se lähettää lämpötilan suoraan, mutta "välittäjän" kautta. Tämä ratkaisu on sopivampi korjattavuuden kannalta, koska ei tarvitse poistaa säiliötä, tyhjennä se ja poista alavaippa. Riittää vain pääsy lämmittimiin.

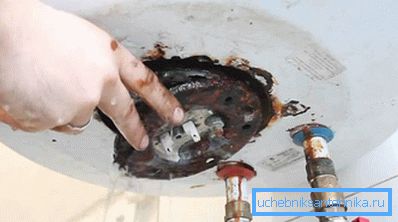

Metalli on mätä
Erityistä huomiota olisi kiinnitettävä sisäsäiliön valmistusmateriaaliin. Halvissa malleissa asennetaan tavallinen teräs, jossa on emali. Tämän ratkaisun edut ovat harvat, koska Sen käyttöikä on rajallinen, korroosiota ja sitä ei voi korjata. Kestävämpi on ruostumatonta terästä oleva säiliö. Tämän vaihtoehdon avulla voit luottaa monien vuosien keskeytymättömään palveluun. Tämä metalli ei ole vuorovaikutuksessa veden kanssa, mutta se vaatii edelleen levyjen säännöllistä puhdistusta seinillä. Hyvä ratkaisu keskiluokan hintaluokassa on steklofarfor tai keramiikka. Nämä pinnoitteet levitetään sisäsäiliön pinnalle. Se on neutraali kemiallisille vaikutuksille ja tarjoaa myös jonkin verran veden desinfiointia.

Asennustöiden valmistelu

välineet

Ennen kuin aloitat työn, sinun on valmisteltava työkalu:

  • punssi;
  • vaadittava poran halkaisija
  • koukut ja koukut;
  • kaapeli, joka sopii poikkileikkaukseen;
  • rulettipyörä;
  • pora;
  • 2 säädettävää näppäintä;
  • rakennuksen tasolla.

Mitkä liitännät tarvitsevat riippuvat tiettyjen putkien tyypeistä, joista keskustellaan myöhemmin. Päätä asennuspaikasta. On parempi, jos se toimittaa vain sähköä, ja on myös hyvä, jos vedenjako on lähellä, joten menetys lähteestä sekoittimeen on vähemmän. Jos ulkoinen säiliö on valmistettu tavallisesta teräksestä, huone ei saisi olla jatkuvassa korkeassa kosteudessa, koska Tämä johtaa korroosioon. On toivottavaa säilyttää vakio positiivinen lämpötila sisällä. Muussa tapauksessa on tarpeen varmistaa, että järjestelmä tarjoaa suojan jäätymiseltä, joka kytkeytyy automaattisesti lämmityselementin ympärille ottaen huomioon ympäröivät olosuhteet. On myös tarpeen analysoida edellä kuvattujen seinien kunto ja ostaa lisää nauhoja.

Vihje! Kattilan liittämiseen tarkoitetun sähköpiirin on välttämättä oltava suojaava sammutuslaite. Se vangitsee pienimmän vuotovirran ja pysäyttää virtauksen ajoissa, mikä estää käyttäjää voittamasta.

Yleiset hetket

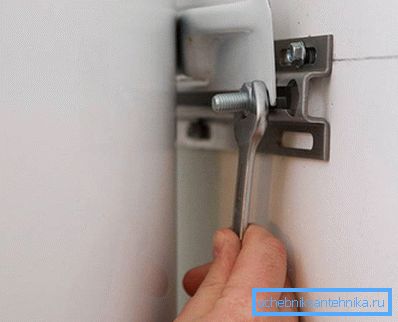

Asenna vedenlämmitin asennustankoon

Riippumatta siitä, mikä putki sinun täytyy tehdä sivupalkissa, on olemassa muutamia peruspisteitä, joita on noudatettava kaikissa tilanteissa.

  • Ennen toiminnan aloittamista virtaus estetään tulvien estämiseksi. Yleensä venttiili sijaitsee vesimittarin edessä.
  • Jos lämmitin on asennettu seinään, porataan kaksi reikää rei'ittimellä. Laske oikea etäisyys keskusten välillä ensin mittaamalla se levylle, joka on hitsattu kattilaan. Seuraavaksi tarrat siirretään seinään ja kohdistetaan yhteen tasoon rakennustason avulla. Pistokkeet työnnetään reikiin ja koukut on kierretty tai ankkuripultit koukulla asennetaan välittömästi. Säiliö on ripustettu, se on otettava huomioon niin, että etäisyys seinään ei ole liian suuri, koska sitten kiinnikkeiden kiinnitys on suurempi. Sen on oltava tasotasoinen pystytasossa. Tämä voidaan saavuttaa säädettävällä telineellä, joka on yleensä suunnittelussa, tai vuorauksissa.
  • Ensinnäkin kattilaputkiin on asennettu irrotettava amerikkalaisen liitäntä. Tämä on tärkeää, koska kun laite huolletaan, se on helpompi irrottaa järjestelmästä.
  • Asenna sitten palloventtiilit. Et voi ostaa yksittäisiä kohteita, koska Amerikkalaisten kanssa on lukitusmekanismeja.
  • Kylmän veden syöttöön on asennettu takaiskuventtiili, joka estää ulosvirtauksen, kun neste häviää yleisessä järjestelmässä, puhallusventtiili varmistaa ylimääräisen tyhjennyksen kuumennettaessa ja laajennettaessa.
  • On toinen yhteysvaihtoehto. Kylmän veden putkistossa ensimmäinen haava on. Vesijohtoventtiili on liitetty johonkin sen haaraan. Toiseen - puhallusventtiili ja toinen hanka, joka katkaisee kokonaisvirtauksen.
  • Liitä letku ylimääräisen veden tyhjentämiseen.
  • Kaikki kierteiset liitokset on tiivistetty hinaus- tai teflonauhalla.

Vihje! Jos tiedetään, että järjestelmässä on painehäviöitä, jotka ovat enemmän kuin mitä kattilan kestävät, on myös venttiilin lisäksi asennettava suojaava vaihteisto. Hänen tehtävänään on paineen normalisointi hyväksyttäviin arvoihin.

Liitäntä metalliputkiin

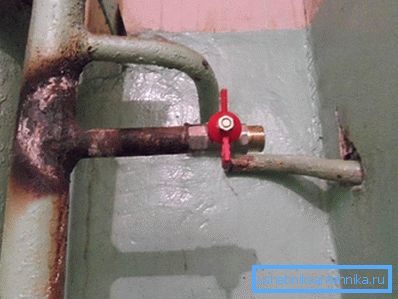

Liitäntä metalliputkiin

Vanhan talon huoneistossa käytetään yleensä metalliliitäntöjä. Liittäminen niihin on mielessä hankalaa, mutta ei erityisen vaikeaa. Jos et voi muodostaa yhteyttä pistorasiaan, niin tärkein elementti on satula. Tämä on metallikiinnike, jossa on kumitiivisteet, jotka tarjoavat yhteyden syöttö- ja pakojärjestelmään. Se on valittava tietyille putkille, ja kierreyhteyden pitäisi olla päällä? ".

  • Määritti parhaan paikan solmioiden toteuttamiseksi.
  • Puhdistaa maali kiinnityksen leveydelle.
  • Satulan yläosa kiinnitetään putkeen ja reikä on merkitty.
  • Seuraavaksi sinun täytyy porata reikä merkittyyn etikettiin.
  • Samat toimenpiteet suoritetaan putkelle, jonka läpi kuuma vesi purkautuu.
  • Valmistetuissa paikoissa asennetut sairaanhoitajat. On tärkeää asentaa kumitiivisteet huolellisesti vuotojen välttämiseksi tulevaisuudessa. Korvaa alaosa ja kiinnitä se turvallisesti ruuveilla.
  • Viimeisenä askeleena on kytkeä liitäntä ja kattila kootulla lisälaitteistolla. Tätä varten on parempi käyttää joustavaa ruostumattomasta teräksestä valmistettua letkua.

Vihje! Toinen vaihtoehto ei olisi sidonta, vaan tee. Tätä varten hiomakoneen avulla leikataan pieni osa putkesta. Lanka leikataan kahdelta puolelta metrin avulla, tee asennetaan ja liitos tehdään joustavalla letkulla.

Liitäntä metalliplastiseen putkeen

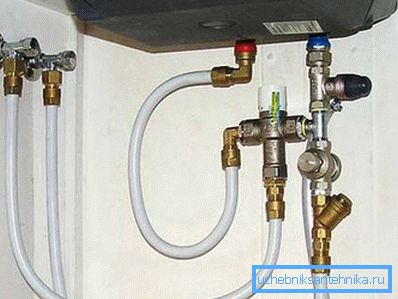

Metalli-muoviputkisto kattilaan

Näiden töiden suorittamiseen tarvitset kaksi teesia metalli-muoviputkelle. Jos aiot liittää ne kattilaan joustavalla letkulla, ne on otettava siirtymällä kierteeseen? ", Jos syöttö on suunniteltu saman putken avulla, sen pitäisi olla 16 mm: n ulottuvuus. Lisäksi sinun on ostettava siirtymä metalli-muoviputkesta kierteellä.

  • Valitse paikka solmioiden käyttöönotolle.
  • Se on merkitty teiden koon mukaan miinus putken osa, joka menee liitäntöihin.
  • Erikoisleikkureiden avulla leikkaa pieni alue.
  • Kierrä mutterit irti ja yhdessä lukitusrenkaiden kanssa kaksi suutinta. Tämä on tärkeää tehdä nyt, koska silloin se on mahdotonta.
  • Molemmilla puolilla olevat putket palavat erityisellä laitteella. Tätä varten voit käyttää myös tavallista ruuvimeisseliä.
  • Lisätty tee. Putket uppoavat pysäkille. Kaksi rengasta on siirretty, sitten kaikki on kiinnitetty muttereilla säädettävällä avaimella.
  • Jos tee oli kierteellä, liitäntä tehdään joustavilla letkuilla, kuten ensimmäisessä versiossa.
  • Jos syöttö on suunniteltu putkella, leikataan kaksi segmenttiä, joiden koko on yhtä suuri kuin tien ja adapterin välinen etäisyys.
  • Sovittimet on asennettu palloventtiileihin.
  • Putkisegmentit on kiinnitetty toisiinsa ja sovittimiin.

Vihje! Liittimiä käytetään myös metalli-muoviputkiin, joiden on oltava paineistettuja. Tällöin toimien järjestys on sama, mutta lisäksi tarvitset työkalun puristukseen.

Liitäntä polypropeeniputkiin

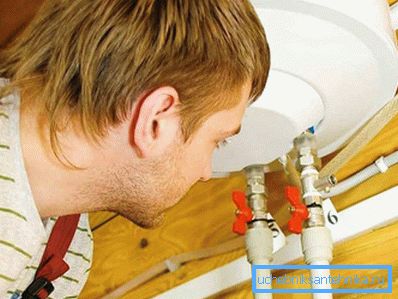

Polypropeeniputkien avulla

Lisäksi tarvitaan muoviputkille, erikoissaksille, kahdelle teipille, kahdelle kierteitetylle liittimelle (MRN tai MRV) tarkoitettu juotin, kaikki riippuu kierteistä, joihin hanat ja varoventtiilit on asennettu, sekä kulmat - niiden lukumäärä riippuu kokoonpanon monimutkaisuudesta vesi.

  • Valitse yhteyspaikka.
  • Putki leikataan tien leveydeksi miinus 2 cm, ja noin 1 cm upotetaan kummallekin puolelle.
  • Juotosraudan avulla putki ja liitos lämmitetään, minkä jälkeen ne on kytketty toisiinsa. Niveltämisen jälkeen niitä ei voi kiertää, koska se johtaa huonoon tiivistymiseen.
  • Lisäksi putkiosien ja kulmien avulla päällyste tehdään kattilaputkiin.
  • Lopussa juotettu kytkentä metallilangalla.
  • Kaikki on kunnolla kiinni ja kiristetty.

Vihje! On hyvä, että kattilan eteen on asennettu useita pulloja, joissa on hienoja suodattimia, sekä suola-suodatin - se pehmentää vettä ja vähentää kerrostumia, jotka voivat kerääntyä seiniin ja lämmityselementtiin.

Epäsuora vedenlämmitin

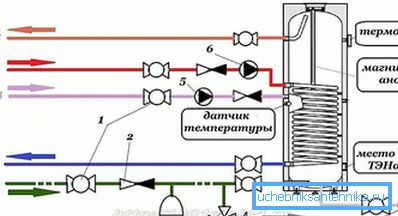

Epäsuoran lämmityskattilan liitäntäjärjestelmä

Putkien syöttöjärjestelmä on sama kuin sähköversiossa. Mutta on olemassa tiettyjä vivahteita siitä, miten lämmitysjärjestelmän ääriviivat järjestetään oikein.

Ensimmäisessä kaaviossa yhdistetään lukitusmekanismin läsnäolo 3 kierrosta. Alimpana on, että termostaatin lämpötila on alhaisempi kuin kattilan termostaatin lämpötila. Lämmittimestä tuleva vesi menee lämmitysjärjestelmään. Heti kun kattilan vesi lämpenee ennalta määrättyyn lämpötilaan, venttiili katkaisee lämmityksen virtauksen ja vapauttaa veden säiliöön. Näin ollen etusija annetaan lämpimän veden valmistusyksikölle.

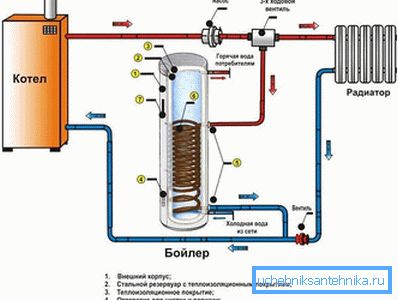

Kolmisuuntainen venttiilin reititys

Toinen sisältää kaksi pakko- pumppua. Yksi, kuten tavallista, on lämmitysjärjestelmän paluuputkessa, toinen on myös paluuputkeen, mutta jo se on kattilan kelasta tuleva putki. Niiden työtä ohjaa termostaatti. Heti kun sen lämpötila putoaa, varastointipumppu käynnistyy, ja koko, joka kiertää koko lämmityspiirin ympäri, ja päinvastoin.

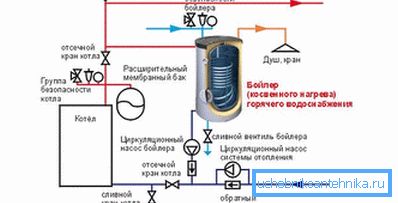

Kaavio, jossa on kaksi kiertovesipumppua

Kolmas menetelmä on hyödyllinen, jos talossa käytetään säteilylämmitysjohtojärjestelmää. Siinä on keräin, josta kuumaa vettä kattilasta voi virrata sekä kuumaan lattiaan että pattereihin. Tällaisessa järjestelmässä tarvitaan hydraulisten nuolien asentaminen. Se kompensoi paine-eron, joka johtuu useiden yksittäisten piirien pumppujen toiminnasta.

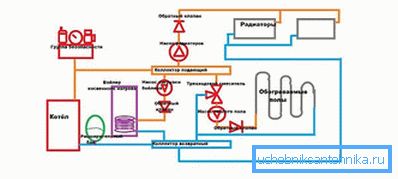

Säteilylämmityksen asettelu
