Jätevesimittareiden asennus

Asuinrakennusten tarjoaminen insinööri-viestinnällä on tärkeä osa asumisen mukavuutta. Yksittäisessä talossa asuminen erottuu suuresta vedenkulutuksesta kotitalouksien tarpeisiin ilman myöhempää käyttöä: puutarhan, puutarhan, ihmisten ja eläinten vedenkulutuksen jne. Jotta jätevesihuoltoa ei maksettaisi kulutetusta vedestä, tarvitaan jätevesimittareiden asennus. Laskuri osoittaa, että jätevesijärjestelmään päästetään paljon vähemmän vettä kuin se menee taloon.

Jäteveden virtausmittari on korkean teknologian laite, jolla on suunnittelussaan elektroniset komponentit ja joka takaa tarkat ja luotettavat mittaukset. Instrumentti- ja instrumenttikokoonpanojen suunnittelu mahdollistaa työskentelyn kemiallisesti aggressiivisissa ympäristöissä ilman, että mittausten luotettavuus ja tarkkuus vähenevät.

Miten ne toimivat?

Kanavamittarit jaetaan seuraaviin tyyppeihin, riippuen siitä, mitä toimintaperiaatetta niiden työ perustuu:

• ultraääni;
• sähkömagneettinen;
• vipu-heiluri.

Mittausmenetelmän mukaan jäteveden mittauslaitteet jaetaan kahteen tyyppiin:

• Putkessa olevan jätevirtauksen taso. Jäteveden määrä määritetään kanavan koon mukaan.
• Virtausnopeuden laskeminen yhdessä putkessa olevan jätevirran virtauksen kanssa. Jäteveden määrä määräytyy "alue-nopeus" -periaatteen mukaisesti.

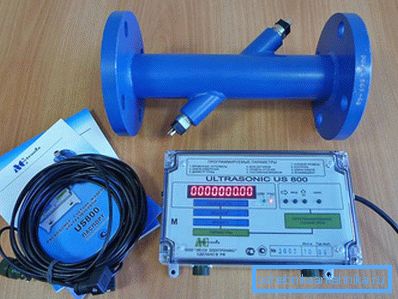

Ultraäänilaskurit

Erittäin tarkat laitteet nestemäisen jäteveden määrän mittaamiseksi. Mittaukset tehdään antureilla, jotka käyttävät neliönopeusmenetelmää, joka on helppo asentaa keräimeen. Käytetään avoimissa kanavissa, itsestään virtaavissa järjestelmissä, ei-paineputkistoissa, teollisuusalalla kaupalliseen kirjanpitoon. Kun asennat hydrostaattisia antureita sisältäviä laitteita, valvotaan tyhjennystilavuuden lisäksi viemäriverkon täyttöä.

Asennus suoritetaan putkistossa tai kanavissa suoritta- matta lisää rakennustöitä.

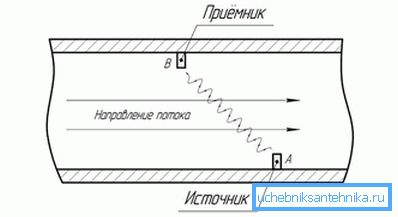

Ultraäänianturien toiminta perustuu mittaamaan eroa ultraäänivärähtelyjen kulun aikana nesteen virtaussuunnassa ja sitä vasten. Anturit (pietsosähköiset muuntimet) on asennettu mittausosaan, joka käynnistää näiden pulssien herätyksen.

Ultraäänianturi asennetaan kulmaan suhteessa virtausosaan. Nopeus voidaan mitata yhdellä tai kahdella ultraäänivärähtelypalkilla. Anturit toimivat vuorotellen, ensin emitterinä, sitten vastaanottimena. Nesteen liike aiheuttaa muutoksen signaalien täydellistä etenemistä ajankohtana ja sitä vastaan. Vastaanotettujen signaalien perusteella määritetään putkilinjan poistovirran määrä ja tilavuus.

Tämän tyyppisten laitteiden edut ovat niiden monipuolisuus, mahdollisuus asentaa putkistoon minkä tahansa geometrian, jonka halkaisija on enintään 9 m. Mittaukset tapahtuvat missä tahansa virtaussuunnassa. Lisäkaivojen tai mittauskammioiden rakentamista laitteen asennusta varten ei tarvita.

Laitteiden haittapuolena on tarve jatkuvalle sensorien puhdistamiselle. Jäteveden heterogeenisyys, kuplien läsnäolo, ripustukset vähentävät indikaattorien luotettavuutta. Mittausvirhe saavuttaa 5%.

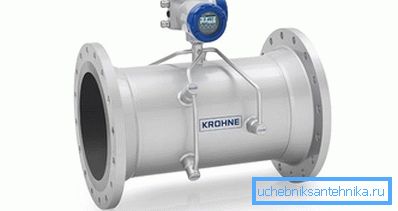

Sähkömagneettinen periaate

Nämä ovat yksinkertaisia, mutta luotettavia välineitä jäteveden, myös käsittelemättömän, määrän mittaamiseksi. Levitä painovoima- ja painevesijärjestelmiin edellyttäen, että paine jätevedessä ei ylitä 40 baaria.

Virtausmittareiden toimintaperiaate perustuu sähkömoottorin voiman (EMF) mittaukseen, joka tapahtuu jätevedessä, kun se kulkee keinotekoisen magneettikentän läpi. Virtausnopeus on suoraan verrannollinen tuloksena olevaan emf: hen, joka muunnetaan näyttölaitteen ohjaimeen syötetyksi signaaliksi. Jätemäärien mittaaminen on mahdollista vain, jos ne johtavat sähkövirtaa, koska instrumenttien toiminta perustuu Faradayn lakiin (magneettinen induktio). Magneettikentän läpi kulkeva neste toimii liikkuvana ytimenä. Se käynnistää sähkövirran poistovirtauksen nopeudesta riippuen.

Sähkömagneettisten laitteiden etuna on niiden monipuolisuus, joiden avulla voit mitata mitä tahansa nestemäistä jätettä, joka johtaa sähkövirtaa, mukaan lukien käsittelemättömät viemärit. Laitteet osoittavat jatkuvasti tarkkoja tietoja, riippuen itsepuhdistuvan elektrodijärjestelmän saatavuudesta.

Vihje! Haittapuolia ovat epävakaa toiminta voimakkaiden sähkömagneettisten häiriöiden läsnä ollessa. Virtausmittareiden kustannukset riippuvat putken tai kanavan halkaisijasta, koska ensisijaisen muuntimen suorituskyvyn on aina oltava täysi reikä.

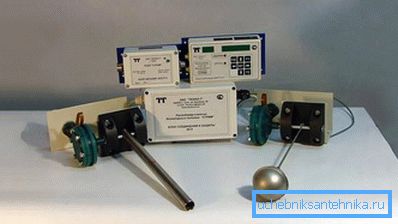

Vipu-heiluri mittausvarasto

Laitteiden laajuus - avoimen ja suljetun viemäriputken kanavat. Toimintaperiaate on mitata taso ja keskimääräinen virtausnopeus. Mittaukset suoritetaan jatkuvasti. Kanavan mitat, tiedot virtauksen tason nykyisestä arvosta antavat mahdollisuuden laskea poistovirran poikittaisen poikkipinta-alan nykyisen arvon. Jäteveden tilavuus määritellään läpäisevän jätevirran tuotokseksi mittausajan yksikköä kohti. Laitteen suorituskyky on määritelty virtausosuuden tuotteeksi sen nopeudella.

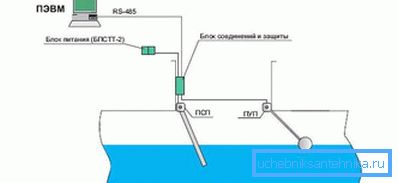

Laite on laite, jossa on akseliin kiinnitetty vipu, johon on kiinnitetty jäykästi pallomainen uimuri. Vivun toisessa päässä on asennettu vivun heijastuskulman anturi vaakatasoon nähden pystysuoraan nähden. Varastojen puuttuessa vipu on pystysuorassa asennossa. Jäteveden uivan läsnä ollessa nousee tai putoaa muuttamalla kaltevuuskulmaa putken poistovirtauksen mukaan. Kaltevuuskulman avulla määritetään jäteveden määrä.

Nopeuden mittaamiseen käytetään toista solmua, joka on ruostumaton teräs. Terä on kiinnitetty akseliin. Terän toinen pää uppoaa vapaasti nestemäiseen jätteeseen. Anturin akselilla on kiinteä, mikä osoittaa virtausnopeuden terän taipumiskulmassa virtauksen voimakkuudesta riippuen.

Nämä laitteet takaavat mittauksen mittausparametrien korkean tarkkuuden riippumatta siitä, onko läsnä epäpuhtauksia putkessa ja muita tekijöitä.

Ennen kuin valitset mallin virtausmittarin, sinun on tiedettävä, mitä vaatimuksia jätevesijärjestelmälle asetetaan ja millaista vesijohtoa käytetään.

Viemäriverkot voidaan jakaa avoimiin ja suljettuihin. Suljetut verkot on jaettu paineeseen ja paineeseen. Vapaa- ja avoimet kanavat. Poisto virtaa painekanavien läpi pumppujen vaikutuksesta vapaassa virtauksessa sekä avoimissa - putkilinjan kaltevuudesta johtuen painovoiman vuoksi.

Paineputkistoissa mitataan mittauslaitteita antureilla. Sähkömagneettiset tai ultraäänivirtausmittarit valitaan jäteveden arvioitujen kustannusten perusteella.

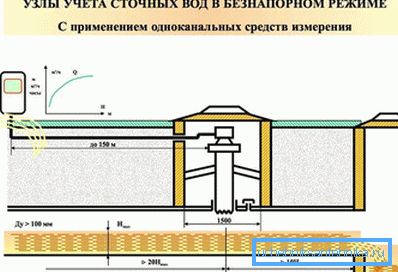

Jätevesien kirjanpidon hallinta painovoiman virtausputkissa on vaikeampi tehtävä. Avoimille tai suljetuille kanaville on tunnusomaista, että jätevedet liikkuvat painovoiman alaisena painovoiman alaisena alhaisella nopeudella.

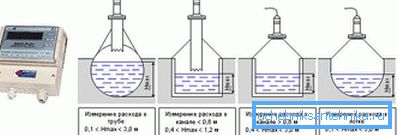

Laitteet, jotka mittaavat vain nesteen tasoa, antavat viitteitä jäteveden tilavuuden laskemiselle ottaen huomioon kanavan poikkileikkaustiedot. Avoimille kanaville käytetään vivun heilurin virtausmittareita.

Tarkemmat tulokset annetaan toisen tyyppisillä laitteilla, jotka mitataan neliönopeuden periaatteen mukaisesti. Nesteen määrä vapaassa virtauksessa ei ole vakio. Yksityisessä talossa viemäri voi tapahtua määräajoin, siellä valua puretaan suurimman osan ajasta, joten käytetään tietoja virtausalueesta ja sen nopeudesta tietyn ajan kuluessa.

Ultraääni- ja sähkömagneettisia virtausmittareita käytetään nopeuden mittaamiseen suljetuissa kanavissa. Erityiset mallit valitaan putken halkaisijan mukaan.

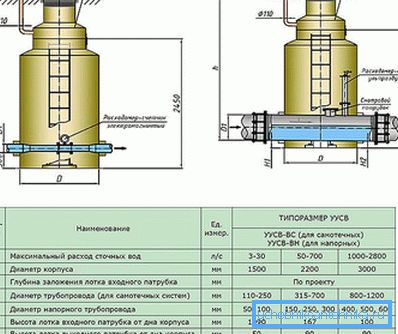

Jäteveden mittausasema

Jäteveden mittausasema on yhdistelmä jätevesien virtauksen mittaamista, kaivoa, mittauslaitteiden sijoittamista ja niiden ylläpitoa sekä putken pituutta, johon mittaukset tehdään. Mittauslaitteet koostuvat ensisijaisesta anturista ja toissijaisesta muuntimesta, jossa mitatun informaation käsittely, tallennus ja näyttö tapahtuu. Kaivo on rakennettu erityisesti tässä putkilinjan osassa. Putkilinjan on oltava suorassa valumittauksen segmentissä.

Ennen virtausmittarin tyypin valintaa on tarpeen arvioida annostelulaitteen asentamisen välttämättömyys ja toteutettavuus sekä laitteen asennuspaikan valinta.

Kun rakennat mittausyksikköä yksittäiseen rakennukseen, paikka olisi valittava yhteiseen viemäröintijärjestelmään.

Mittauslaitetta valittaessa laitteen on kirjattava jätevirran arvot putkilinjan nykyisen halkaisijan koko kustannusalueelle. Mittausten tarkkuuden tulisi olla korkea, virheen sallitaan enintään 5%. Kirjanpitojärjestelmän pitäisi kerätä kaikki tiedot, antaa tietoa kokonaiskumulatiivisesta volyymista, mittausjaksoista ja seisokkeista. Virtausmittarin virransyötön on oltava keskeytyksettä varavoimalla.

Putkiosan, jossa annostelulaite on asennettu, on oltava suoraviivainen. Virtausmittarin tulisi sijaita yksittäisen viemäriverkon alimmassa osassa, jossa putkilinjan täyttö on suurin.

Kussakin paikassa tarvitaan hanke, josta sovitaan viemäriverkostoa palvelevien osastojen ja organisaatioiden kanssa. Saatuaan kaikki luvat ja hanke on sopimus tilauspalveluista.
