Yksi putken lämmitysjärjestelmä yksityisessä talossa

Maamme historian tietyllä ajanjaksolla yksi valtion ensisijaisista tehtävistä oli tarjota kaikille kansalaisille kohtuuhintaisia ​​asuntoja. "Hruštšov" alkoi pystyttää koko Neuvostoliiton. Tällaisissa kerrostaloissa oli pieni asuntohuoneisto ja ne on rakennettu hyvin nopeasti. Erektioiden kustannusten vähentämiseksi keksittiin useita uusia järjestelmiä ja lisävarusteita. Sama pätee lämmitykseen. Putkien kulutuksen vähentämiseksi keksittiin yksiputkijärjestelmä. Sittemmin tämä yksinkertainen mutta varsin tehokas rakentaminen on tullut laajalti käytössä yksityisten asuntojen rakentamisessa. Tässä artikkelissa kerrotaan, miten asennetaan yksityiskodin yhden putken lämmitysjärjestelmä omin käsin.

Järjestelmän edut ja haitat

Yhden putken lämmitysjärjestelmällä on positiiviset ja negatiiviset puolet. Tietäen näitä ominaisuuksia, voit tarkasti vastata mihin yhden putken tai kahden putken järjestelmään on parempi. Aloitetaan siis ammattilaisista:

1. Tärkein etu on säästäminen. Yhden putkijärjestelmän kanssa ei tarvita paristojen, käänteisten nousuputkien ja muiden elementtien hyppääjiä. Tämä johtaa putkikustannusten lähes kaksinkertaiseen vähenemiseen verrattuna kaksiputkiseen lämmitysjärjestelmään.

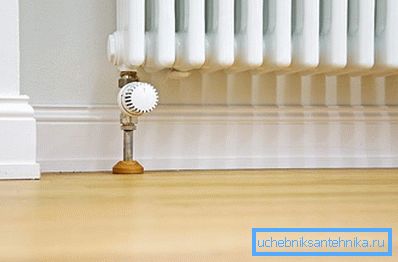

2. Jäähdytysnesteen virtausta on mahdollista säätää kuhunkin lämmityslaitteeseen vaikuttamatta merkittävästi koko järjestelmän toimintaan. Tämä saavutetaan asentamalla moderneja laitteita, kuten balansseja, kuulaventtiilejä ja ohituksia, termostaattiventtiileitä jne.

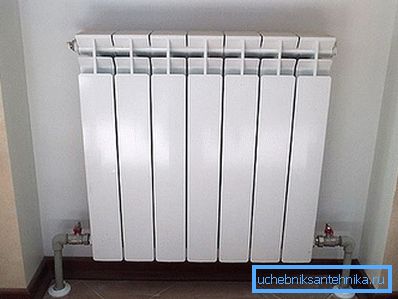

3. Toinen etu voidaan pitää koko järjestelmän esteettisenä. Koska putkien lukumäärä on pieni, on kätevää piilottaa ne väärän seinän tai paneelin taakse.

Kaikki tämä tekee putkijärjestelmästä suositun. Mutta on myös syytä muistaa, että kaikkien viestintäjärjestelmien rakenne on melko yksinkertainen. Tämä mahdollistaa lämmityksen asennuksen omalla ilman suuria ponnisteluja.

Mutta täällä se ei ollut ilman haittapuolia, ja niitä on melko paljon. Järjestelmän haitat:

1. Jotta kaikki lämmittimet toimisivat tehokkaasti, järjestelmässä on oltava riittävä paine. Tämä seikka johtaa tarpeeseen asentaa tehokkaampia pumppuja, mikä johtaa käyttökustannusten nousuun.
2. Kiertovesipumpun itse asentaminen voi myös olla epäedullinen. Kaksiputkijärjestelmää ei tarvita tällaisia ​​lisälaitteita, se on asennettu vain tehokkuuden vuoksi.
3. Kun kehitetään yksiputkinen lämmitysjärjestelmä, on tarpeen säätää putkien sijainti siten, että jäähdytysneste virtaa sen läpi. Käytännössä tämä ominaisuus edellyttää paisuntasäiliön asentamista järjestelmän korkeimpaan kohtaan. Tyypillisesti tämä lisätiedot on asennettu ullakolle.

Näistä haitoista huolimatta edullisuus on vallitsevaa, ja yksiputkiset lämmitysjärjestelmät ovat useimmiten yksityiskodeissa, varsinkin pienellä asuintilalla.

Monotubejärjestelmien lajikkeet

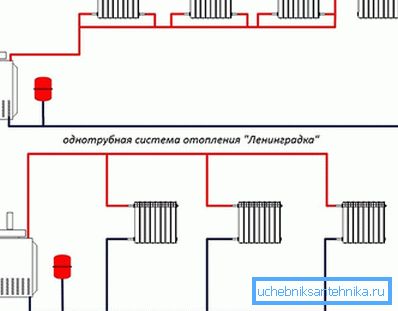

Yksinkertaisuudesta huolimatta yksiputkinen lämmitysjärjestelmä vaihtelee. Yksityisissä taloissa voit käyttää kahta tyyppiä:

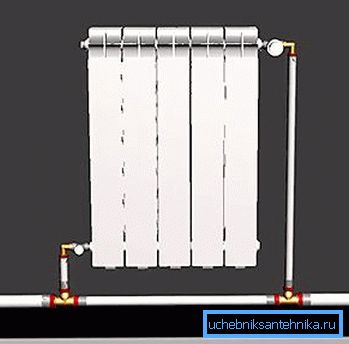

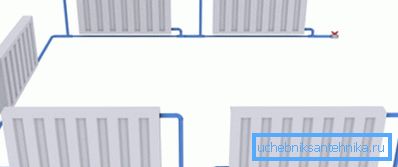

• Johdonmukainen tai sääntelemätön järjestelmä. Tässä tapauksessa jäähdytysneste tulee jokaiseen laitteeseen vuorotellen, lähtö on vettä, jonka lämpötila on matalampi, joka siirtyy seuraavaan jäähdyttimeen.

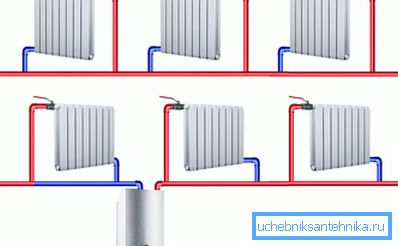

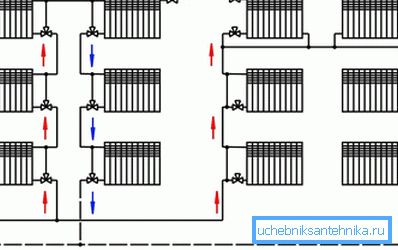

• Säännelty järjestelmä, jota kutsutaan kansan nimellä "Leningrad". Tämän vaihtoehdon avulla voit säätää jokaisen jäähdyttimen jäähdytysnesteen virtausta. Laitteet on yhdistetty valtatietä rinnakkain.

Ensimmäinen vaihtoehto on helpoin ja halvin toteutus. Mutta se ei salli jäähdytysnesteen virtauksen säätämistä, joten akkuista, jotka sijaitsevat kauempana kattilasta, on alhaisempi lämpötila. Tästä syystä yhtenäistä putkijärjestelmää käytetään vain pienten talojen tai yksittäisten huoneiden lämmittämiseen.

"Leningradin" järjestelmä sääntelyn ja kaikkien laitteiden yhtenäisen lämmityksen kannalta on parempi. Tässä on mahdollisuus säätää jäähdytysnesteen virtausta kullekin laitteelle venttiilien avulla. Tällaiset järjestelmät voidaan asentaa suurille alueille.

Yllä mainitun periaatteen lisäksi yksiputkijärjestelmät jaetaan jäähdytysnesteen kierto- menetelmällä. Täällä on kolme tyyppiä:

• Luonnollinen kierto. Tässä tapauksessa jäähdytysneste siirtyy yhdestä säteilijästä toiseen painovoiman vaikutuksesta.

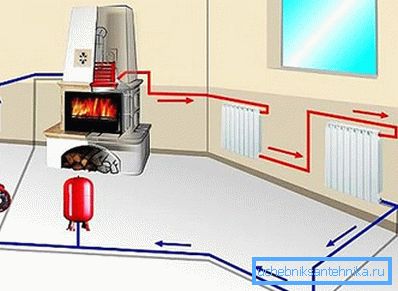

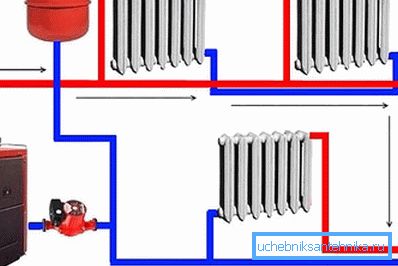

• Pakotettu verenkierto. Tällaisia ​​järjestelmiä pidetään tehokkaampina kuin ensimmäistä vaihtoehtoa. Jäähdytysnesteen pakko- kiertoon käytetään erityistä pumppua.
• Yhdistetty vaihtoehto. Asennus suoritetaan luonnollisen kiertojärjestelmän järjestelmän mukaisesti ja tehokkuuden lisäämiseksi siihen asennetaan kiertovesipumppu (ohituksen kautta).

Ensimmäinen näistä järjestelmätyypeistä toimii tehokkaasti vain pienellä radan pituudella, joten sitä käytetään vain kodeissa, joissa on pieni lämmitetty alue. Verenkierron parantamiseksi on suositeltavaa asentaa kiihtyvyyskammio heti kattilan jälkeen. Tähän rakenteeseen kuuluu syöttöputken nostaminen metriin tai puolitoista ensimmäisen jäähdyttimen tason yläpuolelle. Järjestelmän korkeimpaan kohtaan sijoitetun avoimen laajennussäiliön asennus olisi myös annettava.

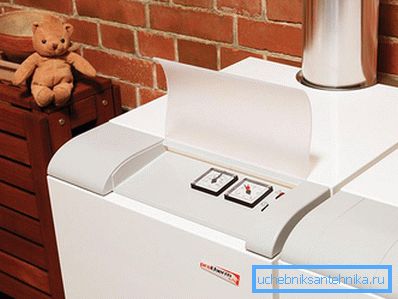

Heikommasta tehokkuudestaan ​​huolimatta jäähdytysnesteen luonnollinen kiertokulkujärjestelmä on varsin suosittu. Tämä johtuu epävakaudesta. Jos talossa on sähköinen lattialämmityslaite, sähkökatkos ei vaikuta lämmitysjärjestelmän toimintaan.

Vihje! Tehokkaampi, mutta samalla se, että jäähdytysnesteen pakko kiertää, katsotaan riippuvaiseksi sähköstä. Tällaisilla järjestelmillä voi olla pitkä ääriviiva eikä yksi. Jälkimmäisessä tapauksessa asennetaan useita kiertovesipumppuja, jotka ovat erillisiä kullekin piirille.

Jos alueella on usein sähkökatkoksia ja asennetaan sähköinen riippuvainen lattiakattila, on suositeltavaa asentaa yhdistetty yhden putken järjestelmä. Tällöin ilman sähköä kotisi ei jäätyisi.

Järjestelmän asennus

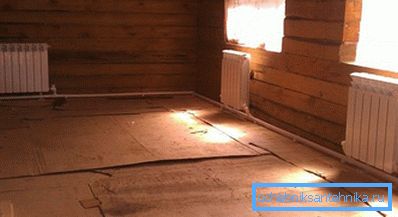

Jos päätät tehdä kotisi yhden putken lämmitysjärjestelmän tyhjästä, ensisijainen tehtävä on tehdä järjestelmä. Kattilan, paisuntasäiliön, kiertopumpun, lämpöpatterien ja muiden laitteiden ja laitteiden asennuspaikka on määriteltävä selvästi.

Yhden putken lämmitysjärjestelmän asennusjärjestys on seuraava:

1. Ensinnäkin kattila on asennettu. On parempi asentaa se rakennuksen pohjalle, mutta ei kellariin. Älä unohda paloturvallisuustoimenpiteitä (laitteen ympärillä, seinät, lattiat ja katto on rajattu palamattomalla materiaalilla). Yhdessä kattilan kanssa varustetaan savupiippu.
2. Seuraavaksi asennamme kattilasta haaraputken. On parempi käyttää putkia, joiden halkaisija on vähintään 25 mm. Moottoritie on valmiiksi asennettu koko taloon, ja lämmityspatterit, venttiilit ja muut laitteet on asennettu. Asennettaessa älä unohda putkien tarvittavaa kaltevuutta. Lämmönsiirtimen tulisi liikkua painovoiman avulla kattilasta, käydä läpi kaikki paristot ja palata kattilaan uudelleen. Tämä on erittäin tärkeää, jos järjestelmäsi on kanssa luonnollinen kierto tai yhdistetty tyyppi. Pumpun läsnä ollessa esijännitystä ei voida havaita
3. Kun liität pääputken kattilaan, on asennettava paisuntasäiliö, jonka tyyppi riippuu valitusta lämmitysjärjestelmästä.
4. Suodattimet on suositeltavaa asentaa paluulinjalle ennen kattilaan siirtymistä. Tämä on tarpeen kaikkien laitteiden suojaamiseksi roskilta ja epäpuhtauksilta.

Jos asennat jäähdytysnesteen yhdistetyn tai pakotetun kierrätysjärjestelmän, pumppu on asennettava ohitustoiminnolla. Ensimmäisessä variantissa tällainen yhdistelmä on pakollinen, ja toisessa on toivottavaa. Pumpun asentaminen ohituksen kautta mahdollistaa sen sammuttamisen korjauksen tai tehon puutteen vuoksi, kun lämmitysjärjestelmä jatkaa toimintaansa.

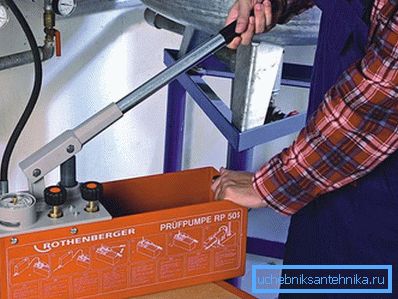

Ennen käyttöä on suoritettava painekokeet. Tämä prosessi tehdään erityisellä pumpulla, joka nostaa paineen järjestelmässä. Jos järjestelmän paine pidetään paineen testauksessa, ei vuotoa ole, ja voit aloittaa lämmityskauden.

video

Katso videota yhden putken lämmitysjärjestelmän asentamisesta ja asentamisesta omakotitaloon:
