Viemäröinti ja muut kaupunkijätevesijärjestelmän osat

Useimmat ihmiset kaukana putkistosta tietävät kaupungin jätevesistä vain, että kylpyhuoneessa olevaa pystysuoraa putkea kutsutaan nousuputkeksi, ja viemäri on jotakin käsittämätöntä, joka on piilossa kaivoissa. Tänään meidän on tutustuttava jätejärjestelmän laitteeseen - sisäisestä johdosta käsittelylaitokseen. Joten aloitetaan.

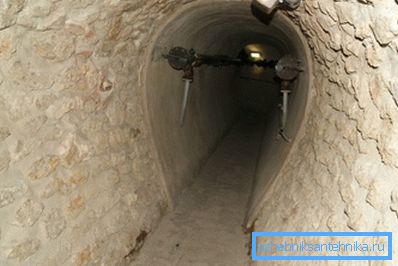

Yksi Pariisin viemärimuseon näyttelyistä on vanha keräilijän paikka.

Sisäinen järjestelmä

Aloitetaan jätehuoltojärjestelmän osasta, joka sijaitsee talon seinissä.

kampa

Mikä on viemärikammio?

Tämä on sisäisen ulkoasun nimi. Se sai nimensä muodoltaan, joka on ominaista viereisen kylpyhuoneen ja keittiön huoneistoille: kolme horisontaalisen putken hanaa (keittiön pesuallas, pesuallas ja kylpy) muistuttavat todella kampa.

Viime vuosisadalla, noin 80-luvulle asti, perinteinen kammion materiaali oli valurautaputket ja valurauta-osat. Paisutetut yhdisteet iskettiin caboliin (antiseptinen, impregnoitu orgaaninen kuitu) ja sementoitiin sementtilaastilla. Harvemmin sulku sulaa rikkiä käytettiin yhdisteiden tiivistämiseen.

Huomaa: kun purkaa tällaisia ​​yhdisteitä omin käsin, ne on lämmitettävä hiustenkuivaajalla, polttimella tai puhalluslaitteella. Työt suoritetaan vain kaasun peitossa tai hengityssuojaimessa. Ohje liittyy siihen, että höyryt ovat vain syövyttäviä: ne voivat aiheuttaa hengitysteiden halvaantumista.

Viime vuosisadan lopulla rakennetuissa kodeissa hallitsevat kiinteät PVC-kammat. Nykypäivän uusissa rakennuksissa huoneistojen sisäinen viemäröintijärjestelmä on asennettu lähinnä samoista PVC-putkista; se on nyt tullut maajoukkueeksi ja kulkee liitosliitoksilla kumitiivisteillä. PVC: n ohella käytetään polypropeenia ja harvemmin polyeteeniä.

Moderni muovikampa.

nousijat

Kammat, jotka sijaitsevat muiden huoneistojen yläpuolella, yhdistävät viemärikanavan. Käytettyjen materiaalien kehitys oli jonkin verran lyhyempi kuin edellisessä tapauksessa: valurauta-nostureista rakentajat siirtyivät suoraan esivalmistetulle muoville.

Nousu toimitetaan korjauksilla - luukkujen puhdistamiseen.

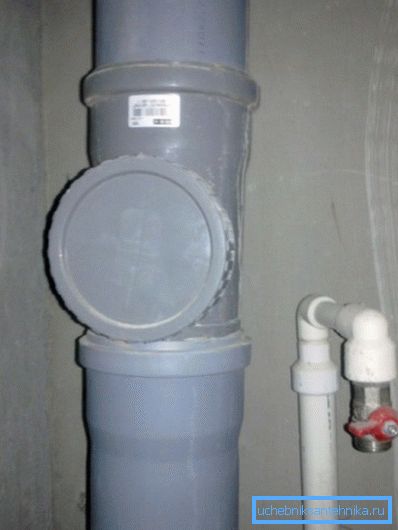

Esivalmistettu putki, jossa on tarkistus tukosten poistamiseksi.

Tarkistusten ulkoasu on normalisoitu; heidän on oltava läsnä:

  • Rakennuksen ensimmäisessä kerroksessa;
  • Ylimmässä kerroksessa;
  • Kun talon lattiat ovat yli viisi - joka kolmas kerros.

Korkeiden yläpuolella on auki; tämä takaa viemäröintijärjestelmän tuuletuksen. On hyväksyttävää yhdistää useita nousuputkia yhdellä tuulettimella (tuuletusaukolla).

Sängyn istutin

Viemäriputki on vaakasuora putki, joka yhdistää useita nousuputkia ja kulkee kaivon ulostuloon. Sen asennus suoritetaan jatkuvalla kaltevuudella koko pituudelta poistovirtauksen suunnassa. Vastakkaiset rinteet eivät ole hyväksyttäviä: niistä tulee jatkuvia tukoksia.

Kaltevuus riippuu putken halkaisijasta:

halkaisija Kaltevuus, senttimetriä metriä kohti
50 mm 3.5
100 mm 2
150 mm 1
200 mm 0,8

Kuten nousuputkessa, kerrostalojen katto- suunnitelma on säännöllisesti puhdistettava.

Asennetaan tarkastuksia tai, mieluiten, viistot teet, joissa on hanat, jotka on suuntautunut viemäriin.

  • Kulma (jos et voi puhdistaa taivutusta toisessa versiossa tai tee);
  • Lattialevyn halkaisija 100-150 mm - 15 metrin välein;
  • Halkaisija on 200 mm - 20 metrin välein.

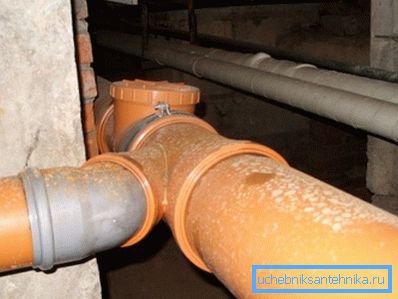

Tarkistaminen lattialevyn suorassa paikassa.

Vapauta kaivoon

Hän päättyy lankku. Vapautus sopii maaperään jäädytysasteen alapuolelle. Sen alussa on välttämättä toimitettu tee tai korjaus puhdistusta varten.

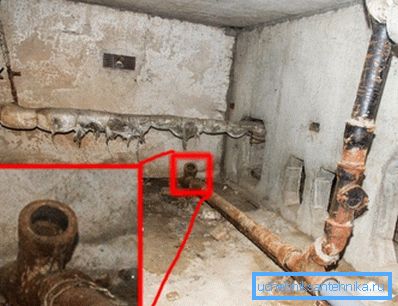

Tee ennen vapauttamista.

Suurin vapautumispituus tarkistuksesta kaivon akseliin rajoittuu sen halkaisija:

halkaisija Suurin pituus
50 mm 8 m
100 mm 12 m
150 mm ja enemmän 15 m

Pääsääntöisesti maanpinnassa käytetään valurautaputkea. Sen hinta on huomattavasti korkeampi kuin minkä tahansa muovin hinta; mutta renkaan jäykkyys on paljon korkeampi: maan vetopaino auton painon alla ei aiheuta vahinkoa sille.

Piha-viemäri, kerääjä

hyvin

Viemäreiän seinät ovat yleensä raudoitettuja betonirenkaita, joissa on saumoja ja niitit, jotka mahdollistavat sen siirtymisen siihen ilman lisälaitteita. Kansi - valurauta-luukku; pohja on betonilokero.

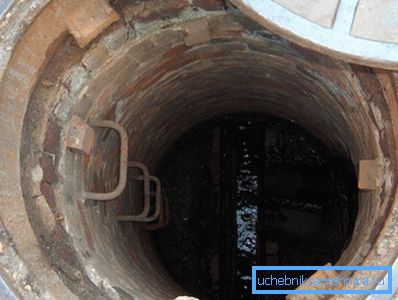

Tämä ei kuitenkaan ole ainoa vaihtoehto. Kuvassa - vanha kaivos tiiliseinillä.

Koska se on helppo arvata, kerrostalon kaivot sijaitsevat aivan vastapäätä myyntipisteitä. Niiden välillä on liitetty suurikokoinen valurautaputki (200-300 mm), joka on asetettu alemmalle tasolle tai hieman korkeammalle (erilaisten kaivojen tapauksessa, kompensoimalla alueen kaltevuus).

On tärkeää: metaani ja muut orgaanisen hajoamisen prosessissa syntyvät kaasut voivat kerääntyä syviin kuoppiin. Niitä ei itsessään pidetä erittäin myrkyllisinä; kuitenkin vähimmäismäärä happea ilmassa voi aiheuttaa tukehtumisen ja jopa tajunnan menetys. Puhdistettaessa tarvitaan lokeron vakuutus.

Kaikkiin talon viemäriverkkoon keräilijöihin toimitetaan kaivoja. Vaihe niiden välillä ja tässä tapauksessa riippuu putken halkaisijasta.

halkaisija Suurin etäisyys kaivojen välillä
150 mm 35 m
200 - 450 mm 50 m
500 - 600 m 75 m

kerääjä

Yksinkertaisesti sanottuna kerääjä on paksu putki, joka kuljettaa koko kaupungin tai sen yksittäisten alueiden viemärit jätevedenpuhdistamoon.

Mitä materiaaleja voidaan käyttää sen rakentamiseen?

  • Nykyisin toimivia keräilijöitä on rakennettu tiilistä..

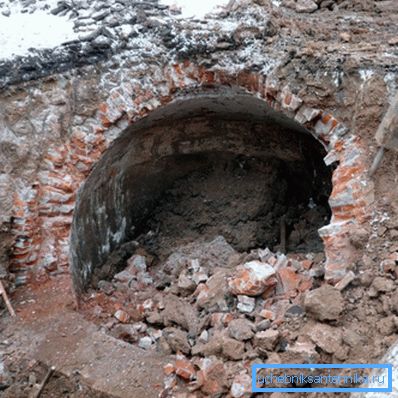

Tiilikollektorin rauniot.
  • Suurin osa nykyisistä rakenteista on valmistettu raudoitetusta betonista.. Esivalmistettujen rengasrakenteiden lisäksi monoliittiset viemäriviemärit rakennetaan usein jättiläisissä kaupungeissa, joissa on valtavia jätevesiä: muotti täytetään betonilla paikan päällä.
  • Suuret muoviputket ovat viime aikoina tulleet suosituiksi.. Matalan renkaan jäykkyyden ongelma ratkaistaan ​​niiden kiertämällä. Jotta aallotettu pinta ei aiheuta tukkeumia, putki tehdään kaksikerroksiseksi, sileällä sisäpinnalla.

Miten yksittäisten asuinalueiden viemäri ja viemäröinti kytketään? Saman kaivon avulla voit tarkistaa keräilijän itse ja tarvittaessa puhdistaa tuloputket.

Niissä harvinaisissa tapauksissa, joissa maasto ei salli jäteveden siirtymistä painovoiman avulla, rakennetaan paineviemäri. Rakentamisen aikana käytetään tuottavia ulostepumppuja ja polyeteenipaineputkia: jos paineputken painepaine ei johda vakaviin seurauksiin, niin liian suurella paineella olevan viemärin onnettomuus ei ymmärrä kaupunkia lainkaan.

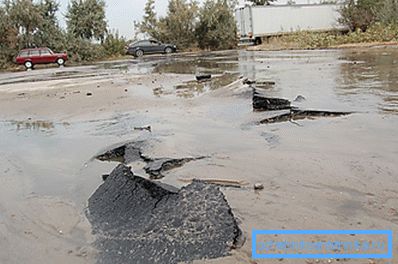

Onnettomuuden seuraukset paineanturiin.

johtopäätös

Harkitsemme tuttavamme viemäriverkkoon, vaikkakin hieman pinnallisia. Kuten tässä artikkelissa, tässä artikkelissa oleva video tarjoaa lukijalle lisätietoja. Onnea!
