Viemäriputkien ja liitäntöjen tyypit - lyhyt katsaus

Jätevesijärjestelmää asennettaessa lämmitys- ja LVI-järjestelmien on käsiteltävä eri materiaaleista valmistettuja putkia. Jotta kaikki työt voidaan suorittaa oikein, sinun on tiedettävä putkien liittämisen ja niiden päätyyppien ominaisuudet.

Putkiluokitus

Tässä asiassa kaikki riippuu luokittelun perusteista. Esimerkiksi työolosuhteiden mukaan voidaan erottaa paine- ja painejärjestelmät.

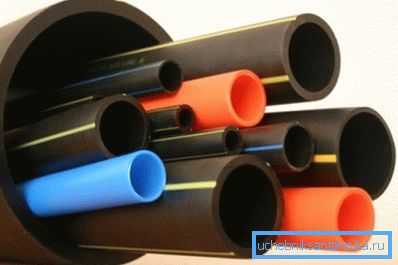

Mutta on järkevämpää luetella luokittelu materiaalin mukaan, sillä ne erottavat seuraavat putkityypit:

• muovi, PVC: tä käytetään yleensä viemäriin, ja lämmitysjärjestelmien asennukseen käytetään polypropeenia (PP). Jäljempänä käsitellään yksityiskohtaisesti viemäriputkien yhdistämistä.

• metalli. Teräsputket ovat suosittuja putkiston asennuksessa, valurautaa käytetään viemäröintijärjestelmiin, myös kupari- ja messinkiputkia;

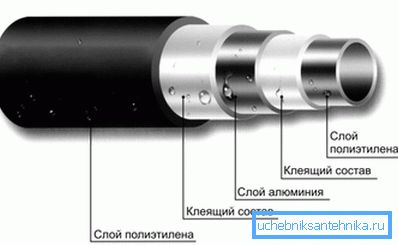

• Metalli muovi - muovikerrosten välillä on alumiinikerros;

• Asbestisementti, käytännöllisesti katsoen ei käytetä jätevettä;
• lasikuitu.

Putken telakointimenetelmät

Putkilinjan asennuksessa voidaan käyttää useita päämenetelmiä:

• kellon muotoinen, viemäriputkien liitäntä, useimmiten suoritetaan tällä menetelmällä;
• hitsattu - se erottuu suurimmasta lujuudesta ja tiiviydestä muihin verrattuna;
• kierteitetyt kierteiset liittimet;
• laippa;
• puristusliittimien käyttö;
• käytä puristimia.

Bell-kiinnitys

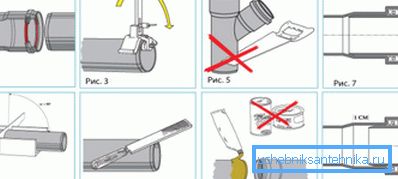

Lyhyesti sanottuna tämä menetelmä voidaan kuvata seuraavasti: yhden putken pää työnnetään putkilinjan toisen osan päähän laajenemiseen, ja liitos on myös tiivistetty tiivistysmassalla. Pistorasiassa on tiivistysrengas, joka deformoituu ja takaa nivelen tiiviyden.

Muovisten viemäriputkien liittäminen tapahtuu lähes aina tällä tavalla. Talon viemäröinti toimii vapaasti virtaavassa tilassa, joten pistokeliitäntä riittää.

Erillisesti on mainittava polypropyleeniputki (vaikka sitä ei yleensä käytetä viemäriverkkojen asennukseen), tässä käytetään myös soihdutusta, mutta ennen kuin materiaalia kuumennetaan.

Korkean lämpötilan ansiosta polypropeeni pehmenee ja liitos on täysin suljettu. Tämän vuoksi se kestää jäähdytysnesteen korkean lämpötilan ja järjestelmän paineen.

Yhdistetty muovi ja valurauta

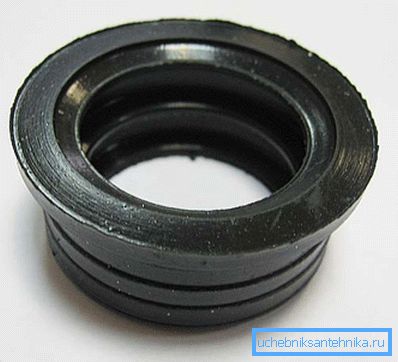

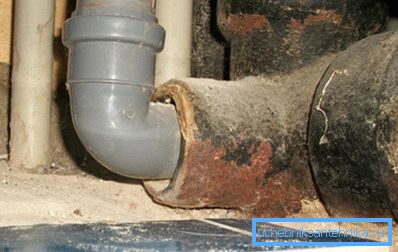

Ihmiset kohtaavat kysymyksen siitä, miten valurautainen viemäriputki liitetään muoviin, kun niiden on vaihdettava osa vanhasta valurauta-mätätilasta. Se käyttää myös soihtua, ja tärkein piirre on, että liitoksen tiivistämiseen on käytettävä kumikalvoa.

Kun kello on poistettu täyttö- ja tiivisteaineen jäännöksistä, sen seinät on päällystetty tiivisteellä, sitten siihen asennetaan kumirengas ja vasta sitten muoviputken pää. Tässä yhteydessä muovia sisältävä valuraudan viemäriputki voidaan katsoa täydelliseksi.

Kiinnitä huomiota! Ennen kuin asetat muovin mansettiin, on suotavaa käyttää saniteettinen voiteluaine. Muussa tapauksessa voit vahingoittaa kumia.

Ominaisuudet: Docking-putket

Jos ei ole erityistä ongelmaa PVC-viemäriputkien liittämisen kysymyksessä, niin valurautaputken liittämisen tapauksessa toimintojen sekvenssi muuttuu jonkin verran.

Tärkein ero on liitoksen tiivistäminen:

• aukko, joka on noin 30% syvyydestä, on tukkeutunut sieraalla hyytelöillä tai juutilla;
• jäljelle jäävä osa aukosta on täytetty tiivistysliuoksella (rikki tai sementtilaasti). Lyijyä voidaan käyttää kaatamiseen.

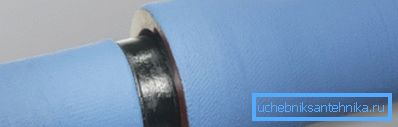

Kiinnitä huomiota! Nykyään pintakäsittelyn ja sen kaatamisen pitkä prosessi on korvattu erityisillä tiivisterenkailla. Niiden käyttö tekee valurauta-jäteveden kestävämmäksi muodonmuutokselle.

Jos muovi- ja valurautaputken liitäntä voidaan irrottaa helposti, valurautaputken käyttö edellyttää yksiosaisen liitoksen käyttöä.

Hitsausliitos

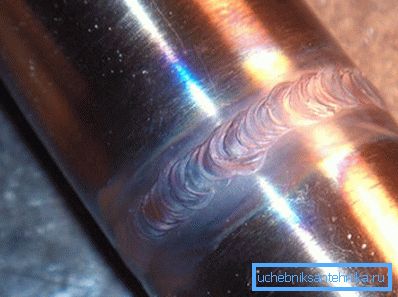

Menetelmälle on tunnusomaista korkea yhteinen lujuus, mutta samalla tarvitaan metallien hitsausta. Lisäksi yksiosainen liitos on erittäin epäedullinen sen toiminnan kannalta. Lisäksi hitsimateriaalin alueella on enemmän alttiita korroosiolle.

Siksi hitsausta käytetään melko harvoin, lähinnä asennettaessa paine-tilassa toimivia järjestelmiä. Toisin sanoen tapauksissa, joissa ensimmäinen paikka on voimaa (LVI, lämmitysjärjestelmät löytyvät myös vanhoista viemärijärjestelmistä).

Kiinnitä huomiota! Hitsattua liitosta ei voida käyttää, jos putkistossa on esimerkiksi suojapinnoite sinkitty. Korkean lämpötilan vaikutuksesta suojakerros yksinkertaisesti palaa.

Ruuviliitäntä

Tämän tyyppinen telakka on helppo tehdä omin käsin, sinun ei tarvitse olla erityisiä taitoja.

Kaikkien 2 osion telakointitoiminto koostuu kahdesta vaiheesta:

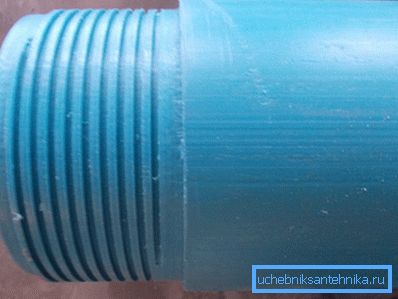

• Ensinnäkin lanka leikataan putkilinjan molemmista päistä. Lisäksi lanka voidaan leikata paitsi metallilla, myös muovilla, tärkeintä on se, että seinän paksuus mahdollistaa tämän;

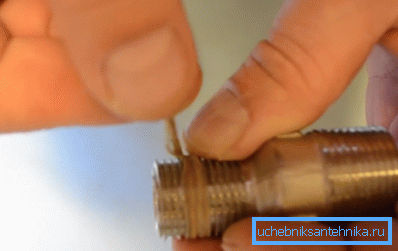

• Sitten kiinnitetään molemmissa päissä naaraskierteellä varustettu liitos. Jotta vesi ei pääse tarttumaan nivelen läpi, on mahdollista käyttää pellavan käämitystä.

Tämän menetelmän tärkein etu on järjestelmän ylläpidon helppous. Jos liitos on tukossa, voit aina purkaa ja puhdistaa epäilyttävän osan.

Kiinnitä huomiota! Ainoa rajoitus kierteitykseen on metallin paksuus. Jos käytetään ohutseinäisiä putkistoja, kierteinen liitos on kielletty.

Käytä laippoja

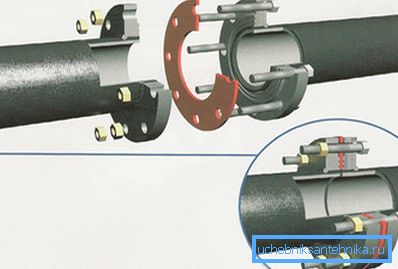

Tämän menetelmän telakointia varten tarvitaan 2 laippaa (paksut metallilevyt), pultit ja kumitiiviste. Laipat asetetaan putkilinjan päihin, niiden välissä on kumitiiviste.

Pultit on työnnetty laippojen rei'issä oleviin reikiin ja kiristetty muttereilla, minkä vuoksi liitoksen tiiviys saavutetaan. Tällaisen nivelen hinta on alhainen, ja kyky irrottaa liitos nopeasti, mikäli se on tarpeen, tekee siitä erittäin suositun.

Laipat voidaan hitsata suoraan putkiosan päähän. Loput teknologiasta ei muutu.

Painonapit

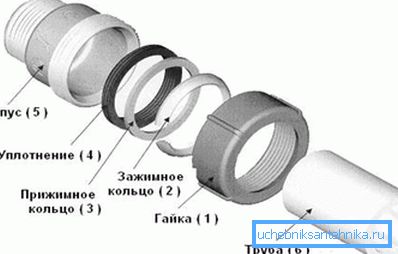

Yksi yleisimmistä tavoista kiinnittää putki. Voit liittää 2 osaa ilman hitsausta, kierteittämistä tai liimaamista. Tätä varten käytetään erikoisliitintä, joka koostuu keskiosasta, jossa on kierre 2 puolelta, tiivisteen kiinnitysrenkaat ja mutteri.

Laitteen käyttöliittymän ohjeet näyttävät tältä:

• Putkilinjan molempiin päihin asetetaan mutteri, kiristys- ja kiristysrenkaat ja tiivisterengas (täsmälleen tässä järjestyksessä);

• osien päät asetetaan sovittimeen, mutteri ruuvataan siihen. Kumin muodonmuutoksen takia liitoksen tiiviys on varmistettu.

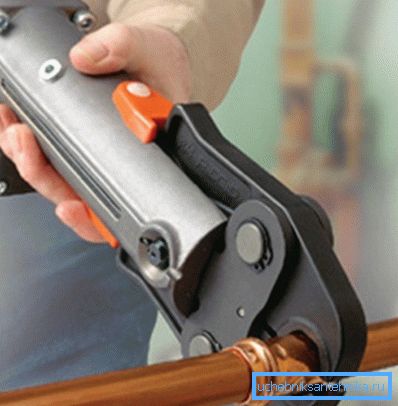

Tapauksissa, joissa on tarpeen yhdistää ohutseinäisen putkilinjan osia, käytetään puristustoimintaa. Erityiset puristintangot puristavat telakointialueen, metalliseinät ovat epämuodostuneet ja tämä takaa luotettavan yhteyden.

Käytä kiinnikkeitä

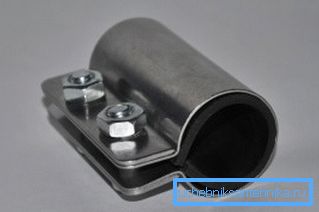

Erikoisliikkeissä löytyy korjaustangot - metalliset sylinterit, joissa on kumiosa, kiristys tapahtuu pulttien avulla. Samoja puristimia voidaan käyttää putkilinjan asennuksessa, ei ole tärkeintä, että osat liitetään päähän päähän, jolloin niiden terminen muodonmuutos voi aiheuttaa vuotoa.

Koska viemärijärjestelmä on luonteeltaan luonteeltaan luonteeltaan sopiva, se antaa hyväksyttävän tason lujuutta.

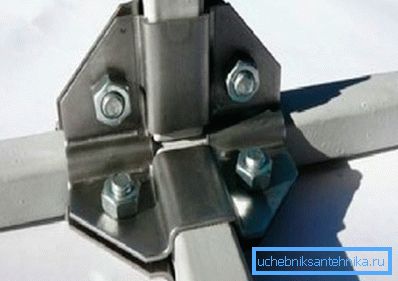

Kiinnittimet ovat lähes ainoa tapa lähteä, kun profiiliputki voidaan liittää nopeasti esimerkiksi neliön osaan. Hitsaus vie liikaa aikaa, mutta ei ole mitään muuta tapaa laittaa telakka.

Yhteenvetona

Yhdessä artikkelissa on vaikea pohtia kaikenlaisten putkiliitäntöjen laitteen hienovaraisuuksia. Esitettyjä menetelmiä voidaan kuitenkin käyttää viemärijärjestelmien, lämmityksen ja LVI-laitteiden asennukseen. Teknologian noudattaminen edellyttää liitosten tiukkuutta ja kestää yli kymmenen vuotta.

Tämän artikkelin video näyttää esimerkin eri läpimittaisten viemäriputkien liittämisestä.
