Viemäriputki on tärkeä osa viemäriverkkoa: asennuksen

Mikä on puhaltimen putki, tuntee todennäköisesti kuka tahansa, joka ainakin kerran on olennaisesti mukana jäteveden järjestämisessä. Tämän elementin pinnallinen tuntemus ei kuitenkaan riitä, ja siksi suosittelemme, että tutkit huolellisesti alla olevat tiedot. Sitten vedenpoisto suunnitellaan oikein, ja koko järjestelmä toimii "kellonaikana".

Miksi sitä tarvitaan?

Jätevesijärjestelmän on toimittava tiettyjen sääntöjen mukaisesti. Yksi tällaisista säännöistä on kaikkien putkilinjojen välittäminen ilmakehään paineen tasaamiseksi ja ilmanvaihdoksi. Tuulettimen putket palvelevat meitä tätä tarkoitusta varten.

Ymmärrämme tämän elementin toimivuuden tarkemmin:

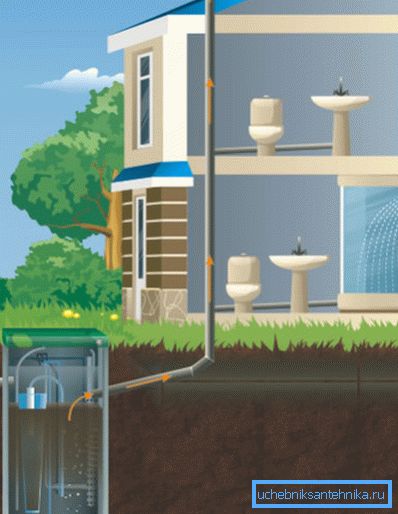

• Kun tyhjennys suoritetaan, viemärit alkavat liikkua alaspäin nousuputkesta, ja putkilinjan yläosissa esiintyy ilmanpainetta.
• Osittain se kompensoidaan veden liikkumisella sifoneissa, mutta kertaluonteisella massanpoistolla (esimerkiksi kun painamme wc-painiketta) ei välttämättä ole tarpeeksi nestettä negatiivisen paineen kompensoimiseksi.
• Tämän seurauksena kaikki nousuputken yläpuolella olevat sifonit kuivataan, ja viemäröintijärjestelmän epämiellyttävät hajuet alkavat tunkeutua putkien läpi. Niitä voidaan tietysti estää tavallisella vedellä, mutta siihen saakka, kunnes hanat seuraavaan käyttöön, "aromi" leviää tiloihin lähes esteettömästi.

Tämä ongelma ratkaistaan ​​asentamalla erityinen putkilinja, jota kutsutaan suppilon putkistoksi. Se varmistaa, että tarvittava määrä ilmaa pääsee järjestelmään, kun paineen nousua ei tapahdu ja sifoneja ei tyhjennä.

Ohje suosittelee tämän elementin asentamista:

• Yksikerroksisissa rakennuksissa, joissa on nousuputki, jonka halkaisija on enintään 50 mm.
• Kaksikerroksisissa rakennuksissa, jos toisessa kerroksessa on saniteettilaitteita, jotka ovat jäteveden lähde.
• Asuinrakennuksissa.
• Taloissa, joissa on uima-altaat, saunat ja muut rakenteet, joille on ominaista "salvo", joka valuu runsaasti vettä.

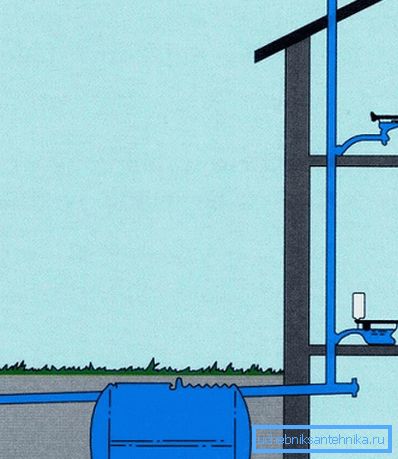

Samaan aikaan tuulettimen putki yksityisessä talossa, jossa on melko voimakas nousuputki (110 mm), ei ole missään tapauksessa pakollinen. Jos kaikkien viemärien halkaisijoiden summa on pienempi kuin nousuputken halkaisija, niin sen asennus voidaan luopua: veden virtaus ei vieläkään pysty estämään putkilinjan koko valoa.

Kiinnitä huomiota! Myös se, että seulanpoistosäiliön ilman suppiloputkea ilmanvaihto toimii, on epätodennäköistä, että se tarvitsisi sitä: jopa jäteveden osittaisen biologisen käsittelyn tapauksessa hajut leviävät.

Asennustekniikka

Putkiasennus

Asunnon asentaminen tai vaihtaminen huoneistossa suoritetaan yleensä suoraan korjausprosessissa. Tämä johtuu prosessin suuresta työtehokkuudesta sekä siihen liittyvästä suuresta tuhoutumisen määrästä: suppilon mitat ovat sellaiset, että kattojen reikien on oltava melko suuria.

Itse yksityiskohta on nousuputken jatko, ja se voidaan asentaa yksinkertaisimmista materiaaleista.

Toinen asia on, että elementtien ja niiden asennuksen valinnassa on noudatettava useita sääntöjä:

1. Ihannetapauksessa suppilon putken halkaisijan tulisi olla sama kuin nousuputken halkaisija (on parasta ottaa 110 mm molemmissa tapauksissa. Niinpä emme ainoastaan ​​auta elämäämme asennuksen aikana kieltäytymällä sovittimista, vaan takaamme myös paineen tasaamisen.
2. Putkilinjan ulkoinen osa on sijoitettava siten, että poistoilma hajoaa mahdollisimman nopeasti ja epämiellyttävä haju ei leviudu.. Tästä syystä monikerroksisessa rakennuksessa oleva suppiloputki näytetään yleensä avoimella katolla, ja yksityisessä kotitaloudessa se sijaitsee kauempana naapurimaista tonttia.
3. On myös erittäin tärkeää noudattaa oikeaa lämpötilan suhdetta: putken alaosan on välttämättä oltava lämmitetyssä huoneessa, ja yläosa - kylmässä. Vain tässä tapauksessa ilmanvaihdon suunta ja nopeus järjestelmässä ovat optimaalisia.

Vihje! Tuotannon sijoittaminen ullakolle on ehdottomasti kielletty!

Asennusprosessi itsessään enemmän tai vähemmän kokeneelle ohjaimelle ei ole vaikeaa:

• Materiaalina otamme joko valurautaa tai muoviputkea. Valuraudalle on ominaista korkea hinta ja huomattava massa, mutta toisaalta tällainen rakenne on käytännössä ”ikuinen”. Toisaalta muovia on helpompi käsitellä, joten aloittelijoille kannattaa pysäyttää tämä vaihtoehto.
• Aloita asennus alhaalta asennuspisteestä, joka sijaitsee nousuputkessa tai pohjalla.

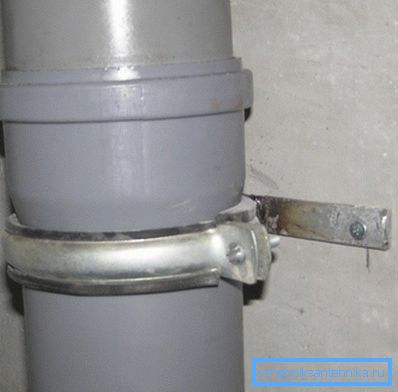

• Puhallinputki asetetaan tiukasti pystysuoraan kiinnittämällä tukirakenteisiin letkukiristimiä ankkureihin.

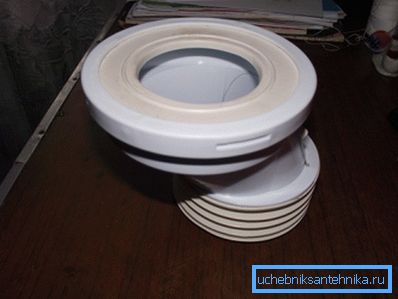

• Kun työ on valmis, asennamme sovittimen, jossa on pesukoneen pesu (tarvittaessa) ja wc-astia.

• Joissakin tapauksissa (kun nousuputki kulkee asuintilojen välittömässä läheisyydessä) voidaan tarvita meluneristystä. On helpointa toteuttaa ruiskuttamalla polyuretaanivaahtoa tai järjestämällä polystyreenivaahdon kotelo.

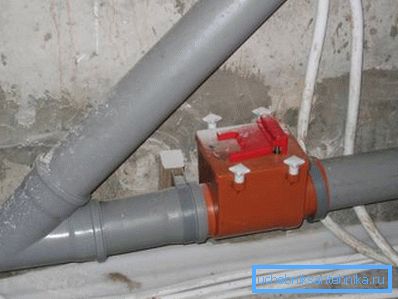

Tarkasta venttiilit

Järjestelmän asennusprosessia kuvaamalla on mahdotonta jättää tällaista elementtiä huomiotta venttiilinä.

Tämä osa suorittaa useita toimintoja:

• Ensinnäkin venttiili estää viemärien paluuliikkeen, estää veden pääsyn valumaan, ulosteet WC: hen jne.
• Toiseksi laite estää mekaaniset hiukkaset palaamasta järjestelmään, mikä voi johtaa venttiilien rikkoutumiseen.
• Kolmanneksi viemärijärjestelmän venttiilien ansiosta jyrsijät eivät voi liikkua, ja eteläisillä alueilla - ja matelijoilla.
• Lopuksi tällaisen osan asentaminen edistää paineen tasaantumista, jos putkistossa on virheitä: riittämättömän kaltevuuden osittainen kompensointi on täysin mahdollista.

Suunnittelun mukaan venttiilit on jaettu sisäisiin ja ulkoisiin:

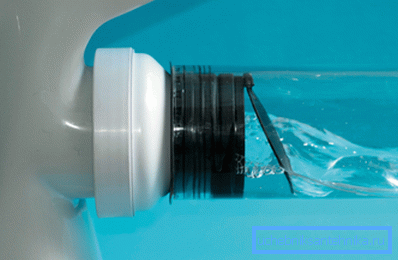

• Sisäinen venttiili asennetaan erityisellä insertillä, joka on sijoitettu putken luumeniin. Asenna tuote rasvanpoistoon ja puhdistukseen ja aseta se sitten valittuun paikkaan. Nyt, kun jätevedet kulkevat, venttiililevy avautuu ja niiden poissa ollessa suljettu.

Vihje! Sisäinen venttiili on asennettu ilman silikonivoiteluaineita ja tiivisteitä - vain "kuivia"!

• Ulkomalli toimii samanlaisen periaatteen mukaisesti. Asennettaessa putkistoon on asennettu erityinen sovitin.

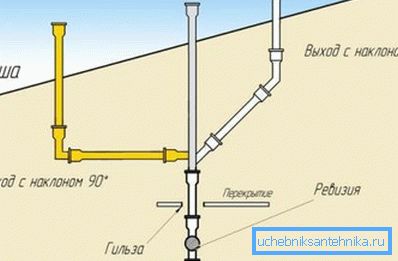

Ilmanvaihtokanavan poistaminen

Puhallinjärjestelmän itsensä asentaminen mahdollistaa myös poistoputken asennuksen.

Tässä kannattaa noudattaa näitä suosituksia:

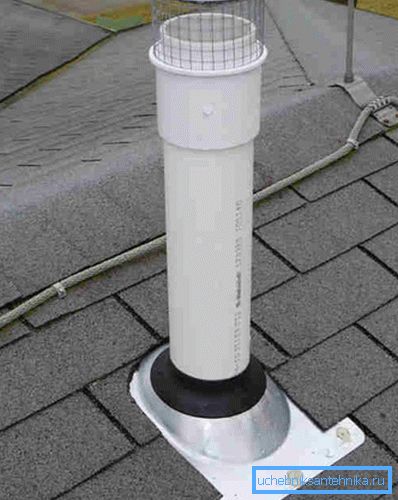

• Litteän käyttämättömän katon osalta tuuletusosan koko on oltava vähintään 50 cm, sitä korkeampi on harjan katon harja, sitä pidempään putken on oltava sen päällä.

Vihje! Jos alueella on voimakkaita tuulia tai suuri määrä lunta laskee, varmista etukäteen, että tuuletusaukon venytysmerkit vahvistuvat.

• Jos kattoa käytetään aktiivisesti tai sitä käytetään esimerkiksi kasvien kasvattamiseen, ilmanpoistoputki on nostettava vähintään 3 m.
• Suppilon putkiston ulostuloa ei voida yhdistää samaan koteloon ilmanvaihtokanavan tai savupiipun kanssa.
• Jos lähellä on avoimia ikkunoita tai parvekkeita, vähimmäisetäisyys niistä on putken leikkaus 4 m.

Itse muotoilu ei sisällä mitään lisävarusteita, jotka helpottavat hupun muodostamista. On myös epätoivottavaa asentaa välilevyjä tai vastaavia laitteita, koska ne johtavat kondensaatin muodostumiseen ja läpäisevyyden vähenemiseen.

Poikkeustapauksissa suppilon putken poistaminen seinän läpi on sallittua, mutta tässä tapauksessa SNIP-vaatimus tulee voimaan, jonka mukaan on edelleen tarpeen nostaa suutin kattopinnan yläpuolelle. Ulkoinen segmentti on siis tehtävä melko pitkäksi, kiinnittämällä se tukevasti tukirakenteisiin.

johtopäätös

Viemäriputki on lähes välttämätön elementti. Voit tehdä ilman sitä vain yhden kerroksen taloissa, mutta jopa siellä pitäisi ajatella epämiellyttävän hajuongelman ratkaisemista. Tällaisen laitteen asennus liittyy merkittäviin työvoimakustannuksiin, joten on parasta tehdä se yhdessä viemäröintijärjestelmän asennuksen kanssa. Käytettyä tekniikkaa kuvataan tarkemmin tämän artikkelin videossa.
