Viemäriputki: käyttötavat, sääntelyvaatimukset, vaihtoehdot

Mikä se on - viemäriputki? Miksi sitä tarvitaan? Ovatko sen laitetta koskevat sääntelyasiakirjat? Missä tapauksissa ja miten voi hallita ilman puhaltimen vetäytymistä? Selvitä se.

Mikä se on

Viemäriputki on viemärijärjestelmän osa, joka ei ole tarkoitettu viemäriin, vaan ilmanvaihtoon. Yksinkertaisesti sanottuna putki yhdistää viemärin ilmakehään.

Miksi tarvitset sitä?

On kaksi syytä.

1. Kuten missä tahansa muussa pystysuorassa putkessa, viemäriputkessa on työntövoima. Kotitalousjätevesijärjestelmän ylemmässä osassa tapahtuva paineen nousu johtaa luonnollisesti siihen, että ilma alkaa tunkeutua elinympäristöihin tiivistämättömien nivelien kautta. Tämä ilma ei haise ruusuja.

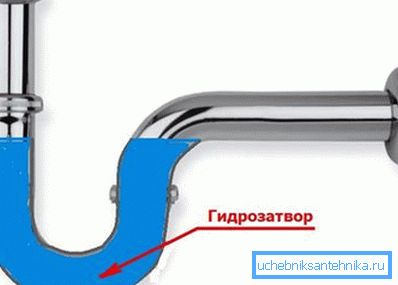

Huomautus: kaikki saniteettilaitteet on varustettu vesiventtiilillä. Viemärin tai suihkun vapauttamisen kautta ilma ei kulje; Sifonin ja viemärikammion (sisäinen jätevedenpoistojärjestelmä) nivelet eivät kuitenkaan aina ole sinetöityjä.

1. Kun volley-polkumyynti (samanaikainen huuhtelu kahdessa wc: ssä nousuputkessa, veden poistaminen useista kylpyistä jne.) On usein tilanteessa, jossa nousuputki on täynnä. Ennen kuin veden virtaus muodostaa ilman etupuolen, jossa on ylipaine; tämä ilma purkautuu tarkastamalla asuinrakennuksen kellarijätettä tai viemäriverkon, säiliön jne. viemäriin. Mutta alaspäin suuntautuvan veden massan takia syntyy tyhjiö, joka imee veden ulos sifoneista ja häiritsee vesiporttien toimintaa. Äänetön wc tai pesuallas eivät anna omistajalle iloa; kun hän kertoo aromien aallon - kaksinkertaisesti epämiellyttävä.

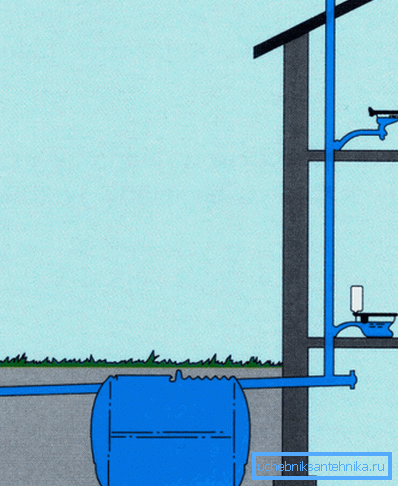

Molemmat ongelmat ratkaistaan ​​onnistuneesti yksinkertaisella hyppyjohdolla jätejärjestelmän yläpisteen ja ilmakehän välillä. Tuloksena oleva haju saa hajuja poistumaan talosta viemäriputken kautta; volleyn purkautumisen kautta ilma imetään sen läpi.

Sääntelyasiakirjat

Nykyisissä säädöksissä suppiloputkien järjestely vaikuttaa ainakin kahdesti.

SNiP 2.04.01-85

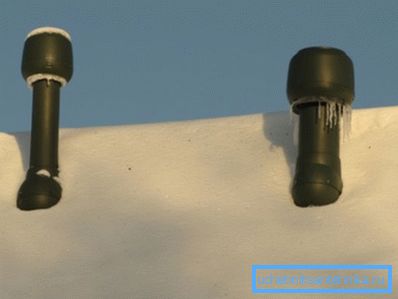

SNiP 2.04.01-85: n 17.18 kohdan mukaan kotitalous- tai teollisuusjätevedet on tuuletettava. Tuuletus tapahtuu nousuputkien kautta; niiden pakoputki poistetaan tuuletusakselin kautta tai katon läpi. Mikä olisi nousuputken korkeus?

Pienin etäisyys nousuputken lähimpään avautuvaan parvekkeeseen tai ikkunaan on 4 metriä. Mitä opetus on yhteydessä - mielestäni ei ole tarpeen selittää.

SP 40-107-2003

Rakennussääntöjen SP 40-107-2003 kohdassa 4.8 on erikseen määritelty käytetyn katon tapaus. Hänen mukaansa nousuputken pakokaasun osan pitäisi olla vähintään kolme metriä; laitteiden sijasta voit kuitenkin yksinkertaisesti yhdistää neljä tai useampia nousuputkia tekniseen kerrokseen tai ullakolle.

Kirjoittajan kommentti: tässä tapauksessa, kun salvo-päästö tapahtuu yhdessä tai kahdessa nousuputkessa, muut todellakin täyttävät suppilon roolin. Ei kuitenkaan voi päästä pois nousuputkista, joka on syntynyt nousuputkissa: pienin mahdollinen tiiviyden rikkominen millä tahansa nivelellä - ja tuoksu tunkeutuu yläkerran huoneisiin.

säännöt

Miten tuulettimen putket tulisi asentaa?

1. Halkaisijan siirtymät (ensinnäkin sen putoaminen putken poisto-osaan) eivät ole toivottavia. Kun halkaisijaa pienennetään 110: stä 50 mm: iin, nousuputken läpäisevyys pienenee noin 5 kertaa; se ei ehkä riitä kompensoimaan ilmanpaineen laskua.

1. Putkien horisontaaliset osat asetetaan samalle kaltevuudelle kuin viemärijärjestelmä - 2 cm per lineaarinen metri. Rinne estää veden ja ilmaliikenteen tukkeutumisen.
2. Ovetilaan avautuvat viemäriputket ovat huono idea. Aine ei ole vain tuoksuissa: märkä haihtuminen pahentaa lämpöeristystä, liottaa eristys kosteudella ja aiheuttaa ristikkäjärjestelmän mätänemisen.

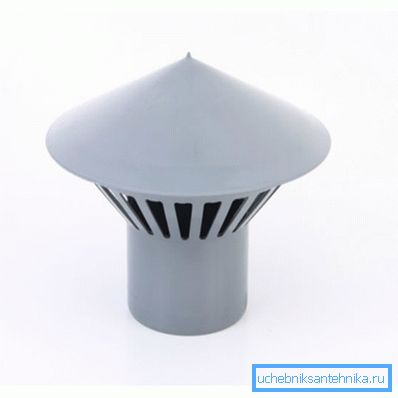

3. On parempi antaa puhallinjalusta deflektorilla (eli sieni tai sateenvarjo). Ohjaimen ansiosta sadevesi ja roskat eivät pääse nousuputkeen; tuulisessa säässä hän nostaa samalla putkessa vetoa, mikä parantaa tuuletusta. 110 mm: n putken sateenvarjon hinta on 120-200 ruplaa.

poikkeukset

Onko mahdollista tehdä ilman viemärijärjestelmän ilmanvaihtoa?

Seuraavassa on vakioehdotukset:

• Rakennusten suunnittelu ja rakentaminen ilman kanavia on sallittua vain, jos puhumme yhden tai kahden kerroksen rakenteesta.
• Samaan aikaan talossa pitäisi olla enintään yksi wc ja yksi kylpyamme.

Ja tässä on luettelo tapauksista, joissa jopa pienellä kerrosten lukumäärällä tuulettimen putket ovat tarpeen.

• Jos wc ja kylpy on erotettu eri kerroksissa.
• Jos jätevesijärjestelmä on sijoitettu alle 100 millimetrin läpimittaiseen putkeen (rehellisesti sanottuna WC: n liittämiseksi tähän putkeen, sinun on oltava vakavia kehityspoikkeamia).

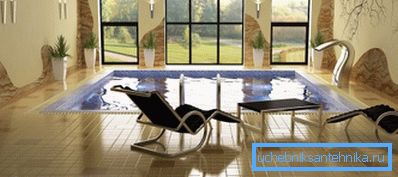

• Jos talo on rakennettu uima-allas.

• Jos jätteenkäsittelyyn käytettävä paikallinen jätevedenpuhdistamo on hermeettinen (tyypillinen esimerkki on biologiset syväpuhdistusasemat).

Erityistapaus

Ylempien kerrosten asukkaat purkavat usein täysin viemärikanavan yläpuolella. Tarkkaan ottaen tätä ei voida tehdä: muutokset insinööriyhteyksien kokoonpanossa tulisi tapahtua asumis- ja apuohjelmien siunauksen myötä, jotka tietenkin eivät koskaan anna. Kuitenkin tosiasia on, että WC: n korjaamiseen liittyy joskus käyttämättömien poistaminen asunnon omistajan, putken näkökulmasta.

Mitä tehdä, jos tämä toimenpide on jo johtanut melko ennustettavissa oleviin tuloksiin - vakaa haju hajua kaikissa ylemmän kerroksen huoneistoissa nousuputken varrella?

Yksinkertaisin ratkaisu ongelmaan on viemäriputki. Mikä se on? Rakentavat ratkaisut voivat olla erilaisia, joten emme kuvaile työn mekanismia, vaan laitteen toimivuutta.

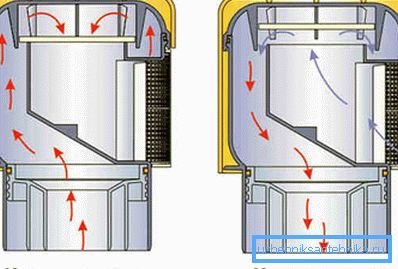

Lyhyesti sanottuna se on laite, joka antaa ilmaa vain yhteen suuntaan. Normaalitilassa ylemmän paineen vuoksi on nousuputken yläosassa; Jätevesiventtiili ei kuitenkaan salli kyllästettyä ilmaa, jossa on hajuja ja kosteutta. Ylös, joka on muodostettu nousuputkessa salvo-purkautumisessa, saa venttiilin avaamaan ja imemään ilmaan.

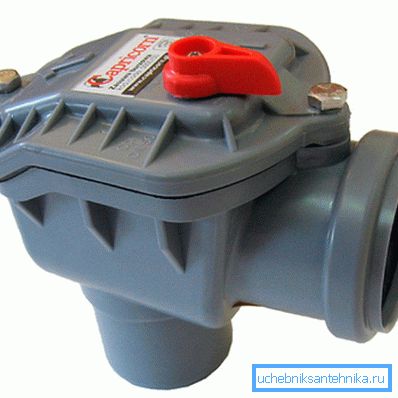

Se on hyödyllinen: venttiilin (tyhjiö) venttiilit valmistetaan kahdessa koossa - 110 ja 50 mm. Jälkimmäisiä käytetään yksittäisissä laitteissa ja keittiön tyhjennysputkissa joissakin vanhojen projektien taloissa.

Huomautus: tyhjiöventtiili ei ole ihmelääke. Nousun huoneistojen tuoksut eivät ole vain kaikkien yhteyksien tiivis. Niinpä kaikki sifonien ja hihnojen liitännät, joissa on putket, toimitetaan aina hihansuissa.

vinkkejä

Kirjoittaja kertoo kokemuksensa perusteella, että hän voi lisätä muutamia kommentteja vakio-suosituksiin.

Talo, jossa on kaksi wc: tä ja kylpyamme - yksi kylpyhuone jokaisessa kerroksessa - toimi täydellisesti vuoden ajan ilman tuulettimen pistorasiaa. Hajuja ei havaittu. Tiukasti synkronoidut kaksi WC-astiaa - harvinainen tapahtuma; Kylpyamme tai suihku, jossa on nykyaikaiset viemäriverkot, joilla on melko pieni kaistanleveys, sitä enemmän jätevesi ei ylitä.

Kun suunnittelet tuulettimen pistorasiaan, sinun tulee ehdottomasti ottaa huomioon vallitseva tuulen suunta. Tuoksut voivat ulottua etäisyyteen, jossa SNiP 2.04.01-85: ssä on määritelty yli 4 metriä.

Älä nosta nousuputken pakokaasua merkittävästi pidemmäksi kuin säädösten edellyttämät asiakirjat edellyttävät.

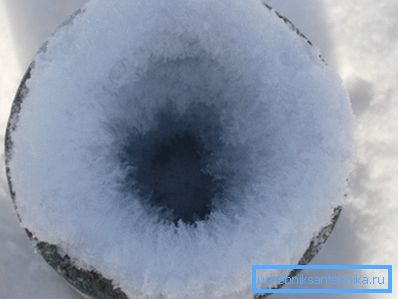

Mitä pidempi putki on, sitä pienempi on se, että sitä lämmitetään talosta lähtevän kostean ja lämpimän ilman koko pituudella. Ja kylmillä seinillä se jäädyttää väistämättä jäätä vähitellen vähentämällä puhdistuma nollaan. Asuinrakennuksissa merkittävä osa asukkaiden talvivalituksista on juuri jään liikenneruuhkien aiheuttama jäteveden haju.

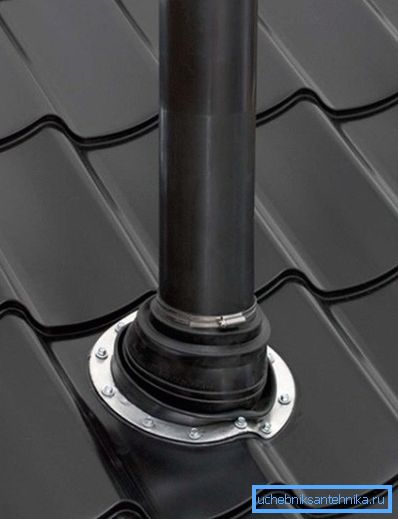

Yksityisessä talossa, jossa asennetaan viemäri omilla käsillään, tuulettimen ulostulo voidaan vapauttaa paitsi katon läpi myös minkä tahansa kaapelin kautta. Tämä yksinkertaistaa merkittävästi sen vedeneristystä.

johtopäätös

Toivomme, että suosituksemme auttavat lukijaa suunnittelemaan tai päivittämään omia kodin viemärijään. Kuten tässä artikkelissa, tässä artikkelissa oleva video sisältää lisää teemakohtaisia ​​materiaaleja. Onnea!
