Vesiputkien liittäminen: menetelmät eri materiaaleille

Miten vesiputket liitetään omiin käsiisi? Tässä artikkelissa analysoidaan suosituimpien materiaalien ratkaisuja kiinnittäen huomiota niiden keskeisiin ongelmiin, vahvuuksiin ja heikkouksiin.

Joten aloitetaan.

Luettelo materiaaleista

Aluksi on muistettava, millaisia ​​putkia käytetään vesihuollon rakentamisessa.

• Musta teräs Viime aikoina se on menettänyt entisen suosionsa polymeerimateriaalien lisääntymisen takia, mutta ei silti luopu asemastaan ​​sen suuren mekaanisen lujuuden vuoksi.

On selvennettävä: keskitetyssä vesiverkossa nimellispaine on 3-6 kgf / cm2. Joissakin tapauksissa (venttiilien äkillinen avaaminen tai sen toimintahäiriö lämmityskeskuksen testauksen aikana tiheyden suhteen) tämä arvo on kuitenkin lyhytaikainen yli 12 - 20 kgf / cm2.

• Sinkitty teräsputki. Se vertaa myönteisesti korroosiota kestävää mustaa terästä.
• Aallotettu ruostumaton teräs.
• Kuparia.

• Metalli-muovi on kolmikerroksinen rakenne silloitetusta polyeteenistä ja alumiinista, joka tarjoaa mekaanista lujuutta.
• Polypropeeni (ilman vahvistusta; kuituvahvistettu; vahvistettu alumiinifoliolla).
• Polyeteeni, jota käytetään yksinomaan kylmän veden syöttöön rajoitetun lämmönkestävyyden vuoksi.

Miten vesiputket liitetään kussakin tapauksessa?

Musta teräs

hitsaus

Tärkein menetelmä teräsputkien liittämiseksi on hitsaus, sähkökaari tai kaasu.

• Kaarihitsaus - Tämä on elektrodimateriaalin fuusio, joka sulatetaan sähkökaaren avulla sauman eristyksellä sulattamalla kuonaa - elektrodikuori. Suuret virrat (200 ampeeria tai enemmän) toimitetaan hitsausmuuntajalla.
• Kaasuhitsaus Tähän liittyy polttimen käyttö hitsausliekin reunojen heijastamiseksi, johon syötetään hapen ja asetyleenin seosta. Hitsausmateriaali on hitsauslanka, joka sulaa samassa liekissä.

kierre

Kierreliitos, toisin kuin hitsattu, mahdollistaa purkamisen. Putkien reunoissa olevat langat leikataan käsin, ruuvileikkauksella tai yksinkertaisesti hitsataan.

Tiivistekierteitä voidaan käyttää:

• FUM-nauha. On hieman epämiellyttävää, että se antaa vuodon, jossa kierre on minimoitu.

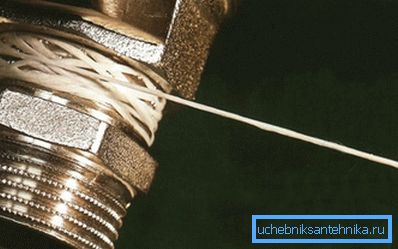

• Vetoputkien liitoskierteellä ei ole tätä haittaa; Kuitenkin hinta 150-200 ruplaa 30 metriä lankaa ei miellytä kaikkia.

• Saniteettipellava on halpaa, mutta ei liian kestävää: se kulkee kylmällä vedellä ja palaa kuumana.

Muuten: kyllästäminen maalilla, pellavansiemenöljyllä tai silikonitiivisteellä poistaa tämän ongelman, mikä tekee rullan pellavanrungosta erittäin kestävän.

Keyless-liittimet

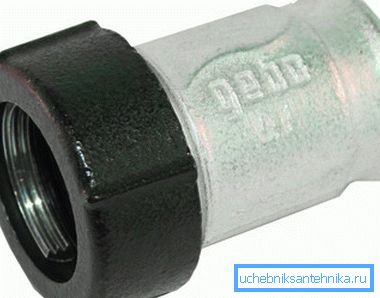

Teräsputkiasennus on yksinkertainen muotoilu, jossa on korkki- mutteri, välirengas ja kumi- tai silikonirenkaan tiiviste. Kiristettäessä mutteria putki puristetaan tiiviisti tiivistysrenkaalla.

Nopeasti kiristyvän asennuksen kustannukset alkavat noin 150 ruplasta; sen asennus vaatii putken pinnan perusteellisen puhdistamisen ruosteesta ja maalista.

galvanointi

Sen liittämismenetelmät ovat samat kuin mustalla teräksellä, miinus hitsaus. Lämmitys sähkökaarella tai polttimella johtaa sinkkipinnoitukseen ja putkilinjan korroosion kiihtymiseen hitsausalueella, mikä estää sen päähyödyn - korroosionkestävyyden.

Aallotettu ruostumaton teräs

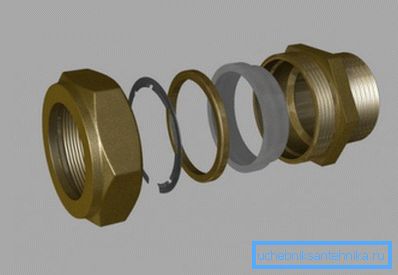

Tässä tapauksessa putkilinjaelementtien liittämiseen käytetään silikoni-O-renkaita. Aallotuksen ansiosta asennusliitäntä on erittäin kestävä: putkea on lähes mahdotonta vetää ulos kiinnityksestä irrottamatta korkki-mutteria.

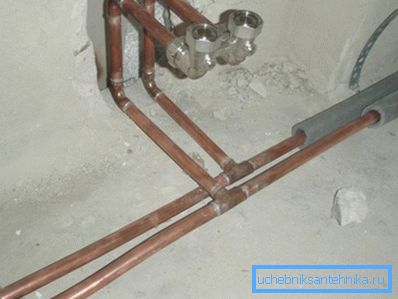

kupari

Kupariputki on kytketty kahdella tavalla.

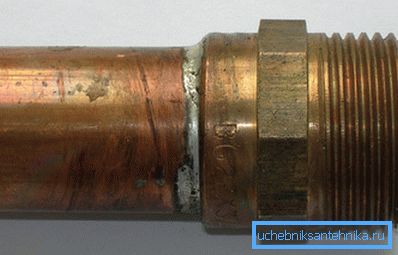

juotto

1. Yhden liitettävän elementin loppu palaa.
2. Soittokello ja toisen osan pää puhdistetaan oksideista.
3. Polttimen liekissä kuumennuksen jälkeen pistorasiaan lisätään juotteen tanko. Kapillaarivaikutuksen vuoksi se täyttää nopeasti liitettyjen elementtien välisen ontelon.

Puristusliitos

Juottamisen ohella kuparisten putkistojen asennukseen voidaan käyttää kahdenlaisia ​​puristusliittimiä.

1. Lämmittämättömässä putkessa käytetään analogista teräsputken nopeaa kiristysliitintä. Tiiviste on varustettu kumirenkaalla.

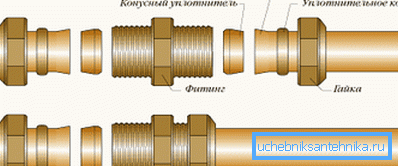

1. Pehmeä hehkutettu kupari palaa ja puristetaan korkki-mutterilla kartiomaisen osan pysäytysrenkaaseen.

Metalli muovi

Metalli-muoviset vesiputket ja niiden liittimet voidaan asentaa kahdella tavalla.

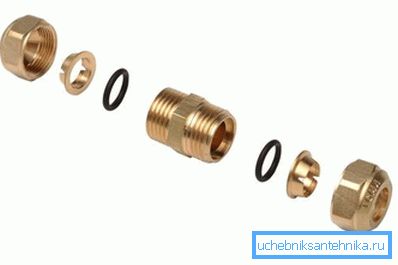

Puristusliittimet

Kalibroitu putki, jossa on viistetty, soveltuu tiiviisti kiinnittimen päälle, joka on asennettu tiivistävän kumirenkaan päälle. Sitten jaettu rengas ja korkkimutteri, jossa on kartiomainen sisäosa, ajetaan peräkkäin sovittimeen. Kiristämällä kierre, mutteri, jossa on jaettu rengas, puristaa putken sovittimessa.

Tämän tyyppistä yhteyttä pidetään vähemmän luotettavana, koska se usein vuotaa useiden lämmitys- ja jäähdytysjaksojen jälkeen.

Käytännössä vikojen syy on aina sama - asennusteknologian vakava rikkominen.

• Leikkuuterän sijasta käytetään tavallista metallisahaa.
• Putken päässä ei poisteta sisäistä viistettä.
• Putkea ei kalibroida pitämällä ovaalista poikkileikkausta, joka on hankittu laakerin käämityksen aikana.

Tämän seurauksena rengastiivisteet vedetään kokoonpanon aikana ulos pistorasiasta ja ne siirretään vastuksen fluoresäteen kestävään tiivisteeseen. Tiivistys varmistetaan elastisen polyeteenin kiinnitykseen kiinnittyvällä kiinnittimellä, joka useiden lämmitys- ja jäähdytysjaksojen jälkeen puristuu osittain suurimman puristuksen paikasta. Tämän seurauksena tarvitaan useita liitäntäkannakkeita, kunnes alumiinisydän on painettu kiinnitystä vasten.

Pressit

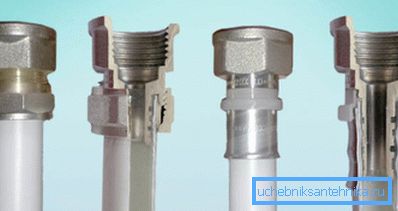

Kaikki ero verrattuna edelliseen kaavioon on, että tässä putki puristetaan kiinnikkeeseen ruostumattomasta teräksestä valmistetulla holkilla erityisten piikkien avulla.

Puristetut yhdisteet eivät pääse virtaamaan, koska:

• O-renkaiden alla olevat urat tehdään syvemmälle; sen seurauksena niitä on paljon vaikeampi vetää ulos kokoonpanon aikana.
• Kalliiden (noin 5 000 ruplaa) punkkien käyttö on, että asentaja ei tallenna muita työkaluja. Erityisesti putkea ei leikata hakasahalla, vaan se on varustettu leikkuuterällä; Ammattilaiset eivät yleensä myöskään jätä laiminlyöntiä ja putken kalibrointia.

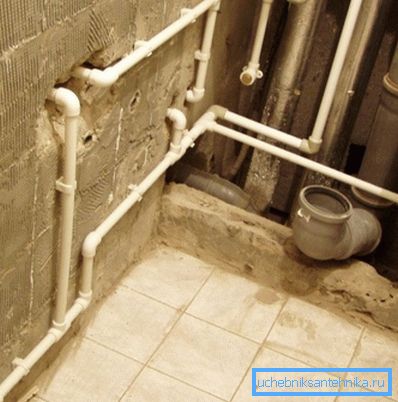

polypropeeni

Polypropyleenille putkistossa käytetään myös kahta kytkentämenetelmää.

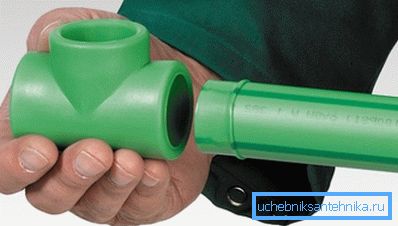

hitsaus

Miten liitetään muoviset vesiputket matalassa lämpötilassa tapahtuvalla hitsauksella?

Tässä on luettelo tarvittavista työkaluista.

Itse asiassa tekniikka on seuraava:

1. Juottimessa on sopivan kokoinen suutin, joka lämmitetään käyttölämpötilaan.
2. Putki leikataan koon mukaisella veitsellä.
3. Ulompi viiste poistetaan putkesta kalibraattorilla.
4. Alumiinifolio (siinä vahvistetun putken tapauksessa) poistetaan hitsausalalta. Se voi aiheuttaa materiaalin kerrostumista ja liitoksen paineenalennusta.
5. Putki ja liitos yhdistetään suuttimeen muutaman sekunnin ajan ja sen jälkeen, kun reflow on kytketty tasaisella edestakaisin liikkuvalla liikkeellä. Lyhyen altistuksen jälkeen jäykistetty muovi on lähes yhtä hyvä kuin putkilinjan monoliittisen osan vahvuus.

Työntöliittimet

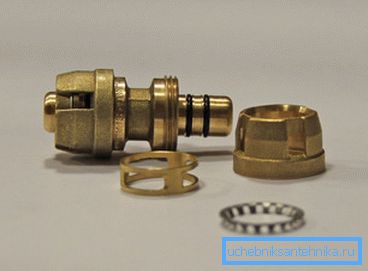

Auton avulla voit liittää muoviset vesiputket ilman hitsausta. Työntösovitin on yksinkertainen rakenne, jossa on O-rengas tiiviste ja ruostumaton kiinnitysrengas, jossa on kielekkeet, jotka estävät putken liikkumisen taaksepäin. lopullinen kiinnitys varmistetaan korkki- mutterilla, jossa on kartiomainen sisäpinta.

Miten liität muoviset vesiputket push-liittimellä?

1. Putki työnnetään voimakkaasti sovittimeen löysällä mutterilla.
2. Mutteri kiristetään käsin, kunnes se pysähtyy.

Hyödyllistä: myyntiin, vaikkakin harvoin, löytyy metalli-muovin työntötarvikkeita.

polyeteeni

Ja täällä on kaksi yhteystapaa suosittu.

hitsaus

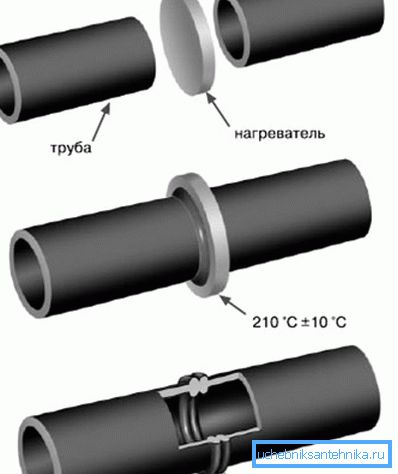

Miten liität polyeteeniputket hitsaamalla?

1. Vierekkäiset elementit on kohdattu, keskitetty ja puristettu juottimon peiliä vasten.
2. Tämän jälkeen päät puristetaan toisiaan vasten ja niitä pidetään, kunnes polyeteeni on asetettu.
3. Lanka (ulottuu sauman putkiosan ulkopuolelle) leikataan.

Päähitsausta käytetään, kun liitetään putket, joiden seinämän paksuus on vähintään 4 mm. Suurella halkaisijalla se vaatii mekaanisia tai hydraulisia laitteita.

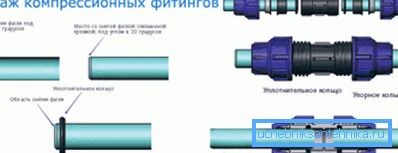

Puristusliittimet

Pienikokoisia putkia yhdistettäessä käytetään muovisia liitoksia, joissa on kumia tai muovia.

Miten liität muoviputket, joiden avulla voit itse vedellä itseään?

1. Liitosmutteri, kaksi lukitusrengasta ja rengasmainen tiiviste ajetaan peräkkäin putkeen.
2. Sitten sovite asetetaan sen päähän.
3. Tiiviste on siirretty siten, että se kulkee liitoksen ja putken väliseen kuiluun, minkä jälkeen se puristetaan vastarenkaita vasten ja kiinnitetään mutterilla. Työkalu ei sovellu, mutteri on kierretty tiukasti käsin.

johtopäätös

Toivomme, että pikakatselu auttaa lukijaa valitsemaan parhaat ratkaisut omiin projekteihinsa. Lisätietoja putkien liittämismenetelmistä mahdollistaa videon tässä artikkelissa.

Onnea!
