Vesiputki: kaukosäädin ja todelliset mitat

Mikä on tämä parametri - kaukosäädin? Miten se vertaa todelliseen putken kokoon? Mitä se esittelee ja missä yksiköissä sitä voidaan mitata? Mitä arvoja se voi ottaa? Artikkelissa yritämme vastata näihin kysymyksiin.

Mikä se on

Kaukosäädin (nimellinen tai nimellinen läpimitta, nimelliskanava) on parametri, joka kuvaa niiden putkien ja liitosten yhteensopivuutta. Esimerkiksi mikä tahansa putki DN25 on yhteensopiva saman ehdollisen kanavan kulman tai kytkennän kanssa.

Vaikka ehdollinen kulku on suunnilleen yhtä suuri kuin sisähalkaisija millimetreinä, se annetaan yleensä ilmoittamatta mitään yksiköitä. Toisin sanoen putken DU40 nimi on oikea, mutta DN 50 mm - ei.

Huomaa: tarkka ehto ehdollisen kulun ja todellisen sisäisen halkaisijan välillä on mahdollista, mutta se on enemmän sattumaa kuin sääntö. Putken DN 65 tai 100 mittoja säätelee sovellettava GOST; Kuitenkin yksi ulkoinen halkaisija ja useita seinämänpaksuusarvoja vastaavat yhtä ehdollista kulkua, joka ilmeisesti antaa jonkin verran vaihtelua sisähalkaisijoissa.

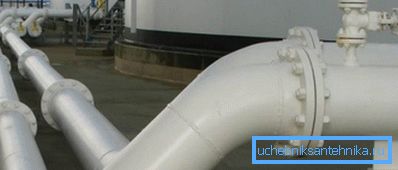

GOST 28338-89 sisältää täydellisen luettelon ehdollisista passeista. Se tarjoaa vaihteluväliä 2,5 - 4000. Koska olemme ensisijaisesti kiinnostuneita LVI-putkistoista, tulevaisuudessa rajoitamme itsemme GOST 3262-75: n mukaisesti valmistettuihin teräsvesi- ja kaasuputkiin; niiden suurin kaukosäädin on rajoitettu 150: een.

On hyödyllistä tietää, että ehdollisen väylän arvojen taulukko valitaan siten, että jokainen seuraava koko kasvattaa putkiston kapasiteettia 60 - 100%. Hän, kuten me muistamme fysiikasta, on verrannollinen poikkipinta-alaan, joka kasvaa halkaisijan neliön jälkeen.

Tuumaa ja kaiverruksia

Vaarana, että lukija sekoittuu entisestään, on mainittava vielä yksi asia, joka koskee putkilinjojen mittoja. Venäjän standardien mukaan putken halkaisijan mittayksikkö on millimetriä.

DM: n tapauksessa sitä ei ole määritelty, vaan se on implisiittinen; tuumaa käytetään kuitenkin vesi- ja kaasuputkiin sekä joitakin abstrakteja ehdollisia kulkureittejä. Niinpä putkea DN20 kutsutaan usein 3/4 tuumaksi ja putkeksi DN32 1 1/4.

Viite: Englanti tuuma on 2,54 cm.

Tässä yksinkertaisessa tuuman muuntamisessa metriseen mittausjärjestelmään tulee meidät odottamattomaan löydökseen.

GOST 3262-75: n mukaan putken DU15 mittojen tulisi vastata seuraavia arvoja:

• Ulkohalkaisija - 21.3.
• Seinämän paksuus on 2,5, 2,8 tai 3,2, riippuen siitä, minkä tyyppinen tuote kuuluu (se voi olla kevyt, tavallinen ja vahvistettu). Niinpä yksinkertainen laskenta antaa meille sisähalkaisijan 16,3, 15,7 tai 14,9 mm.

Samaan aikaan 1/2 tuumaa on 12,7 mm. Mitä tarkoittaa puolen tuuman putken nimi? Vain siinä on mahdollista leikata vastaavan kokoinen putkenleikkaus.

Annamme joitakin arvoja kokoja, joita käytetään usein putkijohtojen asennuksessa.

GOST 3262-75

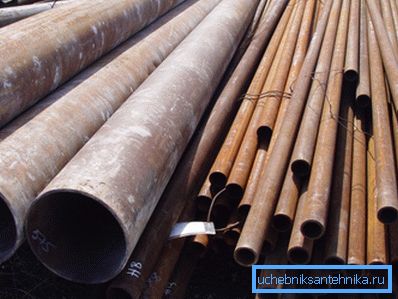

Palataan kuitenkin takaisin vesikaasuputkiin. Saadaksesi selville, mitkä ovat putken DU20 mitat tai mikä on putken DU50 ulkohalkaisija, riittää, että tutkitaan huolellisesti GOST 3262-75, jonka mukaan ne on valmistettu.

mitat

Tässä on täydellinen standardin mukaisten vakiokokojen luettelo. Esimerkiksi putken DU40 kaikkien mittojen selvittämiseksi riittää, että se löytyy taulukosta.

Kiinnitä huomiota! Sisähalkaisija on yhtä suuri kuin ulkohalkaisijan ja seinämän paksuuden kaksinkertainen ero. Kevyelle DU40: lle se on 48 - (3 x 2) = 42 mm.

Muut vaatimukset

Standardi ei sisällä ainoastaan ​​sen tuotevalikoimaa.

Siinä on useita tuotantovaatimuksia.

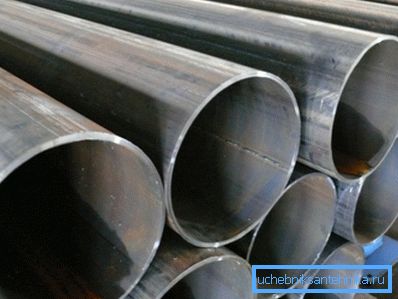

• Kaikki VGP-putket on sähköhitattu, eli ne valmistetaan valssaamalla tasainen runko ja hitsaamalla pituussuuntainen sauma.

• Standardin puitteissa ne voidaan valmistaa sekä ilman korroosiota kestävää päällystystä että sinkitystä.

Hyödyllistä: jälkimmäisen hinta on noin 50% korkeampi.

• Työhydraulisen paineen tulisi olla vähintään 25 kgf / cm2 kevyille ja tavallisille tuotteille ja 32 kgf / cm2 vahvistetulle tuotteelle.
• Suorien segmenttien pituus on 4-12 metriä.. GOST: n mukaan ne voidaan toimittaa mittaamattomina, mittasuhteina ja moniulotteisina pituuksina; jälkimmäisessä tapauksessa jokaiselle leikkaukselle tehdään 5 mm: n suuruinen päästö.

Hyödyllisiä juttuja

Lopuksi, anna meille hyödyllisiä neuvoja talon tai asunnon omistajalle, joka aikoo asentaa vesihuollon tai lämmitysjärjestelmän omin käsin.

• On järkevää käyttää mustaa terästä vain lämmitykseen. Sitten, edellyttäen, että lämmitysjärjestelmä ei nollaudu kesäksi: kosteuden ja ilman pääsyn yhdistelmä on vasta-aiheinen.

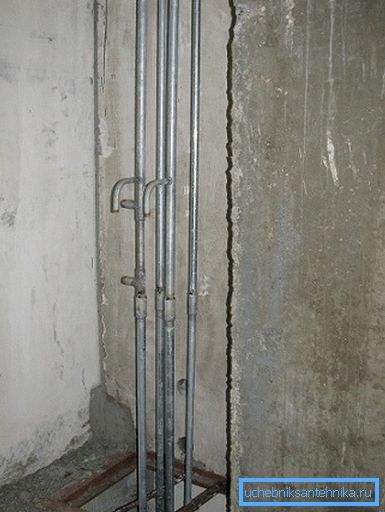

• Sinkityt menevät yksinomaan langoille. Ohje liittyy siihen, että sinkkipinnoite palaa hitsatuissa liitoksissa.

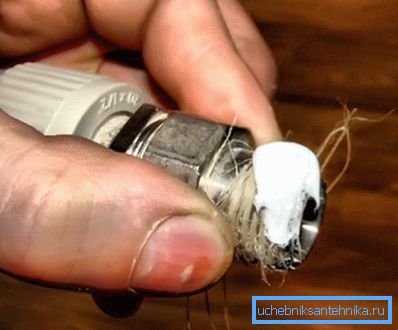

• Kierteisten liitosten tiivistämiseen on helpompaa ja halvempaa käyttää pellavimaalia. Pellava on halpaa, mutta mätää; maali täysin ratkaisee tämän ongelman.

johtopäätös

Toivomme, että lukijalle ehdotettu materiaali auttaa häntä ohjaamaan itseään markkinoilla olevien teräsputkien vakiokokoihin. Kuten aina, lisätietoja löytyy tämän artikkelin videosta. Onnea!
