Vesiliittimet ovat välttämätön osa putkilinjan asennuksessa

Asunnon lämmitysjärjestelmän putkistoja tai putkistoja ei voida asentaa liittämättä yksittäisiä putkisegmenttejä. Myöskään ei ole mahdollista tehdä ilman teräviä kääntöjä sekä putkilinjan haarautumista. Tämän vuoksi emme voi tehdä ilman erikoistyökaluja - varusteita, jotka tarjoavat luotettavan ja tiukan yhteyden.

Varusteiden tyypit

On täysin vaikeaa antaa täydellinen luokittelu, koska paljon riippuu siitä, mikä on ryhmien jakautumisen perusta.

Jos esimerkiksi käytät yhteysmenetelmää tärkeimpänä kriteerinä, voit valita vain kaksi tällaisten laitteiden tyyppiä:

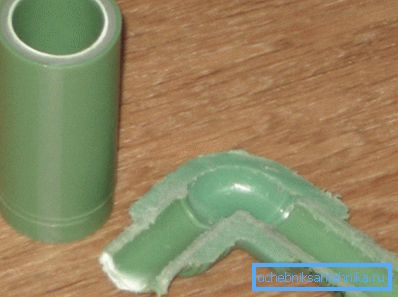

• jakamaton - hitsattuja putkiliitoksia voidaan pitää tämän ryhmän klassisena edustajana. Esimerkiksi muoviputket ja samasta materiaalista valmistetut liitokset (polypropeeni) kuumennetaan yksinkertaisesti erityisellä juottimella ja sitten putki työnnetään pistorasiaan, kun se kovettuu, tiukka liitos saavutetaan;

• erotettavissa oleva - esimerkkinä kierteitetystä liitoksesta, jos putket ovat metallisia, kierteitä voidaan leikata itse putkeen, myös puristusliittimiä voidaan käyttää, liitos korkki-mutteriin on hyvin yksinkertainen ja kätevä;

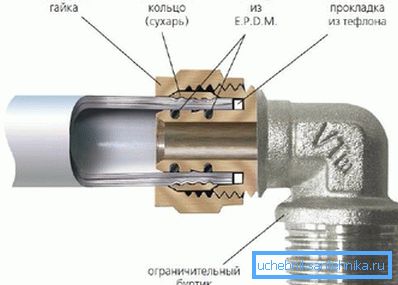

• ehdollisesti irrotettava - liitäntä, esimerkiksi metalli-muoviputket, joissa on korkkimutteri ja puristussormus muodollisesti, vaikka ne luokitellaan halkaisuksi, mutta tarvittaessa se muuttuu kokonaan.

Materiaalista, josta nämä liitoselementit on tehty, voit valita:

• metalli (useimmiten se on messinkimallit);

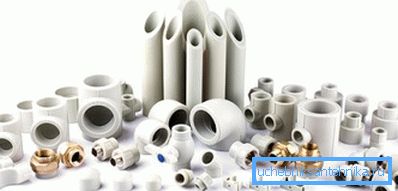

• muovia - pääasiassa polypropeenia ja polyeteeniä käytetään LVI-laitteisiin, joten käytetään myös muovisia varusteita;
• yhdistettynä esimerkiksi polypropyleenivesisäiliöihin runko on valmistettu PP: stä, mutta sisempi osa, johon sekoittin on liitetty, on tehty messinkistä.

Riippumatta siitä, mitä tiettyjä malleja käytetään - muoviset muovi- tai metalliosat, ne voidaan jakaa seuraaviin:

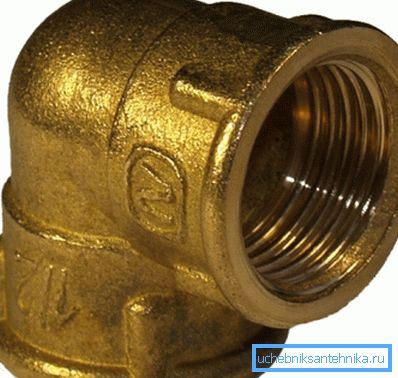

• kulmat, mutkat - niitä käytetään siinä tapauksessa, että joudut varmistamaan putkilinjan pyörimisen tietyssä kulmassa. Pyörimiskulma muuttuu tietyn vaiheen kanssa;

Kiinnitä huomiota! Jotkut putket, kuten metalli-muovi, metalli voidaan taivuttaa asennuksen aikana. Tämä minimoi yhteyksien tarpeen ja antaa tasaisemman käännöksen, jolloin painehäviö on vähäinen.

• kytkentä - putken osa putkilinjan molempien päiden yksinkertaiseen liittämiseen;

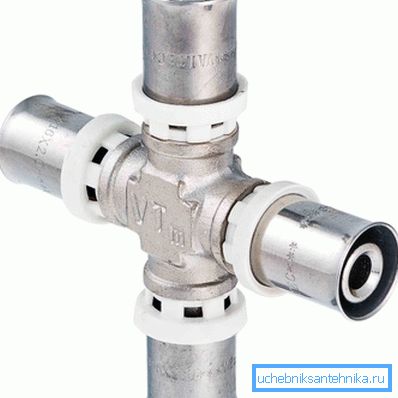

• monimutkaisen solmun luomiseksi on hyödyllinen elementti, kuten poikkileikkaus, ja siihen kiinnitetty palloventtiili mahdollistaa myös virtausliikkeen säätämisen tarvittaessa jakamalla sen kahteen piiriin;

• jos pääputken virtaus on tarpeen "kertoa", käytetään tees - vesiliitäntälaitteiden liittämiseen tarkoitettuja varusteita;
• Voit myös huomata erilaisia ​​pistokkeita ja sovittimia - niitä käytetään, kun tarvitset kaksi eri halkaisijaltaan putkea.

Lyhyt kuvaus suosituista sisäisistä varusteista

Melko usein kaikki työt putkiston, lämmityksen ja viemärin asentamiseen talossa tehdään henkilön omin käsin, joten lyhyt kuvaus tähän tarkoitetuista varusteista ei ole tarpeeton.

Metalliputkiliitäntä

Yksinkertaisin ratkaisu on leikata langat putkien päissä ja liittää ne, kun olet aiemmin suorittanut FUM-kierroksen nauhalla tai tavallisella hinauksella, joskus myös hitsausta käytetään. Litteä yhteysmuoto kotona ei koske.

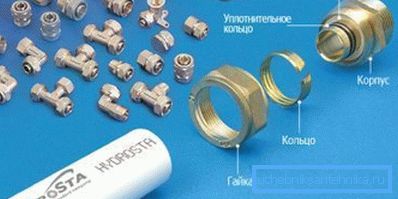

Viime aikoina liitokset, joissa käytetään korkki- mutteria ja puristusrengasta, ovat yleistyneet. Liitosmutteri on yksinkertaisesti laitettu putkeen, sitten puristusrengas, pysäytysrengas, tiivistysholkit. Sitten mutteri ruuvataan ensin kädelläsi ja sitten kierteellä olevalla avaimella.

Kiinnitä huomiota! Jos kierteitetty tai hitsattu nivel kykenee kestämään merkittävän mekaanisen rasituksen, ei puristus ole. Yhdiste voi haluttaessa tuhota paljain käsin.

Tällainen putkiliitäntä on kuitenkin suosittu. Ensinnäkin on epätodennäköistä, että hyväksikäytön aikana sen on kestettävä huomattavia ponnisteluja. Toiseksi, tällaisen asennuksen hinta ylittää hieman 100 ruplaa, perheen budjetti - arvo on täysin huomaamaton.

Muoviputkien liittimet

Muoviputkistojen yhteydessä on myös useita liitäntävaihtoehtoja. Hitsausliitännälle annetaan polypropeeniliitoselementtejä.

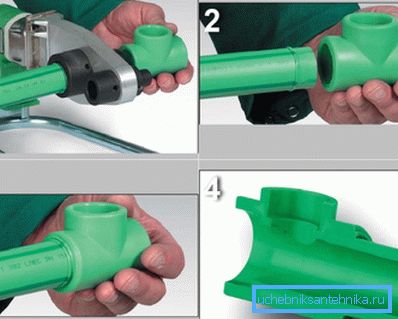

Ohjeet työn suorittamisesta näyttävät tältä:

• putki leikataan, leikkauksen on oltava sileä ilman viisteitä;
• sitten tarvitaan erityinen juotin. Lämmityselementti on vähän kuin rauta, jolle on sijoitettu pieniä osia eri läpimittaisia ​​metalliputkia. Kun tämä osa on lämmitetty käyttölämpötilaan, kiinnitys ja itse putki laitetaan siihen;
• odottaessasi pari minuuttia putki työnnetään nopeasti siihen. On tärkeää, ettei vino ole. Osa sulasta muovista puristaa ulos, muodostaen kehyksen reunan ympärille - tämä on aivan normaalia.

Melko usein HDPE-putkia (matalapainepolyeteeni) käytetään vedensyötön ulkoisen osan asettamiseen.

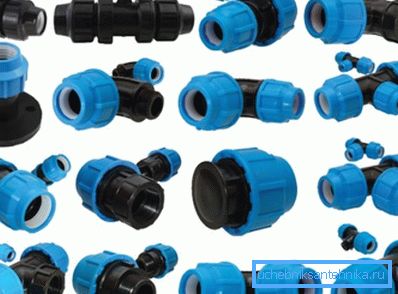

Tässä tapauksessa liitäntöjen lukumäärä on minimaalinen, käytetään veden syöttöön tarkoitettuja puristus PND-liitäntöjä - sen laite on lähes identtinen tavanomaisten puristusmalleiden kanssa:

• korkkimutterin sijasta käytetään muovikorkki-mutteria;
• laitteen runko on valmistettu polypropeenista;
• Tiukan nivelen aikaansaamiseksi käytetään kumirenkaita.

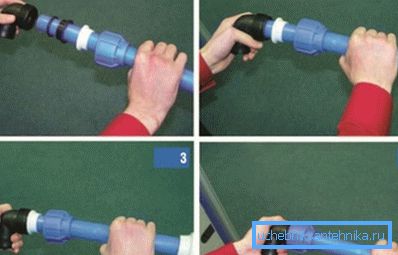

Putkien päät on kytketty samalla tavalla kuin tavanomaisissa puristusmalleissa. Toisin sanoen putkeen on asetettu korkki-mutteri ja tiivisteen tiiviste, sitten putkilinjan pää työnnetään runkoon, kunnes se epäonnistuu, ja mutteri ruuvataan kierteeseen.

Kiinnitä huomiota! PND on erittäin herkkä UV-säteilylle, on toivottavaa rajoittaa sitä, kuinka kauan se pysyy auringossa.

Mitä tulee luotettavuuteen, vedensyöttölaitteilla ei ole erityisiä haittoja. Ainoa heikko kohta on tiivisterengas, joskus se voi aiheuttaa vuotoa. Niinpä säännöllisesti kannen mutteri on kiristettävä.

Yhteenvetona

Putkilinjan asettaminen on lähes mahdotonta ilman liitososien käyttöä. Näiden laitteiden valikoiman avulla voit järjestää minkä tahansa monimutkaisuuden omaavan järjestelmän, mutta tämän elementin asentaminen ei aiheuta vaikeuksia. Alhaisen hinnan ja luotettavuuden ansiosta tämä takaa eri tyyppisten varusteiden kysynnän.

Tämän artikkelin video näyttää esimerkin useiden HDPE-liitäntöjen asentamisesta.
