Vesijohtoputken asettelu: kaaviot ja käytetyt materiaalit

Mitä putkia tulisi käyttää veden liuottamiseen uuteen asuntoon tai mökiin? Miten liittää LVI-kalusteet? Mitä eroa on vesiputkien sarja- ja keräilyjakaumassa asunnossa?

Kumpi on käytännöllisempi? Yritetään vastata näihin kysymyksiin.

Materiaalivalinta

Aluksi päätämme putkien valinnasta.

Huomaa: jätämme huomiotta päätöksen, joka on tavallista Neuvostoliiton tyyliin rakennetuille koteille, hitsattujen tai koottujen teräsputkien vesiputket. Monien modernien materiaalien valinnoilla on yksinkertaisesti mahdotonta esittää hyviä argumentteja.

Mikä on vielä?

Luettelo

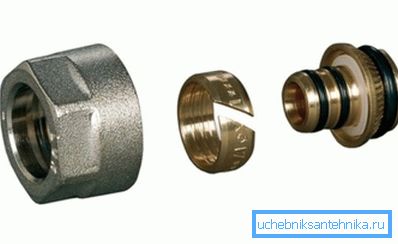

• Metalli ja muovi. Näiden putkien maine on melko pilaantunut nykyisistä puristusliittimistä; he eivät kuitenkaan ansaineet kritiikkiä: ainoa syy vuotoon oli vikoja asennuksen aikana, kumitiivisteiden siirtymisestä putken ovaliteetin ja poistamattoman viiston vuoksi. Lisäksi vuotojen aikana ei havaittu puristuselementtejä, joiden käyttö on ollut hyvä kymmenen vuotta.

• polypropeeni. Polypropeeniputkilla jakelu vaatii tiettyjä taitoja; Lisäksi tarvitset erityisen työkalun - matalan lämpötilan juottimen.

Kuuman veden kohdalla on parempi käyttää polypropeenia, joka on vahvistettu kuitu- tai alumiinifoliolla: vahvistus vähentää merkittävästi putkilinjan venymistä lämmityksen aikana. Pitkillä suorilla osuuksilla on kuitenkin asennettava kompensaattorit - U-muotoiset mutkat.

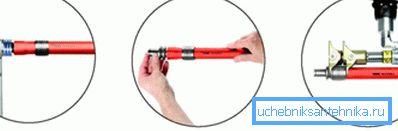

• Silloitettu polyeteeni. Toisin kuin perinteisessä HDPE: ssä, se on paljon lämpöä kestävämpi ja toimii täydellisesti kuumassa vedessä. Kuva on joustava ja yksinkertainen asennus varusteisiin.

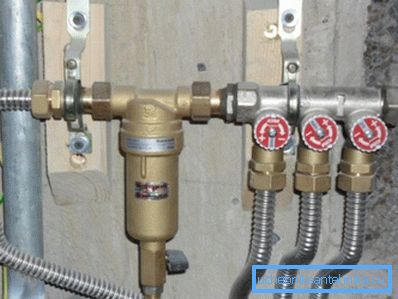

• Aallotettu ruostumaton teräs - Paranoivan vuokralaisen valinta. Kyky sietää jopa 130-140 asteen lämpötiloja ja jopa 25 ilmakehän paineita yhdistetään jälleen puristusliittimien joustavuuteen ja yksinkertaiseen asentamiseen.

kulut

Putkien ja varusteiden hinta on yksi ratkaisevista tekijöistä materiaalin valinnassa. Kuinka paljon ostaja maksaa lineaarisen lineaarimittarin kussakin luetelluista vaihtoehdoista?

Huomaa: hinnat ovat erittäin riippuvaisia ​​tuotteen valmistajasta. Vertailun vuoksi tuotemerkkien käyttämät tuotteet, jotka ovat suunnilleen samalla tasolla; Voit aina löytää huomattavasti kalliimpia tai halvempia tarjouksia.

Näyttää siltä, ​​että kaikki on selvää: vähittäismyyntihinnat jaetaan hyvin selkeästi.

Kortit kuitenkin sekoittavat meidät lisäkustannuksiin.

• Halvimmat varusteet ovat polypropeenia. Pienellä marginaalilla toinen paikka on ristikkäisen polyeteenin liittimillä. Metallipinnoitetun muovin ja aaltopahvin ruostumattomasta teräksestä valmistetut tuotteet ovat paljon kalliimpia.
• Metalli-muovi on asennettu puristusliittimiin kahdella säädettävällä avaimella; Ne auttavat myös kokoamaan ruostumattoman teräksen rakenteen. Polypropeenille tarvitaan juotin, jonka kustannukset ovat 600–1 500 ruplaa, silloitetulle polyeteenille - 8–12 tuuman pidennykselle.

Tekijä tällä hetkellä asuu todennäköisesti metalli-muovilla, koska hän on tutkinut kaikki tämän materiaalin ominaisuudet hyvin. On kuitenkin täysin mahdollista, että lukija tekee oman taulukon riveistä.

järjestelmiä

Palataan kuitenkin asetteluun. Mitä vaihtoehtoja on mahdollista?

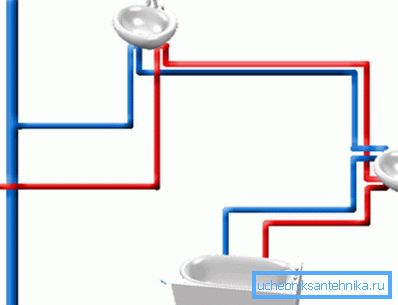

johdonmukainen

Voit nähdä sen katsomalla minkä tahansa Neuvostoliiton rakennuksen kylpyhuoneeseen. Kaikki LVI-laitteet on liitetty yhteiseen putkipariin - kylmän veden ja kuumavesihuoltoon, haarautuneisiin teihin.

Tämän järjestelmän edut ovat yksinkertaisuus ja edulliset kustannukset. Onko sillä puutteita?

Sarjayhteyden pääasiallinen ongelma on yhden saniteettilaitteen paineen lasku, kun vesi virtaa toisen läpi. Suuri ja vahingollinen sanat suihkusta henkilölle, joka käänsi veden keittiöön, ovat ominaisia ​​peräkkäiselle järjestelmälle.

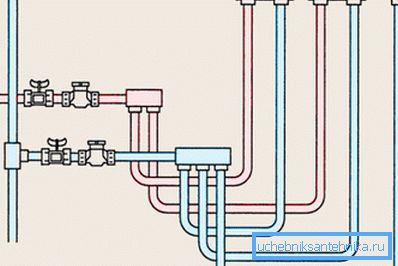

moninainen

Tällöin syöttölaitteesta toimitetaan kerääjä, joka on varustettu kussakin laitteessa olevilla sulkuventtiileillä. Kaikkien hanojen, suihkun ja wc: n liner on myös yksilöllinen. Jos putken poikkileikkaus keräimeen on korkeampi kuin saniteettilaitteiden poikkileikkaus, voit unohtaa painehäviön.

Mikä on saalis? Suurissa putkivirroissa ja siinä, että nämä putket eivät millään tavalla koristele seinämiä.

Muuten: jos viemäriputkien ja putkiston johdotukset tehdään ennen uuden talon tai asunnon viimeistelyä, ne voidaan poistaa väärien seinien varalta.

sekoitettu

Molemmat järjestelmät voidaan yhdistää samassa kylpyhuoneessa. Tyypillinen esimerkki on, kun pesuallas, keittiön pesuallas ja suihkukaappi on yhdistetty keräilijän kautta, ja pesukone ja wc-kulho on kytketty toisiinsa.

Mikä järjestelmä on parempi valita, kun asennat vesiputken omin käsin?

• Jos kaupungin asunnossa kaikki saniteettilaitteet sijaitsevat samassa linjassa nousuputken toisella puolella, valinta on johdonmukainen. Painehäviö kuvattuja materiaaleja käytettäessä minimoidaan niiden alhaisen hydraulisen vastuksen ansiosta.

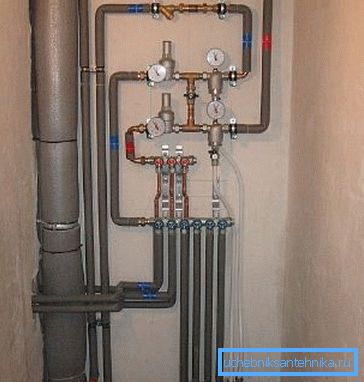

• Asunnoissa, joissa nousuputket sijaitsevat kylpyhuoneen ja wc: n tai kylpyhuoneen ja keittiön välillä, on parempi olla keräilijä. Putkien määrä ei muutu, mutta venttiilien pitoisuus yhdessä pisteessä on erittäin kätevä.

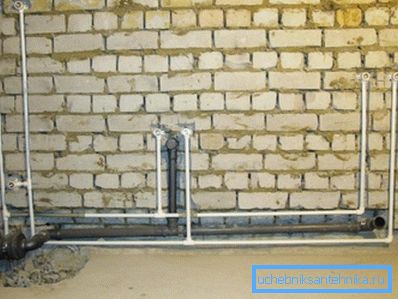

• Mökin opetus määräytyy jälleen sen ulkoasun perusteella. Yleensä keräilijä on perusteltua, jos usein useiden vesivirtauspisteiden samanaikainen käyttö.

johtopäätös

Toivomme, että lukijalle tarjottavat tiedot auttavat häntä tekemään oikean valinnan. Tämän artikkelin video sisältää lisää materiaaleja siitä, miten vesiputkien jakelu voidaan toteuttaa (ks. Myös artikkeli Putkien levitys kylpyhuoneessa: miten tämä tehdään).

Onnea!
