Valurauta putkityyppinen putki gost 9583 75: n mukaan:

Valurautaputket ovat pääsääntöisesti johdonmukaisia ​​viemäriin. Harvat tietävät, että niitä on käytetty massiivisesti vesijohtojen sijoittamiseen yli kaksi vuosisataa. Tässä materiaalissa tutkitaan valurautaputkien ominaisuuksia, GOSTin vaatimuksia, sovellettavia asennus- ja korjausmenetelmiä.

Valurauta tai teräs

Ne, jotka olivat Peterhofin kellarissa, kiinnittivät varmasti huomiota massiivisiin putkiin, jotka toimittavat kuuluisia suihkulähteitään vedellä. Tämä on yksi vanhimmista toimivista rautaputkista ennen aikamme. Se rakennettiin vuosisatoja; Samaan aikaan kuninkaallisen asunnon rakentajat eivät rehellisesti puhuneet kustannuksista.

Viime vuosisadan toisella puoliskolla taloudellinen hyödyllisyys tuli esiin. Miksi rakentaa vesihuoltojärjestelmä, jossa on puolen vuosisadan resurssi, jos 40 vuoden kuluttua kaupungin alue laajenee ja rakentaa uudelleen uusien moottoriteiden asettamisen myötä?

Tällöin teräksen päävesijohdot tulivat laajalle levinneiksi - suhteellisen halpoja ja ennen kaikkea paljon teknologisesti kehittyneempiä asennuksen kannalta.

Vinkki: sähköhitsaus ja ulkoinen vedeneristys bitumilla suoritetaan paljon nopeammin kuin manuaalinen kohokuviointi ja pistorasian täyttäminen.

Säästämisen seuraukset ovat melko ennustettavissa ja ovat edelleen tuntuvia:

• Maanpinnalle asetetun putken resurssi on vedenpitävyyteen huolimatta harvoin yli 30-40 vuotta. Tämän ajan jälkeen lukuisat sen fistulat tekevät juomaveden häviämisen mahdottomaksi.

Kummallista: paikallisten viranomaisten, Sevastopolin, kaupungin, jossa kirjoittaja asuu, arvioiden mukaan vesihuollon verkon heikkenemisen vuoksi 40% vedestä menetetään.

• Paitsi että: teräsputki kasvaa aktiivisesti kalkkikerroksilla ja ruosteella. Parin vuosikymmenen välein vapaata tilaa voidaan pienentää 3-4 kertaa, jolloin paine- ja ohjattavuutta pienenee.

Mitä valurauta näyttää tylsältä pohjalta?

• Oikealaatuinen ulkoinen vedeneristys on maadoitetun putken todellinen käyttöikä vähintään sadan vuoden ajan.
• Putki ei käytännöllisesti katsoen ylitä sisäpuolelta.

Valurautateollisuuden ainoa ongelma on suuri herkkyys maaliikenteelle: kun teräsputki on hieman epämuodostunut, valurauta puhkeaa.

standardi

Nykyinen standardi harmaiden valurautojen vesiputkille otettiin käyttöön vuonna 1977; Viimeiset muutokset tekstiin tehtiin hiljattain, vuonna 2011. Joten, mitä pitäisi olla valurautaputket vesihuoltoon GOST 9583-95 mukaisesti?

mitat

Standardi tarjoaa valurautaiset vesiputket kolmeen luokkaan seinämän paksuuteen - LA, A ja B.

Putken juoksumittarin massa vaihtelee 11,3 kg: sta (65 mm, LA-luokka) 627 kg: iin (1000 mm, luokka B). Standardissa säädetään kellon muotoisten putkien, joiden pituus on mitattu (2; 3; 4; 5; 6; 7; 8; 9 ja 10 metriä) ja mitattamattoman pituuden, tuotantoa 2–10,5 m.

vaatimuksista

Sylinterin siirtyminen pistorasiaan voidaan tehdä kaltevuudella tai reunan muodossa.

Valurautaputkien mitat vesihuoltoon voivat poiketa nimellisarvoista seuraavissa rajoissa:

• Mittaputken pituus on +20.
• Seinämän paksuus - -1 + 0,5.
• Ulkohalkaisija (enintään 300 mm) - + - (4.5 + 0.0015D).
• Ulkohalkaisija (yli 300 mm) - + (4.0 + 0.0015D) - (5.0 + -0.0015D).
• Pistokkeen sisähalkaisija on + (2,5 + 0,002 D) - (1,5 + 0,002D).

Huomaa: kun D lasketaan toleransseja laskettaessa, otetaan nimellishalkaisija.

Ovaliteetti ei voi päätellä putkea normalisoituihin poikkeamiin nimellisestä koosta. Putken todellisen massan poikkeama lasketusta ei voi olla yli viisi prosenttia. Putkille tehdään hydrauliset painekokeet, jotka määräytyvät niiden luokan ja nimelliskoon mukaan.

Huomaa: vesijohtopaine ei yleensä ylitä 3-4 ilmakehää. Jopa 8-10 kgf / cm2 se voi nousta vain pumppauksen jälkeen, talon tai pienen mikrorakenteen insinöörijärjestelmässä.

Kelloa vastapäätä oleva putken pääty tulee leikata kohtisuoraan akseliinsa, jonka poikkeama on enintään 0,5 astetta.

Tuotteen sisä- ja ulkopuolella on suojaava myrkytön materiaali. Tässä tapauksessa päällysteen ei pitäisi häiritä tukiliitoksen tiivistämistä, irrottaa ja pehmentää lämpötiloissa, jotka ovat enintään +60 ° C.

Tärkeää: putkilinjan asiakkaan osia voidaan toimittaa ilman päällystystä.

Asennus ja korjaus

Miten valurauta putkisto putkea asennuksen aikana? Ovatko pistorasiat halkeamia ja hakattu?

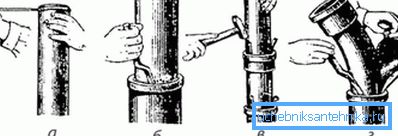

Putkipistokkeen tiivistämisen päävaihe on sen tiivistys orgaanisella kuidulla öljytetyllä cabolilla. Valjaat sopivat keskitetyn kelloniveleen mahdollisimman tiiviisti, minkä jälkeen se tiivistetään käsin jarruttamalla ja vasaralla.

Butt pieni tiiviste: cabol on suojattava biologiselta hajoamiselta, mekaanisilta vaurioilta ja muilta vahingoilta.

Miten tämä tehdään?

• Perinteinen sementtimerkki 400. Vesisementtiseos, joka on valmistettu suhteessa 1: 9 niin tiiviisti kuin mahdollista, tukkii pistokkeen ja tiivistyy tiivistämällä, kunnes se alkaa pomppua sementtipistokkeesta. Sitten kello on kääritty märällä kankaalla jopa päivän ajan.

• Asbestisementtiseos, valmistetaan suhteessa 1: 2, minkä jälkeen lisätään 10 - 12 tilavuusprosenttia vettä. Se tiivistetään sementiksi; Asbestikuidut estävät halkeilun.

Tärkeää: samalla menestyksellä voit käyttää kuitupohjaista lasikuitua.

• Sementin laajentaminen. Toisin kuin tavallinen, se ei vaadi tiivistymistä.
• Rikki sulaa lisäämällä 10 - 15% jauhettua kaoliinia. Ilmeisistä syistä voit kaataa vain pystysuoraa tai kaltevaa pistoketta; Harmaa kokoonpano sinetöidään yleensä tehtaalla.
• Lyijy sulaa.
• Lopuksi lyijyä voidaan käyttää kannan leimaamiseen.. Ohut tanko pehmeästä metallista täyttää uran tiukasti ja suojaa luotettavasti orgaanista kuitua.

Tärkeää: lyijy ja sen yhdisteet ovat myrkyllisiä. Asbestikuitu ja kuitu eivät myöskään ole niin hyödyllisiä hengityselimissä. Täältä - ilmeinen ohje: kun teet asianmukaista työtä omin käsin, älä unohda henkilökohtaisia ​​suojavarusteita.

Valurautaisen vesiputken korjaus on mahdollista vain pienillä poikittais- tai pitkittäisillä halkeamilla, jotka ovat kaukana pistorasiasta: tässä tapauksessa putkilinjaosaan on asennettu valurautaa tai teräspuristinta, jossa on kumitiiviste. Muissa tapauksissa (lohkot, pitkittäiset halkeamat, joilla on pitkä pituus) putkiosa vaihdetaan.

vaihtoehtoja

Pallografiittivalurauta

Ensimmäinen tuttavuus

Tämän vähennyksen alla on ns. Korkean lujuuden nodulaarinen valurauta.

Termin merkityksen selittämiseksi sinun täytyy lyhyesti kaivaa fysiikan luonnonvaroihin.

• Kaikkien tärkeimpien valuraudan erot teräksestä - hauraus, alhainen sitkeys ja korkea korroosionkestävyys - määräytyvät siinä, että siinä on yksi hiili - grafiitin muodoista.
• Säännöllinen grafiitti on pienikokoisten litteiden vaakojen muodossa. Kuitenkin, kun uudelleenkiteytys tapahtuu, kun jotkut lisäaineet viedään sulaan harmaan rautaan (erityisesti magnesiumiin ja sen yhdisteisiin), se muuttuu pallomaiseksi.
• Samaan aikaan metallien fysikaaliset ominaisuudet muuttuvat merkittävästi: se saa viskositeetin, plastisuuden ja iskunkestävyyden kestävyyden säilyttäen korroosionkestävyyden.

Erityisen mukavaa on, että tonnin materiaalin hinta muuttuu hieman muutoksen aikana. Hiilen uudelleenkiteyttämisen aiheuttavien lisäaineiden kokonaismäärä ei ylitä 0,08 painoprosenttia rautaa.

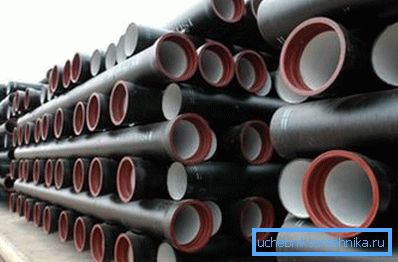

Korkean taajuuden rautaryhmästä tulevat putkilinjojen vesiputket ovat tällä hetkellä tärkein vaihtoehto harmaan valuraudalle.

• Puristus- ja taivutuslujuus on parempi kuin valurauta, puhumattakaan kaikenlaisista muoviputkista. Niinpä VCHSH-vesijohtojen putket voidaan asentaa kiireisten moottoriteiden alle ja epävakaille maaperille. Niillä on kaikki teräksen ominaisuudet, paitsi Achilles-kantapää - alhainen korroosionkestävyys.

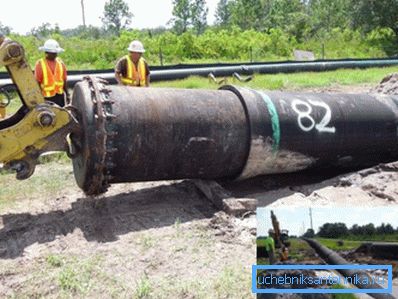

• Pistokkeiden työvoimavaltaisen ja ei-teknologisen kohokuvioinnin ongelma on täysin ratkaistu. Käytettävien pistorasioiden sijasta renkaan kumitiivisteillä. Tietenkin merkittävien putkikokojen avulla pistorasioiden kokoonpano sisältää raskaiden koneiden käytön; näiden putkien massa ei kuitenkaan missään tapauksessa salli putkilinjan asentamista manuaalisesti.

Kiinnitä huomiota! Kumitiivisteiden käyttö mahdollistaa liitäntäliitoksen lievän muodonmuutoksen (putkien suhteellisen aseman muutos) kiristämättä.

Sääntelyasiakirjat

Paineputkistojen tuotantoa VChGH: sta säännellään erillisellä standardilla - GOST R ISO 2531-2008.

Korosta sen keskeiset kohdat.

1. Asiakirjan mukaan putkien ja liittimien nimelliskoko voi olla 40 - 2600 millimetriä, joten VChG: n avulla voidaan rakentaa valtateitä, jotka ruokkivat koko kaupunkia.
2. GOSTin mukaan metallin koostumuksella ei pitäisi olla haitallista vaikutusta veden koostumukseen.
3. Putkien pituutta säännellään standardin mukaan niiden nimellishalkaisijan mukaan:

Suurin sallittu kaarevuus on enintään 0,125% putken pituudesta.

Koska putkilinjan ulkopinnoitetta voidaan käyttää käyttöolosuhteista riippuen:

• Sinkkimetalli.
• Sinkkimaali (sinkkijauhe polymeerisessä sideaineessa).
• Polyeteeniä.
• Polyuretaania.
• Kuitusementti.
• Liima-polymeerinauha.
• Epoksihartsi.
• Bituminen mastiksi tai maali.

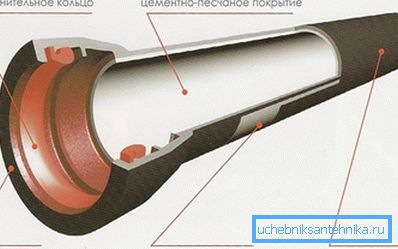

Putkien ja varusteiden sisäistä suojausta varten on sallittua käyttää:

• Sementtilaastit (Portland-sementti, Portland-kuonan sementti ja korkea alumiinioksidisementti).
• Polyeteeniä.
• Polyuretaania.
• Epoksihartsi.
• Bitumimaali (mastiksia).

Putkilinjan osien merkinnöissä on mainittava:

• Valmistaja (nimi tai tavaramerkki).
• Valmistusvuosi.
• Merkintä materiaalista (VChGH).
• Nimelliskoko.
• Standardi, jolla tuote valmistetaan.

polyeteeni

Polyeteenipaineputket ovat nykyään tärkein vaihtoehto valuraudalle.

Yksityiskohtainen tuttavuus heidän kanssaan on selvästi materiaalimme ulkopuolella, joten kiinnitämme huomiota vain niiden keskeisiin ominaisuuksiin.

• Valmistajat arvioivat polyeteenin käyttöiän sumuisiksi 50 + vuodeksi. Käytännössä tätä materiaalia voidaan pitää lähes ikuisena.
• Seinien talletukset, jotka vähentävät putken luumenia, eivät voi periaatteessa olla. Polymeerin sileä pinta, jolla on erittäin alhaiset tarttumisominaisuudet, ei yksinkertaisesti salli tukkeutumisen muodostumista.

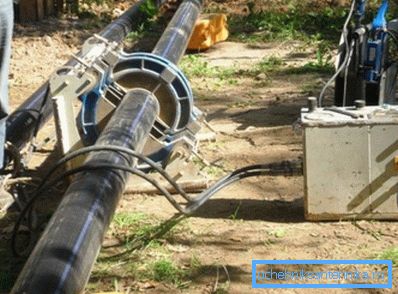

• Kaikki liitännät tehdään pistoshitsauksella. Liitoksen lujuus on vähintään 80% kiinteän putken lujuudesta.

Ainoa valitus polyeteenille, joka mahdollistaa valurautaputkien pysymisen markkinoilla tähän päivään asti, on korkea plastisuus ja sen seurauksena erittäin maltillinen rengasjäykkyys. Polyeteeniputkea voidaan asentaa deformoituvaan maahan vain raudoitetun betoniputken suojauksella.

johtopäätös

Harkitsemme tuttavamme klassisiin ja moderneihin ratkaisuihin, joilla vesijohto on onnistunut. Kuten tässä artikkelissa, tässä artikkelissa oleva video tarjoaa lisämateriaalia. Onnea!
