Ulkoputken halkaisija - sinun tarvitsee tietää kokoista

Jätevesijärjestelmien, lämmön ja vesihuollon suunnittelussa yksi tärkeimmistä tehtävistä voidaan kutsua putkilinjan oikeaan valintaan. Tämä ei koske ainoastaan ​​materiaalia vaan myös sen kokoa, erityisesti putkien ulkohalkaisijaa.

Mitä koko vaikuttaa

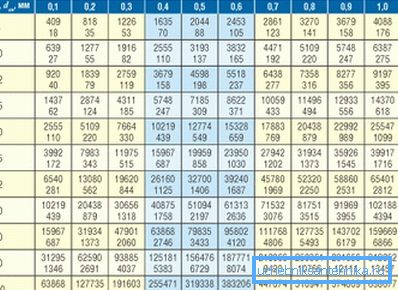

Kaikkien putkien päätehtävä on nesteen (kaasun) kuljetus, joten voit lyhyesti kuvata minkä tahansa talon järjestelmän toiminnan periaatetta (jätevedet, lämmitys, kaasuputki, ilmanvaihto jne.). Näin ollen tärkein kriteeri sen tehokkuudelle on läpäisevyys, so. nesteen tai kaasun määrä, joka kulkee osan läpi aikayksikköä kohti.

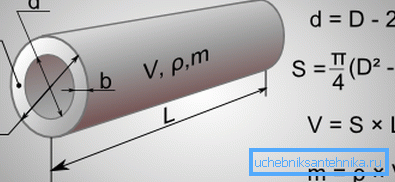

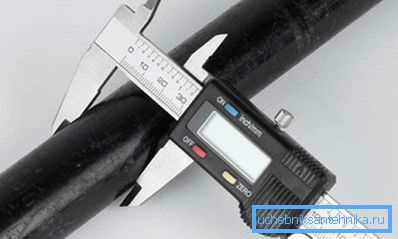

Suunnitteluvaiheessa otetaan yleensä huomioon putken ulompi ja sisähalkaisija. Sisäinen vaikutus suoraan läpimenoon ja ulkoisen ja sisäisen välisen erot voidaan arvioida seinämän paksuuden ja siten myös vahvuuden perusteella.

Tämä on erityisen tärkeää, kun suunnitellaan lämmitysjärjestelmiä, putkistoja, koska ne toimivat paine-tilassa. Jos yrität säästää ja käyttää putkistoa kylmään veteen lämmitysjärjestelmässä, lähitulevaisuudessa se on muutettava.

Ensi silmäyksellä ei pitäisi syntyä ongelmia, riittää vain kiinnittää huomiota merkintöihin. Todellisuudessa tässä asiassa on melko vähän haittaa, koska ei metristä, mutta tuumaa käytetään kokoelman nimitysjärjestelmää.

Halkaisijan merkinnän ominaisuudet

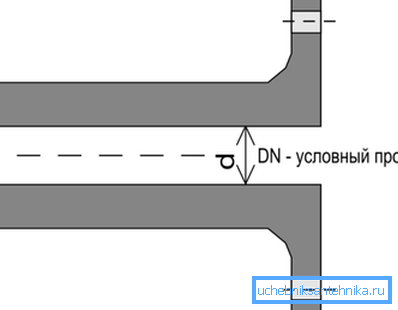

Tavallisissa millimetreissä tai tuumissa määriteltyjen mittojen lisäksi käytetään myös nimellishalkaisijan käsitettä - toisin sanoen luumenin kokoa. Niinpä viattomia ensi silmäyksellä putken Du25 ulkohalkaisijan muodossa oleva merkintä on aluksi virhe, koska lyhenne DU käytetään yksinomaan sisäisenä ulottuvuutena.

Sama koskee putken Du32 ulkohalkaisijan nimeämistä, tässä tapauksessa joko etuliite "Do" tai sana "ulkona" on poistettava. Muussa tapauksessa myymälä voi viettää yli yhden tunnin yrittäessään löytää olemattoman koon.

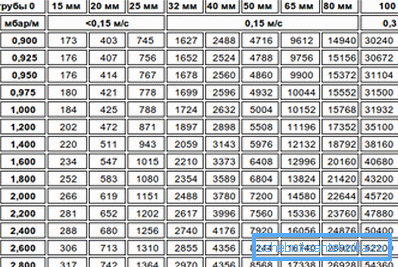

Kiinnitä huomiota! Käyttämällä Du-arvoa voit arvioida karkeasti läpimenon. Aluksi ne valitaan siten, että jokainen seuraava arvo antaa läpäisevyyden kasvun 60% - 100%.

Työskennellessäsi eri materiaaleilla, esimerkiksi kun vaihdat osan vanhasta valurautajärjestelmästä muoviksi. Ohjeet putkityötöiden toteuttamiseen keskittyvät pääsääntöisesti tekniikkaan kiinnittämättä erityistä huomiota vakiokokojen valintaan. Erilaisten numerojärjestelmien ongelmat voivat esiintyä myös kokeneiden käsityöläisten keskuudessa.

Polypropeeniputki

Sitä voidaan käyttää lämmitysjärjestelmien ja putkiston asennukseen. Pääsääntöisesti 20 - 110 mm: n koko on valittu, vaikka sitä ei käytännössä käytetä yksityiskodeissa. Valmiiden tuotteiden parametrien on täytettävä GOST R 52134-2003.

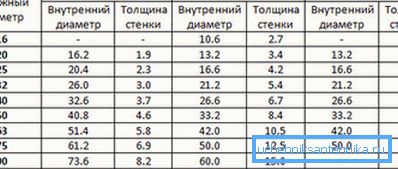

Kun päätetään ottaa huomioon polypropeeniputkien ulkohalkaisija. Tosiasia on, että seinämän paksuus vaihtelee brändin mukaan. Niinpä PN10-tuotemerkin ulkohalkaisija 32 vastaa sisähalkaisijaa - 26,0 mm. Ja PN20-brändin osalta DN: n pituus kasvaa 21,2 millimetriin.

Valittaessa on tärkeää, että ulkoiset ja sisäiset mitat eivät sekoitu. Joten jos kysymys on siitä, onko putken halkaisija 32 mm ulkoinen tai sisäinen, niin se on todennäköisesti ulkoinen. Loppujen lopuksi Du 32 ei yksinkertaisesti ole olemassa, lähin arvo on 32,6.

Kiinnitä huomiota! Jos kaikki työ tehdään käsin, on parempi, että kaikki elementit ovat samalta valmistajalta ja samalta erältä. Tämän vuoksi ulkoiset ja sisäiset parametrit vastaavat toisiaan.

Voit mainita keskimääräiset tiedot yleisimmistä PP-putkista. Joten, lämmityksen asennusta käytetään useimmiten koossa 20 - 32 mm. lämmitysputkien paksuus on harvoin yli 50 mm. (Katso myös artikkeli Jäteveden putkien ja liitäntöjen tyypit: ominaisuudet.)

Teräs- ja valurautaputket

Yhden artikkelin puitteissa on yksinkertaisesti mahdotonta mainita kaikkia runkokokoja, niitä on satoja, ja ne vaihtelevat myös tuotantomenetelmän mukaan:

• kuumavalssattu putki. Standard GOST 8732-78 kertoo, että tämän tekniikan avulla valmistettujen teräsputkien ulkohalkaisijat vaihtelevat välillä 20 - 550 mm (noin 70 vakiokokoa). Jos otamme huomioon myös sisäisen, voit valita useita satoja, jos ei tuhansia kokoja, koska sinun on myös otettava huomioon seinän paksuus;

• kylmä vuokraus. GOST 8734-75 tunnistaa yli 70 kokoa, ja tilanne on sama kuin kuumavalssatuilla putkianalogeilla, eli seinän paksuus vaihtelee laajalla alueella.

Pidä mielessä koko alue, tietenkin, ei ole välttämätöntä. Riittää navigoimaan ainakin yleisimmissä kooissa. On hyvä pitää mielessä esimerkiksi teräsputkien sisä- ja ulkohalkaisija, joita käytetään vesihuollon järjestämiseen.

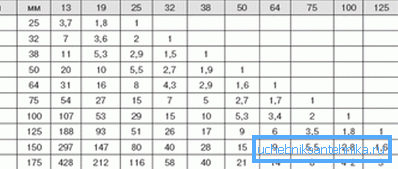

Mutta monien tärkein mysteeri on tuumamerkintöjen dekoodaus. Tämä on erityisen tärkeää, jos liitos on kierteitetty, vaikka pieni epäsuhta ei salli tiivistetyn liitoksen luomista, mikä voi tulevaisuudessa johtaa vuotoihin.

Tietäen merkinnät tuumina, voidaan arvioida langan ja DN: n halkaisija. Putken 3 4 ulkohalkaisija osoittaa siten, että Du on 20 mm, kierteitetty - 25,9 - 26,2.

Valuraudan osalta kaikki on paljon yksinkertaisempaa, kun käytössä on kolme pääkokoa - 150, 100 ja 50 mm. Samalla tärkein kriteeri on ehdollinen kulku, eli putkilinja. Valurautaa käytetään jokapäiväisessä elämässä jätehuollon organisoimiseksi. Tavallisesti vakiokoko on 100 tai 150 mm.

VGP-putki

Lyhenne VGP tarkoittaa vesijohtoa. Terästä käytetään tuotantoon, ja sitä voidaan käyttää paitsi ulkoisen vesihuollon lisäksi myös kaasuputken asettamiseen.

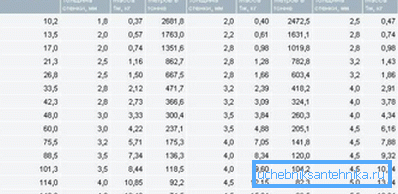

Teräksisen VGP-putkiston täysi valikoima määräytyy standardin GOST 3262-75 mukaan. Merkintä tarkoittaa sisäistä tai pikemminkin Du: ta, kun se tietää seinän paksuuden, on mahdollista laskea putkilinjan paksuus. Siten VGP Du15: n nimitys tarkoittaa, että Du on 15 mm.

Teräsputken ulkohalkaisija on 22 mm, mikä mahdollistaa sen vertailun VGP Du15: n kanssa, koska sen paksuus on 21,3 mm. Samaan aikaan sähköhitsautuneella analogilla on paljon suurempi välys (18 - 20 mm riippuen seinän paksuudesta). Tämä ero johtuu järjestelmän käyttöolosuhteista.

Erillisesti kannattaa harkita AIV-putkilinjojen tuumailmoituksia Tässä mittojen välinen suhde on seuraava.

VGP-putken ulkohalkaisija riippuu seinän paksuudesta, se on valmistettu kolmesta versiosta:

• valossa;
• yhteinen;
• vahvistettu.

Esimerkiksi kun Du 40 on alueella Dn 48,0 mm. Seinämän paksuus vaihtelee 3,0: sta (kevyt versio) 4,0 mm: iin (vahvistettu versio). Vahvistettua versiota käytetään korkean paineen alaisissa järjestelmissä.

Kupariputket

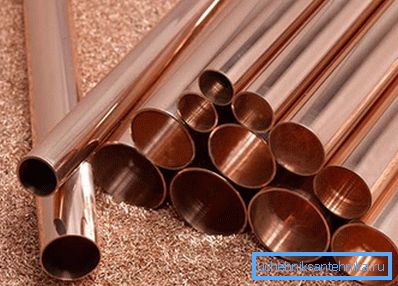

Muovin suosiosta huolimatta kuparia käytetään edelleen LVI- ja lämmitysjärjestelmien järjestämiseen (vaikka hinta on korkeampi). Mitä tulee mittojen määrittelyyn, niin voit kohdata sekä tuuman että metristen numerojärjestelmien käytön. Standardin osalta tuote on GOST 617-2006.

Uusi standardi asettaa vedot mittojen metriseen määrittelyyn, joten esimerkiksi vanha 3/8 tuuman nimike on korvattu kahdella koolla (6 ja 7 mm). Yleensä vain kylmävalssatut tuotteet antavat noin 70 - 80 vakiokokoa, ja jos vain paksuus otetaan huomioon.

Kun valitset oikean putkilinjan, voit kohdata seuraavat kokomerkinnät:

• tuumaa. Tässä tapauksessa nimitys esimerkiksi? tuumaa ilmaisee vain ulkokoon;
• murto. 14/12 tallennusmuodossa numero 14 osoittaa ulkohalkaisijan ja 12 osoittaa sisähalkaisijan;
• osittainen, mikä osoittaa seinän paksuuden, esimerkiksi 14/1. Tässä tapauksessa numero 14 osoittaa Dn: n ja 1 - seinämän paksuuden.

Yhteenvetona

Yhden artikkelin puitteissa on vaikea kattaa kaikki putkien valssattujen tuotteiden merkinnän yksityiskohdat. Ehdotetut tiedot auttavat kuitenkin navigoimaan oikeaa putkilinjaa valittaessa, mikä tarkoittaa, että vuotoriski pienenee.

Tämän artikkelin video näyttää esimerkin halkaisijan valinnasta putkilinjan käyttöolosuhteiden perusteella.
