Tuuman putki - muuntaminen metriseksi laskimeksi

Monille ihmisille metrinen ja tuumainen järjestelmä on tutumpi ja tutumpi. Ei tietenkään ole kovin vaikeaa muuntaa senttimetrejä tuumiksi, mutta putkikoon nimitysten tapauksessa on paljon hienovaraisuuksia. Tämän vuoksi monet aloittelevat putkimiehet "liikkuvat" avoimesti ja voivat tehdä vakavan virheen.

Mikä on putken tuuma?

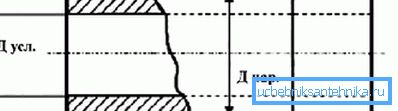

Tärkein parametri on sisähalkaisija, vaikkakin useammin valittaessa ne käyttävät nimellishalkaisijaa (DN) eli lumenin kokoa. Kaistanleveys riippuu siitä.

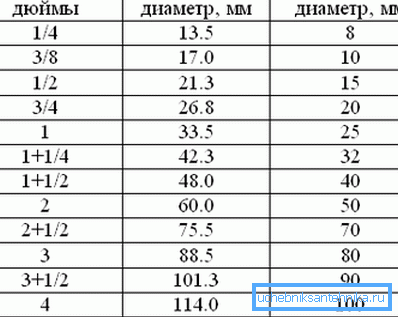

Tyypillinen tuuma on 25,4 mm, mutta saniteettikentässä tämä sääntö ei ensi silmäyksellä toimi. Esimerkiksi tuuman putken ulkohalkaisija (mm) on 33,5 mm (arvo annetaan putkilinjan VGP: lle). Tällaisessa tilanteessa oleva tavallinen ihminen saattaa ajatella, että hänen laskelmiinsa oli tullut virhe.

Asia on, että sinun ei tarvitse liikkua ulkopuolella, vaan Dna: ssa, mutta tässä tapauksessa 25,4 mm: n tarkkaa ottelua ei ole. Tällöin tapin tuuma vastaa 25,0 mm: n DN: tä ja DV: n kohdalla leviäminen voi olla vielä suurempi. Rakennustöiden ohjeet eivät mainitse mittausyksiköiden muuntamisen vaikeuksia, joten voit tehdä virheitä.

Näin ollen valon VGP: lle Dvn-putki on 27,9 mm, tavalliselle putkelle 26,4 ja vahvistetulle putkelle - 25,5, syy tähän vaihteluun seinän paksuudessa. Jos tällaisessa tilanteessa henkilö keskittyy DN: hen, hän todennäköisesti pysähtyy 26,8 mm: n muunnokseen ja onko tämä koko vastaava? tuumaa, tällaisen virheen hinta voi olla merkittävä.

Kiinnitä huomiota! Jopa näennäisesti merkityksetön alaspäin tapahtuva virhe vaikuttaa suuresti järjestelmän kapasiteettiin ja paineeseen. Tämä voi vaikuttaa haitallisesti sen kestävyyteen.

Eri materiaalien putkien koot

Tuuman muuntaminen metrisiin putkiin on erityisen tärkeää, kun työskentelet eri materiaalien kanssa. Esimerkiksi kun on tarpeen liittää osa metallia ja muoviputkea. Tässä tapauksessa on välttämätöntä ottaa huomioon paitsi Dv, myös Dn. Muussa tapauksessa putkiliitännän tiiviyttä ei saavuteta.

Teräsputket

Työskennellessään niiden kanssa myös tuotantomenetelmä on tärkeä, ja koko riippuu siitä. Siten AIV: n (GOST 3262-75) koot ovat kooltaan 6 - 150 mm (Du).

Materiaalin paksuus vaihtelee version mukaan

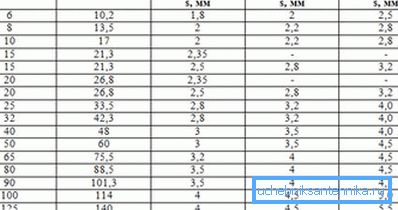

• kevyessä VGP-putkessa paksuus vaihtelee välillä 1,8 - 4,0 mm. Näin ollen tuuman putken sisähalkaisija on 25 mm ja ulkohalkaisija tässä esimerkissä on 33,5 mm;
• tavalliseen versioon seinämän paksuus voi olla 2,0 - 4,5 mm;
• vahvistetulla versiolla on vielä suurempi paksuus (2,5-5,5 mm).

Tällaisia ​​putkilinjoja on mahdollista valita seuraavasti:

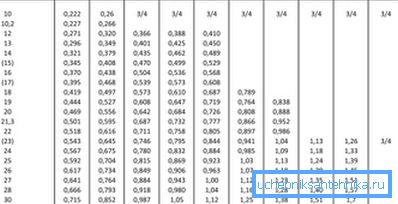

• Electrowelded (GOST 10704-91). Se eroaa VGP: stä hieman pienemmällä DN: llä, jossa on sama DN. Esimerkiksi puolen tuuman putken mitat ovat: Du - 15 ja Dn - 20 mm (VGP: lle tämä parametri on 21,3 mm);

• Saumaton (kuumavalssatut tuotteet, GOST 8372-78). Koko ei poikkea sähköstä, suurin halkaisija on 1200 mm.

Voidaan nähdä, että jopa pienellä halkaisijalla Dn voi olla melko erilainen. Esimerkissä jopa puolen tuuman putki mm: ssä antaa Dn: n eron 1,3 mm verrattaessa VGP: tä ja saumatonta putkea.

Muoviputket

Kun asennat LVI- ja lämmitysjärjestelmiä omin käsin, käytetään usein polypropeenia. Tärkein ongelma tässä tapauksessa on ottaa huomioon seinäpaksuuden erilaisuus järjestelmän tarkoituksesta riippuen. (Katso myös artikkeli Putket putkistoon asunnossa: ominaisuudet.)

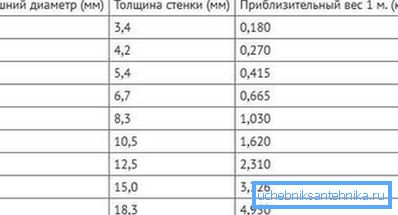

Esimerkiksi PN10: ta voidaan käyttää kylmän veden syöttöön, tässä tapauksessa Dn 20: n seinämän vähimmäispaksuus on 1,9 mm. PN20 ja PN25 voidaan käyttää myös kuuman veden syöttämiseen, joten seinän paksuus nousee 3,4 mm: iin samalla koolla .

Kun valitset tiettyä kokoa, on tärkeää, että Du (keskiarvo lumen) ja todellinen sisäinen koko sekoittuvat, mikä vaihtelee riippuen seinän leveydestä. On helpompaa tarkastella tätä hienovaraisuutta konkreettisella esimerkillä.

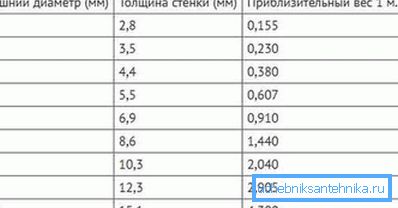

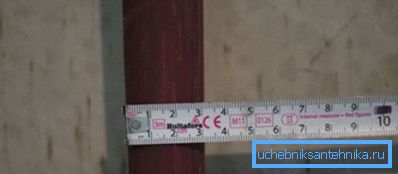

Tuumaputkien mitat millimetreinä näyttävät tältä: DN - 25 ja DN - 32 mm, nyt määritämme Dv: n arvon kullekin luokalle:

• PN10: lle, jonka seinä on 3,0, Dvn on 26,0 mm;

• mutta PN20 Dvn: lle 21,2 mm: iin.

Kiinnitä huomiota! Tällaiset DW-arvojen poikkeamat eivät periaatteessa ole erityisen tärkeitä, jos järjestelmä on asennettu ”tyhjästä” ja kaikki elementit ostetaan välittömästi. Tämä on paljon tärkeämpää ottaa huomioon, kun putkia on kiinnitettävä eri materiaaleista, esimerkiksi teräksestä ja polypropeenista.

Metalli muovi

Viime vuosina tämä materiaali on hieman kadonnut fanit, mutta siitä huolimatta sitä käytetään edelleen. Kuten polypropeenin tapauksessa, sinun on keskityttävä ainoastaan ​​ulkohalkaisijaan (DN).

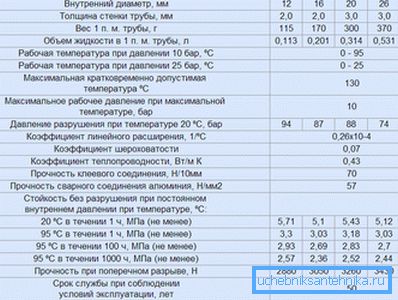

Esimerkiksi puolen tuuman putken halkaisija valmistajien mukaan on 16 mm. Sisäisen koon määrittämiseksi on tiedettävä seinämän paksuus (tässä esimerkissä se on 2,0 mm), joten Dwn on 12,0 mm.

kupari

Kuparin tapauksessa kaikki on melko yksinkertaista, vaikka arvojen muuntamiseen liittyvä ongelma, kuinka paljon se on millimetreinä, on edelleen suosittu.

Muista, että tarvitset muutamia merkintäsääntöjä:

• Inch-putken mittoja käytetään ainoastaan ​​ulkoisten mittojen osoittamiseen.;

• Jos tallennusmuoto on hieman erilainen, esimerkiksi 14/1 tai 14/12, nämä mitat on jo ilmoitettu millimetreinä.. Ensimmäinen vaihtoehto osoittaa Dn: n ja seinän leveyden, ja toinen - halkaisijoiden arvot. Lisätietoja vakiokokoista on GOST 617-2006.

Kiinnitä huomiota! Liitettäessä elementtejä eri materiaaleista on epätodennäköistä, että ne pystyvät vastaamaan tarkasti niiden mittoja. Tiukan yhteyden varmistamiseksi käytetään yleensä erityisiä sovittimia, kun otetaan huomioon siirtyminen metristä tuumaan.

Yhteenvetona

On olemassa väitteitä, että saniteettitulppa on ”erityinen” mittayksikkö, joka poikkeaa tavallisesta 25,4 mm: stä. Itse asiassa näin ei ole, ja suurin sekaannus johtuu siitä, että ihmiset eivät tiedä, missä tapauksissa ulkoinen on ilmoitettu ja missä - Dvn.

Ei lisää selkeyttä ja käsitteen "Du", joka poikkeaa hieman tuumavastaavasta. Esimerkit artikkelissa annettujen määrien kääntämisestä mahdollistavat tämän suhteellisen yksinkertaisen kysymyksen ymmärtämisen.

Tämän artikkelin video näyttää esimerkin putkien yhdistämisestä eri materiaaleista.
