Trenchless-putkien asennus: tämän modernin ja taloudellisen
Trenchless-putkenpinnoitus on yleinen nimi kaikille samanlaisille teoksille, jotka suoritetaan suljetulla menetelmällä. Nämä tekniikat ovat lupaavampia ja edullisempia kuin avoimet muotoilumenetelmät paljon taloudellisempi.
Ominaisuudet suljetuista putkijärjestelyistä
Seuraavat tekniikat kuuluvat suljetuille laskostyypeille.
- HDD - vaakasuuntainen poraus.
- Micro tunnelointi.
- Metallien puristaminen.
- Poraus ruuvimenetelmällä.
- Punktiomenetelmä.
Puhumme ensimmäisestä niistä yksityiskohtaisemmin.
HDD-menetelmä
Tämä menetelmä on monipuolisin ja sopiva useiden teknisten verkkojen suljettuun asentamiseen. Sitä voidaan käyttää asentamaan polyeteeni-, teräs-, valurautaputkistoja, joiden poikkileikkaus on 63/1000 mm, syvyyksissä jopa 25 m (täältä löydät, miten kaapeli asetetaan erikseen eri tyyppisiin putkiin).
Kiinnitä huomiota! Tällaisten maanalaisten osien pituus voi olla 1,2 km. Se riippuu putkista, jotka on vedettävä. Tietyn menetelmän työn suorittaminen valitaan yleensä työmaalla.
Työskentelypiirustuksia on pakko tehdä, koska Useimmat suljetuista tekniikoista ovat keskenään vaihdettavissa.
Trenchless-putkien asennus soveltuu kaasujen ja eri nesteiden kuljettamiseen.
Hänen avulla he vetävät:
- sähkökaapelit;
- vesihuolto;
- kaasuputki;
- öljyputki;
- viemärijärjestelmä;
- tietoliikennekaapelit ja muut verkot.
Sovelletut koneet ja laitteet
Tärkein työkalu HDD-menetelmän toteuttamisessa on porauslautat.
Lisätekniikana käytetään:
- putkiston rakentajat;
- paikannusjärjestelmät;
- nykyiset generaattorit;
- sekoitus- ja laastin solmut;
- hitsauslaitteet;
- automaattiset manipulaattorit porauslaitteiden toimittamiseen;
- moottoripumput jne.
Trenchless-tapojen edut
- Maanrakennustöiden määrä vähenee merkittävästi.
- Rakennuskustannuksia voidaan vähentää 30 prosenttiin. Mukaan lukien pienempi määrä työntekijöitä ja erikoisvarusteita.
- Rakennusaika voidaan lyhentää 15/20 kertaa.
- Maisema, myös alueen maisemointi, säilyy ennallaan.
- Tienpinta säilyy.
- Mahdollisuus asentaa putkia metrolinjojen ja voimajohtojen, matalien vesistöjen, öljy- ja kaasuputkien alle, löysällä maaperällä ja kivimuodostelmilla. Voit porata kaivoja ja ympäristöalueita, maarakennusta, joka on kielletty.
- Kiintolevyasennusten käyttö yksinkertaistaa menettelyä huomattavasti ja lyhentää lupien ja sovitteluasiakirjojen hankkimista varten tarvittavaa aikaa.
- Menetelmän käyttäminen poistaa katujen estämisen tai liikenteen estämisen.
Teknologia toimii
Putkilinjojen asettaminen kiintolevylle käsittää seuraavat työvaiheet.
- Paikan geodeettinen tutkimus ja maaperän ominaisuuksien määrittäminen. Tarvittaessa ongelma-alueilla porataan reikiä.
- Projektityö sisältää porausreitin laskemisen, tarvittavien asiakirjojen valmistelun, koordinoinnin asianomaisissa tapauksissa.
- Suora valmistelu työhön: alku- ja valmisteluastioiden kaivaaminen, porauslaitteiden toimittaminen rakennustyömaalle ja sen työolosuhteisiin.
- Pilottikanavan poraus.
- Lisää sen halkaisijaa.
- Putkien asennus
- Rakennustöiden loppuun saattaminen.
Porausvalmistus
- Tässä vaiheessa kerätään ja tutkitaan kaikki maaperän ominaisuuksiin liittyvät tiedot rakennustyömaalla. Maaperän koostumus, sen ominaisuudet, maanalaisen veden ja maanalaisen teknisten verkkojen läsnäolo ja syvyys otetaan huomioon.
- Optimaalisesti sopivien laitteiden ja tekniikan valitsemiseksi suoritetaan maaperän tunnistus.
- Suunnittelun jälkeen työ on sovitettava yhteen ja lupa on hankittava putkilinjan asettamiseksi tähän osaan.
Testaa hyvin
Ohje varoittaa, että verkon asettamisen pitäisi alkaa luotsin hyvin.
- Tätä tarkoitusta varten käytetään erityisiä porauslaitteita ja työkaluja horisontaalisten kaivojen varustamiseen. Koneessa on porauspää, jossa on jäähdytin.
- Se yhdistetään poratangoon. Muuttaa sen suunnan ja sijainnin itse koneen operaattoriksi. Puomi on teräsputki, jonka pituus on enintään 3 m ja poikkileikkaus 60/80 mm.
- Kun pää menee syvälle kallioon, tangot ruuvataan peräkkäin toisiinsa.. Niin kauan, kunnes kuopan suunnittelupituus on saavutettu.
Kiinnitä huomiota! Työn tämän vaiheen päätavoitteena on porata hyvin tarkasti projektin määrittelemää polkua. Poikkeamat siitä eivät ole hyväksyttäviä.
- Tällaista porausta kutsutaan myös suuntaiseksi.. Sen kurssia voidaan helposti ja helposti hallita. Työprosessia seurataan poranpäähän asennetun anturin ansiosta, joka lähettää signaaleja erityiselle paikannimelle.
- Jos näyttöön tulee tietoja palkin poikkeamisesta suunnittelukurssista, käyttäjä palauttaa sen haluttuun suuntaan usealla liikkeellä.
- koska kiintolevyä käytettäessä maaperän ja kiven kerrokset tuhoutuvat, jotta vältetään romahtaminen, kaivon romahtaminen ja mahdollinen laitevika, kanavan seinät vahvistuvat. Tätä varten käytetään erityistä porausmusta (bentoniitti).
Kanavan laajennus
- Seuraavaksi pilottikaivoa laajennetaan haluttuun kokoon. Tätä varten käytetään lisäaineita.
- Työkalu vedetään kanavan ulostulopäästä sen alkuun. Toiminnan aikana se pyörii akselinsa ympäri ja leikkaa kalliota, mikä lisää kaivon halkaisijaa.
- Jotta putket voisivat venyttää kaivon läpi ilman ongelmia, kanavan koon on oltava 35/50 prosenttia suurempi kuin niiden halkaisija.
- Jos halutaan asentaa halkaisijaltaan suuri putkisto, kaivoa laajennetaan, vetämällä sitä johdonmukaisesti 2/3 laajennuksesta. Niiden poikkileikkaus on suurempi kuin edellinen. Joissakin tapauksissa tähän käytetään kalibraattoria.

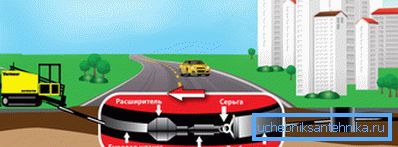

Putkilinjan asettaminen
- Porauslaitteita käytetään paitsi horisontaalisten kaivojen luomiseen myös putkilinjan asettamiseen vetämällä.
- Kanavan takaosasta koneen suuntaan laajennustyökalu vedetään uudelleen. Tässä vaiheessa putkilukko on kiinnitetty siihen, samoin kuin ote sen vetämiseksi.
- Porausyksikön suunnassa liikkuva laajennin vetää putken pitkin kanavaa.
- Käyttäjä valvoo prosessia. Se tarkkailee kaivosta valittujen poraustankojen määrää. Näin on mahdollista saada tietoa kanavan läpi vetävästä putkesta.
Loppuvaihe
- Kun suljettu putkiasennus on valmis, asiantuntijat tarkastavat luotujen verkkojen laadun, tarkistavat tulokset projektiasiakirjoilla ja toimittavat kohteen asiakkaalle.
- Lähettää valmis putkilinjan työstöryhmän. Asiantuntijat antavat asiakkaalle kaikki tarvittavat asiakirjat. Se takaa laitoksen ylläpidon.
Kiinnitä huomiota! Asennetun putkilinjan teknisiin asiakirjoihin on välttämättä sisällyttävä maanalaisen teknisen verkon yksityiskohtainen suunnitelma, jossa viitataan maastoon. Se on tarpeen, myös silloin, kun putkenvaihtoa ei suoriteta.
johtopäätös
HDD-menetelmällä tehty trenchless-putki on moderni ja huipputekniikka. Sen avulla voit asentaa tekniset verkot hyvin nopeasti, samalla kun käytät suhteellisen vähän taloudellisia resursseja (katso myös artikkeli Jäteveden putkien sijoittaminen taloon: vaiheittainen opas viemärijärjestelmän järjestelystä).
Tämän artikkelin video antaa sinulle mahdollisuuden lukea lisää tietoa.
