Teräsputkien luokittelu osoittaa niiden tarkoituksen ja

17-09-2018
Putket

Teräsputkia käytetään laajalti kotitalouksissa ja teollisuudessa. Ne toimivat osana avoimia ja suljettuja järjestelmiä, jotka kuljettavat erilaisia ​​nesteitä ja kaasuja. Levitä ne ja metalliosat.

Jokapäiväisessä elämässä niitä käytetään yleensä lämmitykseen ja vesihuoltoon. Samaan aikaan teräsputkien merkitseminen vaatii niiden nimittämistä.

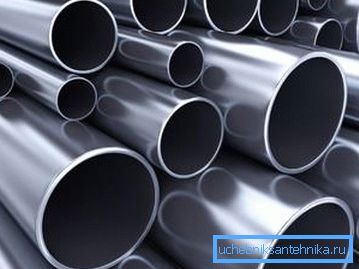

Tämän tuotteen menestyksekkääseen käyttöön on tarpeen tutkia sen luokkia ja tyyppejä.

Tuotejako

Seuraavia ominaisuuksia kuvaavat kuusi tuoteryhmää:

  • materiaalin tyyppi, sen homogeenisuus;
  • tuotantomenetelmä;
  • poikkileikkausmuoto;
  • määränpää.

luokka tapaaminen
minä Kaasuputket, inaktiivisten nesteiden, kiinteiden aineiden ja kaasujen kuljetus, tukien ja kaapeliverkkojen rakentaminen
II Öljyn, kaasun, veden ja polttoaineen runkojärjestelmät
III Erityisen vahvat tuotteet korkealla lämpötilalla ja paineella
IV Kotelo- ja poraputket
V Öljylautat, mastot ja sillanosturit
VI Kestävimmät tuotteet ovat mäntien, pumppujen, laakerirenkaiden, säiliöiden elementtien, joissa on korkea paine.

Teräsputkien tyypit GOSTin mukaan

  1. Valtion standardien nro 3262 ja nro 10705/80 mukaisten teräsputkien nimikkeistö on tarkoitettu vesi- ja kaasuputkien, kotitalous- ja teollisuuslämmitysjärjestelmien asentamiseen ja metallirakenteiden luomiseen.
  2. Valtion standardin nro 20295/85 mukaisia ​​analogeja käytetään kaasun, öljyn, maaperän ja kuoppien vahvistamiseen tarkoitettujen runkoputkien järjestämiseen.

Teräslajit

Erityisen GOST: n lisäksi tuotteiden valinnassa olisi otettava huomioon teräslaji, josta tuotteet valmistetaan.

Se voi olla:

  • Cm-1;
  • Cm 2;
  • Cm 3;
  • Cm 4;
  • Cm 5;
  • Cm 6;
  • 7 artikla.

Teräksen taatut ominaisuudet jaetaan kolmeen luokkaan:

  • Kirjain A tarkoittaa materiaalin mekaanisia ominaisuuksia;
  • Kirjain B on sen kemiallinen koostumus;
  • Kirjain B osoittaa tuotteen mekaanisten komponenttien suhdetta sen kemiallisiin ominaisuuksiin.

Luokka A vastaa aina edellä lueteltuja terästyyppejä. Ohjeessa todetaan, että jos tuote on valmistettu niin sanotusta "kiehuvasta" teräksestä, se indeksoidaan lisäksi kirjaimilla KP, jos ne ovat "puoliksi lepo" analogia - PS. Kun tällaista merkintää ei ole, metalli kuuluu "hiljaiseen" tyyppiin.

Tuotteiden lajikkeet koossa ja valmistusmenetelmässä

Teräsputkien vakiokoot niiden halkaisijan mukaan:

  • kapillaarianalogit - 0,3 / 4,8 mm;
  • pienen halkaisijan tuotteet - 5/102 mm;
  • tuotteet, joiden keskimääräinen poikkileikkaus on 102/426 mm;
  • Suuren halkaisijan omaavien putkien halkaisija on yli 426 mm.

Poikkileikkaus ja seinämän paksuus

Seinäpaksuuden tuotetiedot.

Putkiseinien paksuus on jaettu seuraavasti:

  • erityisesti ohutseinäiset;
  • Ohutseinäinen;
  • normaali;
  • paksu;
  • erityisen paksut.

Ohuilla analogeilla on paksuus 1 mm, paksimmat tuotteet - 19 mm.

Kiinnitä huomiota! GOSTin mukaan teräsputken seinäpaksuus näyttää olevan pieni. Tällaiset analogit voivat kuitenkin kestää 20/50 tonnin sisäisiä ja ulkoisia kuormia.

Tarkkoja työstötuotteita on kaksi.

  1. Ensiluokkaiset tuotteet leikkaavat päät ja poistavat sorvat.
  2. Toinen luokka leikataan vain.
Profiiliputkien valokuva-alueella.

Terästuotteiden profiiliprofiilin muoto on jaettu kahteen luokkaan.

  1. Muotoillut (profiilit) putket toimivat metallirakenteiden elementteinä. Ne voivat olla suorakulmaisia, neliö-, soikea-, romboottisia, kylkiluuttuja, segmentaalisia, kyyneleitä, kolminkertaisia, kuusikulmaisia, oktaedraaleja jne.
  2. Pyöreät analogit on suunniteltu erilaisten aineiden kuljetukseen.

      Tuotantotapa

Metalliputkien valmistusmenetelmä on jaettu 2 tyyppiin.

  1. Valmistettu erilaisilla hitsausmenetelmillä: kaasu-sähkö; uuni; sähkökäyttöinen hitsaus käyttäen vastusta.
  2. Saumaton menetelmän tapauksessa tuotetaan puristettuja tai valssattuja (muodonmuutoksia) kuumia ja kylmiä analogeja.

Kuluttajalaatuisia putkia koskevat ominaisuudet

  1. Teräsputkien sisäinen karkeus johtaa kerrostumien ja korroosiotuotteiden kasvuun niiden seinillä. Tämä pienentää niiden läpäisevyyttä.

Teräsputkien karkeuskerroin voi olla erilainen. Se riippuu niiden tuotantomenetelmästä ja kunnosta. Alla on taulukko tästä asiasta.

Putki / kunto Karheus, mm Karheus tuumaa kohden
Uusi saumaton 0 /, 02/0 /, 1 0,0008 / 0,004
Uusi pitkittäissuuntainen sähköinen hitsaus 0,05 / 0,1 0,002 / 0,004
Uusi sinkitty 0,15 0006
Puhdistettu käytetty 0,15 / 0,2 0,006 / 0,008
Hieman ruosteinen 0,1 / 0,4 0,004 / 0,016
Erittäin ruosteinen 0,4 / 3 0,016 / 0,12
Jotkut talletukset 1 / 1.5 0,04 / 0,06
Monet talletukset 1.5 / 4 0,06 / 0,16
Päällystetty bitumimastilla 0,05 0002
  1. Kun asennat omia teräsverkostoja, sinun tulee ottaa huomioon putken pituuden muutos lämpölaajenemisen vuoksi lämpötilaerojen vuoksi. Teräksen lineaarisen venymän kerroin on 0,0120 mm / m • K. Näin ollen putki laajenee, kun lämpötila muuttuu 50 - 6 mm.

Kiinnitä huomiota! Metallituotteiden lineaarinen venymä on 20 kertaa pienempi kuin muovianalogien. Tällainen alhainen parametriarvo on tärkeä etu.

  1. Teräsputkien lämmönjohtavuuskerroin on melko korkea - 74 W / m • K. Tämä ominaisuus on ihanteellinen lämmitysverkkoihin ja kuumavesihuoltoon. Kylmä vesi on huono, koska putket alkavat "hiki", kastuvat ja ruoste.

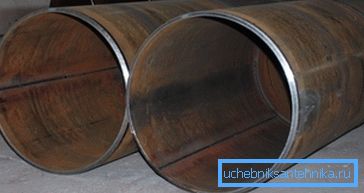

Hitsaukset ovat vähemmän kestäviä kuin kiinteät.
  1. Samalla seinämän paksuudella saumaton tuote on vahvempi kuin hitsatut vastakappaleet, koska liitos on heikko alue.
  2. Niiden läpäisevyys riippuu tuotteiden sisäisen halkaisijan koosta.
  3. Seinämän paksuus vaikuttaa putken lujuuteen ja sen korkean paineen kestävyyteen.
  4. Ulkopinnalla on myös tärkeä rooli. Jos musta teräsputki on sinkitty, se ei ruostu. Kromattujen vastineiden hinta on korkea, mutta korroosionkestävyyden lisäksi ne näyttävät myös hyvin esteettisiltä.

johtopäätös

Jos olet hyvin perehtynyt teräsputkien merkitsemiseen ja luokitteluun, voit helposti saada juuri tarvitsemasi lajikkeen.

Tämän artikkelin video jatkuu teemana.
