Teräsputkien halkaisijat: standardien tutkiminen

Nykyaikaisista komposiittimateriaaleista huolimatta teräs on edelleen kysyntää putkistojen valmistuksessa eri tarkoituksiin. Mikä voi olla teräsputkien halkaisijat GOSTin mukaan? Yleisesti, mitä standardeja niiden tuotantoa säännellään? Missä ja millaisia ​​sopivia tuotteita käytetään? Selvitä se.

Sääntelyasiakirjat

Aloitetaan luettelo standardeista, joita meidän on tutkittava.

• GOST 3262-75 valmistaa tuotteita vesi- ja kaasuputkille.
• Pumppu- ja kompressoriputket (NKT) asennetaan GOST 633-80 -standardin mukaisesti valmistetuista valssatuista tuotteista.
• Saumaton kuumavalssattujen putkien valikoima sisältyy standardinumeroon 8732-78.
• Kylmämuodostuneille tuotevalikoimille normalisoidaan GOST 9734-75: n mukaan.
• Kaasu- ja öljyputkien hitsausputket valmistetaan GOST 20295-85: n mukaisesti.
• Lopuksi valmistetaan kaasuputkien, öljyputkien ja öljyputkien suuria halkaisijaltaan teräsputkia GOST R 52079-2003: n mukaisesti.

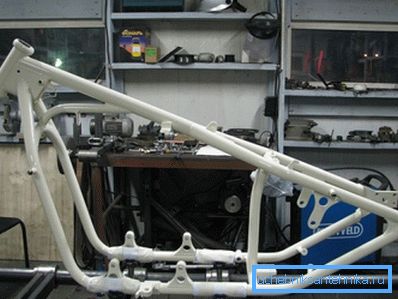

Huomaa: tämä luettelo ei koske kaikkia tuotantoalueita. Olemme tietoisesti sulkeneet eräitä tiettyjä tuotteita, kuten autoteollisuuden putkiputkia tai putkikehyksiä.

Koot ja sovellukset

Mitkä ovat teräsputkien halkaisijat näiden asiakirjojen mukaisesti? Mihin tarkoitukseen putkea käytetään?

GOST 3262-75

Täydellinen standardien mukainen koko on suhteellisen pieni, joten annamme sen kokonaisuudessaan.

Tuotteet voidaan valmistaa korroosionkestävällä sinkkipinnoitteella ja ilman sitä. Lisäksi ne voidaan varustaa hienonnetuilla tai valssatuilla langoilla.

Soveltamisala - vedenjakelun, kaasun ja lämmityksen jakelu asuin-, toimisto- ja tuotantorakennuksissa.

Anna esimerkkejä käytöstä.

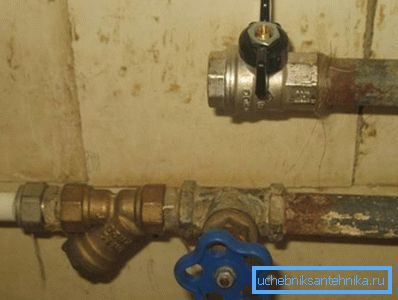

• 15 mm: n halkaisija on kysyntää vesihuollossa ja kaasun sisäisissä yhteyksissä.
• Jäähdyttimien liitäntänä käytetään 20 mm: n teräsputkea.
• Lämpöputkien asennukseen käytetään 25 mm teräsputkea.
• Teräsputki 40 mm soveltuu lämmitys- ja vesihuollon pullottamiseen.
• 125 mm: n teräsputki soveltuu lämmönjohtojen asennukseen ja pari vuosikymmentä aikaisemmin - ja kylmävesiputkistoihin.

Viitteeksi: 8 mm: n, 6 ja 10 mm: n teräsputki, jos sitä käytetään vesi- ja kaasuputkissa, piilotetaan erittäin taitavasti. Projektimme mestareiden rikkaassa käytännössä nämä ulottuvuudet eivät ole koskaan täyttyneet.

VGP-putkien hinta on yksi alhaisimmista putkien valssaustuotteista edullisten teräslajien käytön ja tuotannon jalostettavuuden ansiosta: hitsauksessa käytetään korkean taajuuden virtoja, mikä takaa minimaaliset ajankulut metriä kohti.

GOST 633-80

Myöskään tässä säädöksessä määritellyn valikoiman luettelo ei vastaa sen kokoa.

Mitä muuta on hyödyllistä tietää tämän standardin normien mukaisesti valmistetuista tuotteista:

• Tuotantoteknologian mukaan ne voivat olla vain ja yksinomaan saumattomia, toisin sanoen niitä ei saada kiertämällä tasaista laatikkoa (nauhaa), vaan vilkkumalla kiinteä terässylinteri (sauva). Tämä tuotantomenetelmä antaa huomattavasti suuremman vastuksen sisäiselle hydrauliselle paineelle: sähköhitsaussauma on aina huonompi kuin kiinteän metallin lujuus.

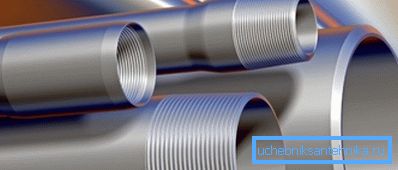

• Putki on valmistettu sileäksi (kytkentöjen yhteydessä) ja ilman kytkintä, ja päät puretaan ulkopuolelta.

• Tuotteiden, joissa on ruuviliitokset ja kytkimetön, on kestettävä hydrauliset testit; samanaikaisesti sisäinen paine testauksen aikana on sidottu putken kokoon ja vaihtelee välillä 375 - 1250 kgf / cm2.

Viitteeksi: vedenpaine kaivosmonitorien ulostulossa saavuttaa kolme kertaa pienemmät arvot - enintään 400 kgf / cm2. Tällaisen monitorin suihkukappale leikkaa helposti kiviä.

Putkiputkien käyttö tapahtuu pääasiassa öljyn ja kaasun tuotannossa: ne toimivat luonnollisten hiilivetyjen pumppaamiseen ja säiliöpaineen syntymiseen.

GOST 8732-78

Saumaton kuumavalssattu putki voi olla halkaisijaltaan 20 - 530 mm, seinämän paksuus on 1,08 - 75 millimetriä.

Sen valmistustekniikka on lyhyesti seuraava:

1. Sylinterimäinen runko kuumennetaan induktiouunissa lämpötilaan, jossa teräs tulee muoviksi.

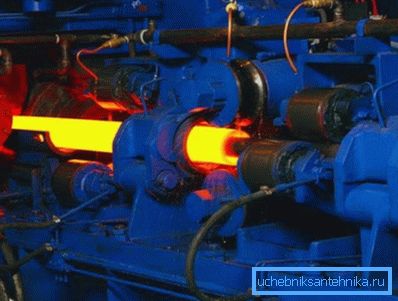

2. Lävistysmyllyssä se muuttuu holkiksi - ontoksi sylinteriksi.

1. Uudelleenlämmityksen jälkeen työkappaleessa kulunut työkappale kulkee telojen sekvenssin, joka pienentää sen ulkohalkaisijaa.
2. Jäähdytyksen jälkeen valmis putki leikataan segmenteiksi ja laadunvalvonnan jälkeen lähetetään valmiiden tuotteiden varastoon.

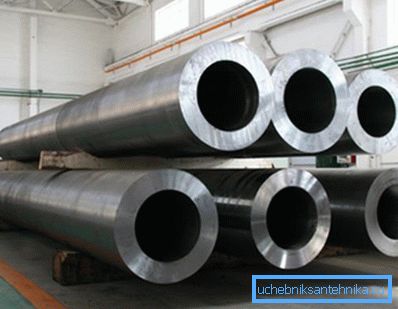

Tuotannolla on ilmeisistä syistä suurin energiaintensiteetti. Lisäksi tuotteen paksut seinät ovat äärimmäisen massiivisia: jos 65 mm: n lujitettu vesi-kaasuteräsputki painaa 7,88 kg / lineaarinen metri, niin kuumimmillaan muotoiltu 63,5x14, joka on lähinnä sitä halkaisijaltaan, on jopa 17,09.

Missä käytetään kuumamuotoisia tuotteita? On selvää, että se ei ole esikaupunkien vesihuoltojärjestelmän rakentaminen omin käsin: heidän vahvuutensa on selvästi liian suuri. Tärkeimmät käyttökohteet ovat korkeapaineputket ja hydraulijärjestelmät.

GOST 8734-75

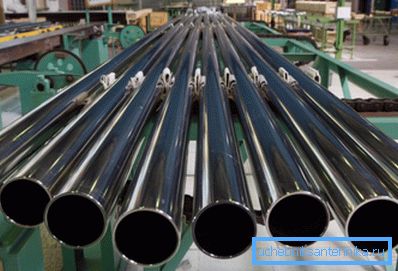

Kylmän muodonmuutoksen menetelmä poikkeaa kuumavalssauksesta vain sillä, että lävistysmyllyn jälkeen holkki jäähtyy ja jatkotoiminta tapahtuu lämpötilassa, joka on selvästi alle teräksen uudelleenkiteytymispisteen.

Koska sisäiset jännitykset kerääntyvät väistämättä metallin valssauksen aikana, yhdellä niihin liittyvistä standardeista sisältyvä tuotantoteknologian ohje edellyttää, että valssatun tuotteen pakollinen lämpökäsittely valssauksen jälkeen: teräs lämpenee ja hitaasti jäähtyy, viskositeetti ja sitkeys.

Mitkä koot on kirjoitettu standardiin:

• Halkaisija - 5 - 250 mm.
• Seinämän paksuus - 0,3 - 24 mm. Tässä tapauksessa useita vaihtoehtoja vastaa samaa halkaisijaa: sanotaan, että teräsputkella 200 mm voi olla seinät 3 - enintään 24 mm ja teräsputki 110 mm 1,5 - 18.

Kuumavalssattujen tuotteiden lisäksi käytetään kylmämuodostuneita tuotteita, joissa tarvitaan mahdollisimman suuri hydraulisen paineen kestävyys.

GOST 20295-85

Standardissa säädetään pitkittäis- ja spiraalihitsattujen tuotteiden valmistuksesta, joiden ulkohalkaisija on 159 - 8220 mm ja seinät 3 - 12 mm.

Tässä tapauksessa standardi sisältää suosituksia eri kokoluokkien valmistusmenetelmästä:

• Kun halkaisija on 159 - 426, on sallittua käyttää hitsausta suurtaajuusvirroilla.

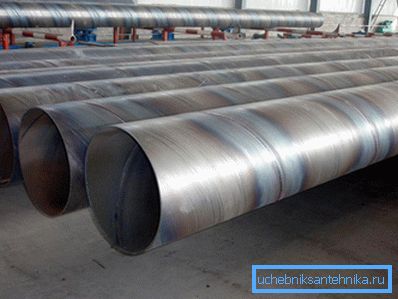

• Spiraaliliitosten sähkökaarihitsausta voidaan käyttää alueella 159-820.
• Pitkittäistä kaarihitsausta voidaan käyttää koot 530-820.

GOST R 52079-2003

Luettelon viimeinen asiakirja tarjoaa halkaisijat 114–1420 mm, seinät 3–21. Tässä tapauksessa voidaan käyttää suurtaajuushitsausta yhdellä pitkittäisliitoksella (mitat 114-530), kierteen saumahitsausta (159-1420) ja pitkittäistä saumahitsausta yksi tai kaksi pitkittäistä saumaa (530-1420 mm).

johtopäätös

Kuten jo mainittiin, luettelo sääntelyasiakirjoistamme ei väitä olevan täydellinen. Esimerkiksi 300 mm: n teräsputki ei vastaa mitään mainituista alueista; Valmistajien ja jälleenmyyjien todellisissa hinnastoissa se on kuitenkin.

Kuten aina, lukija voi löytää lisätietoja tämän artikkelin videosta. Onnea!
