Teräsprofiiliputki: sovellus, standardit, mittari
Mitkä ovat profiiliputket? Mitkä ovat standardit ja GOST teräsputkille ovat voimassa? Mitkä ovat nämä tuotteet? Etsitään vastauksia.
hakemus

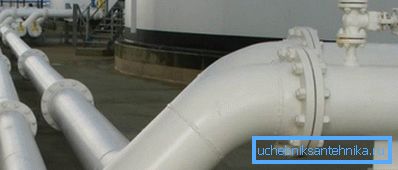

Pyöreiden ja profiloitujen putkien käyttökohteet erotetaan useista tuotteista, jotka johtuvat suoraan niiden osan muodosta, ja pyöreiden putkien käyttöalue on nesteiden ja kaasujen kuljettaminen, mukaan lukien paineet, joissa on ylipaine.
Tähän on kaksi syytä:
- Pyöreä muoto antaa maksimaalisen poikkileikkausalueen ja siten maksimaalisen läpäisykyvyn kiinteällä kehällä.
Kiinnitä huomiota! Mitä suurempi putken ympärysmitta (ympärysmitta tai kehä), sitä suurempi on metrin hinta kiinteällä seinämän paksuudella.
- Lisäksi pyöreä poikkileikkaus antaa maksimaalisen vetolujuuden liiallisella sisäisellä paineella. Huomaa, että tämä on suoranainen seuraus ensimmäisestä postulaatiosta: sisäinen ympäristö painaa seinät vahvemmiksi, sitä suurempi on niiden alue; kiinteä pituus on minimaalinen vain pyöreässä putkessa.

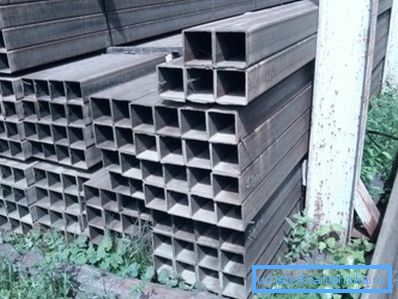

Profiloituja putkia - neliö- ja suorakulmaisia, joissa vaaditaan enimmäisjäykkyyttä vähimmäispainolla. Mikä on poikkileikkausprofiilin ja jäykkyyden välinen suhde?
Sallikaa minun selittää esimerkki pienestä kokeesta Neuvostoliiton aikaisen froteekoulukurssin aikana, joka on helppo tehdä omin käsin.
- Koostamme ohuesta liuskasta neljään nastaan suorakulmainen runko A4-paperille. Ei ole vaikea arvata, että pöydälle asetettu kehys, kun pieni voima kohdistetaan vaakatasoon, muuttuu helposti rombiksi, jolla on mielivaltaiset kulmat.
- Ja nyt liitämme runkoon paperiarkin ja liiman kuivumisen jälkeen yritämme jälleen kääntää suorakulmion rombiksi. Vihje: Pyyntiponnistuksen soveltaminen aikuiselle samassa tasossa ei onnistu.
Proftrub-seinässä taivutuksen suuntaan nähden on pahamaineisen paperilevyn rooli. Ne eivät salli putken taivutusta omasta pienestä paksuudestaan ja mitoistaan huolimatta: teräs on vielä paljon vahvempi kuin paperi repimällä.
Proftruban laajuudet ovat hyvin lukuisia.
Seuraavassa on muutamia esimerkkejä:

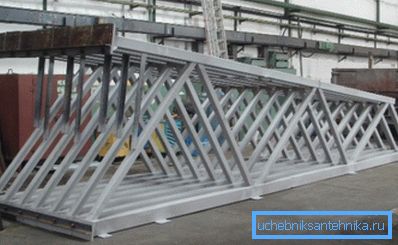

- Laakeripalkit ja metallirakenteiden telineet.
- Räkit ja kaiteet.
- Kasvihuoneiden ja putkien rakennuspuitteet.
Sääntelyasiakirjat
Luettelo
Meillä on mielenkiintoisia tuotteita valmistavia kolmea pääasiakirjaa.
- GOST 13663-86 teräsmuotoisille putkille sisältää teknisiä vaatimuksia tuotannolle.
- Neliön muotoisten teräsputkien valikoima sisältyy standardinumeroon 8639-82.
- Suorakulmaisten putkien valikoima otetaan GOST 8645-68 mukaan.

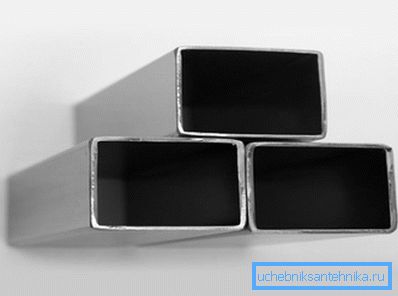

Kummallista: muista teknisistä vaatimuksista huolimatta ruostumattomasta teräksestä valmistettu profiiliputki valmistetaan samojen standardien mukaisesti kuin korroosiota aiheuttavista teräksistä valmistettu putki - GOST 8639-82 ja 8645-68.
Katsotaanpa asiakirjojen sisältöä.
Tekniset edellytykset
Asiakirjan mukaan putkisto voidaan tehdä neljällä tavalla:
| Tuotantotekniikka | Lyhyt kuvaus |

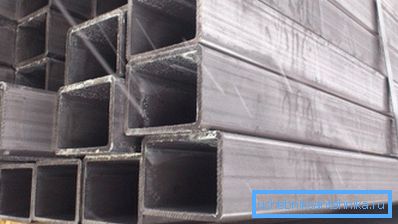

| Kuuma valssattu | Sylinterimäinen runko kuumennetaan uudelleenkiteytyslämpötilan yläpuolelle ja ommellaan, jolloin se muuttuu ontoksi sylinteriksi. Sitten hän rullaa kuumassa kunnossa karalle, hankkimalla halutun muodon. |
| Kylmä muodostettu | Ompeleet jäähdytetään, minkä jälkeen se läpäisee muodonmuutoksen ja kalibroinnin. |
| sähköisesti | Litteä nauha rullataan neliö- tai suorakulmioon, sitten pituussuuntainen sauma keitetään suurtaajuusvirroilla tai sähkökaarella. |
| Kylmä hitsattu sähkö | Litteä nauha hitsataan pyöreään putkeen, joka on muotoiltu rullilla. |
Tuotteet voidaan standardoida teräksen kemiallisen koostumuksen tai mekaanisten ominaisuuksien perusteella.
Putkien pinnalla ei ole halkeamia, auringonlaskuja ja vikoja. Vain pienet kolot ja naarmut, jotka eivät ulotu putkea enimmäispoikkeamien yläpuolelle, ovat sallittuja, ja muualla (kupera hitsaus) sallitaan sähkö hitsatun putken sisäpuolella.
Testausprosessissa suoritetaan mittaukset ja testaukset:
- Ulkoiset mitat.
- Seinämän paksuus
- Koveruus.
- Pituus.
- Kaarevuus.
- Kiertämällä.
- Kyky kestää venytys ja joissakin tapauksissa hydraulinen paine.
- Kemiallinen koostumus
Ohjeet testien suorittamisesta itse GOSTissa puuttuvat; se sisältää kuitenkin viittauksia muihin standardeihin, joissa on määritelty asianmukaiset menetelmät.
lajitelma
GOST 8639-82
Joten, mitkä voivat olla teräksisten neliöputkien mitat:
| Ulkokoko, mm | Seinämän paksuus mm |
| 10 | 1,0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0, 2,5; 3.0; 3,5; 4.0 |
| 35 | 2,0; 2,5; 3.0; 3,5; 4.0; 5.0 |
| 40 | 2,0; 2,5; 3.0; 3,5; 4.0; 5,0; 6.0 |
| 42 | 3.0; 3,5; 4.0; 5,0; 6.0 |
| 45 | 3.0; 3,5; 4.0; 5,0; 6,0; 7,0; 8.0 |
| 50 | 3.0; 3,5; 4.0; 5,0; 6,0; 7,0; 8.0 |
| 60 | 3,5; 4.0; 5,0; 6,0; 7,0; 8.0 |
| 70 | 4.0; 5,0; 6,0; 7,0; 8.0 |
| 80 | 4.0; 5,0; 6,0; 7,0; 8.0 |
| 90 | 5,0; 6,0; 7,0; 8.0 |
| 100 | 6,0; 7,0; 8,0; 9.0 |
| 110 | 6,0; 7,0; 8,0; 9.0 |
| 120 | 6,0; 7,0; 8,0; 9.0 |
| 140 | 6,0; 7,0; 8,0; 9.0 |
| 150 | 7,0; 8,0; 9,0; 10,0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14.0 |
GOST 8645-68
- Standardin mukainen minimikoko on 10x15 mm, seinämän paksuus on 1,0, 1,5 ja 2,0 mm. Maksimi on 180x150 mm, kun seinät ovat 8,0, 9,0, 10,0 ja 12,0 mm.
- Standardissa säädetään erikoiskokoisten putkien tuotannosta - 28x25 - 230x100 mm. Seinän maksimipaksuus voi saavuttaa vaikuttavan 20 millimetrin.
johtopäätös
Toivomme, että lukija ei ole väsynyt kuivien numeroiden runsaudesta, ja hänen huomionsa tarjoama materiaali on hyödyllinen. Kuten aina, tämän artikkelin videosta löytyy lisää teemakohtaisia tietoja. Onnea!
