Putkilinjan mainitsemisen yhteydessä ensimmäinen asia, joka tulee mieleen, on pyöreä tuote, jota käytetään vesihuollon, jäteveden ja lämmityksen yhteydessä. Mutta kysyntä ja putket, joiden muoto eroaa ympyrästä, erityisesti suorakulmaiset. Oikean putken valitsemiseksi on hyödyllistä tutustua sääntelyvaatimuksiin ja merkintäsääntöihin.

Yleistä tietoa

Neliö- ja suorakulmaisia ​​osia ei koskaan käytetä LVI- tai lämmitysjärjestelmiin. Neliön putkilinjan edut tulevat ilmeisiksi asennettaessa esimerkiksi minkä tahansa rakenteen kehystä.

Kun teet kaiken työn omin käsin, voit huomata useita etuja kerralla:

• pieni paino;
• korkea lujuus;
• erinomainen vääntövastus;
• asennuksen nopeus;
• tyylikäs ulkonäkö.

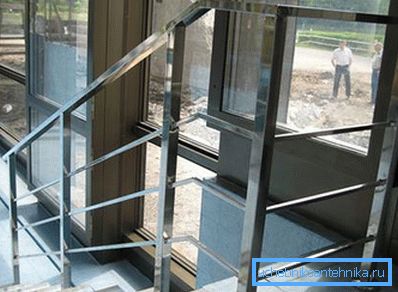

Lisäksi tasainen pinta on myös käytännöllinen. Se voidaan helposti kiinnittää seinän pintaan ja asennettaessa esimerkiksi kaide profiiliputken yläosa on paljon vaikeampi asentaa.

Sääntelykehys

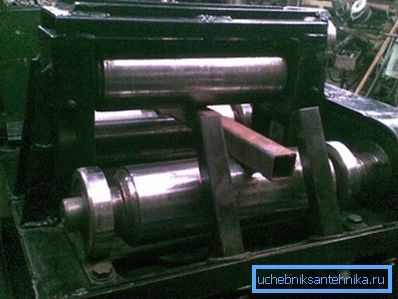

Profiiliputkiston valmistus suoritetaan siirtämällä putki sarjaa rullia, jotka antavat sille halutun muodon. Tässä tapauksessa lopputuotteen vaatimustenmukaisuus valikoimissa määriteltyjen kokojen kanssa on melko tiukasti valvottu.

Sääntelyasiakirjojen osalta voit valita koko joukon standardeja, jotka sisältävät kattavat tiedot profiiliputkiston vakiokokoista:

• GOST 8645-68, GOST 8645-86 ja GOST 8645-82 - nämä asiakirjat osoittavat teräksisten suorakaiteen muotoisten putkien vaatimukset ja koot;

• GOST 8639-68 ja GOST 8639-82 useissa teräksisissä suorakulmaisissa putkissa sisältävät perustiedot neliöosista;

• GOST 30245-03 - siinä voit löytää tietoja putkilinjasta, sekä neliöstä että osasta suorakulmion muodossa. Lisäksi se sisältää vaatimukset hitsin lujuudesta.

Teräs suorakulmainen putkisto

Tällöin on ensin kiinnitettävä huomiota tuotteen leveyden ja korkeuden sekä seinämän paksuuteen. Lisäksi on ymmärrettävä, että kulmat on pyöristetty, joten myös kaarevuussäde on säädetty.

Kiinnitä huomiota! Pyöristäminen putkilinjan kulmissa - välttämätön toimenpide. Jos kulmat eivät ole pyöristettyjä, silloin kun näissä paikoissa havaittaisiin vääntömuotoilua, stressipitoisuus, joka uhkaa rakenteen vakautta.

Suorakulmaisen teräsputken GOST 8645-82 ulottuu sekä sähkö- että kuumavalssattuihin putkiin. Valikoiman mukaan koot voivat vaihdella välillä 15x10 mm - 180x150 mm.

Ja jos vähimmäismittoja voidaan käyttää, paitsi kaide, putken korkeus yli 10 cm mahdollistaa sen, että sitä voidaan käyttää jo tukirakenteen osana.

GOST 8645-86: n mukaisten suorakulmaisten teräsputkien on täytettävä samat vaatimukset kuin 82 vuotta. Erot ovat kosmeettisempia ja liittyvät tiettyjen geometristen mittojen noudattamista koskeviin vaatimuksiin.

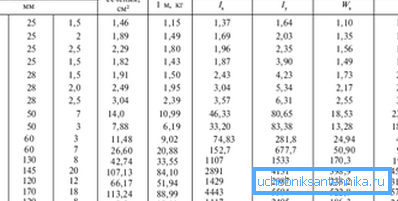

Tämän standardin mukaan erityisiä mittoja voidaan valmistaa asiakkaan suostumuksella, ja sen halkaisija voi olla 28x25 mm - 196x170 mm. Kaarevuussäteiden osalta yleinen sääntö on, että säde ei saa ylittää kaksinkertaista metallin paksuutta.

Kiinnitä huomiota! Joissakin tapauksissa sädettä voidaan lisätä kolminkertaistamaan metallin paksuus. Tarvitaan kuitenkin etukäteen hyväksyntä asiakkaan kanssa.

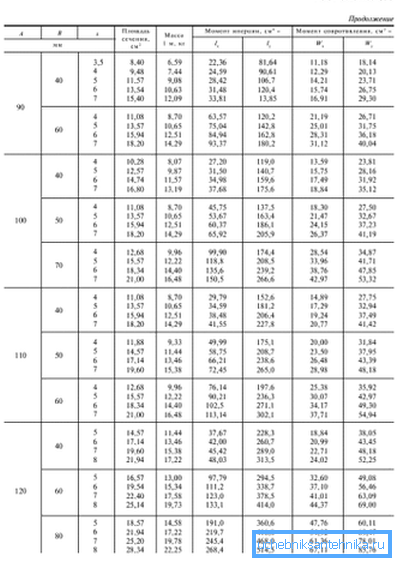

GOST 8645-68 teräs suorakulmaisen putken mittarissa on sama informaatio, vain koot vaihtelevat hieman. Tämän asiakirjan mukaan standardimitat pysyvät samoina, ja kuten erikoiskokoissa, ne ovat välillä 28x25 mm - 230x100 mm.

Putkilinjan merkintä sisältää kattavat tiedot paitsi osion mitoista myös materiaalista, josta se on valmistettu.

Merkintä on hieman erilainen pituuden mukaan, kuten vaihtoehdot ovat mahdollisia:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90h40h4h1250kr. GOST 8645-68 / B10 GOST13663-86.

Dekoodausohjeet ovat kuitenkin samat - vasemmalta oikealle on esitetty: osan ja GOST: n geometriset mitat, joiden mukaan putki tuotettiin, osoittivat myös putkilinjan pituuden tai pituuden moninaisuuden nimittäjänä - teräksen tyypin ja standardin, johon se vastaa.

Esimerkki näyttää seuraavat koot:

• ensimmäisessä tapauksessa GOST 8645-68: n mukainen teräs suorakulmainen putki on poikkileikkaukseltaan 90x40 mm ja seinäpaksuus 4,0 mm, mittaamaton pituus, teräs B10;
• kaikki sama, mutta pituus on 6,0 m;
• geometriset mitat pysyvät samoina, mutta pituus on 1,25 m: n kerroin.

Kiinnitä huomiota! Vastusmomentti ja muut staattiset ominaisuudet lasketaan 1,5 mm: n seinämän paksuuden perusteella. Kun otetaan huomioon, että metallin paksuus voi nousta 15-18 mm: iin, jos suunnitellaan vakavia kuormituksia, on parempi laskea nämä ominaisuudet uudelleen seinän todellisten mittojen perusteella.

Neliöputki

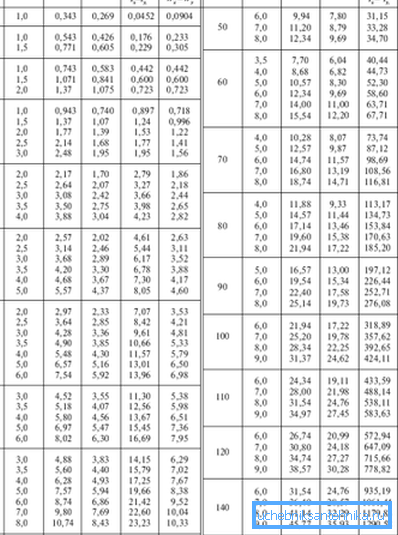

GOST 8639-68 on monenlaisia ​​teräksisiä suorakaiteen putkia on oikeampi kutsua standardi neliöputkelle, koska osan korkeus ja leveys ovat yhtä suuret. Koot, tietenkin, eroavat suorakulmiosta, vähimmäiskoko on 10x10 mm ja enimmäiskoko 180 x 180 mm. Lisäksi on mahdollista valmistaa erikoiskokoja - 32x32 mm - 65x65 mm.

Kiinnitä huomiota! Eräissä koossa on joitakin kokoja, mikä tarkoittaa, että tätä kokoa pidetään suositeltavana useimmissa tehtävissä. Vastinetta rahalle ja mahdollisimman tehokas.

Myös, kuten suorakulmaisen osan tapauksessa, kulman säteen suuruus on normalisoitu. Yleensä säde ei saa olla pienempi kuin kaksinkertainen metallin paksuuteen. Ja vain 60x60x4 mm: n koon osalta voidaan tehdä poikkeus ja sädettä voidaan lisätä kolminkertaiseksi seinämän paksuudeksi (mutta tämä edellyttää asiakkaan suostumusta).

Lisäksi molemmissa standardeissa on melko tiukat vaatimukset itse tuotteen geometrian suhteen, ei vain osan mitat, vaan myös kaarevuus ja kulman poikkeama 90: sta ovat tiukasti säädeltyjä? ja niin edelleen

Esimerkiksi GOST 8369-68 -standardin mukaisen sähköisesti hitsatun suorakulmaisen teräsputken on täytettävä seuraavat vaatimukset:

• seinäpaksuuden poikkeama normaalista riippuu tuotantomenetelmästä, joten saumattoman teräksen metallin paksuuden ei pitäisi poiketa vaihteluväleistä yli + 12,5% tai -15%, sähköinen hitsattu putki - ± 10% ja kylmävedetty - 12,5 %;
• erityisesti lomakkeen noudattaminen vaikuttaa kuormitukseen, joten seinien välinen kulma ei saa ylittää ± 1,5?
• suurin kaarevuus ei saa olla yli 1 mm 1 m: n pituudelta, tämä parametri on helppo tarkistaa omin käsin;

Lisäksi asetetaan rajoituksia sellaisille parametreille, jotka ovat sidottu (sivun koveruus), lopputuotteen pituus jne.

Nykyiset sääntelyvaatimukset

Jos aikaisemmin neliö- ja suorakaiteen muotoisten putkistojen pääominaisuudet normalisoitiin eri asiakirjoilla, GOST 2003 yhdistää näiden kahden tyyppiset osat. Tämä helpottaa jonkin verran työtä asiakirjan kanssa.

GOST 30245-03 on teräs suorakaiteen muotoinen putkimittari, jossa on 2 taulukkoa, joista ensimmäinen esittää neliöputkien vakiokokoja ja toinen suorakaiteen muotoisia putkia.

Edellä lueteltuihin asiakirjoihin verrattuna koot vaihtelevat hieman:

• neliömäisen osan osalta vähimmäismitat ovat 40x40 mm ja maksimimitat 300x300 mm;
• suorakulmion tapauksessa mitat ovat välillä 50x25 mm - 400x200 mm.

Pituuden mukaan GOST 30245-2003: n mukaan se voi olla 6,0, ja enimmäismäärä on 13,0 m (mutta vain asiakkaan suostumuksella). Massatuotannossa käytetään 6,0 - 12,0 m: n kokoluokkaa.

Myös geometriavaatimuksissa on havaittavissa eroa viime vuosien standardeista. Huomiota kiinnitetään myös hitsin lujuuteen, merkintäsääntöihin, varastointiin jne.

Valintaperusteet

On tärkeää pystyä työskentelemään valikoiman kanssa. Tämä tarkoittaa, että tietäen rakenteen tarkoituksen ja käsin pöydän, jossa on vakiokoko (sekä osion staattiset ominaisuudet), sinun on voitava valita haluamasi vaihtoehto. Ja jos vesihuollon tai viemäröinnin aikana oli ratkaisevaa merkitystä, profiiliputkiston tapauksessa olisi kiinnitettävä huomiota rakenteelliseen lujuuteen, myös hinta otetaan huomioon.

Tärkein vaatimus on, että vain elastinen muodonmuutos on sallittua (eli kun kuorma on asetettu, rakenne palaa alkuperäiseen asentoonsa ja sen pitkäaikainen käyttö ei muodosta muodonmuutosta). Jos laskenta suoritetaan itsenäisesti, on otettava huomioon muodonmuutoksen (taivutus, aksiaalinen puristus, vääntö) luonne, GOST-putket tarvitaan osan staattisten ominaisuuksien määrittämiseksi.

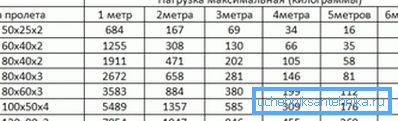

On epätodennäköistä, että joku haluaa laskea suunnittelun itsenäisesti, eikä kaikki pysty siihen. Tässä tilanteessa voit käyttää taulukoita, jotka osoittavat tietyn tyyppisen kuorman likimääräiset koot.

Lopuksi

Jotta suorakulmaista putkea ei valitettaisi, sinun on ymmärrettävä sääntelyasiakirjat ja ainakin suunniteltava rakenteen työolot. Profiiliputkille on annettu paljon standardeja, tässä artikkelissa esitetyt tiedot mahdollistavat niiden navigoinnin.

Tämän artikkelin video näyttää profiiliputken käytön tulevan rakenteen kehyksenä.
