Teräksiset neliöputket - teknologian hienoudet

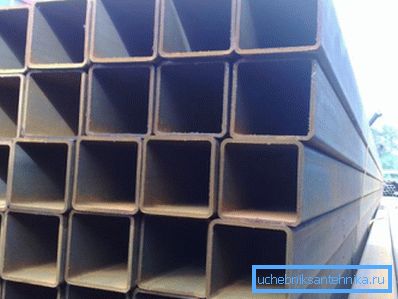

Tätä profiilia pidetään yksinomaan rakenteellisena, toisin sanoen se on alun perin suunniteltu käytettäväksi erilaisissa teknologisissa malleissa. Tämän profiilin kehykset ovat vakaampia ja tukevampia kuin pyöreistä tai jopa suorakaiteen muotoisista putkista valmistetut rakenteet. Tätä profiilia käytetään eniten rakennustekniikoissa.

Tässä artikkelissa annetaan lyhyt yleiskatsaus tavallisimmista tekniikoista, joilla tuotetaan erilaisia ​​terästuotteita. Se osoittaa myös, mitä GOST-standardit neliöteräputkille säätelevät niiden vapautumista.

Yhteiset teknologiat

Valmistettujen tuotteiden koko määrä voidaan jakaa kahteen suureen ryhmään:

• saumaton;
• Hitsattu.

Ensimmäisen ryhmän osalta saumaton muotoilu syntyy vierintätekniikoiden ansiosta, jotka puolestaan ​​jakautuvat kuumaan ja kylmään valssaukseen. Pitkittäisten rakenteiden ryhmä tehdään liittämällä metalliprofiili hitsaustekniikalla.

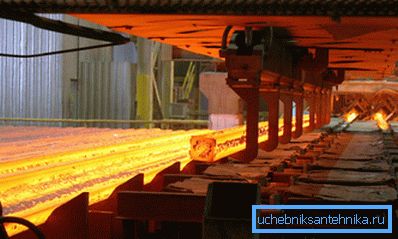

Kuuma valssaustekniikka

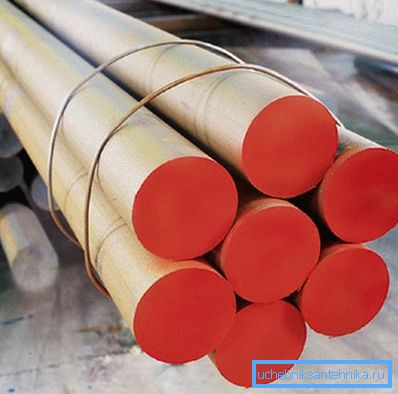

• Kuumavalssaamot käyttävät kiinteää valettua tai suulakepuristettua, puristettua terästä, joka on esilämmitetty vähintään 1200 ° C: n lämpötilaan.. Useiden muottien avulla karkea holkki tuodaan tiettyyn kokoon. Sen jälkeen se menee väliteloihin, joissa neliö on muotoiltu työkappaleeseen.
• Seuraavaksi tulee ns. Karhu.. Tämän teknisen prosessin avulla saadaan kiinteästä ja esipuristetusta työkappaleesta jotain haluttua osaa vastaavaa. Monoliittisessa aihiossa työnnetään läpi reikä ja työnnetään ulos.
• Tämän jälkeen lämmitetty karkea läpivientirulla siirretään kuuman valssaamon viimeistelylinjaan. Täällä, riippuen tehtaan kalibroinnista, tuote on jo tuotu haluttuun osaan. Kun seinät on rullattu suunnitellulle paksuudelle ja muoto on melkein valmis, se lähetetään jääkaappiin kutsutulle linjalle.

• Tosiasia on, että jotta metalli säilyttää elastisuuden, sen on vähitellen jäähdytettävä luonnollisissa olosuhteissa.. Muussa tapauksessa metalli voidaan jähmettyä jyrkällä jäähdytyksellä, jolloin tuloksena on vahva, mutta hauras muotoilu.
• Mutta ennen kaikkea asiakkaan vapauttamisen jälkeen putket käsitellään erityisillä kalibrointikoneilla ja läpäisevät ne teknisen valvonnan osastolle, jossa neliön teräsputkien GOST-standardien noudattaminen tarkistetaan. Lisäksi jokainen tuote on henkilökohtaisesti OTC-tarkastaja, joka vastaa laadun tarkastamisesta ja allekirjoittamisesta.

Kylmävalssattu tekniikka

Sekä kylmävalssattu tekniikka että tehtaat, joissa tämä tuote valmistetaan, eroavat merkittävästi kuumasta muodostuksesta.

Joissakin lähteissä tällaisia ​​tuotteita voidaan kutsua saumattomiksi.

• Aluksi raakapuristinholkki ei ole tehty tuurnalla, vaan häiritsemällä tai piirtämällä aihio koko teräslevystä.
• Tämän jälkeen rakeistusrullilla putken aihio rullataan välitilaan, jossa saavutetaan suunniteltu seinäpaksuus. Tällä hetkellä se on edelleen pyöreä, koska tässä muodossa on paljon helpompi käsitellä, ja käsittelyn tarkkuus kasvaa monta kertaa.
• Seuraavaksi tuote tulee erityiseen puristimeen, joka on varustettu vastaavalla karalla. Siinä mallille annetaan haluttu muoto ja se lähetetään kalibrointilinjaan.

• Pienet viat eliminoidaan viimeistelykalibrointilinjalla ja seinämän paksuus saadaan täydelliseen tilaan.
• Tuote on melkein valmis, mutta toistuvasta puristuksesta ja metallinmuodostuksesta johtuen sen ominaisuudet muuttuvat suuresti, menettää kimmoisuutensa, muuttuu kestävämmäksi ja hauraammaksi kristalliristikon muodonmuutoksen seurauksena.
• Palaa metalliin vaaditut tekniset ominaisuudet käyttävät "lähdön" tekniikkaa. Tätä varten metalli kuumennetaan noin 700 ° C: n lämpötilaan ja annetaan jäähtyä hitaasti.
• Tietyistä teräslajeista valmistetut putket, joita käsitellään tällä tavalla jäähdytyksen jälkeen, voivat hieman menettää geometriansa ja johtaa ne yksinkertaisesti. Tämän valitettavan väärinkäsityksen korjaamiseksi tavarat lähetetään muokattaviksi, jotka tehdään erityisten oikeanlaisten koneiden ja sitten laatuosaston avulla.

Tärkeää: Ulkoisesta samankaltaisuudesta huolimatta kylmä- ja kuumavalssatut rakenteet eroavat paitsi teknisistä ominaisuuksista. Erityisesti seinäpaksuus ja sen vuoksi kylmävalssaamon tuottaman teräs- neliöputken paino on huomattavasti pienempi. Kuumavalssatut putkimaiset tuotteet ovat paksumpia ja painoisia.

Hitsatut pitkittäisrakenteet

Tekniset ohjeet pitkittäisrakenteiden valmistamiseksi eivät ole niin monimutkaisia ​​ja vähemmän energiaintensiivisiä.

Kustannushinta ja lopullinen hinta ovat näin ollen paljon pienemmät.

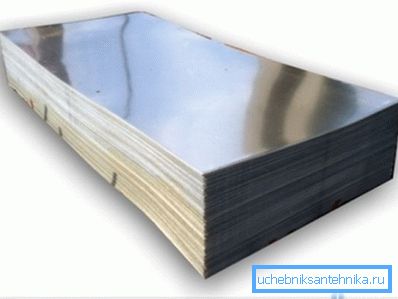

• Aluksi teräslevystä leikataan mittatilaus tuotantoa varten. Ammattilaiset kutsuvat sitä nauhaksi. Nauhan mittojen on vastattava tarkasti tulevan putken pyyhkäisyaluetta.
• Kun nauha on valmis, se lähetetään erityiseen koneeseen, johon tulevan tuotteen muoto annetaan metallille. Tämä on telojen ja telojen hydraulijärjestelmä, jonka ulostulossa saadaan keskikokoinen neliömuoto, mutta sauma on vielä auki.

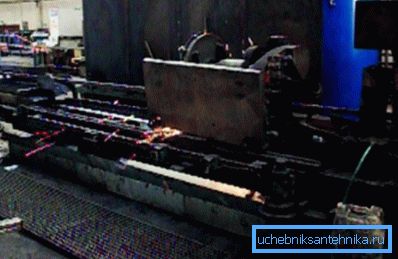

• Seuraavaksi karkea muotoinen runko menee hitsauslinjaan. Yleisin on sähkökaarihitsaus. Hän hitsasi mitoitusrakenteita, joiden seinämän paksuus oli yli 2 mm. Esimerkiksi teräksestä valmistettu neliöputki 100x100x4, joka vaaditaan rakentamisessa, hitsataan sähkökaarimenetelmällä ja säädellään GOST 8639 82: n mukaisesti.
• Ohutseinäiset rakenteet hitsataan erityisellä tekniikalla induktiouunissa, mikä mahdollistaa laadukkaan hermeettisen sauman saamisen.
• Tuotantolinjan lopussa tuote on perinteisesti testattu OTC-ohjaimilla, joissa perinteisten parametrien lisäksi on välttämätöntä käyttää erikoislaitteita hitsauksen laadun valvomiseksi.

Rakenteiden valikoima ja tekniset standardit

Pienessä artikkelissa on mahdotonta kertoa kaikista tällä hetkellä olemassa olevien neliöputkien kalibroinneista, sillä tähän tarkoitukseen sopivat GOST-standardit neliön teräsputkille. Jotta olisit helpompi ymmärtää valtion standardimerkkien villiä, yhdistimme ne taulukkoon, jossa ilmoitimme, mitkä standardit tuotteille kehitettiin.

Tärkeää: GOST 12336 66: n teräksestä valmistettujen putkien tuotevalikoima peruutettiin vuonna 1981, minkä jälkeen käytettiin TU 14-2-361-79. Joka puolestaan ​​korvattiin vuonna 1989 TU 14-2-849-89, joka on edelleen voimassa tänään.

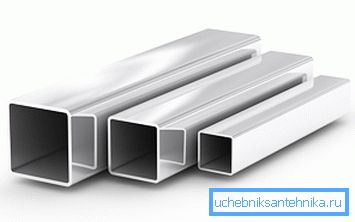

Haluaisin myös huomauttaa, että ruostumattomasta teräksestä valmistettu neliöputki sekä kaikki seostetuista ja ei-rautametallisista tehdyt muotoilutuotteet säännellään GOST 8645 82: n mukaisesti.

Tämän artikkelin video näyttää teräsprofiilit.

johtopäätös

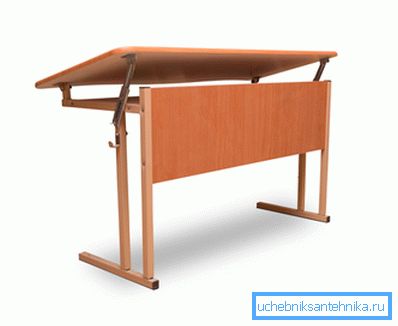

Teräsprofiiliputkia käytetään kaikkialla, ne löytyvät lasten leikkikentistä, suurin osa kevyistä bimetallisista aidoista valmistetaan niistä, ja lopuksi ei voida tehdä yhtä modernia rakennetta ilman eri osien teräsprofiilirakenteita.
