Tällaisia ​​erilaisia ​​ja niin suosittuja muoviputkia:

Teknisen vallankumouksen alkaessa polymeerit miehittävät yhä enemmän elintilaa, eikä käytännössä voi tehdä niitä ilman niitä. Esimerkiksi muoviset palonsammutusputket (valmistettu polypropeenista) suojaavat turvallisuuttamme. Myös polypropeeni, polyvinyylikloridi ja polyeteeni vievät vettä kotimme, poistavat jäteveden ja kuljettavat jäähdytysnestettä lämmitysjärjestelmissä. Tietenkin jokaisen käyttötarkoituksessa on omat ohjeet, joiden avulla voit navigoida käyttöpaineen, lämpötilan parametrien ja asennuspaikan avulla.

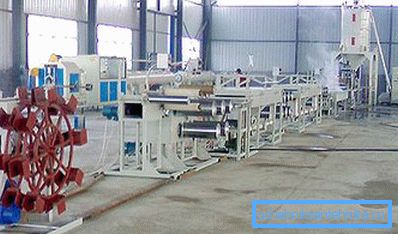

Muoviset putkien valmistuslaitteet - tuotantolinja

polypropeeni

Yleiset ominaisuudet ja nimikkeistö

Huom. Teknisten asiakirjojen eri tyyppisillä materiaaleilla on oma lyhyt merkintä. Siten polypropeenilla on lyhenne PPR (PPRC) tai PP, polyvinyylikloridi - PVC ja polyeteeni-PE. Lisäksi PE-putket voivat olla HDPE tai LDPE - matala- tai korkeapainepolyeteeni.

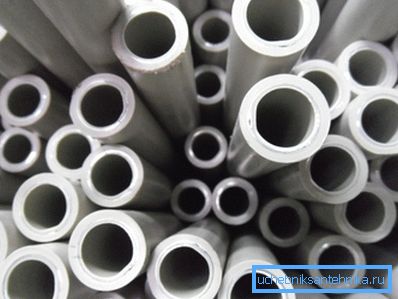

PPR eri halkaisijatuotteet

Tällä hetkellä muoviputkien käyttö painoi voimakkaasti metallin asemaa markkinoilla. Kuuman ja kylmän veden sekä lämmityksen kotimaan jakeluun polypropeeni on eniten kysyntää, jolla on omat muutokset.

Ostettaessa saatat huomata, että PPR, PP-1, PP-2, PPB tai PPRC on merkitty PPR-lyhenteen sijasta putkessa. Sinun pitäisi tietää, että PPH ja PP-1 ovat homopropyleeniä, eli ensimmäisen sukupolven materiaaleja (se on huonompi). Nyt tuotetaan satunnainen kopolymeeri, joten jos näet merkit PP-2, PPB tai PPRC, voit olla varma laadusta.

Lisäksi kussakin putkessa on kirjaimet PN, jotka on sidottu numeroihin, jotka ilmaisevat nimellispaineita tankoissa veden lämpötilassa 20 ° C (kaikki PPR-ominaisuudet lasketaan juuri tästä lämpötilasta).

Joten on olemassa muutoksia PN10, PN16, PN20 ja PN25. Käytä kylmää vettä varten PN10 ja PN16 sekä kuumaa vettä ja lämmittämistä PN20 ja PN25.

Tällöin ei ole vain seinän paksuuden merkitystä, vaan myös putkien vahvistaminen (niiden hinta on tietenkin korkeampi), joka toteutetaan alumiinifoliolla tai lasikuidulla.

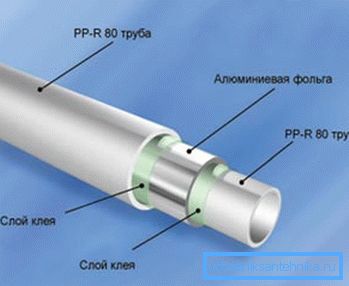

Osa PPR RN20
  • Kylmällä vedellä, jonka lämpötila ei koskaan nouse yli 20 ° C, käytä PPR PN10: n muutosta. Se kestää myös 45 ºC: n, mutta pitkäaikainen lämmitys tällaisesta lämpötilasta, putki on yksinkertaisesti epämuodostunut.

Käyttöpaine on 1,0 MPa (10,2 kg / cm2). Tämä muunnos on kaupallisesti saatavana, kun ulkoinen poikkileikkaus on 20 mm - 110 mm, pituus - 4000 mm. Yhdessä halkaisijan kanssa seinämän paksuus muuttuu, mikä voi vaihdella 2,3 mm: stä 10 mm: iin.

  • Samoin kylmällä vedellä, jonka lämpötila ei koskaan nouse yli 20 ° C, käytä muutosta PPR PN1. Toisin kuin edellisessä mallissa, tämä tuote kestää 60 ° C: n, mutta pitkäaikainen lämmitys aiheuttaa edelleen muodonmuutoksia. Käyttöpaine - 1,6 MPa (16,3 kg / cm2).

Tämä muunnos on kaupallisesti saatavana, kun ulkoinen poikkileikkaus on 20 mm - 110 mm, pituus - 4000 mm. Seinämän paksuus - 2,8 mm - 15 mm.

  • Kuuman veden ja lämmityksen yhteydessä käytetty vahvistettu muokkaus PN20. Tässä on käyttölämpötila 80 ° C (lyhytaikainen - 110 ° C). Tällaista putkea kutsutaan usein universaaliksi, koska se tekee siitä kaikki johdotukset (kuuma / kylmä vesi ja lämmitys).

Tässä sallittu paine on 2,0 MPa (20,4 kg / cm2), ulkohalkaisija 20 mm - 110 mm, seinämän paksuus 3,4 mm - 18,3 mm, pituus - 4000 mm.

  • Vahvistettu modifikaatio PN25 on suunniteltu suureksi käyttöpaineeksi järjestelmässä.. Se säilyttää jatkuvasti 2,2 MPa (25,49 kg / cm2) ja nimellislämpötila 95 ° C (lyhytaikainen, jopa 150 ° C). Ulkohalkaisija on 20 mm - 110 mm (harvoin 125 mm), seinämän paksuus on 3,4 mm - 18,3 mm. Tällaisia ​​putkia käytetään useimmiten keskitettyyn lämmitykseen, missä järjestelmässä on mahdollisesti korkea paine (etenkin korkeissa rakennuksissa).

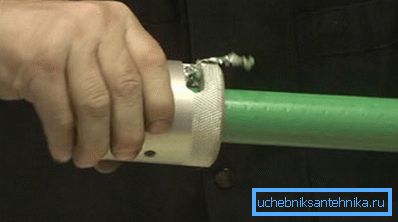

Photo stripper PPR-parranajokone

Huom. Vahvisteputket asetetaan yleensä seinän keskiosaan, mutta joskus se ei ole. Esimerkiksi PN25: ssa kalvo voi olla lähempänä pintaa ja se on puhdistettava siten, että se ei häiritse tarttumista hitsaamalla liittimellä.

Tämän tekeminen veitsellä on erittäin hankalaa, koska on välttämätöntä puhdistaa polypropeenin yläkerros. Tätä varten on parranajokone, puhdistusprosessi, jota näet kuvassa.

Asennustarvikkeet

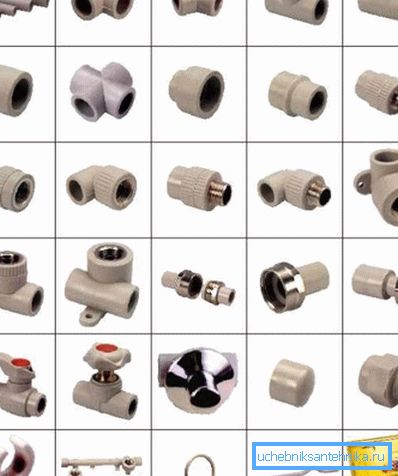

Liittimet, hanat, juottimet PPR: lle

Mukana on myös muoviputkia varten tarvittavat lisälaitteet, jotka tarjoavat niiden asennuksen ja toiminnallisuuden - nämä ovat liitokset, aivohalvaukset, hanat ja tietenkin sähköinen juotin, jossa on eri läpimittaiset duralumiinisuuttimet (mahdollisesti teflonpinnoite).

Niinpä varusteiden joukossa ovat teesit, nelikulmat, liitännät, tulpat, kulmat 32 ?, 45? ja 90?, amerikkalaiset ja perinteiset kierteitetyt liittimet. Näiden osien lisäksi on lyhyitä ohitusputkia optimaalisen asennuksen aikaansaamiseksi putkien ylityksessä, jotka leikataan liittimillä, ja metalli-, polypropeenipalloventtiilien sijaan, joiden käyttöikä on vähintään 50 vuotta ja putkien yläpuolella.

Huom. Jotkut ovat kiinnostuneita siitä, miten avataan epäkesko muoviputkesta, jos sen yläosa on katkennut ja on mahdotonta kaapata sitä avaimella tai pihdillä. Tämä tilanne on vaikeaa, joten sinun on joko käytettävä heksaa tai leikattava spline tiedostoineen ja avattava pieni avain.

Metalloplast

Perusparametrit

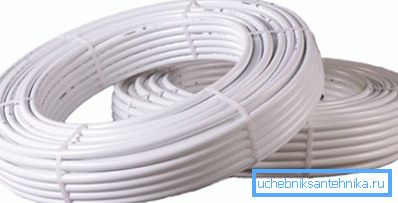

Metallikuidut

Metallipohjaisesta laminaatista valmistettuja putkia käytetään pääasiassa kylmän veden jakeluun ja lämpimän veden lattian ääriviivojen järjestämiseen, vaikka joissakin tapauksissa niitä käytetään myös ulkoiseen lämmitykseen.

  • Ulkoinen halkaisija voi olla 16 mm, 20 mm, 26 mm, 32 mm, 40 mm ja 63 mm, mutta suosituin osa voidaan kutsua 16-20 mm.
  • Metallipohjaisella laminaatilla on erittäin alhainen lämmönjohtavuus (1300 kertaa vähemmän kuparia), sitä voidaan käyttää 10 barin käyttöpaineella ja 0-95 ° C: n nimellislämpötilalla (lyhyt aika - 110 ° C).
  • Yleisimpiä poikkileikkauksia varten seinämän paksuus on 2-2,25 mm, kun taas alumiinikalvon kerros on 0,2-0,24 mm paksu. Yhdellä lineaarimittarilla, jonka halkaisija on 16 mm, on 0,113 litraa ja 20 mm - 1 201 litraa.
  • Metallien muovien laajennuskerroin, riippumatta halkaisijasta 0,2610-4 / C, ja lämmönjohtavuus 0,43 W / m * K.

Putket ja liittimet

Metalloplast osassa

Metalli-muoviputki koostuu kolmesta kerroksesta, jotka on kiinnitetty toisiinsa liimalla: sisäpuolella on korkeapaineinen polyeteenikerros (LDPE), sitten alumiinifolio ja matalan paineen polyeteenikerroksen (HDPE) ulkopuolella. Jos ostat materiaalia lattialämmitysjärjestelmän asennusta varten, kiinnitä huomiota folioon - tämän kerroksen on oltava saumaton tai kääritty päällekkäin

Vihje! Jos näet sauman, kun puhdistat HDPE: tä, niin tällaista lämmitys- tai kuumavesiputkea ei saa ottaa. Lisäksi joidenkin valmistajien pelastamiseksi ne eivät tartu folioon PE: hen - tämä on heikkolaatuinen merkki ja tämä metallipohjainen laminaatti soveltuu vain kylmään veteen.

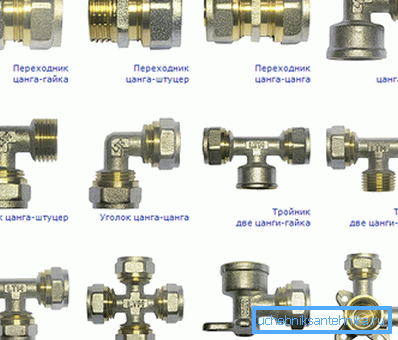

Asennus metallipinnalle

Muualla on muoviputkien komponentteja - nämä ovat erilaisia ​​liitäntä- ja johdinsovitteita, joista näytteitä näet kuvissa. Nämä yhdisteet ovat kuitenkin heikko kohta.

Jos metalli-muoviputkien käyttöikä on 10–15 vuotta, huoneen kosteudesta riippumatta, messinkiliitokset eivät aina selviä tästä ajanjaksosta - ne purkautuvat. On erityisen vaarallista, että ne suljetaan kipsillä tai kitillä - ehdottomasti kaikki tällaiset putkimiehet pitävät parempana polypropeenia metallilaminaattiin.

Polyvinyylikloridi

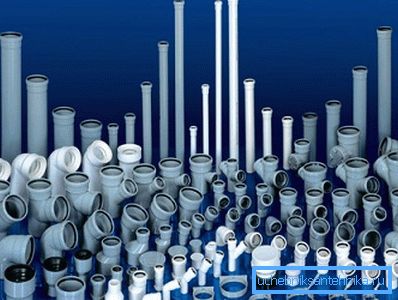

PVC-putket ja -liittimet sekä niiden kiinnikkeet

Jäteveden ja ilmanvaihtokanavien (ilmanvaihto) asentamiseksi käytetään paineita PVC-putkia, joiden halkaisija on 32 mm, 50 mm ja 100 mm, joiden pituus voi olla 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm ja 2000 mm.

Ulkoista jätevettä varten käytetään suurempaa poikkileikkausta - 150 mm, 200 mm, 250 mm ja 300 mm, ja lisäksi koteloputkia tehdään hiekka- ja artesiakaivoille, jotka varmistavat maaperän säilymisen maanvyörymistä.

Viemäriputkien telakointi suoritetaan liittimien kustannuksella, jotka valmistetaan seuraavissa muodoissa: kytkentä, kulma (32?, 45?, 90?), Pistokkeet, korjaukset, teet, neliöt, PVC- tai kumihäviöt (siirtämiseksi halkaisijasta toiseen) . On myös monimutkaisia ​​varusteita, jotka voivat sisältää useita vaihtoehtoja. Koteloputkien liittämiseen voidaan käyttää nippeliliitäntöjä tai yksinkertaisesti ulkoisia ja sisäisiä kierteitä.

Huom. On huomattava, että muoviputkien korjaus omilla käsillään on paljon helpompaa kuin metallilla työskentely. Tämä on myös yksi syy muovin valintaan.

johtopäätös

Huolimatta yleisestä tuttavuudesta, jonka olet jo saanut tämän materiaalin lukemisen jälkeen, muoviputkissa voi olla joitakin vivahteita parametreihin - tämä riippuu valmistajasta. Siksi, kun ostat, ota aina yhteyttä myyjään tai katso huolellisesti asiakirjat. Edellä mainittujen suositusten täydennyksenä tarjoamme sinulle tässä artikkelissa videon, jossa tutustutaan lähemmin tähän aiheeseen.
