Suosittuja tapoja liittää putket - yksityiskohtainen katsaus

Lämmitys-, viemäröinti- ja vesijärjestelmien asennuksessa on välttämätöntä ratkaista liitäntäjohdot. Tällöin on tarpeen ottaa huomioon materiaali, josta putki valmistetaan, järjestelmän käyttöolosuhteet ja monet muut parametrit. Erilaisia ​​olemassa olevia yhteystapoja tutkittaessa ei olisi tarpeellista harkita suosituimpia vaihtoehtoja.

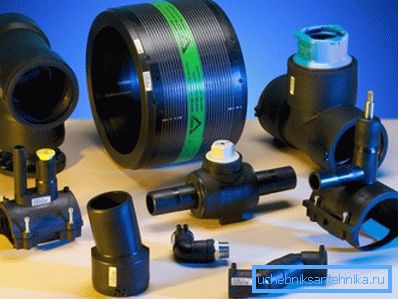

Putkiliitäntäluokitus

Mukavuuden vuoksi kaikenlaiset putkiliitännät jaetaan kahteen suureen ryhmään:

• erotettavissa oleva - on mahdollista purkaa liitos omin käsin, ilman että aineen eheys on loukkaantunut. Kierteinen yhteys voidaan pitää klassisena esimerkkinä tässä ryhmässä, kierre leikataan putkiosien päissä ja tarvittaessa liitos voidaan helposti purkaa;
• jakamaton - purkaminen on mahdollista, mutta putkilinjan materiaali kärsii. Hitsausliitos voi toimia esimerkkinä tässä tapauksessa. Hitsausmetalli ei salli putkilinjan purkamista tulevaisuudessa, se voidaan leikata vain paloiksi.

Ehdotettu luokitus on liian yleinen. Ja jos pysyvässä liitoksessa ei ole niin monta vaihtoehtoa (hitsaus, liimaus tai kiinnitys), niin irrotettavien liitosten luokassa on useita mielenkiintoisia tapoja.

Suositut putkilinjojen yhteydet

Käytännöllisyyden lisäksi myös telakan tyypin valinnassa on otettava huomioon sekä materiaalin ominaisuudet että putkilinjan toimintatapa. Esimerkiksi yksityisen talon viemäröinti toimii paineettomassa tilassa, joten tavanomainen kellorakenteinen telakka sopii.

Mutta lämmitysjärjestelmän asennuksessa tarvitaan jotain luotettavampaa. Yleisimmät menetelmät ovat seuraavat.

yhdiste kierteillä

Sitä voidaan pitää klassisena menetelmänä, jota käytettiin vuosikymmeniä sitten.

Ohje ei ole muuttunut lainkaan sen jälkeen, sinun täytyy toimia seuraavassa järjestyksessä:

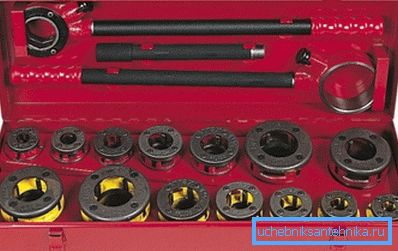

• asennus tehdään ja putkeen tehdään merkki, jolle on tarpeen leikata lanka;

• Oikeastaan ​​veistetty. Mukavuussyistä putkilinja on kiinnitettävä varovasti, levyn vähäisimpään suuntaukseen, kun leikkauskierteet voivat aiheuttaa vuotoja tulevaisuudessa;

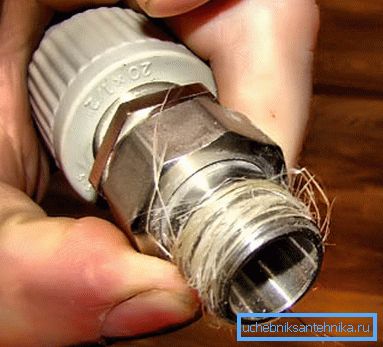

• aallotus suoritetaan - kierteellä tai muulla synteettisellä tiivisteellä yksinkertaisesti kierretään kierteeseen. Sen hinta on vähäinen ja nivelen tiiviys kasvaa merkittävästi;

• kierre on ruuvattu liittimeen. Putkien kierteinen liitos kuuluu pistokkeen luokkaan, mikä helpottaa putkilinjan purkamista ja puhdistamista.

Kiinnitä huomiota! Kierto heikentää hieman poikkileikkausta. Siksi on välttämätöntä välttää mahdollisimman paljon mekaanisia vaikutuksia liitokseen.

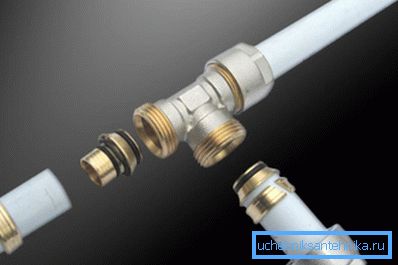

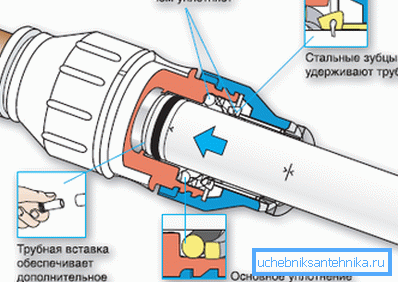

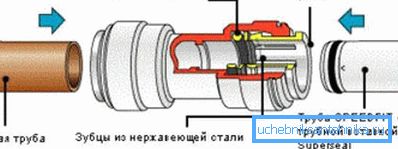

Collet-kiinnityksen käyttö

Tällaisen asennuksen avulla voit liittää putkia jopa eri materiaaleista. Liitos on jaettu, mikä voi johtua myös kaulusliittimien käytön eduista.

Käytettäessä putkien liitäntää eri materiaalien liittämiseksi toisaalta liitoksen tiiviys saavutetaan korkki- mutterin ja puristusrenkaan avulla ja toisaalta holkin avulla.

Telakointi suoritetaan seuraavassa järjestyksessä:

• putkiin (täsmälleen tämä sekvenssi) laitetaan korkki- mutteri ja puristusrengas;
• sitten mutteri kiristetään, rengas deformoituu ja puristetaan tiiviisti putkilinjan pään liitoksen päähän;
• toisaalta putki työnnetään yksinkertaisesti kaulukseen ja vedetään sisään, kunnes se pysähtyy. Rakenne luo sille riittävän paineen, niin että liitoksen lujuus on taattu.

Mobiiliyhteys

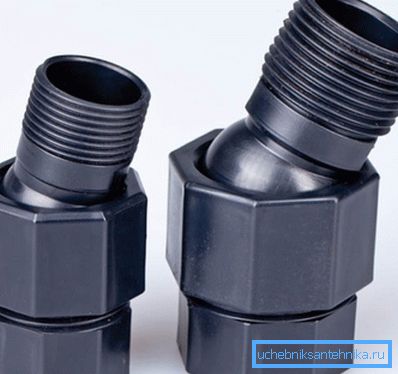

Joskus vakioliitännät eivät salli telakointia haluttuun kulmaan. Tässä tapauksessa voit käyttää kääntöputkea. Tämä yhdistämismenetelmä on myös hyödyllinen siinä, että kaltevuuskulmaa voidaan helposti muuttaa purkamatta putkilinjan osaa.

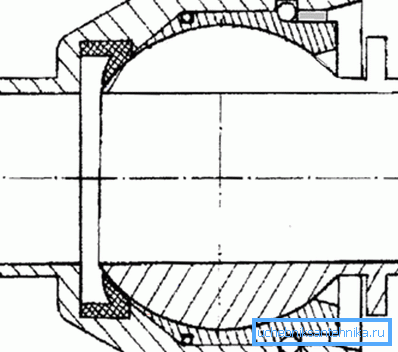

Tällaisia ​​kiinnittimiä myydään jo koottuina, ja liikkuvuus saavutetaan siten, että pistorasia ei ole aivan tavanomainen. Kello itsessään on melko leveä, ja siihen sijoitetun putken osan on pallomainen. Putkilinjan pään ja pistorasian sisäpinnan välinen tila on täytetty kumilevyillä ja voiteluainekerroksella.

Kiinnitä huomiota! Tämän tyyppisen telakan resurssi on rajallinen (valmistaja ilmoittaa taatun kierrosten määrän), joten sinun ei pitäisi taivuttaa tai irrottaa putkea tarpeettomasti.

Pyörimiskulman osalta se on yleensä alueella 40-50?. Suuret kääntökulmat vaikeuttavat kääntöosan suunnittelua ja vaarantavat nivelen tiiviyden. Syövyttävien nesteiden kuljettaminen lyhentää merkittävästi saranan käyttöikää.

Korkeapaineputki

On tuskin välttämätöntä työskennellä korkeassa paineessa kotona (paine vesijärjestelmässä ei voi olla sellainen). Teollisuudessa melko usein nesteet kuljetetaan huomattavalla paineella, mikä asettaa tiukemmat vaatimukset nivelille.

Korkeapaineputkiliitännöillä, joissa on suuri määrä kääntymiä ja varusteita näihin paikkoihin, on alhainen luotettavuus verrattuna putkistoon, jossa on vähimmäiskierros.

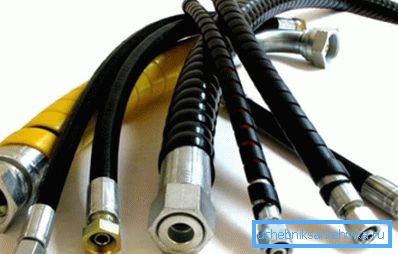

Tämän ongelman ratkaisemiseksi käytetään usein paineletkuja - korkeapaineletkuja. Ulkopuolella tällainen holkki näyttää normaalilta kumiletkulta, jossa on molemmin puolin metalliliittimet.

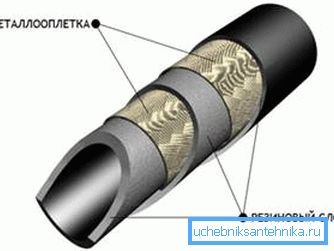

Ulkoasusta huolimatta RVD: n rakenne on monimutkainen. Hihassa on erityistä kumia sisältävä sisäkerros ja lujuus saavutetaan metallikierteistä valmistetulla tehorungolla. Usein tällaisia ​​tehokehyksiä on useita.

Tällaisten holkkien pääasiallinen etu on, että kierros on sileä ja että nesteen virtaus on vähäinen. Korkeapaineletkujen päät on liitetty putkistoon metalliliittimillä.

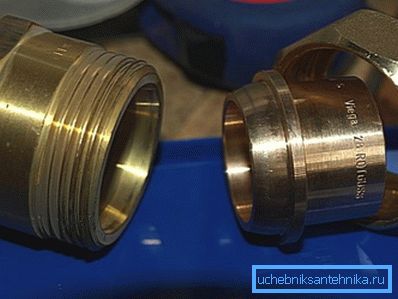

Amerikkalainen - yksinkertaisuus ja luotettavuus

Kaikkien putkiliitäntöjen tulisi olla luotettavia ja mahdollisuuksien mukaan sallia putkiosan purkaminen mahdollisimman nopeasti purkamatta loput putkilinjaa. Näiden parametrien osalta amerikkalainen kilpailu.

2 putkilinjan kiinnittämistä tällä tavalla tarvitset 2 kierteitettyä liitintä (yksi niistä rajoittavalla kauluksella), kumitiiviste ja korkki. Putkilinjan päissä on oltava sisäkierre.

Amerikkalainen putkiasennus suoritetaan seuraavassa järjestyksessä:

• ulkoisen kierteen omaava osa ruuvataan putkiosaan sisäkierteellä;
• sen jälkeen tulee osa kauluksella olevasta osasta, sinun täytyy laittaa siihen tiiviste ja korkki-mutteri, jonka jälkeen kiinnitys kiinnitetään myös putkeen;
• sen jälkeen on vain ruuvata liitäntämutteri palautusliitoksen ulkoiseen kierteeseen.

Kiinnitä huomiota! Toisin kuin useimmat muut telakointityypit, putkilinjan osan purkaminen ei ole tarpeen purkaa sitä kokonaan. Koko kokoonpano / purku suoritetaan vain yhdellä mutterilla.

Tavrovoy-yhteys

T-putkiliitokset voivat olla joko oikeassa kulmassa tai terävässä kulmassa, ja se on tarpeen, kun toinen putki on asetettava jo olemassa olevaan putkistoon. Esimerkkinä voidaan mainita viemäröintiputki asunnosta nousuputkeen. Voit antaa solmion kahdella tavalla - käyttämällä erikoisliittimiä tai hitsausta (jos putket ovat metallisia).

Liittimien osalta tätä tarkoitusta varten käytetään teitä ja ristiä, joiden avulla voit luoda monimutkaisen solmun. Tällainen kytkentä tee voidaan suorittaa millä tahansa kuvatuista menetelmistä. Voidaan käyttää puristusliittimellä, hitsauspainikkeella PP (polypropeeniputkessa), pistorasiaan (jos puhumme jätevesistä) jne.

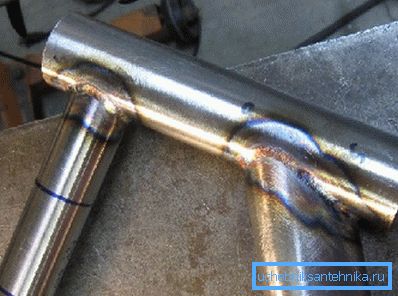

Hitsauksen avulla käytettävät metalliputket ovat harvinaisia ​​ja melko vaikeaa aloittelijoille. Tärkein ongelma on tässä merkitä oikein putken leikkaus, johon joudut kaatumaan, ja putkilinjan päähän.

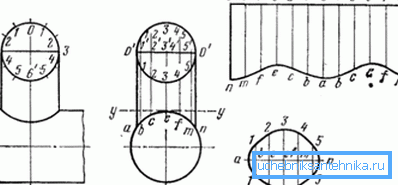

Voit ratkaista tämän ongelman käyttämällä erikoismalleja, joissa halkaisijaltaan riippuen on käyrät, jotka merkitsevät leikkauskohdan, voit myös käyttää erikoismerkintäohjelmia.

  Kiinnitä huomiota! Jos leikkaukset eivät sovi täydellisesti, aukot on tehtävä metallikappaleilla, mikä vaikuttaa haitallisesti kiristykseen. Siksi merkintä tulisi keskittyä.

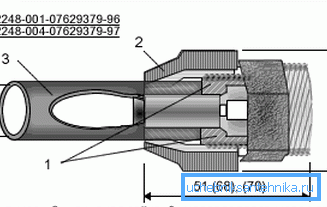

Nänninivel

Putkien nippeliyhteys kuuluu irrotettavan luokan luokkaan, joka koostuu varsinaisesta asennuksesta (tavanomaisesta kierteitetystä holkista ja rajoittavasta olkapäästä), tiivistysrengasta ja korkki-mutterista.

Putkilinjan osien telakointi tällä tavalla muistuttaa jonkin verran amerikkalaista:

• asennuksessa (kierteinen holkki) sinun täytyy laittaa tiivisterengas ja liitosmutteri;
• sen jälkeen liitin ruuvataan kierteitetylle putkelle;
• kytkennän loppuun saattamiseksi on vain ruuvata liitosmutteri toisen putkilinjan kytkentään tai päähän.

Tätä menetelmää käytetään usein, kun mittauslaite on upotettava olemassa olevaan järjestelmään. Liitos on kätevä, koska liitettävien elementtien halkaisijoille ei ole juuri mitään rajoituksia, tiiviyden varmistamiseksi riittää, että yksinkertaisesti valitaan rikastimen asennuksen haluttu halkaisija.

Gruvlochnoe-yhteys

Tällaista yhdistettä voidaan pitää yhtenä yksinkertaisimmista. Putkien uritetut liitännät kuuluvat ei-hitsattujen putkityyppien ryhmään.

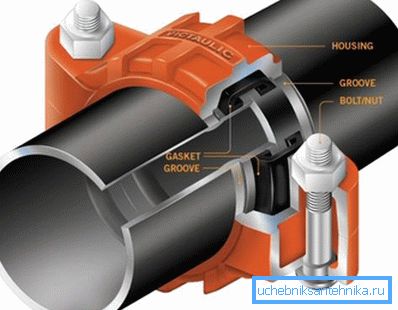

Gruvlok - tavallinen puristin, jonka avulla voit nopeasti yhdistää yhteen 2 putkeen. Tämän elementin rakenne on melko yksinkertainen - muovikotelo, jonka sisällä on kumitiiviste ja pultit molemmin puolin. Pulttien kiristäminen luo tarvittavan paineen, kumitiiviste deformoituu tiukasti putkilinjan pintaa vasten, mikä takaa nivelen tiiviyden.

Putkien hitsausliitäntä on paras vaihtoehto putkilinjan huollon kannalta. Pultit voidaan irrottaa milloin tahansa, kiristin irrotetaan ja vaurioitunut putkiosa voidaan puhdistaa tai vaihtaa.

Joidenkin urien muotoilu on hieman monimutkainen ja sillä on ulkonema koko kehän ympäri. Putkijohdossa, joka on tietyssä etäisyydessä liitoksesta, tulisi olla ura, kun se työnnetään ulkonemaan uraan, mene tähän uraan, jolloin liitos lisää lujuutta.

Lopussa

Putkilinjaa ei voida asettaa ilman yksittäisten osien liittämisen ongelmaa. Sinun on valittava useita vaihtoehtoja, joista jokaisella on omat etunsa ja haittansa. Artikkelissa on lyhyt yleiskatsaus suosituista putkilinjojen telakointimenetelmistä.

Tämän tiedon avulla aloittelija putkimies pystyy määrittämään parhaan vaihtoehdon asennustöihin. Tämän artikkelin video käsittelee eräitä irrotettavia yhteyksiä.
