Sinkityt putket lämmitykseen: putkien ominaisuudet,

Teräsputket, jotka tunnetaan jo pitkään ja jotka eivät ole nyt menettäneet suosiotaan rakentamisessa, koska ne kestävät lisääntyneitä kuormituksia ja kestävät ulkoisia vaikutuksia hyvin, paitsi korroosiota. Jotta vältettäisiin lämmitysputkien tuhoutuminen ruosteen seurauksena, rautaa peitetään sinkkikerroksella. Alla oleva materiaali on tarkoitettu sinkittyjen putkien lämmitysverkkojen suunnittelun erityispiirteisiin.

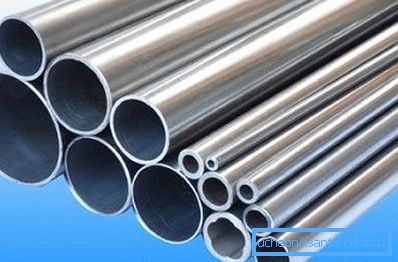

Sinkittyjä putkia voidaan käyttää lämmitysjärjestelmien asennukseen

Teräsputkien ominaisuudet

klassinen

Erilaisten rakennusten ja rakenteiden rakentamisessa on käytetty perinteisiä rautametalliputkia hyvin pitkään. Niiden suosio johtuu kyvystä kestää lisääntyneitä kuormituksia eikä myöskään romahtaa negatiivisten ulkoisten tekijöiden vaikutuksesta.

Merkittävä vaikutus suosioon on hinnalla. Hiiliteräsputket, joilla on korkeat tekniset ominaisuudet, ovat melko edullisia.

Kyseiset materiaalit luodaan yksinkertaisesti lämmitysverkkojen suunnitteluun:

  • niillä on mahdollista kuljettaa lämmönsiirtäjä, joka on lämmitetty yli + 100 asteen lämpötilaan;
  • kun neste jäätyy kylmänä vuodenaikana (esimerkiksi kattilahäiriön sattuessa), putkilinjoja voidaan lämmittää avotulella.
Teräs on kestävä ja luotettava, mutta se on korroosion alainen

Mutta ei mainita merkittäviä puutteita:

  1. Teräsputkien lämmitysverkoston suunnitteluprosessi on varsin työlästä, vaatii erityisosaamista ja kehittyneiden laitteiden käyttöä.
  2. Teräsputkia on vaikea saada haluttuun geometriseen muotoon, varsinkin kun sinun täytyy taivuttaa niitä useissa paikoissa eri kulmissa.
  3. Metalli johtaa lämpöä hyvin, joten lämmitysverkkoa asennettaessa (erityisesti avoimilla alueilla) teräsputket on suojattava huolellisesti lämpöä eristävillä kuorilla, lasivillalla tai mineraalikuidulla.
  4. Metallituotteet ovat erittäin alttiita korroosiolle, joten niiden keskimääräinen käyttöikä ei ylitä 10-15 vuotta.

Kuten jo mainittiin, se on viimeinen tekijä, joka rajoittaa kuvattujen materiaalien käyttöä putkilinjojen suunnittelussa.

Voit selviytyä ongelmasta kahdella tavalla:

  1. Käytä polymeeriosia. On olemassa erilaisia ​​muovisia putkia, joista monia käytetään onnistuneesti talojen ja asuntojen lämmitysjärjestelmien suunnittelussa. Ne eivät kuitenkaan kykene kestämään enemmän sisäistä painetta ja erittäin korkeaa jäähdytysnesteen lämpötilaa.

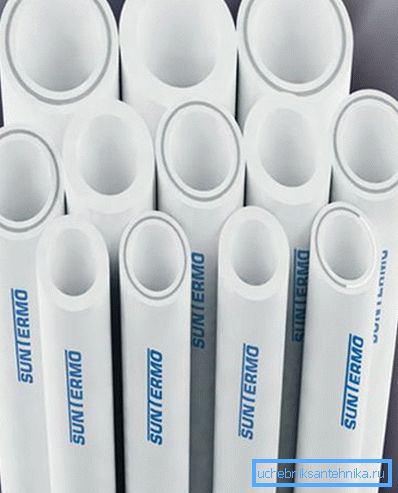

Muoviputket eivät ole korroosiota, mutta niillä on pieni lujuus

Toinen muoviputkien haittapuoli on pieni vahvuus, erityisesti iskuille.

  1. Peitä teräsputki suojaavalla sinkkikerroksella. Tässä tapauksessa korroosiota voidaan välttää, mutta vain, jos vettä käytetään lämmönsiirtonesteenä. Jäähdytys, joka on kemiallisesti aktiivinen, vähentää kaikki sinkityksen edut nollaan.

Kuumasinkittyjen putkien lämmitysjärjestelmä on kuitenkin luotettavampi, joten on järkevää pysyä näiden osien kuvauksessa tarkemmin.

galvanoitu

Putken sinkitys auttaa suojaamaan sitä luotettavasti korroosion keskipisteiltä ja pidentää käyttöikää useita vuosia.

Kiinnitä huomiota! Terästuotteet eivät kata suojaavaa sinkkikerrosta. Se voi olla valurautaputkia sekä muita nesteiden kuljetukseen tarkoitettuja tuotteita.

Ohjeet sinkittyjen putkien valmistukseen antavat kaksi perusmenetelmää suojakerroksen levittämiseksi:

  1. Kuuma. Valmiit teräsosat upotetaan säiliöön, joka on täytetty nestemäisellä sinkillä + 450 asteen lämpötilassa.

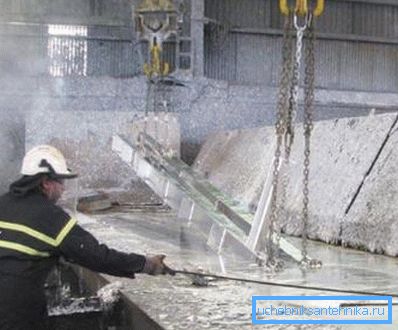

Kuvassa kuumasinkittyjen teräsosien prosessi
  1. Diffuusio. Tällöin sinkki ei vain luo suojakerrosta. Erityisen tekniikan ansiosta molempien materiaalien atomit tunkeutuvat toisiinsa ja muodostavat vahvan pinnoitteen, joka kestää hapettumista.

Diffuusiokäsittelyssä käytetään jauhettua sinkkiä nesteen sijasta. Putket sijoitetaan erityisiin säiliöihin, joissa tapahtuu erityisiä reaktioita, jotka antavat putkelle paitsi mekaanisen, myös sähkökemiallisen lujuuden.

Kiinnitä huomiota! Diffuusiopinnoite levitetään vain teräsputkelle, koska muut materiaalit eivät kykene vuorovaikutuksessa sinkin kanssa.

Diffuusiosinkitys kattaa putket, joiden suojakerros on luotettavampi

Lämmitysjärjestelmän itsenäinen suunnittelu

Valmistettaessa sinkittyjen teräsputkien ilmastoverkkoa voit käyttää kahta liitäntätyyppiä:

  • sähkö- tai kaasuhitsatut;
  • kierteitetyt liittimet.

On huomattava, että sekä ensimmäinen että toinen menetelmä edellyttävät, että päälliköllä on tiettyjä rakentamisen taitoja. Jos epäilet kykyjäsi, on parempi antaa asennusprosessi kokeneille putkimiehille.

hitsaus

Lämmityksen valmistus hitsauksessa koostuu seuraavista vaiheista:

  1. Pystysuuntaiset tärkeimmät nousuputket on asennettu (syöttö ja paluu), ja sitten niistä tehdään horisontaalinen johdotus kullekin keskuslämmityslaitteelle.

Vihje! Jos päivität vanhaa lämmitysjärjestelmää, on suositeltavaa tehdä putkien asennus vanhan järjestelmän mukaisesti ja suorittaa ne peräkkäin. Tällaiset tekniset verkot on suunniteltu ja testattu hyvin huolellisesti, joten suurten muutosten tekeminen tarpeettomasti ei ole tarpeen.

Hitsaus on vastuullinen ja monimutkainen prosessi.
  1. Kaasuhitsaus suoritetaan käyttämällä erityistä juotetta, jonka paksuus on 0,8 - 1,2 mm. Jos käytetään sähköhitsausta, on välttämätöntä käyttää elektrodeja kalsiumfluoridi- tai rutiilipinnoitteella, jonka halkaisija on enintään 3 mm. Muussa tapauksessa tiukkaa yhteyttä ei saavuteta.
  2. Sinkityt putket, toisin kuin tavanomainen teräs, ovat päällekkäisiä. Tätä varten yksi osista palaa hieman.

Hitsaamalla putkia suojapinnoitteella sauman laatuun on kiinnitettävä enemmän huomiota. Liitoksessa ei saa olla halkeamia, siruja, halkeamia ja muita vikoja.

Samalla huolella on tarpeen tehdä reikiä putkille ja liittimille. Voit käyttää poraa, jyrsintälaitetta tai leikata reiän puristimella.

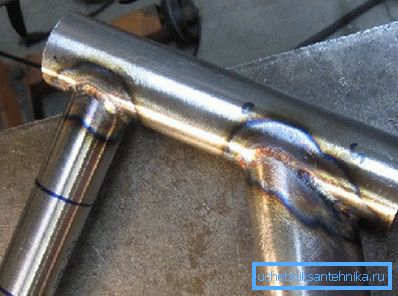

Sinun on seurattava huolellisesti saumojen laatua.

Jos sinulla on ensimmäiset taidot työskennellä hitsauskoneella ja päätät asentaa sinkityt putket itse, sinun tulee noudattaa seuraavia vinkkejä toimenpiteiden aikana:

  • sauma on aloitettava osan keskeltä lattiasta alkaen ja vähitellen ylöspäin;
  • elektrodi on sijoitettava tiukasti kohtisuoraan tuotteen pintaan nähden (muuten ei ole mahdollista valmistaa korkealaatuista liitosta);
  • jos hitsaus suoritetaan pystysuoralla pinnalla, elektrodi tulisi sijoittaa kulmaan ja ohjata sitä ylhäältä alas;
  • Parhaan laadun saavuttamiseksi voidaan käyttää hitsaustekniikkaa.

Kiinnitä huomiota! Sinkittyjen putkien hitsausta ei käytetä lähes koskaan. Korkean lämpötilan vaikutuksesta suojakerros haihtuu täysin, minkä seurauksena nivelet syöpyvät ja menetät kaikki kalliista sinkityksestä aiheutuvat edut. On parempi olla kiinni liitäntätekniikalla, jossa käytetään kierteitettyjä varusteita.

Hitsauskaari haihduttaa suojaavan sinkkikerroksen putken pinnasta

kalusteet

Lämmitysjärjestelmän asentamiseksi kiertomenetelmällä sinun täytyy varastoida tarvittava määrä tarvikkeita: kyynärpäät, adapterit, pysäytysventtiilit ja niin edelleen.

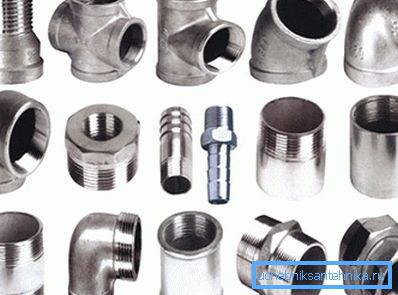

Sinkityt kierteitetyt putkiliittimet

Kierrätykseen tarvitaan myös erilaisia ​​halkaisijoita. Voit käyttää kuolee, mutta on parempi ostaa ruuvin kuolla: tämä laite mahdollistaa leikkaamisen paremmin, välttäen vääristymiä.

Lisäksi tarvitaan:

  • hiomakone teräsputkien leikkaamiseksi halutun pituisiksi segmenteiksi;
  • tiedosto, jolla viiste poistetaan;
  • päinvastoin, joka auttaa työkappaletta turvallisesti pitämään työskennellessään heidän kanssaan;
  • kaasuavaimet liittimien ja putkien kiertämiseksi (mieluiten dynamometriset - ne eivät vahingoita liitoksen kierteitä, annosteluvoimaa).

Leikkausprosessi ei yleensä aiheuta vaikeuksia myös aloittelijoille, mutta tässä on otettava huomioon useita ominaisuuksia:

  • kun mitat putkia, muista ottaa huomioon etäisyys, johon putki tulee liitokseen kiertäessä;
Sinkittyjen putkien leikkaamiseen on parempi käyttää erikoisvarusteita.
  • kiinnitettäessä on kiinnitettävä huomiota siihen, että putken sijoittaminen liian lähelle seinää ei salli langan leikkaamista (tämä vaatii vähintään 8-10 cm vapaata tilaa).

Kokous - oppitunti ei ole erityisen aikaa vievä.

Täällä aloittelijat tekevät vain kaksi yleistä virhettä:

  1. Tuotteiden vääristyminen pitkittäisakselilla. Jos putken ja liitososien yhdistäminen ei ole tarkka, voit rikkoa langan. Tämän vuoksi haluttu tiiviys on mahdotonta, ja vaurioituneet osat on vaihdettava uusiin.
  2. Kiristys- tai pysäytysventtiilin kiristäminen on liian tiukka. Se tapahtuu usein, kun hanat kiinnitetään, kun isäntä haluaa kiristää mutteria hieman enemmän, niin että nosturin kahva liikkuu vapaammin. Useimmiten tämä johtaa rikkoutumiseen.

Tilanteen selvittämiseksi täydentävät polymeerinauhan tai -vedon ylimääräiset kerrokset ja purkavat ne.

Telakointi patterien kanssa

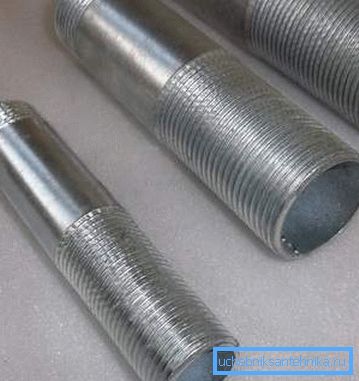

Toinen tärkeä asennusvaihe on putkien liittäminen pattereihin. Voit tehdä tämän käyttämällä erityyppisiä varusteita - sgonya.

Toiminta suoritetaan seuraavasti:

  • sgon ruuvataan putkeen, kunnes sen leikkauksen ja akun sisääntulon välinen etäisyys on 5 mm;
  • hinaus on kierretty jäähdyttimen tuloon (kierre pitkin);
Putkiliitokset lämpöpattereilla
  • lanka ruuvataan kierteisiin, kunnes voima on havaittavissa, mutta ei liiallinen;
  • liitokset voidaan maalata korroosion estämiseksi.

johtopäätös

Sinkittyjä putkia käytetään harvoin lämmitysverkkojen suunnitteluun. Ne voidaan korvata muilla osilla, jotka ovat halvempia ja helpompi asentaa valmiiseen ilmasto-verkkoon. Saat lisätietoja tästä alla olevasta videosta.
