Sdr-polyeteeniputken merkintä ja käyttö

Viime aikoina polyeteeniputket (PE) ovat tulleet hyvin suosittuja, ja niiden käyttöalue on hyvin laaja. Tässä artikkelissa tarkastellaan näiden putkien merkintöjä sekä tarkastellaan niiden ominaisuuksia ja rakennealueita, joissa niitä käytetään.

merkki

Mitä SDR tarkoittaa

Tarkastellaan ensin, mitä SDR-putki on. Niinpä tämä lyhenne tarkoittaa ulkohalkaisijan suhdetta seinämän paksuuteen.

Siten SDR lasketaan kaavalla - SDR = D / R, jossa:

• D - osoittaa ulkohalkaisijan;
• R - Tuotteen seinämän paksuus.

Näin ollen mitä suurempi tämä arvo, sitä ohuempi seinä. Esimerkiksi SDR 17 -putki - sen merkintä tarkoittaa, että tuotteen ulkohalkaisija on 17 kertaa suurempi kuin seinän paksuus.

PE-arvot

SDR: n lisäksi merkinnässä käytetään kirjainta ("PE") ja numeroa, joka koostuu kahdesta numerosta. Esimerkiksi putki PE80 SDR11 - koska ei ole vaikea arvata, PE sanoo, että tuote on valmistettu polyeteenistä. Numeerinen arvo vastaa polyeteenin (MRS) pitkäaikaista vähimmäislujuutta, tässä tapauksessa se on 8 MPa.

Suosituimmat tuotteet ovat PE100, PE80 ja PE63. Putkien polyeteeni, jota käytetään niiden valmistuksessa, saadaan jäykästä polymeeristä, jolla on korkea kiteisyysaste ja lineaarinen rakenne.

Näiden merkkien tuotteiden pääpiirteittäin on vahvuus ja tiheys. Lisäksi niillä on hyvä kestävyys orgaanisia ja epäorgaanisia happoja, emäksiä, suoloja ja muita kemiallisia elementtejä vastaan. Totta, niiden hinta on korkeampi.

On sanottava, että on olemassa PE 32 SDR -tuotteita, joiden tuotantoa säätelee GOST? 18599-2001. Niitä käytetään useimmiten vesihuollon järjestelmissä, joiden nimellispaine on enintään 2,5 atmosfääriä.

Suosituimmat tuotemerkit ja niiden tarkoitus

Ensi silmäyksellä saattaa tuntua, että korkealaatuiset ja kestävät tuotteet ovat PE100-merkintä. Jokaisella tuotemerkillä on kuitenkin oma erityinen tarkoitus. Siksi alla pidämme yleisimpiä tuotemerkkejä ja niiden tarkoitusta.

PE100

Tämän brändin ominaispiirre on:

• Korkea käyttöpaine;
• Vastus mekaaniselle rasitukselle;
• Suuri vahvuus.

Niiden tuotannossa käytetään sertifioituja raaka-aineita. Materiaalin laadullisten ominaisuuksien vuoksi valmistajat pystyivät vähentämään tämän tuotteen seinämän paksuutta ja sen seurauksena sen painoa.

Useimmiten käytetään PE 100 SDR -putkea:

• Kaasu- ja vesijohtojen järjestämisessä;
• Putkilinjojen laitteessa, jossa annetaan esimerkiksi elintarvikkeita, maitoa, mehua, viiniä ja niin edelleen.

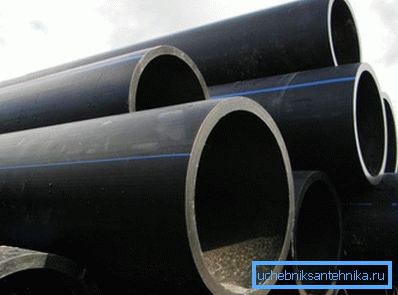

PE80

Näiden tuotteiden ominaisuuksia ovat:

• Helppous;
• Kulumisvastus;
• Hyvä lujuus.

Niiden tuotannossa käytettiin keskipaineista muovia.

Koska tämän merkin tuotteet on suunniteltu toimimaan alhaisessa paineessa, niitä käytetään useimmiten seuraaviin tarkoituksiin:

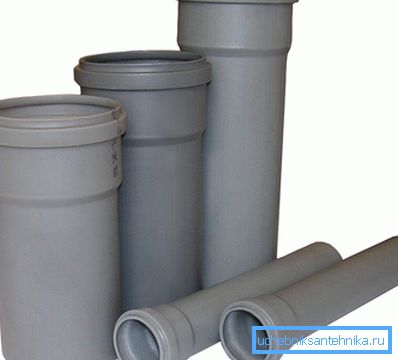

• Vapaa- ja matalapaineisen viemäriverkon laitteistossa kerrostaloissa.
• Kun rakennetaan pienen halkaisijan omaavia vesihuoltojärjestelmiä, jotka sijaitsevat pienellä alueella.

Kiinnitä huomiota! Asiantuntijat eivät suosittele PE80-tuotteiden käyttöä joissakin tapauksissa. Erityisesti seinien pienen paksuuden vuoksi niitä ei suositella käytettäväksi pääputkilinjan ja kaasuputken asennuksessa.

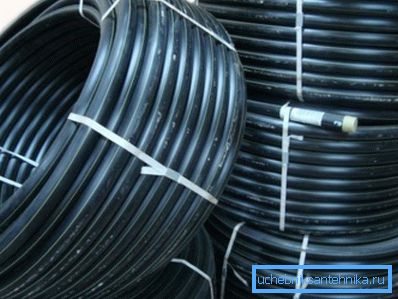

PE63

Tämän merkin polyetyleenille on tunnusomaista se, että se sisältää suuren määrän eteenimolekyylejä.

Siksi sille on ominaista tällaiset ominaisuudet:

• Lyhytaikainen vahvuus;
• Cracking-suuntaus;
• Tavoitteena tuhoaminen.

Näiden puutteiden vuoksi sitä käytetään harvoin teollisuus- ja siviilirakentamisessa. Tämän tuotemerkin tuotteita käytetään pääsääntöisesti perustettaessa säätiöiden, kellarien ja tieyhteyksien viemäröintijärjestelmiä.

Lisäksi niitä käytetään valokuitulinjojen ja sähkökaapeleiden asennuksessa. Joskus niiden avulla he järjestävät kosteuden kosteuden kosteuden.

Putket, joissa on eri SDR

Tuotteilla, joilla on erilaiset SDR: t, on luonnollisesti erilaisia ​​ominaisuuksia, joten niitä käytetään erilaisilla rakentamisalueilla. Seuraavaksi tarkastellaan lähemmin niiden ominaisuuksia.

Merkki 100 polyeteeniä

PE 100 -tuotteilla on siis seuraavat ominaisuudet:

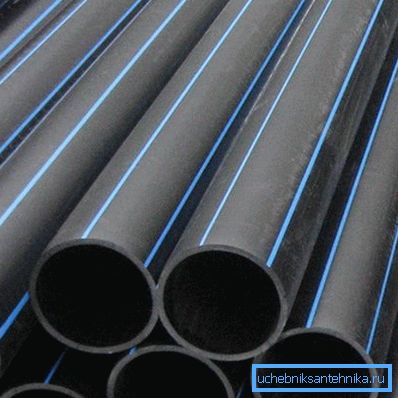

• Putki PE100 SDR17 - on välttämätön materiaali kaasuputkistojen ja painehuoltojärjestelmien organisoinnissa. Erityisesti ne vaativat suuria putkistoja.
• Minun on sanottava, että SDR17 ovat uuden sukupolven tuotteita, jotka saadaan käyttämällä nykyaikaisia ​​tekniikoita. Putken PE100 SDR17 muiden ominaisuuksien osalta tekniset ominaisuudet mahdollistavat sen käytön suurten pituisten putkistojen rakentamisessa, mikä on myös niiden tärkeä etu.
• SDR11 - valmistettu matalan paineen omaavasta polyeteenistä. Materiaalin suuren tiheyden vuoksi tuotteita voidaan käyttää korkeapaineisiin vesiputkiin. Putkien PE 100 lisäksi SDR 11: tä käytetään usein viemäreiden kerääjien laitteessa, koska ne ovat tasaisesti vihamielistä ympäristöä vastaan. Niiden asennus voidaan suorittaa missä tahansa maaperässä.
• PE100 SDR21 - on tarkoitettu vesijärjestelmien laitteeseen. Asiantuntijoiden mukaan vedessä ei ole makua, kun taas PE-putki 100 SDR17 ja SDR11 pilaavat sen makua.

Polyeteenimerkki PE 80

Tämän tuotemerkin tuotteet ovat seuraavia tyyppejä:

• PE80 SDR17 - on optimaalinen valinta pienten rakennusten rakentamiseen LVI-asennuksen yhteydessä. Tällaisilla tuotteilla on hyvä kestävyys ja samalla alhaiset kustannukset.
• Pipe PE80 SDR11 - viittaa uuden sukupolven tuotteisiin. Yleensä niitä käytetään kylmän veden toimittamiseen. Lisäksi niitä voidaan käyttää kaasuttamiseen ja viemäröintiin.
• PE80 SDR13,6 käytetään nestemäisten kemikaalien vesiputkien korjaamiseen ja asentamiseen.

PE 63 polyeteeni

PE63 valmistetaan SDR-arvolla 11. Erilaisia ​​polymeerejä käytetään niiden materiaalina. Niitä voidaan käyttää sekä vesihuoltoon että viemärijärjestelmien asentamiseen.

Lisäksi niitä ei käytetä harvoin tietoliikennevirran ja viestinnän suojakotelona.

arvokkuus

Lopuksi tarkastelemme tämäntyyppisten putkilinjojen käytön etuja:

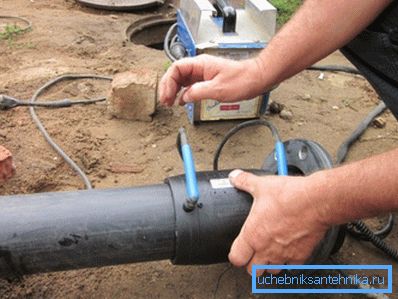

Kiinnitä huomiota! Tällaisten polyeteeniputkistojen asennusohjeet edellyttävät erityistä juottavaa.

johtopäätös

Erilaisia ​​putkilinjoja voidaan käyttää erilaisten SDR-arvojen omaavien polyeteeniputkien avulla. Tämä mahdollisuus selittyy laajalla valikoimalla tuotemerkkejä, joilla on tiettyjä ominaisuuksia. Lisäksi niiden tärkeä etu on laatu ja edullinen yhdistelmä.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
