Savupiipun kerrosputkien asennus

”Sandwich” -tyyppinen savupiippu on tällä hetkellä eniten käytetty, koska se tunnetaan käytännön ominaisuuksistaan, erinomaisesta toiminnastaan. Puhutaanpa siitä, miten asennetaan savupiipun kerrosputkia.

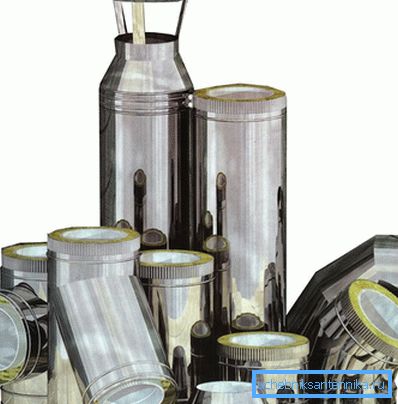

Tämän mallin edut sisältävät seuraavat ominaisuudet:

• lähes kokonaan kondensaatin puuttuminen
• seinissä ei ole nokea
• vähäinen mahdollisuus tuleen,
• savupiippuja on helppo huoltaa ja tarvittaessa korjata.

Sandwich-putket ovat erinomaisia ​​materiaaleja savupiippuille puurakennuksissa, esimerkiksi kylpyissä ja muissa puurakennuksissa.

Miten koota savupiippu

Valmistettu savupiippu koostuu 1 m pituisista osista, joissa kukin on työnnetty toiseen. Jotta voisimme ymmärtää paremmin, miten asennusprosessi suoritetaan, on tarpeen selventää, miten talon savupiippu on esitetty. Kaikki on hyvin yksinkertaista: yksi tuote koostuu ulko- ja sisäputkista, niiden halkaisija on erilainen ja luo rakon, jossa eristekerros on sijoitettu. Sisällä oleva putki on yleensä valmistettu ruostumattomasta teräksestä, kun taas ulkoinen, joka ei tarvitse lämpöstabiilisuutta, voi olla sekä kuparia että messinkiä.

Vihje! Galvanointi, jos sitä käytetään putkien materiaalina, ei voi toimia normaalisti putken käytön aikana, koska lämmityksen aikana ja jäähdytyksen aikana se muuttaa jatkuvasti sen halkaisijaa.

Näitä vikoja ei ole ruostumatonta terästä. Lisäksi, kun käytät kiinteitä polttoaineita, voit käyttää ruostumatonta terästä, jolla on kuumuutta kestävät ominaisuudet.

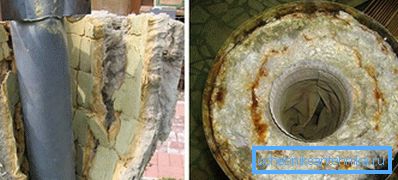

Lämmitettävä savupiippu

Savupiipun voileipiä asennettaessa eristysmateriaalina käytettiin erityistä basalttiöljyä. Sen paksuus on 24-60 mm, ja sitä käytetään sisä- eristeenä paisutetuille savi- ja polyuretaaniputkille. Sen asennusta on kuitenkin usein tehtävä manuaalisesti, mikä vaatii erityistä huolellisuutta.

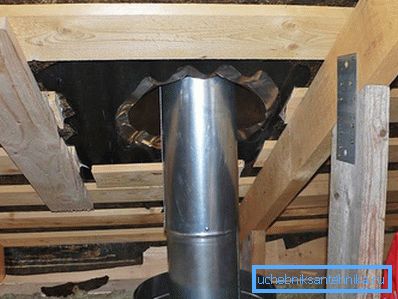

Putkiliitännät

Yhteyden muodostamiseen on useita tapoja:

• laippa;
• pistin;
• ja ns. "kylmä silta", "kondensaatti", "savu".

Jokaisella menetelmällä on omat erityispiirteensä. Esimerkiksi "savun" vaihtoehto on suunniteltu siten, että hiilimonoksidin päästämät tuotteet eivät pääse huoneeseen (yleensä kylpyyn). Menetelmällä, jossa otetaan huomioon lauhteen muodostuminen, pyritään estämään lauhteen muodostumista virtaamasta putkeen.

Laipan asennusmenetelmä merkitsee sitä, että savupiipun läpi kulkeva savu ei kohdistu sen eteen mitään, joka estäisi sen poistumasta savupiipusta. On tietysti sen haittoja, jotka liittyvät huolimattomuuteen kokoonpanon aikana. Jos kokoonpanoa ei suoriteta riittävän laadukkaasti, kondenssiveden voi joutua muodostuneisiin halkeamiin, minkä seurauksena eristys vaurioituu.

Toisin kuin laippa, bajonettimenetelmä eliminoi täysin kosteuden sisäänpääsyn, koska tässä savupiipun sisäputki menee suoraan alemman voileivän pistorasiaan, mutta savun tulo on mahdollista.

Vihje! Jotta savu ei vahingoita terveyttä ja kondensaatti ei pilaa eristystä, sinun tarvitsee vain tiivistää kaikki nivelet hyvin, ja tämä toiminta on välttämätöntä valitusta menetelmästä riippumatta.

Tällöin sisäputket kootaan "lauhteena", ja eristeen on myös oltava paikallaan niissä paikoissa, joissa savupiippu on kosketuksissa katon puukappaleiden kanssa. Lisäksi voileipä ei sovi suoraan putkeen.

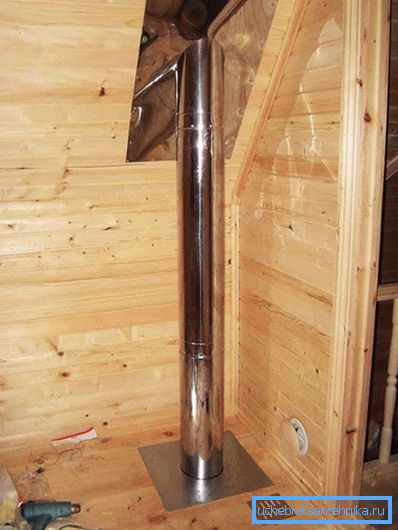

Kokoonpanoprosessi

On huomattava, että itse asennus ei ole vaikeaa, koska voileipiputken liittäminen ei vaadi erityisiä rakennusosaamisia. Miten työ alkaa? Tärkeintä on muistaa, että asennuksen pitäisi aina alkaa alareunasta ja päätyä yläreunaan, kun taas ulompi putki on sijoitettava sisäpuolelle.

Ensinnäkin on tarpeen yhdistää kaikki savupiipun muodostavat elementit. Asennuksen aloittaminen edellyttää, että putken toinen pää on hieman kaventunut; hänet työnnetään alempaan putkeen. Koska savupiippu ei keräänny nokea, kondensaatin poistaminen siitä on melko helppoa. Voit tehdä tämän asentamalla erityisiä teesejä.

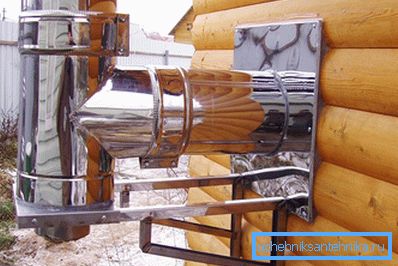

Toiseksi sinun täytyy pitää savupiippu yläkerrassa, ensimmäisessä tapauksessa harkita vaihtoehtoa seinän läpi. Tätä varten se tekee putken alla reiän, putki pidetään ja saumat suljetaan vaahdolla. Kiinnikkeen alla olevat kiinnikkeet on asennettu ulkopuolelle, jonka jälkeen se on asennettu. Edellä mainitut teet on kiinnitetty kulmiin, jotka on kiinnitetty kiinnikkeeseen, johon ne voivat liikkua. Ulkopuolella seinä voidaan ommella vanerilevyllä (noin 1 cm) tai metallilla. Itse kiinnike on päällystettävä maalilla tai lakalla korroosiota vastaan.

Adapteriin porataan halutun pituinen reikä, jonka jälkeen kerros itse asetetaan. Joskus käytetään tehtävää eli tilaa, joka on jätetty rakennuksen seinän ja savukanavan väliin.

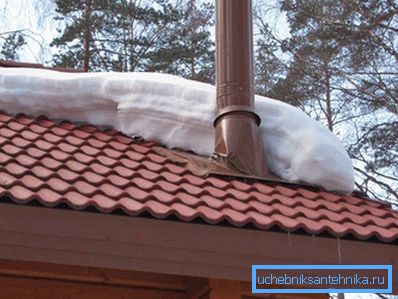

Jos pidät savupiipun katossa, sinun täytyy ensin tuoda putki, ja vasta sen jälkeen asenna kattoarkki laatikkoon.

Vihje! Kun savupiipun korkeus on yli 1,2 m, rakenne on kiinnitettävä kaapeleilla, joissa on puristushihnat, muuten savupiippu romahtaa voimakkaan tuulen vaikutuksesta.

Jos katto on valmistettu erittäin helposti syttyvistä materiaaleista, se on suojattava mahdolliselta tuleltä. Voit tehdä tämän savuputkessa, joka on kohoava metallilevyn tai liuskekiveen yläpuolelle, asentaa suojalevy, jolla on kipinöiden sammuttaminen (pieniä soluja on käytettävä).

Savupiippu: mitä sinun tarvitsee tietää

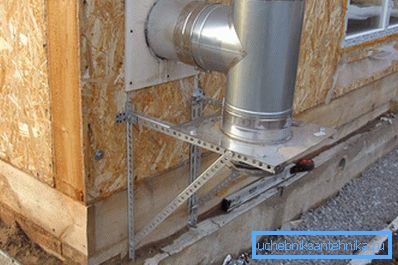

Seuraavaksi tarvitset niin paljon kuin mahdollista savupiipun turvaamiseksi. Kaikki teesit ja polvet sekä muut komponentit pidetään yhdessä puristimien kanssa, ja tee itsessään on vahvistettu kannattimella. Jos yhtäkkiä savupiipun ylin osa on huono tai sitä ei kiinnitetä lainkaan - on parempi vahvistaa sitä vain tapauskohtaisesti ja siten vakuuttaa itsesi. Yleensä tässä tapauksessa käytetään pidikkeitä, jotka on asetettu 120 °: n kulmaan.

Jos ei ole selvää, miten telakointiliitokset on kiinnitetty, saat lisätietoja tästä alla. Sandwich-putki, kuten edellä mainittiin, asetetaan toisiinsa. Kun telakointi on päättynyt, kun olet vakuuttunut siitä, että aukkoja ei ole ja kaikki on kunnossa, tämä yhteys suljetaan puristusklipillä. Jos putkea pidetään yhdessä jonkin muun elementin kanssa, puristimia on käytettävä molemmin puolin.

Muuten tukikannatin voidaan tehdä käsin. Sen rakentamiseen tarvitaan pari kulmaa (30, 50 mm). Nämä kulmat leikataan tarvittaviin osiin hiomakoneella, reikä porataan M10- ja M8-pultteihin poralla, sitten kaikki kootaan. Täysin koko prosessi löytyy ja nähdään Internetissä olevasta videosta.

Niinpä olemme purkaneet sen, miten putki voidaan asentaa oikeaan suuntaan, mitä ja miten yhdistää, miten putki asennetaan liesi, miten kulkea seinän ja katon läpi ja miten se korjataan. Nyt voit itse puhua asennuksen päättymisestä.

Savupiippu-putken asennuksen loppuun saattaminen

On pieni ja huomaamaton vivahteita, joita ihmiset eivät tiedä tai unohtavat - sinun täytyy poistaa kalvo putkista. Se oli erityisesti liimattu putkien suojaamiseksi naarmuilta ja lialta, mutta nyt kun savupiippu on koottu ja asennettu, sitä ei tarvita. Lisäksi, jos unohdat ottaa sen pois, se aloittaa slazitin sääolosuhteiden vaikutuksesta ja antaa epätarkan ilmeen savupiippuun.

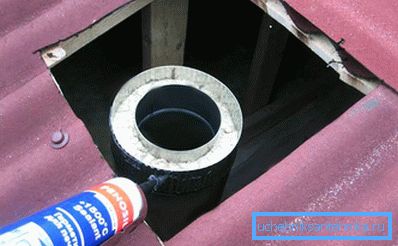

Valmistuneen savupiipun normaalin pituuden tulisi olla noin 5 m, enimmillään 6 m. Tätä etäisyyttä pidetään uunin arinasta ylöspäin. Koko rakenne on tarkistettava, jokainen liitos tai huomaamaton välys on suljettava. Säännöllinen tiiviste ei sovi, tarvitset vain lämmönkestävää, se kestää jopa 1000 ° C: n lämpötiloja. Tällainen tiiviste levitetään sekä sisä- että ulkopuolisten putkien ulkopinnalle. Jos siirtyminen yhden seinän putkesta kaksoisseinämäiseen putkeen, ulompi ympyrä on peitetty tiivisteellä. Kun tämä osa työstä tehdään, sinun on tarkistettava mahdollisesti vaaralliset paikat, joissa putki voi lämmittää eniten. Neuvoja siitä, missä lämpötila on.

Haluatko myöhemmin puhdistaa savupiipun helposti ja yksinkertaisesti? Muista tarkistaa se etukäteen. Mikä se on? Niin kutsuttu pieni irrotettava osa, joka on erityisesti järjestetty savupiipun seinään. Se voi näyttää aukolta, jossa on ovi.

video

Savupiippu kootaan kondensaatilla seuraavasti:
