Sandwich-putki - mikä on tämä elementti ja tuotteiden
Nykyään korkean suorituskyvyn lämmityslaitteita käytetään useimmiten kodeissa, joiden keskeytymättömän toiminnan kannalta on välttämätöntä rakentaa tehokas järjestelmä palamistuotteiden poistamiseksi. Jos aikaisempia savupiippuja tehtiin enimmäkseen tiilistä, tätä vaihtoehtoa käytetään nykyään yhä vähemmän rakentamisen korkeiden kustannusten ja työläisyyden vuoksi. Paras vaihtoehto tänään on sandwich-putki - voit tehdä omalla kädellä nopeasti luotettavan savupiipun.
Mitkä tekijät olisi otettava huomioon valittaessa tiettyä suunnitteluvaihtoehtoa
Näyttävästä yksinkertaisuudestaan huolimatta sandwich-elementit eroavat useista käytetyistä ominaisuuksista ja materiaaleista, joten tätä lukua voidaan käyttää eräänlaisena opetuksena, varsinkin jos ostat jo valmiita tuotteita.
| Sisäputken halkaisija | Se on erittäin tärkeä indikaattori, koska savupiippu on suoraan riippuvainen siitä. Halkaisija lasketaan kattilan tehon ja sen tyypin perusteella (kuten hyvin tiedetään, kiinteän polttoaineen vaihtoehdoissa palamistuotteiden määrä on paljon korkeampi kuin kaasun ja muiden). Näin ollen mitä suurempi koko on, sitä korkeampi hinta. |
| Eristysmateriaali | Riippumatta siitä, mitä vaihtoehtoa haluat, sen on oltava palamaton. Paras ratkaisu on kivivilla, jolla on korkeat lämmöneristysominaisuudet ja joka pystyy kestämään jopa avotulen vaikutukset, mikä takaa korkeimman turvallisuuden tason |

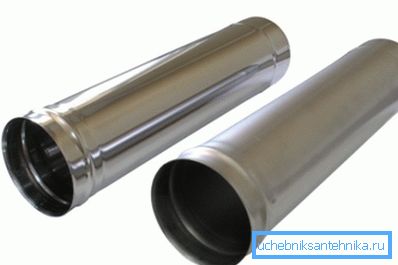

| Putken valmistusmateriaali | Yleisimmin käytetään kahta vaihtoehtoa - tavallinen ja ruostumaton teräs. Ensimmäisellä materiaalilla on alhaiset kustannukset, mutta se on alttiita korroosiolle, mikä vähentää tuotteiden käyttöikää, koska palamistuotteilla on erittäin korkea aggressiivisuus. Ruostumaton teräs on paljon vahvempi ja kestävämpi, mutta sen hinta on useita kertoja suurempi kuin tavallisella teräksellä |
| Putken seinämän paksuus | Kaikki on yksinkertaista: mitä enemmän tämä indikaattori, sitä kestävämpi tuote. Sinun ei pitäisi säästää paksuutta, sillä korkeaa lämpötilaa, kondenssia ja aggressiivisia aineita koskettaa jatkuvasti pintaa, ja ohuet putket tulevat käyttökelvottomiksi hyvin nopeasti |
| Eristyspaksuus | Toinen tärkeä tekijä, joka vaikuttaa ulomman pinnan lämmön määrään, sitä suurempi on lämmöneristimen kerros, sitä alhaisempi ulomman kuoren lämpötila |

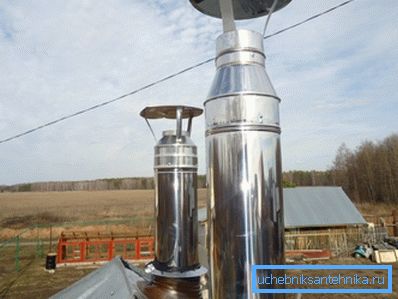

| Ulkoputken materiaali | Useimmiten galvanoitua terästä käytetään näihin tarkoituksiin - edulliseen ja melko kestävään materiaaliin. Voit käyttää ruostumattoman teräksen vaihtoehtoa, se näyttää paljon paremmalta, mutta hinta on hyvin erilainen |
Tuotteiden valmistuksen ja asennuksen ominaisuudet
Markkinoilta löytyy suuri määrä savupiippuja, mutta niiden kustannukset ovat riittävän korkeat, ja tällaiset kustannukset eivät aina ole perusteltuja, varsinkin jos järjestelmää valmistetaan Dachassa, jossa säästöt ovat tärkeitä. Harkitsemme, miten voit tehdä sandwich-putken omin käsin ja suorittaa järjestelmän oikean asennuksen.
Miten suoritetaan savupiippuelementtien itsekokoonpano
Jotta voisit ymmärtää prosessin, harkitse voileipäputken tekemistä omin käsin vaiheittaisten ohjeiden muodossa:

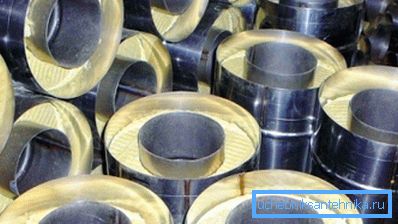

- Aluksi on hankittava putki sisäiseen onteloon, jonka läpimitta lasketaan laitteen tehon ja tyypin perusteella. Yleensä koko on 100-120 mm, ja tehokkaimpien laitteiden vaihtoehdot ovat 150-180 mm. Suurempia halkaisijoita käytetään teollisuuslaitoksissa, joten niitä ei ole järkevää tarkastella.
- Seuraavaksi tarvitset kivi- tai basaltivillan sisäelementin eristämiseksi, paksuus voi olla erilainen, mutta on tärkeää muistaa, että mitä suurempi kerros, sitä turvallisempi rakenne on, ja mitä vähemmän elementin ulompi osa lämpenee. (Katso myös artikkeli Liesi putki: ominaisuudet.)
- Ulkoinen kotelo olisi valittava sisäputken ja eristekerroksen perusteella, jolloin tuloksena olevan muotoilun tulee olla tiivis eriste. Halvin galvanoitu teräs on yleisimmin käytetty, voit tehdä putket itse tai ostaa ne valmiiksi.
Muista! Jos käytetään teräsputkea, sen on oltava paksuseinäinen, ruostumattomasta teräksestä valmistettujen tuotteiden osalta tämä luku voi olla pienempi, koska tämä materiaali kestää paljon korkeampaa lämpötilaa ja kondensaattia.

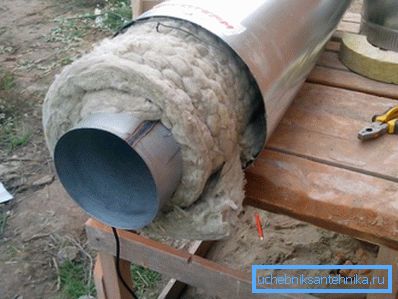

- Kokoonpano on hyvin yksinkertainen: otetaan sisäosasta pala, joka kääritään varovasti kivivillalla. Työ tehdään asteittain: eristeeseen kääritty osa työnnetään ulomman putken osaan. On tärkeää koota elementit lämpöeristimen mahdollisimman tiiviin tiivisteen kanssa.
Vihje! Painopisteen tulisi olla sisempien putkien liitoksissa, pistorasioiden tulee olla siistejä ja tasaisia, joskus lisätä voimaa.
Kuten näette, sandwich-putkien valmistus on melko yksinkertainen prosessi, on tärkeää, että kaikki elementit sopivat yhteen hyvin tarkasti, jotta savu ja kondensaatti eivät pääse savupiipun sisäpuolelta eristykseen tai jopa ulkopuolelle.
Järjestelmän asennus
Tämä vaihe on myös erittäin tärkeää, koska sandwich-putken väärä asennus aiheuttaa savun ja kondensaatin tunkeutumisen huoneeseen ja vähentää merkittävästi rakenteen käyttöikää. Toisin kuin ilmanvaihtoputket, savupiippuille tehdään paljon suurempia vaatimuksia, ja mikä tahansa rikkominen voi johtaa teknisten ja palontorjuntaviranomaisten toiminnan kieltämiseen.
Kokoonpano suoritetaan seuraavassa järjestyksessä:
- Asennus on alhaalta ylöspäin kattilasta alkaen. Ei ole suositeltavaa eristää putkiosaa lähellä kattilaa, ja tämän osan tulisi olla irrotettava, koska se palaa nopeammin kuin muut, ja se on vaihdettava paljon aikaisemmin kuin kaikki muut.
- Kuten tiedätte, kondensaatti kerääntyy putken sisäpuolelle, ja sen poistamiseksi putken kääntymisestä voit laittaa tee, johon voi liittää suppilon pohjaan. Se kerää kondenssia, ja voit poistaa sen helposti ja yksinkertaisesti, mikä vaikuttaa myönteisesti koko järjestelmän kestävyyteen.

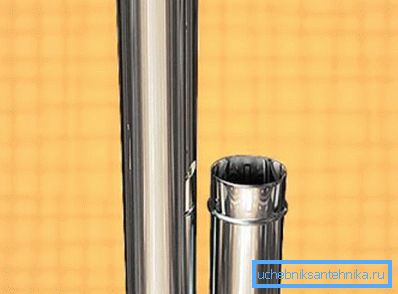

- Sisäiset elementit on asennettu pistorasiaan, mikä poistaa kondensaatin vuotamisen. Jokainen seuraava putki työnnetään edelliseen, jonka ansiosta neste virtaa alaspäin erityisesti suunniteltuun veden keräyskammioon, josta poistetaan sitten kaustinen kondensaatti.

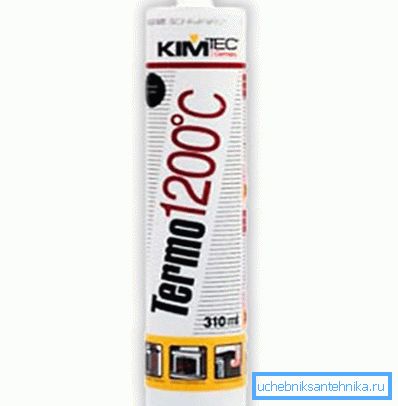

- Liitosten parhaan luotettavuuden varmistamiseksi kaikki kaverit käsitellään lisäksi tiivisteellä. Ja sinun on käytettävä kuumuutta kestävää versiota, joka kestää jopa 1500 asteen lämpötiloja, useimmiten koostumuksella on punainen tai musta väri, ja pakkauksessa on ilmoitettu lämpötilan enimmäismäärä, jossa koostumusta voidaan käyttää.
- Ulkoiset putket päinvastoin asetetaan toisiinsa ja kiinnitetään ruuveilla tai niiteillä..
- Jos putkien on oltava kiinnitetty sandwich-paneeleihin tai muihin metallilevyihin, on parasta käyttää erityisiä kiinnikkeitä etäisyyden säätämiseksi seinästä.
johtopäätös
Sandwich-putkien avulla voit nopeasti valmistaa korkealaatuisen pakokaasutuotteiden järjestelmän ilman kiuasettimen taitoja ja rakennusrakenteiden kuormitusta. Tämän artikkelin video auttaa ymmärtämään joitakin vivahteita vielä paremmin.
