Sähköjohtojen putki: asenna turvallinen tietoliikenne

Muovisia ja metallisia sähköjohtoja käytetään lähes kaikkialla. Useimmiten tätä asennustapaa käytetään talon sähköverkon muodostamisessa, jonka kantavat seinät ja väliseinät on valmistettu palavista materiaaleista. Täällä päätehtävämme on suojata syttymiseltä ja putkikanavien käyttö antaa meille mahdollisuuden tarjota tämä suoja täysin.

Alla selitetään, miksi voidaan käyttää johdot eri putkissa, samoin kuin mitä materiaaleja on parempi käyttää näihin tarkoituksiin.

Piilotetut asennusohjeet

Tällaiset näkökohdat selittävät tarpeen käyttää putkimaisia ​​suljettuja kanavia kaapeleiden asettamiseen seiniin lattian ja katon alla.

• Tärkeintä tässä tapauksessa on tietenkin paloturvallisuusvaatimusten noudattaminen. Puurakennuksissa sekä paneeliteknologian avulla rakennetuissa rakenteissa, joissa on palavan eristeen seinien paksuus, kaikki johdot on asetettava joko teräksestä tai muovista tulenkestävissä tapauksissa.
• Toiseksi, puutalojen sähköjohtojen putket suojaavat johtimia vaurioilta rakennuksen luonnollisen kuivumisen vuoksi.

Kiinnitä huomiota! Tämä pätee erityisesti piikkisolmuihin, koska näissä kohdissa epätasainen kuormitus voi toimia johtimen läheisillä alueilla.

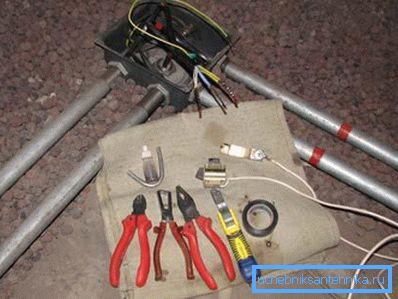

• Kolmanneksi, jos kaapeli asetetaan lattian alle, teräs- tai jäykkä muoviputki suojaa sitä käyttökuormien aiheuttamilta vaurioilta.

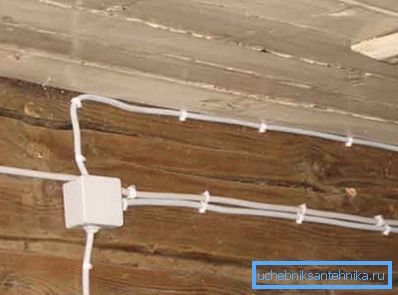

• Lopuksi tämä asennustekniikka helpottaa johtimien vaihtamista. PVC-putki liitäntäkotelon ulostulolla olevaan sähköjohtoon on erittäin kätevä huoltoa varten, ja jos emme ole liian laiskoja ja värikoodattuja johtimiin, vaikeuksia ei pitäisi syntyä lainkaan.

Kuten näette, tällaisten yksityiskohtien käyttöä tukevat väitteet ovat aivan riittäviä. Voimme noutaa vain tiettyjä malleja toimintansa ominaisuuksien mukaisesti.

Putken valinta

Muovilajikkeet

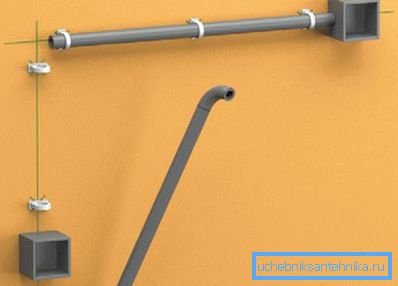

Pääsääntöisesti piilotettujen johdotusten asentamiseen seinien paksuuteen ja joskus niiden pinnalle käytetään muovisia tai metallisia kaapelikanavia. Kaikilla käytetyillä lajikkeilla on etuja ja haittoja, ja alla analysoimme niitä yksityiskohtaisesti.

Yleisin nykyisin ovat muovimallit.

Niiden valmistuksessa käytetään polyvinyylikloridia (PVC) sekä korkean ja matalan paineen polyeteeniä (LDPE / HDPE).

• PVC-tuotteet ovat saatavilla melko laajalla alueella.. Päämassa koostuu kanavista, joiden halkaisija on 16-60 mm, mutta joissakin tapauksissa voidaan käyttää paksumpia putkia. Niille on ominaista edullinen hinta, joka yhdessä hyvien voimakkuuden ja lämmönkestävyyden indikaattorien kanssa tekee tästä lajikkeesta erittäin suosittua.
• HDPE-putkea sähköjohtoja varten voidaan käyttää myös huoneissa, joissa on palavia materiaaleja (puu, muovinen vaippa jne.) Seinät.. Polyeteenipinnat ovat melko sileät, mikä helpottaa johtimien vaihtamista.

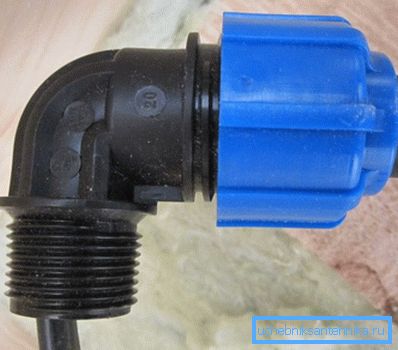

• Tällaisten tuotteiden asennuksessa käytetään tavallisesti putkityökaluja.. Se, että nivelten tiiviys ei välttämättä täytä, nopeuttaa merkittävästi asennusprosessia: muoviputki yhdistää täydellisesti polven tai ristikappaleen pistorasian ja kumirannekkeen avulla.

Teknologisten polymeeriputkien tärkeimmät edut ovat niiden alhainen massa, korroosionkestävyys ja riittävä lujuus useimmissa tilanteissa. Lisäksi sekä polyeteeni että PVC ovat dielektrisiä aineita, koska kaapelikanavaa voidaan pitää turvallisesti yhtenä eristyspiiristä.

Terästuotteet

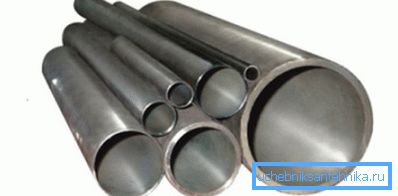

Toisin kuin muovilla, teräsputkilla on merkittävä massa, mutta samalla niille on ominaista korkein lujuus. Lisäksi paloturvallisuusohjeissa suositellaan voimakkaasti teräsputkien käyttöä, kun lankoja käytetään puurakennuksissa.

Tällaisten tuotteiden valinnassa ja asennuksessa olisi noudatettava useita yksinkertaisia ​​sääntöjä:

• Putken halkaisijan on varmistettava kaikkien kaapelien vapaa reititys eristämättä suojus.
• Kanavan putkimaisen kaapelin taivutukset ja käännökset tehdään siten, että johtojen muodostuminen estyy.

Kiinnitä huomiota! Optimaalinen kiertokulma - 90⁰. Jos sivustolla on tehtävä kaksi tai useampia taivutuksia, kanavan pituus ei saa ylittää 5 m.

• Putken sisäpinnan tulee olla sileä, ilman ulkonevia hitsauksia ja uria.
• Korroosion riskin minimoimiseksi kannattaa sijoittaa putket hieman jakelulevyä kohti.

Tärkeintä tässä tapauksessa on kuitenkin varmistaa sähköturvallisuus: teräs on hyvä johtaja, koska kaikkien kanavien on oltava maadoitettuja, ja johtojen eristys on seurattava huolellisesti.

Kupari ja messinki

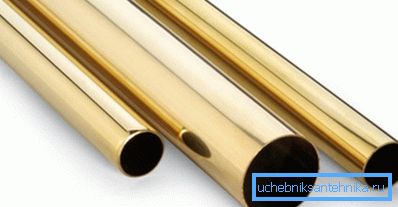

Ohutseinäinen kupari / messinkiputki on erinomainen valinta sekä piilotettuun asennukseen että johtojen asentamiseen seinän pinnalle.

Tähän ratkaisuun on useita etuja:

• Ensinnäkään kupari ja messinki eivät ole yhtä alttiita tällaiselle aktiiviselle korroosiolle kuin terästuotteille. Tietenkin pinnan päälle muodostuu tietysti patina-kerros, mutta se heikentää vain hieman kanavan suorituskykyominaisuuksia.
• Toiseksi, laaja valikoima varusteita antaa sinulle mahdollisuuden tehdä johdotukset omin käsin melko nopeasti. Ja ohutseinäiset putket voidaan yleensä taivuttaa haluttuun säteen.

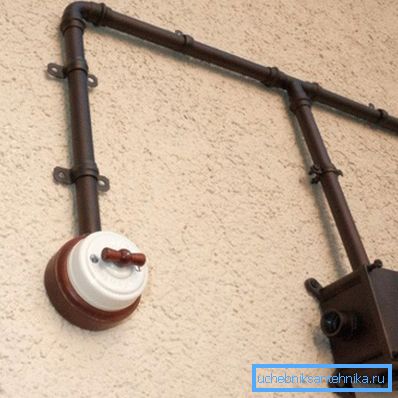

• Lopuksi kupari- tai messinkiputket, jotka on asennettu avoimesti ja huolellisesti kiillotettuina, voivat olla sisustuksen todellista sisustusta, joka on suunniteltu vintage-tyyliin.

Tämä ratkaisu ei ole kuitenkaan yleinen:

• Ensinnäkin näillä metalleilla on hyvä lämmönjohtavuus, joten ne on sijoitettava pois lämmitysputkista. Muussa tapauksessa on olemassa vaara, että johdot ylikuumenevat ja jopa eristetään.
• Toiseksi ohut seinät eivät tarjoa luotettavaa suojaa mekaanisilta vaurioilta: sekä teräs että jopa korkealaatuiset muoviputket ovat vahvempia kuin kuparikanava.
• Sinun ei tarvitse puhua tällaisten päätösten kustannuksista: jos etsit taloudellista vaihtoehtoa, niin kupari tai messinki ei varmasti sovi sinulle.

Teknologinen aallotus

Yllä pidimme tavallisten putkien käyttöä meidän tarkoituksissamme. On kuitenkin olemassa vaihtoehto, joka on erityisesti sovitettu kaapeleiden asettamiseksi seinämän paksuuteen.

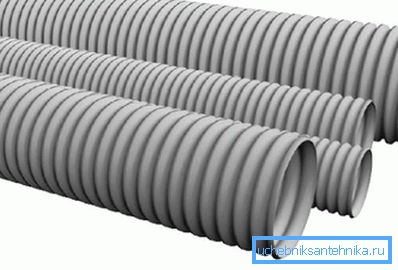

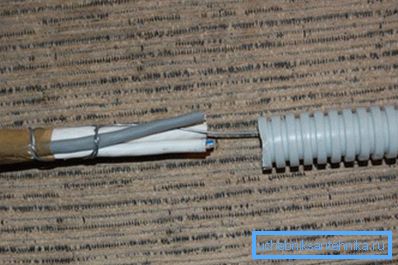

Tämä on aaltoputki, joka voidaan valmistaa eri materiaaleista:

• Aaltopahvilla, HDPE: llä tai LDPE: llä on kaikki muovin edut. Sen rintapinta lisää merkittävästi koko rakenteen mekaanista kestävyyttä.

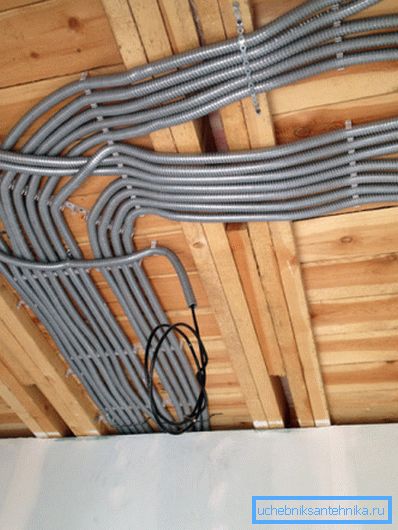

• Mahdollisuus kanavan taivuttamiseen ilman erikoistyökaluja helpottaa ja nopeuttaa monimutkaisten kokoonpanojen johdotusta.
• Laaja valikoima halkaisijoita antaa meille mahdollisuuden valita kanava, joka on optimaalinen poikkileikkauksessa sekä yksittäisille johtimille että koko järjestelmille.
• Lopuksi aaltopahviputki on erinomainen suoja tulipaloa vastaan. Ollakseni rehellinen, modernit polymeerit ovat vain hieman heikompia kuin metalli tässä parametrissa.

johtopäätös

Piilotetun tiedonsiirron järjestelyssä voidaan käyttää kaikkein erilaisia ​​putkia sähköjohtojen asettamiseen. Jos tähän tarkoitukseen käytettiin aikaisemmin vain terästuotteita (erittäin harvoin - kuparia), nykyään polymeereistä tai metallipolymeerikomposiiteista valmistetut sileät ja aaltopahvimallit ovat erinomainen vaihtoehto.

Tämän artikkelin video sisältää useita lisätietoja näistä tuotteista: ensinnäkin ne ovat kiinnostavia aloittelijoille, mutta ammattilainen voi löytää itselleen jotain uutta.
