Ruostumaton teräsputket - voiman ja kauneuden harmonia

Ruostumattomasta teräksestä valmistettujen putkien suosio on perustellusti ansaittu. Näiden tuotteiden sovellukset ovat niin erilaisia, että on tarpeen valita sopivat parametrit. Ruostumattomasta teräksestä valmistettujen putkien GOST voi olla oikea opas tässä asiassa.

Kulutusresistanssi, loistava kestävyys epäsuotuisille ulkoisille ympäristöille ja aggressiiviset aineet sekä mekaanisten kuormien kestävyys tekevät näistä putkista lähes ainutlaatuisia.

Pyöreät ja muotoillut putket

Jokaisella putkella on oma paikka

Korroosionkestäviä putkia käytetään sisäisiin ja ulkoisiin putkistoihin, monumentaalisten ja kevyiden rakenteiden rakentamiseen suunnitteluprojektien suunnittelussa. Rakenteen tulevien kuormien mukaisesti valitaan vastaava työmateriaali.

Ruostumattomasta teräksestä valmistettujen putkien valikoima sisältää perustiedot kaikentyyppisistä valssatuotteista (profiiliputki, pyöreä osa). Valssattujen osien tapauksessa poikkileikkauskuvat vaihtelevat, se voi olla monipuolinen, neliö, suorakulmainen, segmentti jne.

Kuvassa on useita putkien osia

Kappaleen muoto ja toiminta riippuvat aiottujen kuormien luonteesta. Jos nesteitä kuljettavalla putkistolla on tavanomainen pyöreä osa, kehyksen tukielementeille paras vaihtoehto on neliö- tai suorakulmainen osa.

Pintatyypit

Ruostumattomasta teräksestä valmistetut t-pinnat poikkeavat toisistaan ​​ulkonäöltään hioma-aineen viimeistelyn tai sähkökemiallisen reaktion vuoksi. Lähtö on sileä tai karkea, matta tai peili, joka on joko tukirakenteen piilotettu osa tai turnilile.

Kiillotuksen päätyyppien merkitseminen auttaa valitsemaan oikean putkilinjan

Putkituotteiden tyypit

Saumattomien putkien valmistusprosessissa on kaksi vaihtoehtoa.

  1. Hot vuokraus - sisältää kaksi perusoperaatiota: pyöreän pylvään lämmittäminen plastisuuteen ja sen käsittely lävistysmyllyllä. Tuloksena oleva ontto holkki on puristettu, venytetty, valssattu. Seinäpaksuuden mukaiset valmiit tuotteet leikataan GOST 9940 81: n mukaisesti fragmenteiksi, jotka ovat 300 mm: n vähimmäismäärästä pituudesta 1,5–10 m: n mittaamattomaan pituuteen.

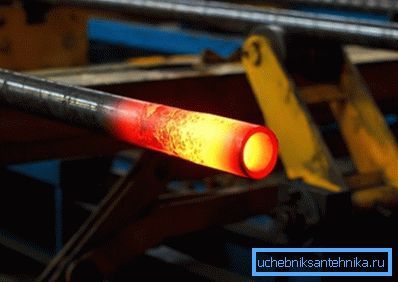

Saumaton kuuma muotoiltu putki
  1. Kylmä ja lämmin vuokraus samanlaisen tekniikan avulla. Tuotetta jäähdytetään vedellä vasta sen jälkeen, kun se on vilkkuva. Vähimmäispituus on rajoitettu 300 mm: iin, enimmäismäärä - 12,5 m, ulottuvuus voidaan selventää GOST 9941 81: n mukaan seinän paksuudesta riippuen

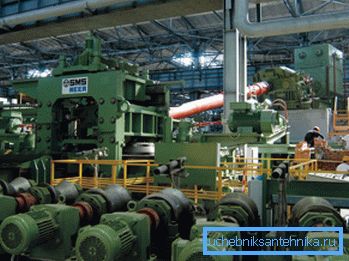

Se näyttää lävistysmyllyiltä

Putkilinjojen valmistuksessa käytetään levytuotteita. Ne leikataan ja valssataan muotti- myllyssä muuttamalla osan muotoa pyöreästä neliö- tai suorakulmaiseen muotoon. Samanaikaisesti tapahtuu hitsaussauman hitsausta.

Hitsausputkien aihiot

Tekniset tiedot - käyntikortin ruostumaton teräsputki

Yleisesti ottaen GOST 9941 81 ja 9940 81 ovat yhteisvastuullisia, joten tärkeimmät vaatimukset putkilinjan valinnalle kysymyksissä ovat.

GOST 9941 81: n mukaan seuraavia vaatimuksia kylmille ja lämpimille valssatuotteille olisi noudatettava:

  • suurimmat poikkeamat ulkohalkaisijalla - 0,3 mm: stä 1%: iin;
  • seinämän paksuuden poikkeama - 0,05 - 10%;
  • putken kaarevuus 1 metrin osassa - 1–2 mm;

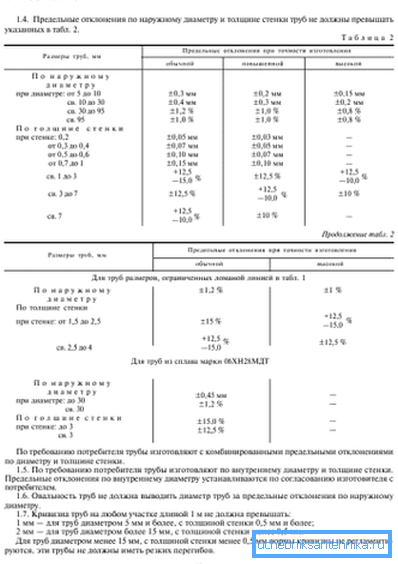

Joitakin GOSTin vaatimuksia
  • teräslajin käyttö ja lopputuotteen laatu riippuen tästä.

GOST 9940 81: n mukaan tuotettiin saumattomia kuumavalssattuja. Putkilinjan ulkohalkaisija vaihtelee välillä 57 - 325 mm.

Toleranssit vaihtelevat metallin paksuuden mukaan. Esimerkiksi seinäpaksuudella 8–20 mm suurin poikkeama on ± 15%.

Hitsauksen laatu ja viat suoritetaan GOST 11068-81 mukaisesti. Valssattujen tuotteiden tärkeimmät tekniset vaatimukset määräytyvät GOST 8639-82 - poikkeama oikeasta kulmasta (± 1,5 °), kaarevuus (enintään 2 mm per 1 m), kiertyminen.

Kiinnitä huomiota! Jos sinun täytyy tietää putkilinjan teoreettinen paino, mutta ei ole GOSTia, voit käyttää yksinkertaista kaavaa - paino 1 p / m = D * t * 0,025 kg, jossa D on ulkohalkaisija (mm), t on seinämän paksuus (mm).

Ruostumattomien putkien asennusjärjestelmien tyypit ja menetelmät

Korroosionkestävästä teräksestä valmistettujen tuotteiden ansiosta voit luoda rakenteita erilaisiin tarkoituksiin. Ruostumattomasta teräksestä valmistettujen putkien, joissa on pyöreä poikkileikkaus, asennus on hyvä järjestelmille, jotka kuljettavat nesteitä ja kaasuja reagoimatta niihin.

Profiiliputket ovat päinvastoin kaikkein tärkeimpiä arkkitehtuurirakenteissa, tukeina, aidoina jne. Jäykistimet mahdollistavat vääntö-, mekaanisen ja tärinän kuormituksen.

Pyöreiden putkien asennus

Ruostumattomasta teräksestä valmistettujen tuotteiden putkijärjestelmät ovat kysyntää elintarvike-, kemian- ja lääketeollisuudessa. Vakaa pinta ei muuta elintarvikkeiden makua eikä sitä tuhoa altistuminen myrkyllisille nesteille. Ruostumattomasta teräksestä valmistettujen putkistojen asennus riippuu sen toiminnasta.

Putkilinjat maitotehtaalla

Pysyvät yhteydet

Tämän tyyppisen putkilinjan telakointikäsittely näyttää yksinkertaiselta - sinun tarvitsee vain liittää putket ja hitsata / juottaa / liimaa.

Erotan nämä pysyvät yhteydet:

  • hitsaus (tukki ja pistorasia) tehdään argonkaarihitsauksella, saumat puhdistetaan hapolla tai hankaavilla aineilla;
  • juottaminen (kova ja pehmeä);
  • liimaus (anaerobiset, syaaniakrylaattiliimat).

Split-liittimet

Helpoin tapa kytkeä tämä tyyppi voidaan helposti tehdä käsin:

  • holkki;
  • lanka;
  • kytkentä;
  • puristus;
  • kuristin.

Diopteri - tarkastele ydin

Elintarviketeollisuudessa on tapana varustaa putkilinjoja dioptereilla (lasi-ikkunat) - välineillä, jotka mahdollistavat itse putkilinjan tapahtumista. Nämä laitteet tarvitsevat useimmiten meijeri- ja konditoriayrityksiä.

Ruostumattomasta teräksestä valmistettua putkidiopteria edustavat kaksi mallia - putki ja mutteri (kaksoisaukko), joista jokaisella on omat edut.

  1. 360 °: n putken katselukulmalla, nopeasti irrotettava kiinnitysliitäntä.

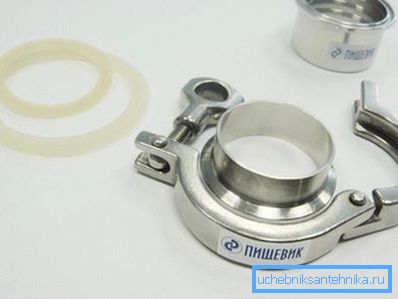

Kiinnitysliitin
  1. Avain on taustavalaistu sisäiseen tilaan, lasi kestää lämpötilan laskun 230 ° C: sta 20 ° C: een minuutin ajan. Liitäntämenetelmän hitsaus.

Profiiliputkistojen rakenteet

Eri tyyppisten metallirakenteiden rakentamiseen käytetään ruostumattomasta teräksestä valmistettuja, suorakulmaisia ​​ja nelikulmaisia ​​putkia. Ratkaiseva tekijä tässä on profiilin seinien paksuus.

Kevyempi putkilinja soveltuu parhaiten suojiin, kaiteisiin, mainostauluihin, huonekalujen kehyksiin ja koriste-elementteihin. Liitäntämenetelmät vaihtelevat myös hitsauksesta ja liitoksista liittimiin.

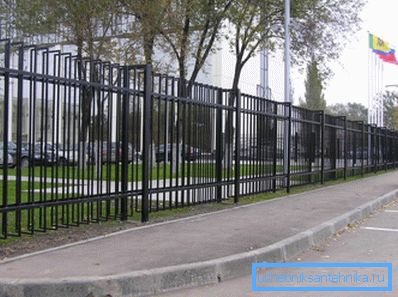

Korroosionkestävän teräksen neliön ja suorakulmaisten profiilien hiekkaranta

Lopussa

Agressiivisen kemiallisen hyökkäyksen, mekaanisen lujuuden ja edustavan ulkonäön vastustaminen ovat kolme valaa, joihin ruostumattoman teräksen suosio perustuu. Asunnon pääputki tai putki, tukirakenne tai huonekalut - hinta laskee taaksepäin kestävyyden ja turvallisuuden osalta.

Tämän artikkelin video kuvaa ruostumattomasta teräksestä valmistettujen putkien valmistusprosessia.
