Pvc-muovinen aaltoputki sähkötyöksi

Kun suoritetaan ulkoista tai sisäistä pienjännite- ja tehokaapeliverkkoa, on turvallisen ja keskeytymättömän toiminnan kannalta tärkeää varmistaa syöttökaapelin luotettava suoja kosteudelta ja ulkoisilta mekaanisilta vaurioilta.

Tässä tapauksessa sopivin suojakeino on joustava aaltoputki, joka on valmistettu jäykästä polyvinyylikloridista, jonka käyttö auttaa ratkaisemaan useita ongelmia samanaikaisesti.

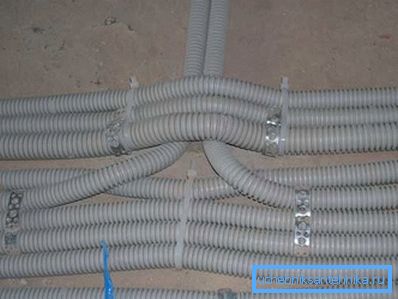

Aaltoputkien käyttö yksittäisessä rakenteessa

Jotta saataisiin käsitys sähköasennuksen asianmukaisesta suorituksesta, tässä artikkelissa käsitellään muovisen aaltoputken käytön tärkeimpiä kohtia kotikaapelilinjoja asennettaessa.

Tässä esitetään myös vaiheittainen ohje, jossa kuvataan tekniikka, jolla kaapeli asetetaan suojattuun puristettuun holkkiin, jossa käytetään langansyöttöä.

Tekniset tiedot

Heti on huomattava, että tämäntyyppinen tuote on suunniteltu erityisesti sähköverkkojen asentamiseen, joten PVC-aaltoputken fysikaaliset ominaisuudet ja tärkeimmät tekniset ominaisuudet ovat täysin kaikkien rakennusmääräysten ja paloturvallisuusmääräysten mukaisia.

1. Kosteus ei vaikuta kovaan PVC: hen, eikä useimmissa syövyttävissä ympäristöissä, jotka kestävät ultraviolettisäteitä, ikääntyä eikä heikkene otsonin vaikutuksen alaisena., Siksi sitä voidaan käyttää sekä sisäisiin että ulkoisiin töihin.
2. Käyttölämpötila-alue on alueella -20 ° C - +80 ° C.
3. PVC on itsesammuttava materiaali., joka ei tue itsenäistä polttamista, joten sitä voidaan käyttää sähköjohtojen asennukseen sekä puu- että tiilirakennuksissa.
4. Vähimmäiseristysvastus 500 V: n jännitteellä on 100 mΩ ja dielektrinen lujuusindeksi vähintään 2 kV, jonka avulla voit käyttää sitä sähköasennuksissa, joiden jännite on jopa 1000 V.
5. Putken tyypistä riippuen nimellistehostus puristukseen on: kevyelle sarjalle 320 N / 5 cm, raskaalle sarjalle - 750 N / 5 cm ja erittäin raskalle sarjalle - 1250 N / 5 cm.

Kiinnitä huomiota! Aaltoputki toimitetaan vähittäismyyntiin rullina 50 - 200 m pitkä, ja sen hinta riippuu pääasiassa ulkohalkaisijasta. Väri on useimmiten vaaleanharmaa (RAL 7035), mutta on myös muita (mustia, oransseja) värejä.

Halkaisijan valinta

Yksittäisissä kotelorakenteissa käytetään useimmiten muovisia aallotettuja holkkeja, joiden ulkohalkaisija on 16 - 63 mm. Halutun halkaisijan valinta on tehtävä edellä olevan taulukon 1 mukaisesti käytettyjen johtimien lukumäärän ja poikkipinta-alan mukaan.

Taulukko 1.

Kiinnitä huomiota! Taulukon tietojen mukaan voidaan päätellä, että 16 mm: n aallotetun PVC-putken fysikaaliset ominaisuudet mahdollistavat sen käytön kahden tai kolmen lankalangan asettamiseen, joiden poikkileikkaus on 1,5 - 2,5 mm?

soveltamisalansa

Käytettäessä aaltopahvia yksittäisissä rakenteissa käytettäessä sähköisiä töitä omin käsin, ulkoisen halkaisijan optimaalisen valinnan vuoksi sinun tulee noudattaa seuraavia sääntöjä.

1. Asennus seinä- ja kattovalaisimien sähköasennusputkiin - D = 16 mm.
2. Valokytkinten ja kuluttaja-astioiden liittäminen - D = 20 mm.
3. Kaapelien asennus muoviputkiin sähköpaneelin ja jakelulaatikkojen välillä - D = 25 m.
4. Päävirtalevyn kytkentä kytkinpaneeliin - D = 32 mm.
5. Katto- ja liitäntälaattojen tunkeutumiseen johtojen lukumäärästä riippuen valitaan putken halkaisija 40–63 mm.
6. Koaksiaalisten, kuituoptisten ja puhelinkaapeliverkkojen asentamiseen voidaan käyttää aallotettua holkkia, jonka halkaisija on 16-25 mm.

Teknologia

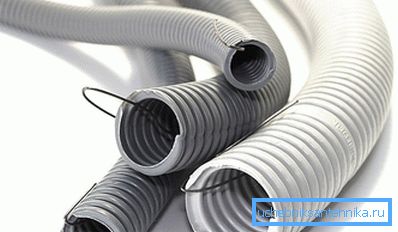

Useimmiten muovinen aallotettu holkki valmistetaan koettimella, toisin sanoen ohuella elastisella metallilangalla, joka sijaitsee sen sisempässä valaisussa koko pituudelta.

Anturin läsnäolo nopeuttaa merkittävästi sähkötyötä ja yksinkertaistaa kaapelin kiristämistä joustavassa aaltoputkessa.

1. Ennen kaapelin kiristämistä mitataan tarvittava määrä aallotettua holkkia ja leikkaa se varovasti irti katkaisematta mittapäätä.
2. Leikkauksen sijasta poimitaan aallotuksen päät eri suuntiin ja leikkaa lanka langanleikkureilla, taivuttamalla sen päät ulospäin putken reunoihin, estäen sen putoamasta sisään.

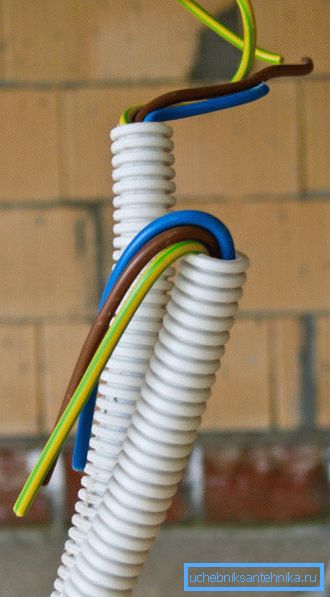

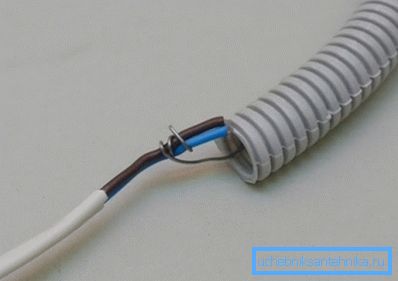

3. Kiinnitä sähkökaapeli koettimen toiseen päähän, suorista holkki ja kiristä lanka sujuvasti yli aaltoputken koko pituuden.
4. Kiinnitä langan päät solmujen tai muovisten puristimien avulla aallotetun holkin ulkopuolelle, jotta ne eivät pääse putoamaan sisäpuolisen valon läpi.

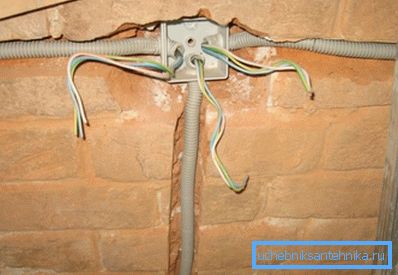

5. Aseta muoviputki kiristettyyn kaapeliin valmiiksi leikattuun savupiippuun tai kiinnitä se seinään erityisten muovipidikkeiden avulla.

johtopäätös

Tämän artikkelin lukemisen jälkeen tulee selväksi, että joustavan muovisen aaltoputken käyttö on yleinen menetelmä kaapeliviestinnän asettamiseksi rakennusten rakentamiseen mistä tahansa materiaalista. Lisätietoa voit katsella videossa tässä artikkelissa tai lukea samanlaisia ​​materiaaleja verkkosivuiltamme.
