Putkityöt: asennustyöt

Yleisesti ottaen maan, maan talon tai asunnon vedenjakelun perusasettelu ei ole täysin erilainen, koska joka tapauksessa on olemassa kuuman ja kylmän veden lähde sekä saniteettitilat, joissa putket tuodaan. Tällä hetkellä tällainen johdotus on useimmissa tapauksissa valmistettu polypropeenista.

Tämä on erittäin luotettava materiaali, joka kestää korkeita lämpötiloja (jopa 110 ° C) ja joka on myös helposti ja nopeasti hitsattu erityisellä juottimella. Opit, miten tämä tehdään käytännössä, mitä putkia tarvitaan tähän, ja lisäksi teille esitetään aihepiirikohtainen esittely videosta tässä artikkelissa.

Asennustyöt

tarvikkeet

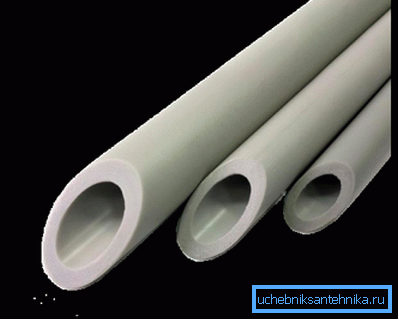

• PN-10. Halvin huoneiston sisäinen polypropeeni- (PPR- tai PPR) -putki, tämä PN-10-opas mahdollistaa sen käytön vain kylmälle vedelle, jonka lämpötila on enintään 20 ° C ja äärimmäisenä vaihtoehtona - jopa 45 ºC, jos käyttöpaine ei ylitä 1 MPa. Yleensä. Putkimiehet eivät suosi tällaista putkea, mieluummin paksumpaa materiaalia.
• PN-16. Tällaista putkea käytetään paljon useammin, vaikka sillä ei ole vahvistusta, koska sallittu käyttöveden lämpötila voi olla 60 ° C nimellispaineessa 1,6 MPa. Tällaista materiaalia voidaan joissakin tapauksissa käyttää jopa kuuman veden toimittamiseen, mutta sillä edellytyksellä, että johdotus on kipsin alla, mikä ei anna niiden muotoilua.

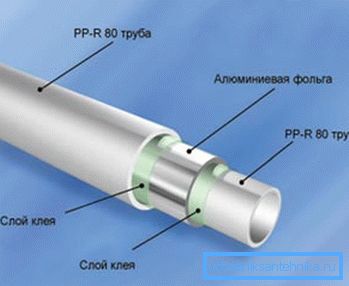

• PN-20. Tällaisia ​​LVI-putkia kutsutaan usein yleismaailmallisiksi, koska niitä voidaan käyttää sekä kuumissa että kylmissä vesijärjestelmissä ja lämmitykseen - sen käyttölämpötila on 95 ºC ja vakiopaine enintään 2 MPa. Tämä on mahdollista johtuen lujitekerroksesta, joka voi olla lasikuitu, mutta useammin se on alumiinifoliota.
• PN-25. Tällaista merkintää käyttävää putkea voidaan kuitenkin käyttää lämmitykseen asuinrakennuksessa tai omassa kädessään maassa, jossa veden lämpötila on 95 ° C ja jopa 110 ºC: n heitto on mahdollista vakiopaineessa jopa 2,5 MPa. Tämä johtuu seinien sakeutumisesta ja vahvistuskerroksen läheisemmästä sijainnista pinnan kanssa, vaikka asennuksen aikana tämä aiheuttaa tiettyjä haittoja (folion poistaminen parranajokoneesta).

Taulukko teknisistä parametreista PN-10 ja PN-20

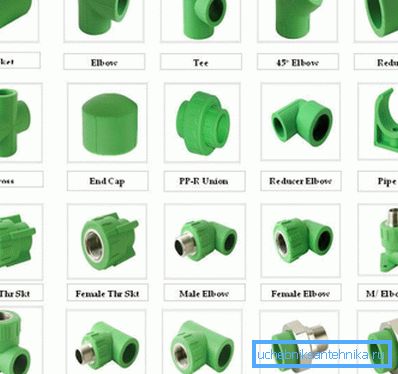

Polypropeeniputken telakointia, kääntämistä tai siirtämistä toiseen tasoon asennettaessa se taloon, maahan tai omaan käteen asuvaan huoneistoon käytetään erityistä PPR-kierteitettyä, juotettua ja yhdistettyä liitintä. Näiden laitteiden avulla voit myös irrottaa eri läpimitaltaan putkista, kun vaihdat paksummasta nousuputkesta vaakajohtoon.

Huom. Polypropeeniputkien hitsauksessa käytetään kolmea erilaista sähköliuotinta - xiphoidia, levyä ja putkea. Teknisesti veden syöttöjärjestelmää asennettaessa ei ole eroa niiden välillä, mutta kahdessa ensimmäisessä tyypissä käytetään pari-suuttimia ja jälkimmäisiä, parittomia. Kaikki suuttimet on valmistettu niiden alumiiniseoksesta, mutta korkeampi laatu on teflonpinnoite, joka suojaa sulaa polypropeenia liimaamasta.

Hitsaus

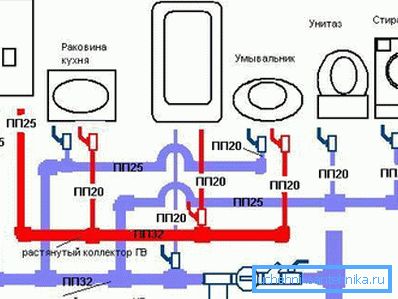

Aloitetaan siitä, että vesiputkien asuminen asunnossa, saunassa tai maassa alkaa merkinnällä, eli sinun täytyy selvittää tarkalleen, missä ja kuinka korkealla kylpyhuoneella on, ja merkitse heidät liidulla tai teknisellä lyijykynällä . Näin voit laskea tarkasti tarvittavan PPR-videokuvan, sekä telakointia ja hanoja varten tarvittavien kierre-, juotos- ja yhdistettyjen (pienennys) liitososien tyypin ja likimääräisen määrän.

Sanomme likimääräisen lukumäärän, koska vain kierteitetyt liitokset voidaan laskea tarkasti eri LVI-laitteiden ulostuloon, mutta varusteiden lukumäärä (tees, kulmat, kytkimet, ohitukset ja tulpat) voivat aina vaihdella. Siksi ne ostetaan pienellä marginaalilla.

Polypropeeniputken merkintä voi myös muuttua riippuen siitä, mihin linjaan ajo (kuuma tai kylmä). Voit esimerkiksi sijoittaa kuumavesisäiliön sähkökattilasta tai kaasupylväästä PN-25-putkella, mutta tässä tapauksessa ennen hitsaustyötä sen pää on käsiteltävä parranajokoneella.

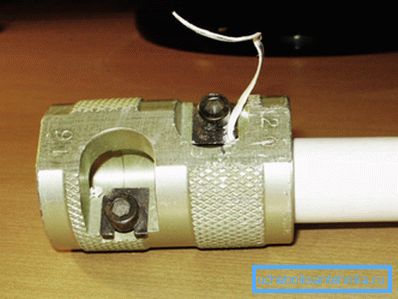

Tämä laite muistuttaa jonkin verran koulukynän teroitinta, vain tässä tapauksessa et ammu puuta, vaan SPR-kerros ja alumiinikalvo, joka paljastaa sisäisen SPR-kerroksen juottamista varten.

Jos haluat hitsata polypropeenia huoneistossa tai yksityisessä talossa, jossa kädet ovat huoneenlämpötilassa, sinun on lämmitettävä juottimessa 280-290 ° C, ja jos se on kylmä, aseta termostaatti täyteen kapasiteettiin - tavallisesti se on 300 C. C.

Kuuma suutin asennetaan ohuelta puolelta (se laitetaan siihen) ja putki työnnetään paksumpaan osaan - retentioaika on 5-6 sekuntia, niin että virtausnopeus lämpenee hyvin ja antaa riittävän tartunnan. Tämän jälkeen molemmat elementit on poistettava samanaikaisesti ja kytkettävä samaan pitoaikaan.

SPR-putkien hitsausparametrien taulukko

Hitsaustyön aikana on erittäin tärkeää noudattaa juotosyvyyttä - tämä on etäisyys, johon putki menee sovittimeen. Huomioi pöytä, joka sijaitsee hieman korkeammalla, ja halkaisijan mukaan voit merkitä merkin päähän lyijykynällä tai merkillä - ajan myötä et tarvitse merkkejä - kokemus antaa mahdollisuuden pysyä halutulla etäisyydellä automaattisesti.

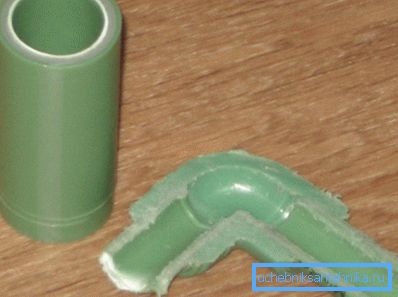

Tosiasia on, että jos putki tunkeutuu sovitettuun etäisyyteen syvemmälle, se estää tai kulkee kokonaan kokonaan, mikä tarkoittaa, että tämä solmu täytyy leikata ja sen sijasta putkiliitäntöjen avulla juottaa uusi.

Voit hitsata kaikki solmut erikseen talossa tai huoneistossa polypropyleenillä, eli voit liittää jokaisen liitoksen suoraan sen toimipaikkaan, mutta tämä on erittäin hankalaa, koska seinä itse häiritsee sinua, samoin kuin erilaiset käännökset, ennusteet, niin edelleen.

Siksi on parasta hitsata yksiköt kokonaisina lohkoina erikseen, kuten yläkuvassa näkyy, ja kytke ne sitten käyttöpaikkaan (lattia, seinä, katto). Älä unohda, että jokainen putkiosa on mitattava huolellisesti, ja jokainen liitos on hitsattava kulmassa, jossa sitä käytetään.

Huom. Polypropeeni voidaan asentaa muovi- tai metallikannattimien avulla kiinnitettävän seinän päälle. Mutta on parasta tehdä piilotettua asennusta kipsi- tai runkovuoren alla, koska PPR ei ole alttiina korroosiolle ja se toimii vuosia.

johtopäätös

Jos sinulla on tarvittavat työkalut - mittanauha, sakset ja juotin, niin voit aina tehdä kaapelointi- tai lämmitysjohtoja omassa talossa tai huoneistossa omin käsin. Samalla on kuitenkin toivottavaa, että kumppanilla on kyky pitää kiinni hitsatusta lohkosta oikeassa asennossa oikeaan aikaan.
