Putkistot: materiaalit, mitat ja asennusmenetelmät

Tämän artikkelin aiheena on LVI-putkien ja liitäntöjen tyypit. Meidän täytyy selvittää, mitkä metalli- ja muoviset putkistot ovat tällä hetkellä käytössä, miten ne yhdistetään toisiinsa ja LVI-laitteisiin. Lisäksi selvitämme, mitkä halkaisijat ovat tyypillisiä tietylle viestinnälle.

Materiaalit ja soveltamisala

Aluksi selvittää, mitkä putket putkistoon voidaan käyttää ja mihin tarkoituksiin.

Paineilmaputket ja lämmitysjärjestelmät

• Musta teräs ei vieläkään menetä maahan keskuslämmitysjärjestelmissä. Sen vahvuus on selvä plus; rajoitettua korroosionkestävyyttä kompensoi ilman puute ympäri vuoden.

Kiinnitä huomiota! Valitettavasti se tosiasia, että lämmitysputkia ei pitäisi kaatua kesäksi - vain teoriassa. Käytännössä vuosien lämmin aika on korjausten aika, ja väistämättömät vuodot valurauta-säteilijöiden osien välillä pakottavat järjestelmää joskus pakottamaan.

• Galvanoinnilla ei ole tärkeintä mustan teräksen haittaa.. Tässä on kuitenkin vivahteita: sinkkikerros rikkoutuu hitseihin. Korroosionkestävä lämmitys tai vesihuolto on vain, jos se on koottu kokonaan kierteisiin.

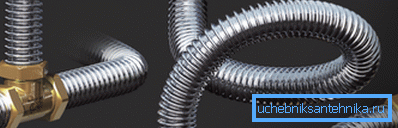

• Aaltopahvin ruostumattomasta teräksestä on korkein vetolujuus, se kestää korroosiota, aggressiivisia väliaineita ja sillä ei ole aiempien ratkaisujen tärkeintä haittaa - asennuksen tehon intensiteetti kierteellä tai hitsauksella. Joustavat aallotetut putket taivuttavat niiden halkaisijan kanssa. Ainoa haittapuoli on suhteellisen korkea hinta (15 mm - 170 ruplaa per lineaarinen metri).

• Lattialämmitysjärjestelmissä käytettävä metalli-muovi, itsenäinen lämmitys ja vesihuolto (kuuma ja kylmä). DH: ssa sitä voidaan myös käyttää; Tämä materiaali on kuitenkin vahingoittunut voimakkaasti (ja ei-toivotusti) putkien puristusliittimien maineesta, joka tiettyjen asennusvikojen vuoksi alkaa virrata useiden lämmitys- ja jäähdytysjaksojen läpi. Putki koostuu kahdesta kerroksesta silloitetusta polyeteenistä, joiden välissä on alumiiniputki.

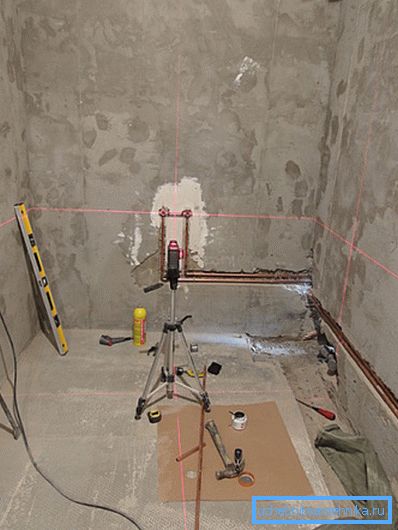

• Kupariputket voidaan käyttää kaikentyyppisissä lämmitys- ja vesijärjestelmissä. Tämä ei ole halpa, mutta erittäin kestävä ratkaisu.

• Sen sijaan polypropeeni on houkutteleva alhaisista kustannuksistaan.. Polypropeeniputkistot ovat vähintään puolen vuosisadan ajan eivätkä kärsi mineraalisten sedimenttien kasvusta; Sisäpinnan eroosio ripustetulla kovalla muovilla ei myöskään ole hirveä.

Tärkeää: kuumavesihuolto- ja lämmitysjärjestelmissä käytetään polypropeenia, joka on vahvistettu alumiinifoliosta tai hienonnetusta lasikuidusta (kuitu). Vahvistus lisää vetolujuutta ja vähentää merkittävästi polymeeriputken venymistä lämmityksen aikana.

• Polyeteeniä käytetään vain ja yksinomaan kylmään veteen.. Tämän muovin käyttölämpötila on rajoitettu 40 asteeseen.
• Ristisilloitettu polyeteeni eroaa kuitenkin olennaisesti siitä, kun se on lisääntynyt lujuus ja lämmönkestävyys.. Polymeerimolekyylien väliset yhteydet muuttavat sen fyysisiä ominaisuuksia, minkä ansiosta niitä voidaan käyttää kaikissa lämmitysjärjestelmissä ja kuumavesipiireissä. Putkien joustavuus tekee niistä erittäin suosittuja keräilijän johdotuksessa.

viemäröinti

Kanavajärjestelmien materiaaliluettelo on huomattavasti pienempi.

• Valurauta on jo menettänyt entisen suosionsa. Syyt - korkea hinta, suuri massa ja erittäin aikaa vievä asennus, jossa on kohokuviointi. Ainoa valurautaa suosiva argumentti on sen akustiset ominaisuudet: massiiviset seinät absorboivat melua, mikä on erittäin hyödyllistä asuintalossa asuintalossa.
• LVI-putki, päinvastoin, suosion huipulla. Pienen painon, yksinkertaisen asennuksen ja leikkauksen ansiosta se pystyi painostamaan kilpailevia ratkaisuja nykyisillä markkinoilla.

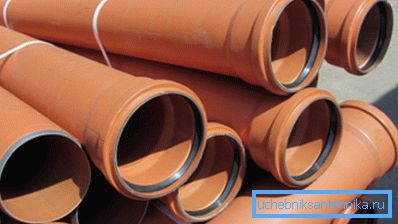

• Tässä käytetään polypropeenia. Se on jopa kevyempi kuin polyvinyylikloridi, sillä on suurempi kovuus ja mikä tärkeintä, lämmönkestävyys. Polypropyleenijätevesijärjestelmän käyttölämpötila on jopa 90 astetta PVC: n suhteen.

• Polyeteeniä käytetään paljon harvemmin - juuri alhaisen käyttölämpötilan vuoksi - sen etuna on äänettömyys: paksut ja erittäin joustavat seinät sammuvat kuulosta, joka ei ole paljon huonompi kuin valurauta.

asennus

Miten LVI-putkien asennus tekee sen itse jokaisessa luetelluissa tapauksissa?

Putkityöt, lämmitys

viemäröinti

terminologia

Jotkut termit ovat todennäköisesti epätavallisia lukijoille, jotka ovat kaukana putkistosta, ja siksi niitä on syytä kommentoida.

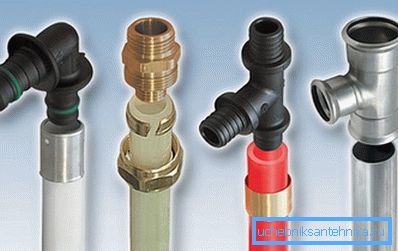

• Puristusliitin joko puristaa putken kumi- tai silikonitiivisteellä, kun kiristetään korkki-mutteria kartiomaisella sisäisellä poikkileikkauksella, tai painaa itse putken suuttimessa käyttäen jaettua rengasta (pehmeän kuparin ja metalli-muovin tapauksessa).

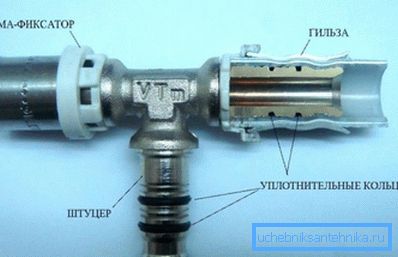

• Puristusliitos kiinnittää luotettavasti kiinnitykseen kiinnitetyn metalli-muoviputken pari kumirengasta, kun ruostetaan teräsvaippoja erityisillä pihdeillä.

• Push-fitting (englanninkielisestä push-push-painikkeesta) on kiinteä, kun sitä painetaan. Tiiviys on myös tässä kumi- renkaissa, kun taas kiinnityslaite on ruostumaton teräsjousirengas, jossa jalat osoittavat sisäänpäin.

Polypropeenin hitsauksessa alhaisen lämpötilan juotinliima sulaa kytkentäliitoksen sisäpinnan ja putken ulkopinnan; sitten osat yhdistetään ja jäähdytyksen jälkeen niistä tulee yksi.

Polyeteeniputkien hitsaus hitsauksessa näyttää samalta.

• Elektrofuusioasennus sisältää lämmityspatterin. Syöttämällä se voi pakottaa sen lämmittämään polyeteenin sulamispisteeseen ja varmistamaan osien luotettavan hitsauksen.

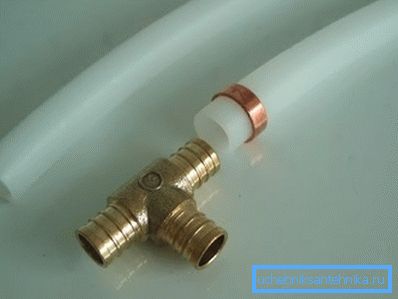

• Ristisilloitetulla polyeteenillä on mekaaninen muisti ja sen jälkeen, kun putken pää on venytetty erikoistyökalulla, se palaa nopeasti alkuperäiseen halkaisijaansa, puristamalla siihen asetetun sovittimen. Päällysteen päällä kulunut lisä kiinnitys.
• Teräsputkistojen kierteiset liitokset tehdään valurauta- ja messinkiliittimillä; kierteet suljetaan pellavalla (usein väriaineella) tai polymeerimateriaaleilla.

Tärkeää: eri putkityökalut kootaan yleensä putkistosta - pöytävalaisimista, lattiavalaisimista, pöydistä jne. Maalauksen jälkeen nämä hauska mallit näyttävät melko edustavilta.

mitat

Viittaamme muutamia mielenkiintoisia faktoja tavalla tai toisella, jotka liittyvät putkilinjojen halkaisijoihin eri tarkoituksiin.

• Sekä myyjät että tekniset kirjoittajat ilmoittavat usein putkien putkiston mitat tuumina. Se on jonkin verran kunnianosoitus perinteelle: putkikierteiden halkaisijat mitataan englanniksi tuumaa. Mittausjärjestelmään muuntamista koskevat ohjeet ovat yksinkertaisia: vain kerro koko 25,4: lla ja saadaan koko millimetreinä.

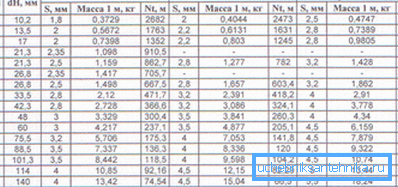

• Sekaannus ei pääty tähän. Teräsputkien pääparametri ei ole ulkoinen tai sisäinen halkaisija, vaan ehdollinen kulku (DU). Pääsääntöisesti se on lähellä sisäistä halkaisijaa, mutta se ei ole yhtä suuri kuin se, ja se osoittaa vain mahdollisuuden käyttää putkikierteiden sopivaa kokoa tämän putkilinjan elementtien liittämiseksi.

• Kaikenlaisten muovisten putkistojen mitat on merkitty metriseen järjestelmään. Yleensä ne on merkitty ulkohalkaisijalla; sisäisen poikkileikkauksen laskemiseksi sinun täytyy tietää seinän paksuus.

Mitkä mitat ovat merkityksellisiä lämmitys- ja vesijärjestelmien kannalta?

• Kylmän veden ja kuuman veden syöttölaattojen halkaisija on 15-20 mm.
• Johtaa jäähdyttimeen - 20 - 25 mm.
• Veden ja lämmityksen nousuputket - 25 - 32 mm.
• 40 - 65 mm - lämmityksen ja veden pullotuksen halkaisija.
• 75 mm: n ja sitä korkeammasta LVI-putkesta käytetään hissien kokoonpanoja ja vesimittareita, jotka tarjoavat lämmitys-, kuumavesihuolto- ja kylmävesihuollon kerrostaloihin.

Putkilinjojen - PVC: n, polypropeenin, polyeteenin ja valuraudan - mitat valitaan viemäriin ottaen huomioon salvapurkauksen mahdollisuus.

• Kaikkien laitteiden liittämiseen WC: tä lukuun ottamatta käytetään 50 mm putkilinjaa.

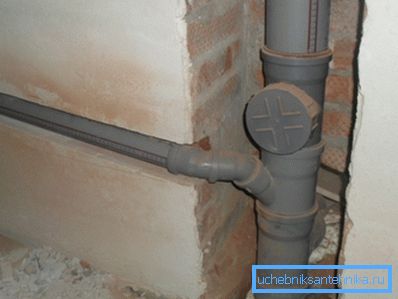

• 110 mm - tyypillinen osa viemäristä wc: stä ja viemärikanavasta.

• 150 ja sitä korkeampi - kuopan levittämisen koko ja kaivojen väliset viemäröintiosuudet.

johtopäätös

Toivomme, että jonkin verran pinnallinen katsaus olemassa oleviin ratkaisuihin on hyödyllinen lukijalle. Kuten tässä artikkelissa, tässä artikkelissa oleva video sisältää lisää teemakohtaisia ​​tietoja. Onnea!
