Putkilinjojen väritys: erot, tarkoitus, standardit

Nykyaikaiset suunnittelu-, teollisuus-, kaupunki- ja muut viestinnät, niiden verkot ja järjestelmät on suunniteltu kuljettamaan erilaisia ​​aineita, jotka ovat vaarallisia ihmisille ja ympäristölle. Siksi jopa Neuvostoliiton aikana kehitettiin erikoisasiakirja GOST 14202 69 putkilinjojen väristä, joka säätelee tiukasti sitä, mitkä värimerkinnät ja muut merkit tulisi varoittaa henkilökunnasta sen putken sisällöstä, johon työstetään.

Viestintävarmuus

tapaaminen

On huomattava heti, että tämä vaatimus ei ole mitenkään neuvoa-antava, eikä myöskään SNiP: lle asetettujen vaatimusten noudattamatta jättäminen tai noudattamatta jättäminen ole lainmukaisesti rangaistavaa.

Tämä ei johdu siitä, että joku halusi maalata tämän maailman uusilla tuoreilla maaleilla, mutta koska onnettomuuden, kunnossapidon sekä muiden yhteystietojen ja manipulointien kanssa lueteltujen esineiden, pelastuspalvelujen, pelastuspalvelun ja muiden erityispalvelujen pitäisi tietää varmasti mitä aineita heidän on käsiteltävä ja mitä toimenpiteitä olisi sovellettava vaaran rajoittamiseksi ja poistamiseksi.

On myös muistettava, että putkilinjat kulkevat kaukana vain vesijohtovedestä, lämmitysalustasta ja jätevesistä.

Nykyaikainen tuotanto ja kemianteollisuus on jo pitkään manipuloitu sellaisten aineiden kanssa, kuten:

• Eri alkuperää olevat palavat ja räjähtävät kaasut;
• Syttyvät ja räjähtävät nesteet, joiden alkuperä on erilainen;
• Myrkylliset kaasut ja nesteet;
• Ylikuumennettu höyry;
• Kyllästetty höyry;
• Korkeapaineaineet;
• Palamattomat kaasut ja nesteet;
• Hapot, mukaan lukien savuinen ja tiivistetty;
• Erilaisia ​​koostumuksia sisältävät alkalit;
• Vaaralliset orgaaniset yhdisteet;
• Ilman tyhjiö;
• Kaikki korkean paineen alaiset aineet;
• Muut vaaralliset tai erityisen tärkeät aineet.

Kiinnitä huomiota! Välittömän vaaran lisäksi, joka johtuu kuljetettavan aineen kemiallisesta koostumuksesta, lämpötila (sekä korkea että matala) sekä paine ja tilavuus ovat tärkeitä.

On sanomattakin selvää, että hätätilanteessa syntyy onnettomuus- ja vuodon, tulipalon tai muun kuljetettavan aineen vaarallisen toiminnan ja pelastuspalvelujen, kansalaisten pelastuspalvelujen, evakuointitiimien ja muiden hätätilanteiden osallistujien on oltava täysin tietoisia vaaran lähteen luonteesta ja koostumuksesta.

Katastrofin seuraukset voivat kattaa paitsi paikalliset, paikalliset, alueelliset, alueelliset ja jopa kansalliset ja maailmanlaajuiset mittakaavat. Tämä seikka vie käsiteltävän aiheen täysin eri tasolle, ja tässä ei perheenjäsenvaltio ratkaise asioita - olisiko maalaus maalattava omin käsin tai soittaa taidemaalarille.

Tämä on kansallinen ongelma, joka on yksi kontrolloiduimmista ja vastuullisimmista eri maiden ministeriöiden ja osastojen tasolla ja heidän liittoutumisistaan.

Kiinnitä huomiota! Merkintävaatimusten täyttämättä jättäminen, huomiotta jättäminen, sabotointi tai virheellinen täyttäminen on monien ihmisten elämä, infrastruktuurin eheys, teollisuuden ja elinkeinoelämän yritysten tehokkuus kaupungeissa, sairaaloissa, muissa tärkeissä kohteissa, on luonnonsuojelualueiden, ainutlaatuisten, säilyttäminen ja suojelu.

Aineiden ryhmät ja vastaavat värit

GOST 14202 69: n mukaan päätettiin jakaa kaikki kuljetetut aineet kymmeneen laajennettuun ryhmään, joita yhdistää yksi tai toinen yhteinen ominaisuus.

Näin ollen kaikki ensimmäisessä lähentymisessä olevat aineet jaetaan seuraaviin ryhmiin:

1. vesi (tekninen, juominen, jäte);
2. Vesihöyry;
3. Ilma;
4. Palavat kaasut, myös nesteytetty;
5. Palamattomat kaasut, myös nesteytetty;
6. Erilaiset hapot, mukaan lukien höyrytys;
7. emäkset;
8. Syttyvät nesteet;
9. Syttymättömät nesteet;
10. Muut aineet.

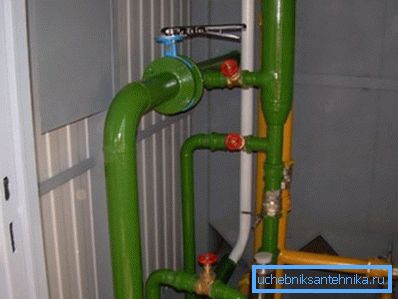

Tietyt värit vastaavat näitä laajennettuja aineiden ryhmiä, jotka osoittavat yhden tai toisen kemiallisen aineen esiintymisen aluksessa:

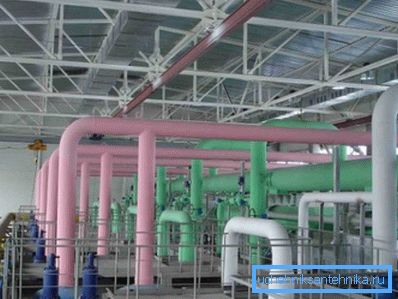

Ryhmän numero	Kuljetettava aine	Värin nimi
1	vesi	vihreä
2	höyry	punainen
3	Ilma	sininen

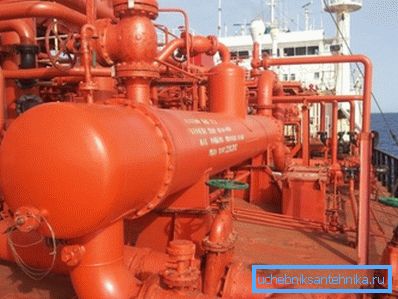

4.5	Palavat ja palamattomat kaasut	keltainen
6	hapot	oranssi
7	emäkset	violetti
8,9	Palavat ja palamattomat nesteet	ruskea
0	Muut aineet	harmaa

Kiinnitä huomiota! Mainittujen värien ja esineiden lisäksi palonsammutusjärjestelmät ja -asennukset on maalattava signaalin punaisella värillä niiden sisällöstä riippumatta.

Maalausmenetelmät

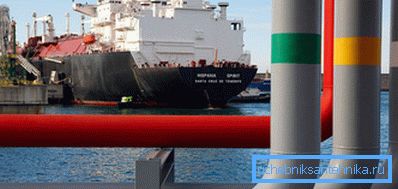

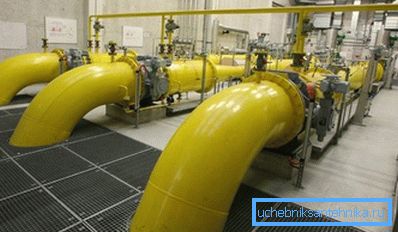

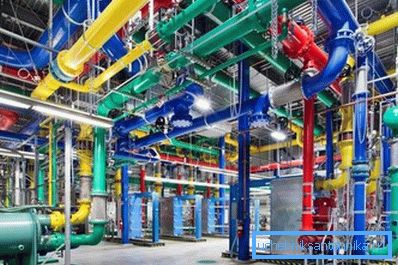

Tunnistusmaali levitetään jatkuvalla kerroksella koko pinnalle tai erillisiin osiin.

Maalin levitysmenetelmä valitaan useiden näkökohtien perusteella:

• Objektin sijainti;
• Putken halkaisija;
• Rungon pituus;
• Yhteisesti sijoitettujen rivien lukumäärä;
• Teollisuuden turvallisuutta ja elämän turvallisuutta koskevien sääntöjen vaatimukset;
• Teollisuuden hygieniavaatimukset;
• Ilmanympäristön näkyvyyden ja läpinäkyvyyden edellytykset laitoksessa;
• Itse esineen valaistusolosuhteet;
• Henkilökunnan mukavuus;
• Yleinen arkkitehtoninen ratkaisu tai alueen kokonaisuus.

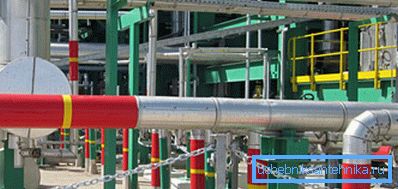

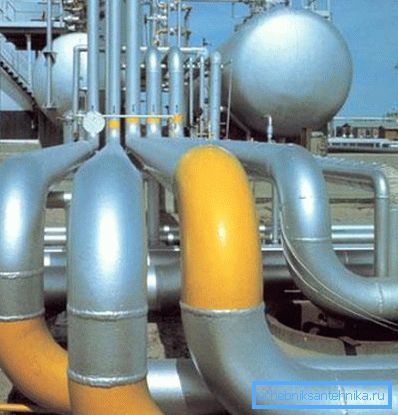

Jos kirkkaiden värien konsentraatio on syystä tai toisesta mahdotonta, samoin kuin työpajoissa, joissa on suuri määrä ja pitkä viestintä - merkintäväri tehdään osissa.

Jos viestinnän määrä on pieni ja niiden pituus on pieni, jos väri ei ole huonompi työpajoissa, väritys on jatkuvaa.

Ulkoilma-aineet peitetään jatkuvalla kerroksella vain ottamalla huomioon aurinkosäteilyn pinnoitteen ja muiden sää- tekijöiden vaikutus.

Jos pinnoite levitetään työpajojen ja tuotantoalueiden sisällä, niin tässä tapauksessa loput putken pinnasta maalataan tavallisesti huoneen seinien värillä. Samalla on ehdottomasti kiellettyä käyttää muita merkkisävyjä aukkojen täyttämiseksi.

Kiinnitä huomiota! Jos moottoriteitä asennetaan kanaviin tai kanavalla, merkintää käytetään tarkastuskammioiden ja kuoppien alueilla.

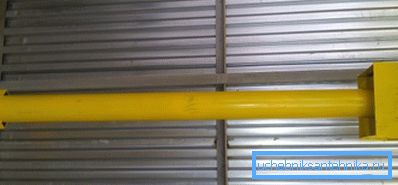

Toinen tärkeä sääntö on se, että tunnistuslohkoja käytetään paikallisten ominaisuuksien (sää, ilmasto, aurinkoaktiivisuus, näkyvyys) mukaisesti. Samaan aikaan ne sijaitsevat tärkeimmissä ja tärkeimmissä paikoissa - yhteydet, oksat, valinnan ja instrumentointipaikkojen kohteet, pääreittien kulkureitit seinien ja muiden esteiden, lattioiden, väliseinien sekä tuotantolaitosten tulojen ja tuotosten kautta.

Kiinnitä huomiota! Ulkoasennuskohteiden sisä- ja ulkotilojen käyttömahdollisuudet ovat vähintään 10 metriä, avoimilla runkolinjoilla ja putkilinjoilla - 30–60 metriä maasto-olosuhteista riippuen.

Lohkojen leveys riippuu suoraan putkilinjan halkaisijasta. Kohteille, joiden halkaisija on enintään 300 mm - vähintään 1200 mm (neljä halkaisijaa), kohteille, joiden halkaisija on yli 300 mm - vähintään 600 mm (kaksi halkaisijaa).

Jos moottoriteiden mitat ovat todella suuria - onko mahdollista soveltaa lattiaa ainakin? putken ympärysmitta eristeen suhteen.

Kiinnitä huomiota! Lueteltujen sovellusmääräysten ja mittojen tulee välttämättä vastata runkoputkien ja putkistojen halkaisijoita.

Vaaralliset esineet

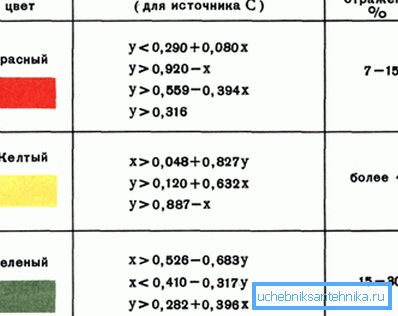

Täällä GOST jättää vain kolme perusväriä:

1. punainen - räjähtävä ja syttyvä, syttyvä;
2. vihreä - neutraali;
3. keltainen - myrkyllisyys, myrkyllisyys, syvä tyhjiö, tukehtuminen, radioaktiivisuus, kyky aiheuttaa kemiallisia palovammoja tai vain vaarallisesti korkea paine.

Putkia, jotka sisältävät aineita, joilla on useita vaaratekijöitä, voidaan käyttää useita renkaita, eli se voi olla sekä punainen että keltainen rengas.

Kiinnitä huomiota! Syvällä tyhjiöllä varustettujen putkistojen, paitsi putkien ja renkaiden, on välttämättä oltava merkintä "Vacuum".

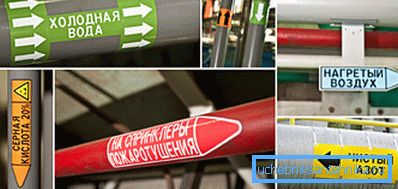

Lisäksi aineen lyhyt kemiallinen nimi on kirjoitettu itse renkaille ja ne osoittavat sen liikkeen suunnan. Normaali- ja hätätilanteissa tämä on äärimmäisen tärkeää ja vaikuttaa moniin tekijöihin, jotka voivat vaikuttaa ihmisten elämään.

Erityisen vaarallisten esineiden osalta käytetään muun muassa varoitusmerkkejä eri sisällöstä, joiden väri, muoto ja sisältö ovat myös tiukasti säänneltyjä ja asennettuja. Levyn on oltava kolmion muotoinen, keltainen tausta ja musta grafiikka.

Tällaiset merkit tai merkit merkitsevät yleensä seuraavia aineita:

• Vahvat myrkyt;
• Räjähtävät yhdisteet;
• Radioaktiiviset aineet;
• Muut erityisen vaaralliset yhdisteet ja niiden seokset, jotka ovat erityisen haitallisia sumutettaessa.

Jos merkintä ei sisällä yksityiskohtia, huutomerkki jätetään yksinkertaisesti keltaiselle taustalle.

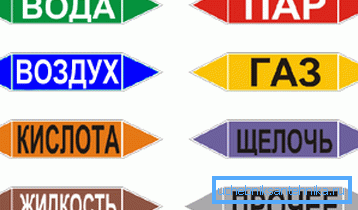

Käytä myös merkintälevyjä, jotka eivät muuta väriä, kun aine vuotaa. Ne sisältävät tavallisesti aineen tyypin ja osoittavat keskipitkän liikkeen suunnan jommankumman terävän pään avulla, toisinaan käyttämällä kaksiteräistä suojaa.

johtopäätös

Nykyaikaisten teollisuus- ja runkojärjestelmien onnettomuuksien normaalin toiminnan ja selvitystilan varmistamiseksi on tarpeen siirtää aineita putkilinjojen kautta. Turvallisuuden vuoksi ne on merkitty GOST: n ja SNiP: n mukaisesti, mikä näkyy selvästi tämän artikkelin videossa.
