Putkilinjan vesipaine

Yksityisen talon vesihuollon toiminnan häiriöiden todennäköisimpiä syitä ovat, kuten tiedätte, putkiseinien korroosio, niiden suolojen laskeutuminen ja veden korkea paine putkistossa. Ottaen huomioon, että viime vuosina niiden muovikollegat korvaavat metalliputkia yhä useammin, vain kaksi edellä mainittua syytä ovat todellinen uhka vesihuoltojärjestelmälle. Suolakertymien torjunta ei kuulu artikkelimme aiheeseen (vaikkakin ne vaikuttavat osittain putkien painemittareihin), joiden yhteydessä tarkastelemme vain viimeistä tekijää.

Mahdollisten ongelmien ehkäisemiseksi kannattaa tutustua niihin liitettyyn passiin ja varmistaa, että ne pystyvät kestämään vesihuoltojärjestelmässä olevat paineet ennen putkituotteiden ostamista.

Vihje! Lisääntynyt paine järjestelmässä lisää veden kulutusta.

Tämä johtaa lisäenergiankulutukseen, jota kuluttavat pumppauslaitteet, mikä takaa veden jatkuvan kiertämisen järjestelmään.

Paineen arvo

On hyvin tunnettua, että tavanomaisen vesipaineen ylläpitäminen putkissa on tärkein edellytys vesihuollon verkon toiminnalle sekä sen pitkä ja vaivaton toiminta. Tällöin putkilinjan paine voi poiketa huomattavasti kiinteästä keskiarvosta, joka on normalisoitu kotitalouksien LVI-järjestelmille.

Niinpä esimerkiksi keittiöventtiilin normaalikäytössä kantoaallon paine vesijärjestelmässä ei saa olla pienempi kuin 0,5 bar.

Mutta todellisuudessa tämän indikaattorin arvo on yleensä jonkin verran erilainen kuin määritetty arvo. Siksi, kun otetaan huomioon vesihuoltojärjestelmä (erityisesti sen korjaamisen jälkeen), on toivottavaa tarkistaa työpaine vakiintuneiden standardien noudattamiseksi.

No, kun putkilinjojen itsensä asettaminen ennen työn aloittamista, on huolellisesti luettava kotitalouksien LVI-järjestelmien perusvaatimukset sekä niiden yleisesti hyväksytty järjestys.

Paineen tasapainottimet

Harkitse joitakin laitteita, jotka auttavat tasoittamaan painetta.

Paisuntasäiliö

Kotitalouksien putkistojen vesipaineen tasoittamiseksi voidaan käyttää ylimääräisiä väliaineita erityislaitteilla. Lisäksi järjestelmän ylipainetta voidaan kompensoida hyvin yksinkertaisesti - tähän asennetaan niin kutsuttu laajennussäiliö, joka ottaa kaikki ylimääräiset väliaineet.

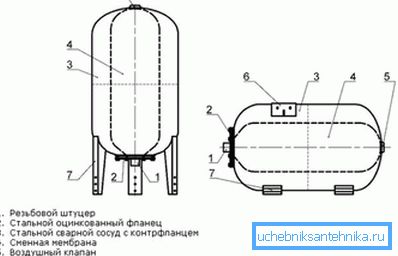

Suunnittelunsa mukaisesti kaikki tunnetut laajennus- (kompensointi) säiliöiden näytteet on jaettu avoimen ja suljetun tyyppisiin laitteisiin. Niitä käytetään usein kuumavesihuoltojärjestelmissä, sillä tässä tapauksessa painehäviöiden muodostumisen todennäköisyys järjestelmässä on erittäin korkea. Tämä johtuu siitä, että jäähdytysaine verkoston läpi kulkevan prosessin aikana ("paluusta" - lämmityskattilaan ja sitten takaisin järjestelmään) lisää hieman sen tilavuutta.

Vihje! Kun veden lämpötila muuttuu esimerkiksi 10 ° C: lla, jäähdytysnesteen laajenemisnopeus järjestelmässä saavuttaa 0,3% sen sisältämän nesteen kokonaismäärästä.

Avotyyppisten laajennuslaitteiden haittana on, että niiden asennus asettaa järjestelmän tilaan, jolle on tunnusomaista alhainen jäähdytysnestepaine ja sen vuoksi heikko käsittely. Lisäksi avoimessa järjestelmässä kantaja haihtuu vähitellen. Tarvitset lisäponnisteluja sen jatkuvaan palauttamiseen.

Kaikkiin edellä mainittuihin seikkoihin voidaan lisätä se seikka, että säiliön avoimuuden vuoksi siihen virtaa jatkuvasti tuoreita ilma-annoksia, mikä aiheuttaa korroosioprosessien kiihtymisen järjestelmässä.

Vihje! Koska avoimet paisuntasäiliöt tulisi sijoittaa rakennuksen ylimpään osaan, ne edellyttävät pakollista eristystä. On selvää, että koko vesihuoltojärjestelmän kokonaiskustannukset tässä tapauksessa kasvavat huomattavasti.

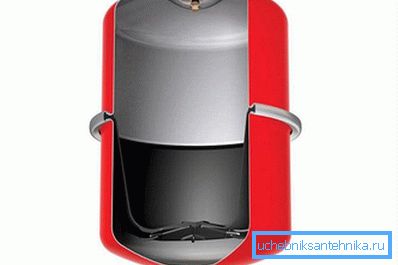

On mahdollista välttää kaikki edellä mainitut ongelmat, jotka johtuvat suljetun tyyppisen säiliön käytöstä korvauslaitteena, jonka asennuspaikka ei yleensä ole standardoitu. Tällaiset säiliöt on varustettu sisäänrakennetulla kalvomekanismilla, jonka avulla voit säätää kantoaallon painetta suljetussa tilassa.

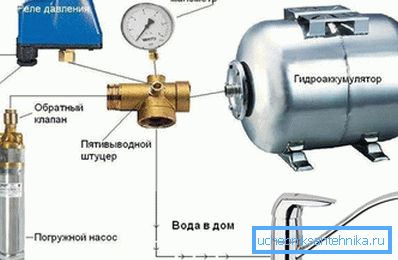

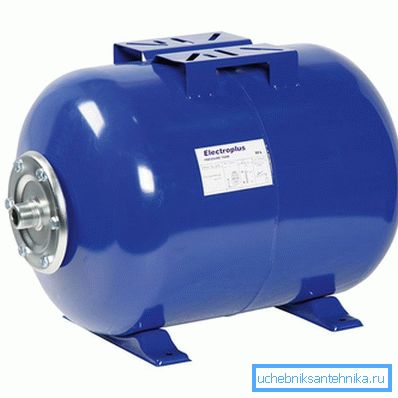

hydrauliakkumulaattorin

Vesihuoltojärjestelmien kompensointisäiliöiden lisäksi voidaan asentaa ns. Akkuja, joita käytetään suojaamaan putkea tällaisesta vaarallisesta ilmiöstä kuin vesisara.

Veden vasaran ilmiö ilmenee yleensä pumppauslaitteiston hätäpysäytyksessä verkosta tai vedenottoventtiilin äkillisellä sulkemisella (aukolla). Saadut dynaamiset kuormat voivat merkittävästi ylittää tietyn putkilinjan sallitut arvot. Huomaa, että tällaisia ​​laitteita käytetään yleensä putkistossa juomavedellä ja voit luoda pienen syöttöalustan, joka voidaan automaattisesti ohjata takaisin järjestelmään (jos paine laskee). avoimessa muodossa ja niillä on kaikki edellä mainitut haitat.

Vihje! Samanaikaisesti hydraulisten akkujen kanssa on suositeltavaa sijoittaa pientä kapasiteettia (noin 0,2 litraa) vedenpoistopisteisiin.

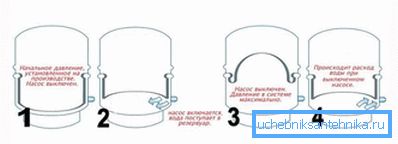

Hydraulisen akun toiminnan periaate

Kun tutkitaan yksinkertaisimman suljetun hydraulisen akun suunnittelua, havaitaan, että sen toiminta perustuu samaan kalvomekanismiin (samoin kuin paisuntasäiliöön). Suljetussa tilavuudessa kalvo on vakaassa tilassa, tasapainotettuna likimääräisesti yhtä suurilla paineilla jäähdytysnesteen ja ilmakuplan välillä, jotka sijaitsevat osion vastakkaisilla puolilla. . Tämä muutos lähetetään automaattisesti sisäänrakennetun releen herkälle elementille, joka sammuttaa pumpun, kun tämä parametri saavuttaa tietyn arvon.

Järjestelmän veden kulutusprosessissa sen paine laskee selvästi, mikä taas johtaa releen laukaisuun, mutta nyt päälle. Hydrauliset merkkivalot

Veden linjan normaaliin toimintaan riittä- vän kantopaineen laskeminen antaa sinulle mahdollisuuden tarkasti määrittää ennen sen asentamista ostettujen putkimaisen tuotteen näytteet. On syytä muistaa, että verkon raja-arvot liittyvät yleensä seuraaviin indikaattoreihin:

• nestepaineen ylempi ja alempi kynnysarvo, jolle on suunniteltu verkkoon asennetut suljetun tyyppiset kompensointilaitteet (paisuntasäiliö ja akku);
• paineet, jotka luovat edellytykset vesihuollosta riippuvien kodinkoneiden (esimerkiksi pesukoneen) normaalille toiminnalle;
• paineiden raja-arvot, joille olet ostanut asiakkaan ostamat putket ja niihin kiinnitetyt lisävarusteet (venttiilit, teet, sekoittimet jne.).

Vihje! Vesijohdossa kiertävän kantajan paineen mittausyksikkö on 1 bar (tai 1 ilmakehä). Tämän kaupunkien vesiverkon indikaattorin arvon (nykyisen voimassa olevan SNiP: n vaatimusten mukaan) tulisi olla noin 4 ilmakehää.

Huomaa myös, että lämmitysputkiin, sekoittimiin ja itse putkiin asennetut venttiilit kestävät jopa 6 ilmakehän lyhyen aikavälin paineen nousun. Kun ostat vedensyöttöverkkoon liitettyjen kotitalouslaitteiden perusnäytteitä, sinun pitäisi valita malleja, joilla on pieni varmuusraja rajoittavan tekijän suhteen. Tällainen varovaisuus antaa mahdollisuuden suojata niitä hydraulisten iskujen aiheuttamilta äkillisiltä painehäviöiltä.

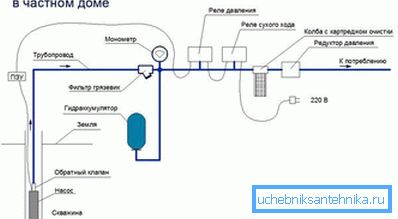

On erittäin tärkeää, että yksityisen talon vesijärjestelmän vesipaineella on taso, jonka avulla voit samanaikaisesti lisätä useita kulutuspisteitä kerralla, mikä voidaan saavuttaa vähintään 1,5 bar: lla.

Veden syöttöverkossa olevan paineen suoraa lukemista varten käytetään standardimittausmittareita, joiden lineaarinen asteikko on kalibroitu sopivissa yksiköissä.

Palvelun suositukset

SNiP: n vaatimusten mukaisesti lämmitysverkossa olevien laitteiden käyttökelpoisuustarkastus sekä kaikkien apulaitteiden tila olisi suoritettava vähintään kerran vuodessa.

Tämän testin aikana on ensinnäkin todettu vuotoja vesihuoltojärjestelmässä ja siitä aiheutuva painehäviö. Kun kaikki vuotot on korjattu, on tarpeen tarkistaa vesihuoltojärjestelmän paine, kuten päähydrauliseen akkuun asennettu painemittari osoittaa.

Järjestelmän normaalissa toiminnassa tämän laitteen lukeman tulisi olla lähellä minimiarvoa (Pmin). Kun havaitset huomattavan eron Pmin: stä (yli 10%), sinun on yritettävä lisätä painetta haluttuun nopeuteen kytkemällä verkkoon toimiva pumppauslaite. Jos lämmitysverkon paine kohoaa (välittömästi pumpun pysäytysreleen laukaisun jälkeen), on tarpeen tehdä uudelleen paineen mittaus, mutta nyt se on sammutustilassa. Määritetyn parametrin ei pitäisi poiketa Pmax-arvosta yli 10% edellisen tapauksen tapaan.
