Putkilinjan tuki - näkymät ja ominaisuudet

Tuet ovat putkijärjestelmien välttämätön osa. Tosiasia on, että jopa huippuluokan putkiliitäntä tulee hyvin nopeasti käyttökelvottomaksi, jos rakenne ei ole kunnolla kiinni. Seuraavaksi tarkastelemme, millaisia ​​näitä tuotteita on, miten putkilinjojen liukukannattimet poikkeavat kiinteistä putkista, ja missä tapauksissa niitä käytetään.

Pipe Strut -tuki

Yleistä tietoa

Putkilinjan luotettavuus riippuu monista tekijöistä, kuten:

  • Ilmasto, jossa järjestelmä toimii;
  • Järjestelmän paino;
  • Ulkoiset värähtelyt ja paljon muuta.

Tukia käytetään vähentämään useimpien näiden tekijöiden kielteisiä vaikutuksia.

Useimmiten niitä käytetään seuraavilla toimialoilla:

  • Atomi- ja lämpövoimalat;
  • Moottoritie- ja maantiekuljetukset;
  • Teknologiset arvojärjestelmät;
  • Kaikenlaisia ​​teknisiä malleja.

GOST 36 146 88: n mukaan tuotteen halkaisija voi olla 18 - 1620 mm. Niiden metallityyppi valitaan linjan ja itse tuotteen ominaisuuksien mukaan.

Tärkein materiaalivaatimus on kyky kestää raskaita kuormia.

Liikkuvat kannattimet

Lajikkeet toiminnan tyypin mukaan

Kaikki olemassa olevat tukityypit jaetaan kahteen tyyppiin - liikkuviin ja kiinteisiin. Osatyypin valinta riippuu linjan käyttöolosuhteista ja sen tyypistä. Lisäksi opimme lisää molempien tyyppien ominaisuuksista (lue myös artikkeli Pipe rolling: tekniikka ja erikoistyökalut).

siirrettävä

Näitä elementtejä käytetään maanpäällisten ja maanpäällisten järjestelmien järjestämiseen. Niiden ja putkien välillä on erityisiä kompensaattoreita.

Niiden tärkeimmät tehtävät ovat seuraavat:

  • Epävakaan lämpötilan vaikutuksen vähentäminen putkiin;
  • Erilaisten värähtelyjen vähentäminen;
  • Painehäviöiden vähentäminen putkien sisällä.

Useimmiten näitä osia käytetään pohjoisilla alueilla, joille on ominaista nopeat lämpötilan muutokset. Liikkuvien osien pääominaisuus on, että ne pystyvät ottamaan vain pystysuorat kuormat, mutta samalla ne eivät estä putkien horisontaalista siirtymistä, joka tapahtuu lämpötilan laajenemisen seurauksena.

Pallojärjestelmä

Liikkuvat osat ovat monenlaisia:

Homote ja liukuva Käytetään lämpötilavaikutuksista johtuviin deformoituviin järjestelmiin.
pallo Ne asennetaan moottoriteiden kierrosta, koska ne mahdollistavat sen vapaan liikkumisen.
kevät Suunniteltu suojaamaan moottoriteitä tärinöiltä.

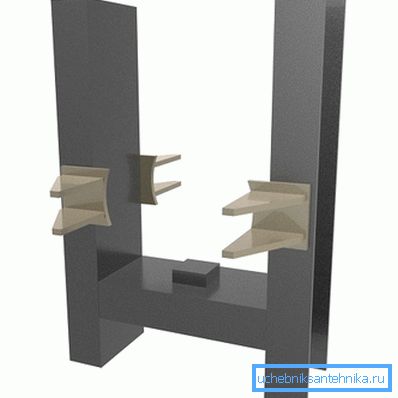

Kiinteä putken kiinnitysjärjestelmä

kiinteä

Voidaan käyttää sekä maa-asennuksessa että maanalaisissa putkistoissa. Koska nimestä ei ole vaikea arvata, ne kiinnittävät putket sekä pysty- että vaakasuoraan asentoon.

Luokittelu rakenteellisten ominaisuuksien mukaan

Asennustekniikasta ja rakenteellisista ominaisuuksista riippuen kyseiset osat luokitellaan:

  • Hitsattu kotelo;
  • Puristinrunko;
  • Rakennetut;
  • levyteollisuuden;
  • Jyrkän kaarevien mutkien rakenteet.

Seuraavaksi tarkastellaan lähemmin kaikkia niiden lajeja.

Kuvassa hitsattu tuki

hitsaus

Hitsaustuotteita erottaa erilaiset lajit. Ne ovat liikkuvia ja liikkumattomia.

Niiden etuja ovat:

  • Matala hinta;
  • Helppo asentaa;
  • Luotettavuutta.

Kiinnitä huomiota! Hitsaettuja osia käytetään yksinomaan teräsputkiin.

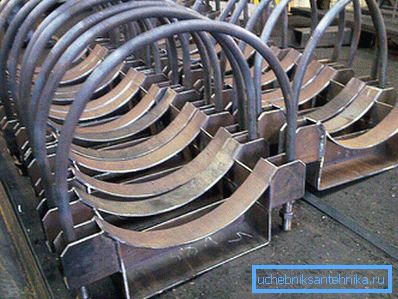

Korin kiinnikkeet

Nämä tuotteet voivat olla myös liikkuvia ja liikkumattomia.

Ne on jaettu kahteen tyyppiin:

  • Pyöreällä kauluksella - se on sallittua sekä teräsjärjestelmille että joillekin muille moottoriteille.
  • Tasaisella ikeellä - koskee vain teräsmestareita.

Kiinnitä huomiota! Rengasjärjestelmät, jotka erottuvat jäykisteiden läsnäolosta, kuuluvat myös kehon kiinnikkeisiin.

pakkaamattomia

Itse asiassa nämä tuotteet ovat tavallisia kiinnikkeitä. Ne ovat myös liikkuvia ja liikkumattomia. Jos ensimmäinen varmistaa putkien vapaan liikkuvuuden, minkä seurauksena niitä kutsutaan myös puristintyyppisiksi ohjaimiksi, jälkimmäiset kiinnitetään pohjaan hitsaamalla.

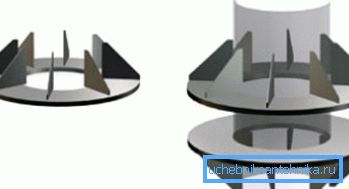

Shield tukee

levyteollisuuden

Kiinteä kilpi tukee käyttöä pystysuorien osien kiinnittämiseen. Niiden asennus tapahtuu hitsaamalla. Useimmiten niitä käytetään, kun putki kulkee seinän läpi.

Jyrkät taivutusrakenteet

Tämä osa on asennettu taivutussuunnittelun alle. Sen rakenne voi olla sekä mobiili että kiinteä. Minun on sanottava, että näitä tuotteita käytetään paitsi moottoriteiden lisäksi myös kaikenlaisten laitteiden kiinnittämiseen.

Asennusominaisuudet

Ensinnäkin on sanottava, että tukien asentaminen on melko vaikeaa, joten on parempi olla tekemättä tätä toimintoa omin käsin, vaan uskoa sen asiantuntijoille. Tosiasia on, että jos asennustekniikkaa rikotaan, seuraukset voivat olla hyvin epämiellyttäviä, koska nämä elementit altistuvat itse putkistosta ja sen läpi virtaavista nesteistä.

Näiden osien välinen etäisyys riippuu putkien halkaisijasta sekä kuljetettavan nesteen tyypistä ja tuotteen asennustekniikasta. Tämä etäisyys on myös tärkeä parametri, johon putkilinjan kestävyys voi olla riippuvainen, joten ammattilaisten tulisi määrittää se.

Täällä ehkä kaikki tärkeimmät seikat, jotka voidaan sanoa näiden putkilinjojen osien ominaisuuksista.

johtopäätös

Putkilinjoja varten suunnitellut tuet ovat monenlaisia, joten valinta riippuu useista tekijöistä. Rakenteen oikean toiminnan varmistamiseksi ei vain osaa tarvitse valita oikein tai toisella tavalla vaan myös asennusohjeita on noudatettava (ks. Myös artikkeli Saumaton putki: Sovelluskenttä ja valmistusprosessi).

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
