Putkilinjan asettaminen: menetelmät ja materiaalit

Mitä menetelmiä vesijohtoputkille asetetaan? Miten polypropeeniputket asennetaan mökin kuumavesihuoltoon? Miten tärkeimmät vesiputket ovat kiireisten moottoriteiden ja rakennuksen perustusten alla? Artikkelissa yritämme tutustua lukijaan näiden teosten suorituskykyyn.

Yksityinen talo

Aloitetaan tietoa, jolla on käytännön hyötyä mökkien omistajille. Mikä on asennettu vesihuolto ja miten se sopii maahan?

materiaali

Tyypillisesti mökkiin laitetaan vain kylmää vettä. Kuuma vesi ja lämmitys järjestetään yksin; lämmönlähteinä voidaan käyttää kaasua, sähköä, polttopuuta, kivihiiltä, ​​pellettejä (sahanpuristetut pelletit) jne.

Tässä tapauksessa tehokkain polyeteeniputki.

Miksi?

• Polyeteeni on erittäin kestävä. Putken käyttöikä on arvioitu vähintään 50 vuotta.
• Se kestää korroosiota (kuten kaikki muutkin polymeerit).

Lisäksi: polyeteeni on erittäin kestävä aggressiivisille väliaineille. Tästä muovista ja lasista valmistetaan astioita, jotka sisältävät väkeviä happoja ja emäksiä.

• Polyeteeni - dielektrinen. Jos näin on, et voi pelätä hajavirtoja ja sähkökemiallisten prosessien esiintymistä, jotka tuhoavat venttiilit.
• Sen pinta ei ole kasvanut kalkkikerrostumiin., joka erottaa materiaalin teräsputkista.

• Polyeteeniputkien puolesta sanotaan niiden hinta.: samalla teholla se on 1,5-2 kertaa pienempi kuin sinkittämättömän teräksen.
• Lopuksi polyeteeni säilyttää elastisuuden matalissa lämpötiloissa.. Käytännössä tämä tarkoittaa, että vaikka vesi jäätyy, jäätä ei purkaudu putkesta: kuori venyy vain vähän ja sulatuksen yhteydessä se palaa alkuperäisiin mittoihinsa.

Kaivossa olevan vesimittarikokoonpanon panos on asetettu yksiosaisella putkella: halkaisijaltaan enintään 180 mm toimitetaan keloissa ja keloissa. Talon johdotukset voidaan tehdä tietenkin muilla materiaaleilla; sovitettuna asennettuna puristusliittimeksi.

Ja mikä on parempi käyttää, kun kuumaa vettä ja lämmitystä toimitetaan kytkemällä lämmityskeskukseen?

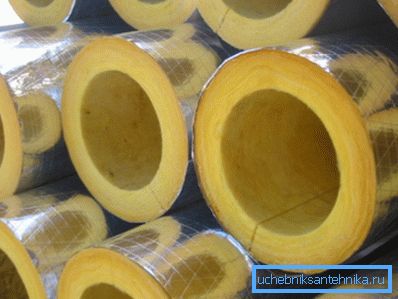

• Kun yläpäällinen panos on perinteisesti käytetty teräsputki. Liitännät asennetaan hitsaamalla tai kierteillä; lämpöeriste on valmistettu lasivillasta, jossa on lasikuitu tai sinkitty rautasuoja.

• Kun maanalainen asennus on suositeltavaa käyttää vahvistettuja polypropeeniputkia. Se on vahvistettu - koska niillä on suurempi vetolujuus ja niillä on pienempi venymä kuumennettaessa. Suorien pituuksien kytkemiseksi käytetään matalan lämpötilan pistorasiaa. Alumiinivahvistus vaatii hitsauksen alalla esipuhdistusta.

Nuance: jos polyeteeniputkea voidaan taivuttaa vähintään viiden halkaisijan säteen ollessa asennettaessa, polypropyleeniholkkien kierrosta valmistetaan vain liittimillä.

Maadoitus

Missä syvyydessä ne asettavat vesiputkia, kun ne laskevat maahan?

Tähän kysymykseen vastataan kääntämällä sääntelyasiakirjat.

1. SNiP 2.04.02-84: n mukaan vesiputkien laskemisen syvyyden laskemisen alempaan pintaan tulisi olla vähintään puolet metriä enemmän kuin nollan lämpötilan (jäätymissyvyys) maaperään tunkeutumisen suurin syvyys.
2. Yhteisyrityksen sääntöjen 40-102-2000 koodi täydentää: tätä syvyyttä voidaan vähentää käyttämällä ei-hygroskooppista lämpöeristystä.

Lukijan kätevyyden vuoksi esitämme jäädyttämissyvyyden arvot joillekin Neuvostoliiton alueen tiloille.

Miksi vesiputket ovat suuria syvyyksiä? Kaikki on ilmeistä: ilman veden pumppaamista ympäristön lämpötiloissa, jotka ovat alle nolla, ne vain jäädyttävät. Samaan aikaan syväpinnoitus ratkaisee putken muodonmuutoksen ongelman liikuttaessa moottoriajoneuvon pintaa pitkin.

Huomautus: vesihuollon eristys ei takaa sen suojaa jäätymiseltä. Se vain hidastaa hitaammin. Radikaalisti sulatusongelma, kun putkia asetetaan matalaan syvyyteen, ratkaistaan ​​vain lämmityskaapelilla, joka on sijoitettu niiden kanssa olevaan yhteiseen lämmöneristysvaippaan.

valtatie

Miten vesijohto on asetettu?

tarvikkeet

Viime aikoihin asti, kun rakennetaan voimakkaita vesijärjestelmiä massiivisesti:

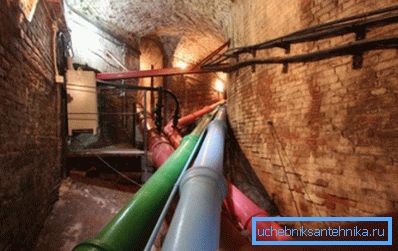

1. Valurautaputket, joissa on hehkutetut liitokset, joissa on cabol (bitumilla kyllästetty orgaaninen kuitu) ja lyijy sulaa. Valuraudan korroosionkestävyys sallii monien päällystettyjen ikien ja enemmän taaksepäin pysyviä rivejä nyt. Materiaalin pääasiallinen ongelma on sen herkkyys: maaliikenne johtaa onnettomuuksiin.

1. Musta teräs Sen käyttö on yksi hulluttomuudesta, joka liittyy yrityksiin säästää rahaa; teräksen vesijärjestelmän käyttöikä ennen ensimmäistä onnettomuutta, joka aiheutui sen korroosiosta, oli enintään 10-15 vuotta.

Lisäksi: ruosteen ja kalkkikerrostumien takia putken lumenin määrä väheni tänä aikana 25-40 prosenttiin alkuperäisestä. Arvaa miten se vaikutti veden paineeseen?

Onneksi edistys ei ole pysähtynyt, ja nyt enemmän utelias ratkaisuja on levinnyt.

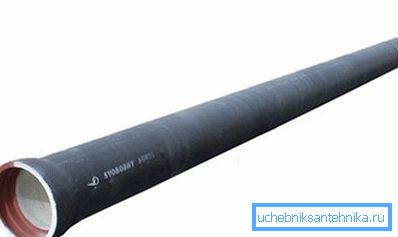

1. VChSHG-putkista (nodulaarinen valurauta, jossa on nodulaarinen grafiitti) on valuraudan korroosionkestävyys ja vähähiilisen teräksen sitkeys. Pistokeliitäntöjen tiiviys varmistetaan kumirenkailla.


2. Polyvinyylikloridipaineputket on liitetty pistorasioihin ja putkiliittimiin käyttäen samoja kumirengas- tai liimaliitoksia.

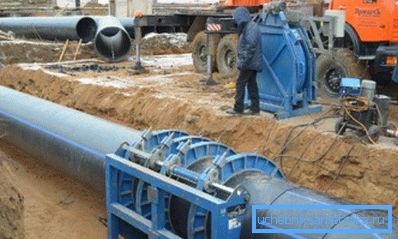

3. Lopuksi polyetyleeniputket liitetään matalassa lämpötilassa olevalla hitsauksella: vierekkäisten putkien päät sulatetaan sähkölämmittimellä ja puristetaan toisiaan vasten. Tasaus ja kiristys suurella rungon halkaisijalla suoritetaan käyttämällä mekaanisia tai (yli 250 mm: n poikkileikkaukseltaan) hydraulilaitteita.

Maadoitus

Jos öljy- ja kaasuputkia ja lämmitysverkkoa voidaan asentaa maanpinnan yläpuolelle ja suoraan sen pinnalle, niin edellä kuvatut vesijohtot on haudattu maahan.

Perinteinen muotoilu on selkeä ja tuttu:

1. Kaivanto kaivaa tulevaa valtatietä pitkin;

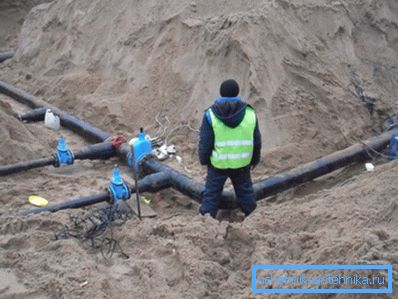

1. Putkijohto, joka on hitsattu tai kytketty muulla tavalla, asetetaan kaivoon hiekkapatjalla ja peitetään maaperällä.

Raskaan liikenteen teillä putket sijoitetaan usein raudoitettuun betonikouruun, joka ei salli niiden vaurioitumista, kun pinta on huomattavassa stressissä.

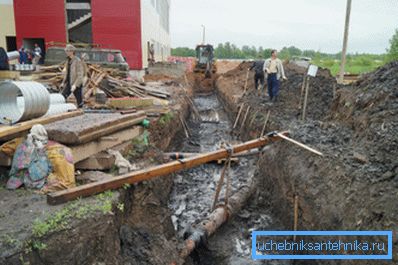

On selvää, että tämä ei ole kaikkein käytännöllisin tapa: valtava määrä maanrakennustöitä ja tarve rajoittaa liikennettä tuskin työläisille ja kansalaisille.

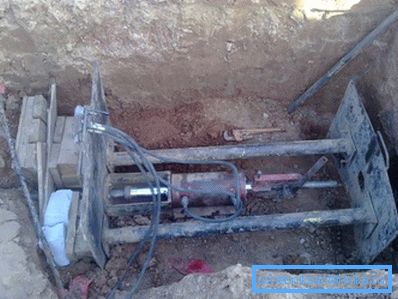

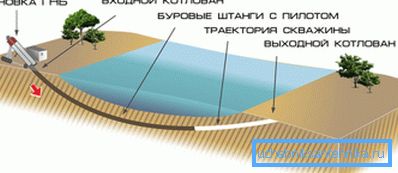

Vuonna 1971 alkoi uusi aikakausi kaupunkien maanalaisten putkistojen rakentamisessa: Martin Cherrington (USA) oli ensimmäinen, joka testasi putkilinjojen asettamista HDD-menetelmällä (horisontaalinen poraus). Menetelmän ydin on selvä sen nimestä: putki ei sovi kaivantoon, vaan se kulkee pinnan alle häiritsemättä maaperän ylempiä kerroksia.

Tällä hetkellä trenchless-putkenlaskua harjoitetaan useilla tavoilla:

SNiP 3.05.04-85

Miten ohjataan, kun rakennetaan omaa putkistoa? Suunnittelua ja putkistoja koskevat perusohjeet sisältyvät SNiP 3.05.04-85 -verkkoon. Annamme joitakin tämän asiakirjan vaatimuksia.

Joten, miten putkilinja olisi asetettava SNiP: n mukaisesti?

• Kumitiivisteillä varustettujen pistorasioiden kohdalla jokaisen nivelen kiertokulma ei saa olla yli 2 astetta, kun halkaisija on enintään 600 mm ja 1 astetta halkaisijaltaan 600 mm.
• Poikkeamat putkilinjan akselista eivät saa ylittää 100 mm.
• Kumitiivisteitä pistorasioissa ei voida käyttää primorozhennymi.

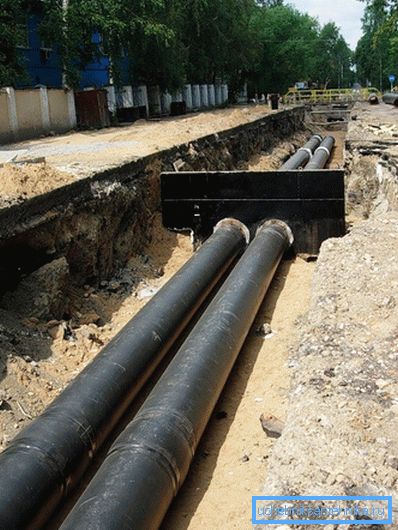

• Teräs- ja teräsbetoniputket suojataan korroosiolta.


• Hitsaus toisten polymeeriputkien (erityisesti HDPE ja LDPE) välillä ei ole sallittua.
• Teräsputkien hitsaus voidaan suorittaa lämpötilassa, joka on vähintään -50 astetta, polyeteeni - ei alle -10 astetta.

johtopäätös

Toivomme, että pystyimme tyydyttämään lukijan uteliaisuuden vesiputkien asettamismenetelmien ja tähän tarkoitukseen käytettyjen materiaalien alalla. Kuten tavallista, lisätietoja löytyy tämän artikkelin videosta. Onnea!
