Putkiliittimet: tyypit ja laite

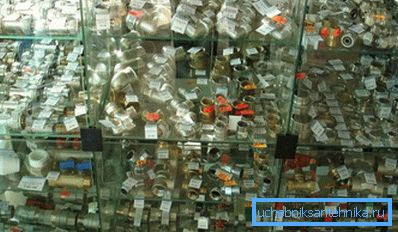

Tämä artikkeli on lyhyt katsaus tärkeimpiin markkinoilla oleviin vesiliittimiin. Meidän on tutustuttava niiden ulkonäköön ja laitteeseen. Lisäksi käsittelemme varusteiden asennuksen perusperiaatteita kussakin erityistapauksessa.

Joten mene ...

Yksiosaiset liitokset

Tähän luokkaan kuuluvat kaikki hitsatut ja juotetut liitokset.

kupari

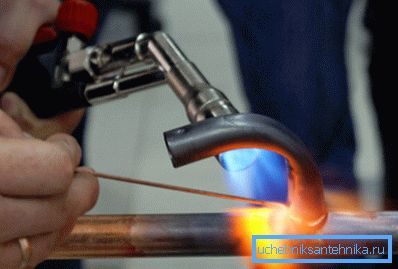

Kupariputket ja -varusteet lämmitys- ja vesijärjestelmiin on asennettu juottamalla.

Mitä tämä prosessi näyttää?

• Putki ja liitos kuumennetaan kaasupolttimella ja puhdistetaan oksidikalvosta fluxilla.
• Sitten polttimen polttimessa pistorasiaan tuodaan juote. Kapillaarivaikutuksen vuoksi sulat täyttävät koko ontelon. Jäähdytyksen jälkeen yhteys on tiukka.

Huomaa: kupariputkistot voidaan myös koota kokoontaitettaviin varusteisiin, joiden rakennetta tarkastellaan myöhemmin.

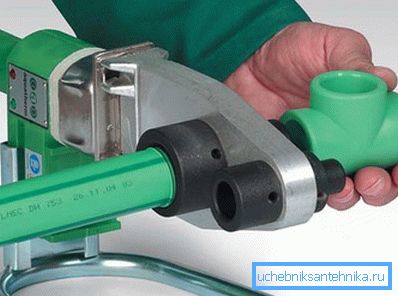

polypropeeni

Propeeniputkien liittimet asennetaan matalassa lämpötilassa tapahtuvalla hitsauksella juottamalla, joka on lämmitetty 240 - 250 ° C: n lämpötilaan.

1. Putken pää on sijoitettu juotinliitäntään. Samalla liitos asetetaan vastaavan halkaisijan omaavan lämmityselementin toiseen osaan.
2. Kun pinnat on sulanut, ne yhdistetään sujuvasti eteenpäin. Kierto ja mahdollinen siirtymä putken asettamisen jälkeen, tiukan kiellon mukaisesti: ne pahentavat juottamisen laatua dramaattisesti.

Kuinka kauan PP-putkien putkien ja liittimien lämmitys ja jäähdytys riippuvat niiden halkaisijasta.

Nuance: alumiinivahvistetut putket ennen hitsausta puhdistetaan vahvistuskerroksesta tulevan liitoksen kohdalla.

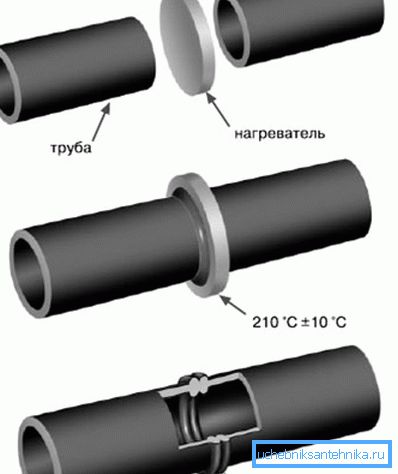

polyeteeni

Myös hitsaukseen tarkoitetut polyeteeniputket ja -liittimet on kytketty käyttämällä matalan lämpötilan juottavaa; liitos ei kuitenkaan ole huuhtelu, vaan huuhtelu.

1. Liitettyjen osien päät painetaan lämmityselementin pintaa vasten.
2. Sulamisen jälkeen ne liitetään toisiinsa ja pidetään muutaman sekunnin ajan pienellä pidolla.

Mekaanisia ja hydraulisia keskitys- ja kiristyslaitteita käytetään suurikokoisissa paineputkissa ja putkissa: sen voima voi nousta satoja kiloja.

Metalli muovi

Niin sanotut metalli-muovin puristusliittimet on asennettu ilman mahdollisuutta purkaa sitä. Putken pää asetetaan sovittimeen, jossa on pari rengasmaista kumitiivistettä, minkä jälkeen se puristetaan ruostumattomasta teräksestä valmistetulla holkilla, jossa on erityiset pihdit.

Tämäntyyppistä yhteyttä pidetään luotettavimpana, ja useimpien putkimiehen mukaan se verrataan suotuisasti puristukseen, koska se ei vuoda kuumaan veteen ja lämmitykseen.

Asennettaessa kannattaa harkita pari hienovaraisuutta:

1. Putken on oltava täysin pyöreä.. Ovaliteetti johtaa siihen, että laitat sen asentoon, liu'utat O-renkaat.
2. Lisäksi ennen asennusta on välttämätöntä poistaa sisäpuolinen viisto. Syy on sama.

Split-osat

teräs

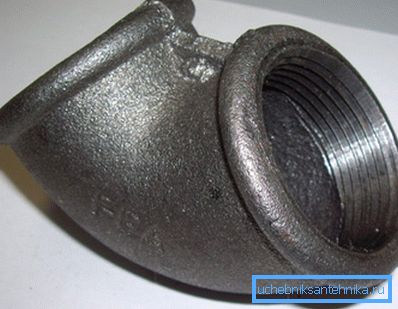

Muutama vuosikymmen sitten yleisimpiä olivat valurauta- ja messinkikierteiset liittimet; nyt ne yhdessä teräsputkien kanssa korvataan vähitellen synteettisillä materiaaleilla. Kierreliitosten tiivistämiseen käytetään pellavaa (usein maalilla tai tiivisteen kyllästämisellä) ja synteettistä kuitua (Tangit Unilok ja sen analogit).

Kuitenkin: kierteiset kaasuputkiliittimet asennetaan FUM-nauhalla, joka takaa erinomaisen tiivistymisen alhaisissa paineissa.

Kierteitetyn teräksen lisäksi teräkselle voidaan käyttää puristusliitoksia: korkki-mutteri, jossa on pysäytysrengas, murtuu kumi- tai silikonitiivisteeseen. Pääasiallinen vaatimus käytettäessä sopivia liitoksia on sileä putken pinta ja täysin puuttuva ovaliteetti.

kupari

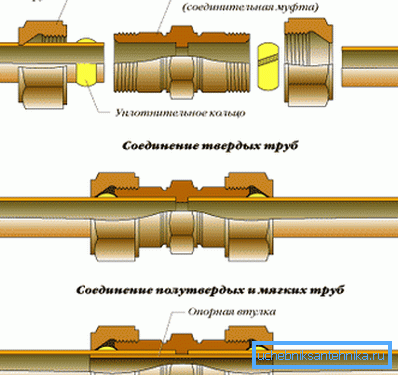

Kuparin puristusliittimet verrataan suotuisasti juotetuilla yksiköillä yksinkertaisella asennuksella käyttäen käsillä olevia työkaluja.

Asennukseen tarvitaan vain pari avain- tai avainta. Kun kiristetään mutteria, putki puristetaan halkaistulla renkaalla; tiiviys varmistetaan metallin plastisuudella. Hehkutettujen putkien osalta muotoilu takaa karan, joka ei salli niiden rypistyä puristettaessa.

Metalli muovi

puristus

Tiivistys, kuten puristusliitännän tapauksessa, saadaan aikaan pari O-renkaa. Vain puristusmekanismi on erilainen: kuten kuparissa, se on varustettu halkaistulla renkaalla, joka puristetaan, kun korkkimutteri on kiristetty.

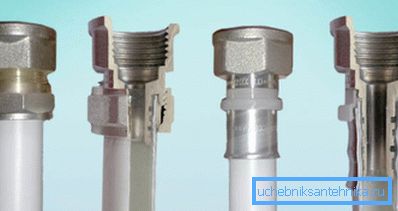

Kuten jo mainittiin, puristusohjelmaa pidetään epäluotettavana: kuumalla vedellä ja lämmityksellä tietyn määrän lämmitys- ja jäähdytysjaksoja jälkeen yhteys vuotaa. Kirjoittajan mukaan tunnettuus on ehdottomasti tarpeeton: tyypillinen vuotojen syy on vakavia virheitä kokoonpanon aikana.

Näet, puristinliittimet vaativat erityisten tangojen käyttöä; instrumentin hinta - vähintään 8-12 tuhatta ruplaa - tekee siitä irrationaalisen ostaa sen kertaluonteiseen korjaukseen.

Tästä on kaksi käytännön seurausta:

1. Ammattilaiset tekevät tämänkaltaisia ​​yhdisteitä sisältävän metallin ja muovin asennuksen;
2. Ne eivät säästää muita työkaluja ja teknisiä toimintoja, erityisesti kalibrointiin ja viistoon.

Puristusliittimet liitetään usein ovaaliseen päähän, joka on sahattu pois sahan putkesta. Tässä tapauksessa tiivisteiden renkaat vedetään armottomasti ulos urista ja siirtyivät syvemmälle kehoon. Tiiviys tarjoaa vain polyeteeniä, joka kuumennettaessa tulee hyvin muoviseksi.

työntää

Tämä rakenne eroaa vain putken kiinnitysmekanismista: se kiinnitetään jousirenkaan avulla, jossa on sisäänpäin suuntautuvat jalat. Tiiviys ja tässä aikaansaadaan pari kumirengasta. Tästä seuraa ilmeinen ohje: kun putkilinja asennetaan omin käsin, kalibrointi ja viistäminen vaaditaan myös tässä tapauksessa.

polyeteeni

Hitsauksen lisäksi puristusliitoksia voidaan käyttää myös polyeteeniputkien kokoonpanossa. Tiiviys on meille jo tuttuja vastuullisia kumirenkaita.

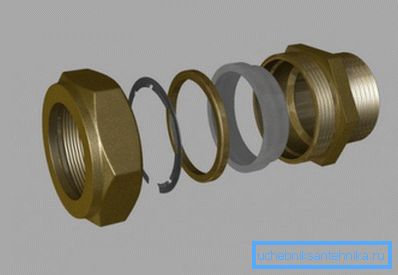

Aallotettu ruostumaton teräs

Liitoksen rakenne on lähes identtinen edelliseen: putki puristetaan silikonitiivisteellä, kun korkkimutteri on kiristetty.

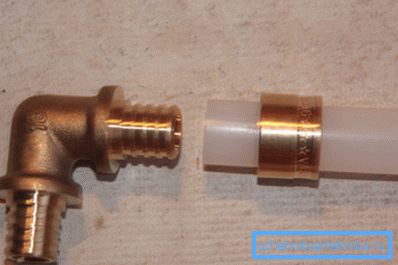

Silloitettu polyeteeni

Asennus on yleinen kalanrintaliitos. Tiiviys varmistetaan silloitetun polyeteenin mekaanisella muistilla: venytyslaitteella venytettynä, se palaa edelliseen kokoonsa muutaman minuutin kuluessa.

johtopäätös

Toivomme, että esitettyjen mallien kuvaus auttaa lukijaa valitsemaan materiaalit tulevaa korjausta tai rakentamista varten (ks. Myös artikkeli Postitus putkissa: asennustekniikka turvallisuuden takaamiseksi).

Kuten tässä artikkelissa, tässä artikkelissa oleva video sisältää lisää teemakohtaisia ​​tietoja. Onnea!
