Putkiliittimet ja hihat - ominaisuudet ja sovellukset
Kaikki putket tarvitsevat korjausta aikaisemmin tai myöhemmin. Täydellisissä järjestelmissä yksittäisten osien korvaaminen liittyy useisiin vaikeuksiin, joten monet järjestelmät käyttävät kierteisiä kytkentöjä kytkimillä ja holkkeilla. Tässä artikkelissa tarkastellaan, mitä se on, miten nämä osat eroavat toisistaan ja miten putki asennetaan niiden avulla.
kytkentä
Yleistä tietoa

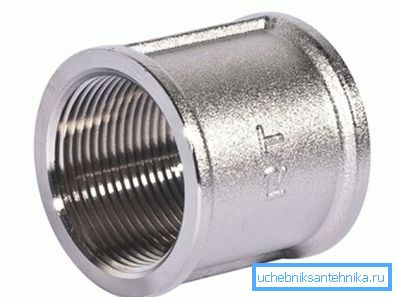

Kytkentä on liitosliitin, jonka sisähalkaisija on yhtä suuri kuin putken ulkohalkaisija. Osan molemmissa päissä on sisäkierre, johon putket ruuvataan. Putkikierteen pituus on kaksi kertaa lyhyempi kuin liitos, jonka ansiosta ne voidaan ruuvata samaan syvyyteen.
Kytkentäominaisuudet
Jotta rakenteen liittäminen tähän sovittimeen voidaan suorittaa oikein, sinun täytyy tutustua sen erityispiirteisiin. Jos harkitset huolellisesti putken kierteen, käy ilmi, että viimeisillä kierroksilla on pienempi syvyys alueella, jossa kierre menee tasaiselle pinnalle. Näitä keloja kutsutaan lenkkeilyksi, joka kiertää liitosliittimen.
Tällöin osa kääri- tetään ajoa ja lukitaan, minkä jälkeen toinen putki ruuvataan siihen. Jos käy ilmi, että putken kierreosa on pidemmän kuin sovittimen vapaa tila, pakoputki on sen ulkopuolella, minkä seurauksena ei tapahdu kouristuksia, ja vesi virtaa lankakanavien läpi ulkopuolelle.
Näin ollen putkien asentamisen jälkeen on oltava pari kierrosta. Tätä sääntöä on noudatettava itseliitettäessä.
Huolimatta siitä, että kytkimen asennus on kokoontaitettava, ei ole mahdollista korvata mitään tiettyä putkilinjan osaa purkamatta koko järjestelmää. Tämän tehtävän yksinkertaistamiseksi rakennamme tietyissä osissa sgoneja, joiden laitetta tarkastellaan alla.
hihat
Yleistä tietoa

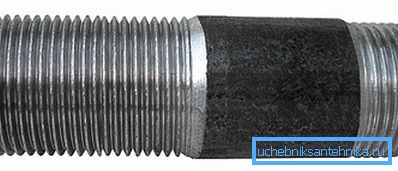

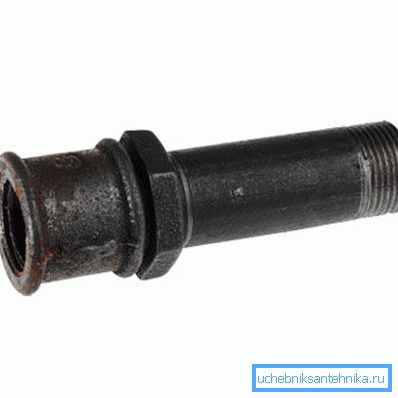

Sgon edustaa myös liitososaa, joka on itse asiassa lyhyt putki. Toisaalta osassa on lyhyt kierre liitettäväksi liittimeen. Toisessa päässä on pitkä kierre, johon on asennettu lukkomutteri ja täysi kytkentä putkien liittämiseksi.
On toivottavaa, että tuotteella on riittävän pitkä kierre, koska jos osat eivät sovi kierteitettyyn osaan, kytketyn putken ja putken päiden välinen etäisyys on lisättävä, mikä pienentää liitoksen lujuutta.
Minun on sanottava, että tätä liitoselementtiä käytetään useimmiten vesihuollossa. Tästä syystä se tarvitsee hyvää korroosionestoa. Yleisimmät ovat seuraavat tyypit:
| Nikkeli päällystetty | Useimmiten käytetään asuinalueilla, jotta putkilinjalle saadaan esteettisempi ulkoasu. Tällaisten liittimien hinta on tietenkin korkeampi kuin tavallinen teräs. |
| galvanoitu | Käytetään alueilla, joilla järjestelmä altistuu ilmakehän ilmiöille. |
| teräs | Useimmiten niitä käytetään putkistoissa, jotka on pinottu maahan. Korroosiota vastaan ne maalataan. |
GOST 6357-73: n mukaan putkien telineiden koko voi olla seuraava:
| Tuotteen pituus, mm | Sisäinen halkaisija, mm | Pitkän kierteisen osan pituus, mm | Lyhytkierteisen osan pituus, mm |
| 150 | 50 | 65 | 17 |
| 130 | 32 | 55 | 13 |
| 110 | 15 | 40 | 9 |
Lisäksi on joitakin välikokoja. Luonnollisesti liitokset valitaan putken halkaisijan mukaan.
Yhteysominaisuudet
Putkilinjan asennusohjeet ovat seuraavat:
- Ensinnäkin kytkentä kierretään putkeen..
- Sitten tuote ruuvataan liitosliittimeen lyhyellä puolella. (joissakin tapauksissa linkki on kytketty suoraan). Liitännän tulee olla vahva, joten osien kiertäminen on tarpeen, kunnes se pysähtyy.
- Kiinnitä lukkomutteri osan pitkään päähän.
- Seuraavaksi täytyy pitkän kierteisen osan sivulta ruuvata liitäntälaite pysäyttimeen.
- Tämän jälkeen on välttämätöntä tuoda sangon pää putkeen ja avata kytkin siten, että se alkaa vähitellen liikkua putkeen.. Mitä tarkemmin osien akselit ovat samansuuntaisia, sitä helpompi on muodostaa yhteys.
- Seuraavaksi liitos lukitaan lukkomutterilla, jotta lukitusmutteri on käännettävä kytkimeen, jolloin etäisyys on useita senttejä.. Osien välisen tilan tulee olla täytetty pellavaisilla, jotka kierretään mutterin pyörimissuuntaan. Tämän jälkeen lukkomutteri on kierretty, kunnes se pysähtyy, minkä seurauksena liitos suljetaan ja vesi ei voi tarttua sen läpi.
On parasta kiertää lukkomutteri avaimella, koska sen reunat ovat melko kapeita.
Kiinnitä huomiota! Putkiliitosten tiiviys säiettä varten on kääri- tettävä fum-teipillä.
Ominaisuudet purkaminen

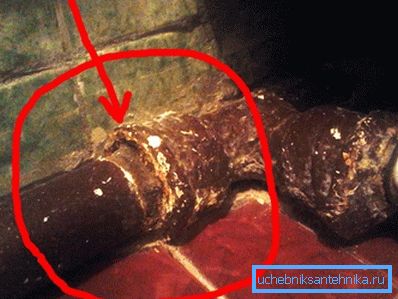

Kaasuputket ja vesiputket maalataan yleensä suojaamaan korroosiolta. Maali voi pidentää järjestelmän käyttöikää, mutta kierteisten liitosten purkaminen sen jälkeen on erittäin vaikeaa. Siksi on mahdollista maalata alueita, joilla kierteitä ei ole enempää kuin kerran, ja purkamisen yhteydessä ne tulee levittää tasaisella rasvalla.
Jos on välttämätöntä purkaa rakenteen osa toistuvasti maalatuista liitoselementeistä, on ensin tarpeen polttaa maali puhalluslaitteella tai puhdistaa se mekaanisesti, esimerkiksi veitsellä tai hiomalla.
Purkamisen monimutkaisuus riippuu suurelta osin varusteiden materiaalista. Esimerkiksi muovista rautaa valmistetut osat ovat huomattavasti vähemmän sulatettuja teräsputkilla. Siksi useimmissa tapauksissa ne voidaan avata avaimella. Mutta teräskytkin avaa avaimen todennäköisesti epäonnistumaan.
Kiinnitä huomiota! Avainta ei tarvitse vahvistaa vipulla, koska se voidaan pilata ilman, että osa irrotetaan.

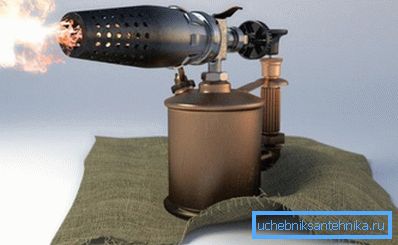

Myös putkilinjan purkamisen aikana lämmitetään. Näihin tarkoituksiin voit käyttää kaasupoltinta tai puhallinta. Putken halkaisijasta riippuen voi lämmetä 15 minuutista tuntiin. Samanaikaisesti putken lämmitysprosessissa on pyöritettävä säännöllisesti, jotta tiiviste palaa kaikilta puolilta.
johtopäätös
Kytkimet ja sgony tarjoavat putkilinjan taittoyhteyden. Lisäksi sgonin avulla voit purkaa järjestelmän osan purkamatta koko putkilinjaa, mikä saattaa olla tarpeen eri korjaustöitä tehtäessä. Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
