Putkiliitäntä: mitä tarvitaan, miten valita ja miten se

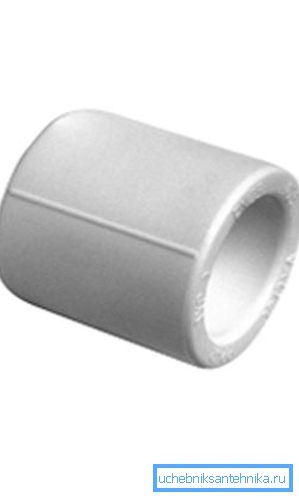

Tarkemmin tarkasteltaessa putkiliitin on hyvin yksinkertainen tuote. Itse asiassa tämä on eräänlainen liitin kahdelle putkelle, joiden halkaisija on sama tai erilainen. Tämä tuote on tarkoitettu myös yhdistämään valtateitä, jotka on valmistettu eri materiaaleista (esimerkiksi se voi olla muovin ja teräksen telakointiasema).
Laitteen yksinkertaisesta periaatteesta huolimatta se valitaan kuitenkin usein väärin. Tämä johtuu pääasiassa siitä, että markkinoilla on liikaa nykyaikaisia varusteita, jotka asennetaan jotenkin ulos laatikosta tai joissa on joukko ainutlaatuisia ominaisuuksia.
Ja hyvin usein, kun otetaan huomioon yksilölliset erityispiirteet, tuotteiden normaali toiminta tietyssä tilanteessa muuttuu yksinkertaisesti mahdottomaksi.
Tässä artikkelissa yritämme pohtia mahdollisimman paljon, millaisia tämäntyyppisiä tuotteita ovat, miten ne eroavat toisistaan ja miten ne voidaan korjata yhteen tai toiseen putkeen. Aloitetaan tärkeimmistä asioista.
Liitäntätyypit yhteyden tyypistä riippuen
Tässä tapauksessa tarkoitamme, että kaikki sovittimet, vaikka niillä on sama tehtävä, mutta kiinnitysmenetelmä voi olla erilainen. Tarkastellaan kaikkea yksityiskohtaisesti alla olevassa taulukossa.
| Asennustapa: | ominaisuudet: |
| Itse asiassa se on elementtien piikki ja tätä tekniikkaa käytetään muovijärjestelmissä. Menetelmän etuna on, että yhteys on erittäin tiukka ja luotettava. Jos päällikkö tekee kaiken niin kuin pitäisi, liitoksissa ei tule koskaan vuotoja, vaan virheiden osalta voimme erottaa tällaisen hetken virheelliseksi piikiksi. Jos muovin sulamislämpötila ylittyy vähintään muutaman sekunnin kuluttua, kiinnityksen asentamisen jälkeen on suuri todennäköisyys repeämien muodostumiselle. No, jos juotin toimii vähemmän kuin tarvitaan, yhteyden voimakkuus on alhainen. |

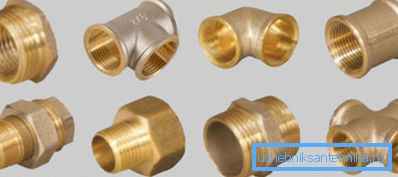

| No, kaikki on täällä selvä - tämäntyyppinen asennus on yleensä metallia. Yksityiskohta on yksinkertaisesti kierretty metalliputken päähän. Plus-tekniikka on tällaisen työn alhainen hinta ja sen yksinkertaisuus. On täysin mahdollista tehdä kaikki omin käsin ilman asiantuntijoiden osallistumista ja ilman kalliita välineitä, mutta menetelmän haittapuolena on, että sinun on jatkuvasti seurattava tällaisia saumoja, koska on olemassa suuri vaara niiden paineenalennukselle. Näin ollen ei missään tapauksessa saa kierteitettyä putkiliitintä upottaa esimerkiksi seiniin. |
| Sitä käytetään lähinnä sellaisten linjojen liittämiseen, joiden läpi vesi tai jotkin ilmavirrat kulkevat. Yhteyden ydin on, että liitin napsahtaa putkien päihin karabiinityyppisten erikoismuttereiden avulla, ja tällainen sauma on mahdollista tehdä nopeasti, mutta sen tiiviys ja lujuus eivät ole kovin hyviä. |
| Toimintaperiaate on, että putki laitetaan erityiseen putkeen liittimen sisällä. Itse sovittimessa on yleensä mutteri, joka kiinnittyy, kiinnittää putken putken. Nämä liittimet kestävät paljon paineita, sinun tarvitsee vain varmistaa, että putkelle on laadukas kytkentä - metalliputki, muuten putken on myös oltava vahva. |

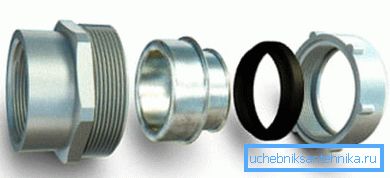

Kytkimen sisällä voi olla kumitiivisteitä, jotka ovat hyvin herkkiä lämpötilan muutoksille. Jos tuotteen sisällä oleva kumi on huonolaatuista, niin lämpötilan muutoksissa ilmestyy yhä enemmän mikrokärryjä. Ja tämä vaikuttaa tietenkin putkilinjaelementtien yhteyden tiukuuteen (pahempaa).
Vihje! Suosittelemme, että et halua säästää tämäntyyppisille varusteille ja ostaa tuotteita tunnetuista, testattuja tuotemerkkejä.
Liittimien laajuuden osalta niitä käytetään nykyään laajasti tällaisten järjestelmien liittämiseen:
- Vesiputkille.
- Kaasulinjoille.
- Lämmitysverkkoon.
- Öljyputkille jne.
On selvää, että yksityisen talon tai huoneiston olosuhteissa useimmiten käytettyjä varusteita lämmitysputkien telakointia tai veden syöttämistä / tyhjentämistä varten. Katsotaanpa, miten tällaiset osat on yleensä asennettu ja mitä on tärkeää harkita.
Asennuslinja kytkimillä
On huomattava, että muovi-, metalli-muovi- ja tavallisten teräsputkien liitäntälaitteeseen liittyviä ohjeita harkitaan. Koska useimmissa tapauksissa tästä materiaalista valmistettuja tuotteita käytetään tietyissä tapauksissa. Aloitetaan metallin asennuksesta.
Teräsputkiliitäntä
Kuten tiedetään, valtateiden aikaisempi liittäminen teräksestä toteutettiin melko monimutkaisella menetelmällä - kaasun tai sähköhitsauksen avulla.
On aivan selvää, että tällä tekniikalla on tiettyjä haittoja - tarkastelemme niitä seuraavassa taulukossa.
| ongelma: | ominaisuudet: |
| Toisin sanoen yksinkertainen puhuminen omilla käsillään tällaisen työn suorittamiseksi on lähes mahdotonta ilman kokemusta ja asiantuntemusta. työkalu. Siksi hitsaus on ainakin kallista. Vaikka varsin luotettava. |
| Toisin sanoen, jos sinulla on seinät tai esimerkiksi tapetit, hitsauksen kipinät voivat helposti tehdä pinnan käyttökelvottomaksi. |
Vinkki: lentokoneen vahingoittumisen todennäköisyyden vähentämiseksi voit käyttää yksinkertaista menetelmää - jos se on teknisesti mahdollista, yritä "sulkea" mahdollisesti haavoittuva pinta pahvilla tai vanerilla.
Periaatteessa nykyään on olemassa yhteys, jonka avulla voit tehdä ilman hitsausta - se on Gebo: n kytkentä metalliputkelle.
Se kuuluu puristimella varustettujen tuotteiden luokkaan ja toimii seuraavan periaatteen mukaisesti:
- Teräksen päät puhdistetaan hiekkapaperilla hienolla fraktiolla.. Tällöin putket voidaan valmistaa täysin erilaisesta metallista - tämä ei vaikuta yhteyden tiheyteen.
- Puristusmutterit asetetaan kiskon molemmille puolille..
- Teräs sijoitetaan sovittimen kärkeen ja sen jälkeen mutterit kiinnitetään kytkentään ja kiertyvät.

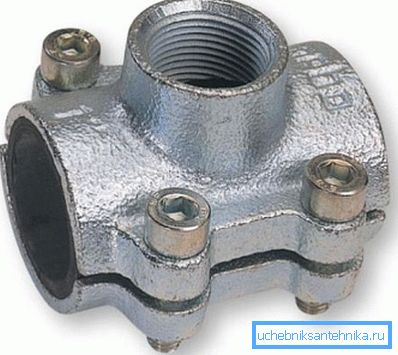

Lisäksi osilla Gebo voi olla hieman erilainen periaate laitteesta. Sovitin voidaan valmistaa kahdesta elementistä, jotka näyttävät olevan "otettu viivalla" linjan päät. Tällöin kiinnityksen molemmat puolet kiristetään ulkoisten pulttien ja muttereiden avulla.
Periaatteessa, jos tehtävänä on järjestää hermeettinen yhteys ilman hitsausta, tällaisten liitosten käyttö on erittäin hyödyllistä.
Haittapuolena tässä on se, että voimaa ei ole, joten sanotaan "linjan vakavuus". Toisin sanoen liitoksissa, joissa käytetään Gebo-kytkimiä, linja voidaan helposti rikkoa. Siksi yritä tällaisissa pisteissä tehdä lisää seinäkiinnikkeitä putkistoon.
Mitä muuta on syytä huomata, on myös metallihihaton kotelo, joka voidaan liittää myös ilman hitsausta ja jopa ilman liitäntöjä. Tarkoituksena on, että tällaisilla tuotteilla on sisäpuolinen kierre toisella puolella ja ulkoinen toinen, toisin sanoen ne yksinkertaisesti kiertävät toisiaan.
Kun metalli on lajiteltu, tutustu nyt erilaisten muovijärjestelmien liittämiseen.
Metalli ja muovi sekä polypropeeni

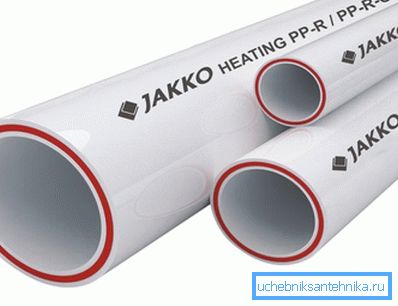

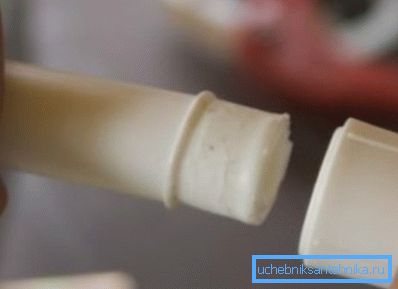

Todennäköisin tapa on tietysti piipun elementtien piikki. Tätä tekniikkaa ei käytetä joustaviin lautatuotteisiin, vaan jopa polypropyleenituotteisiin.
Kaikki tehdään suunnitelman mukaisesti:

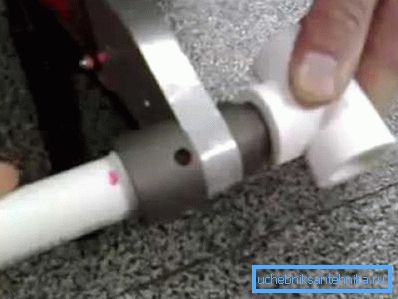

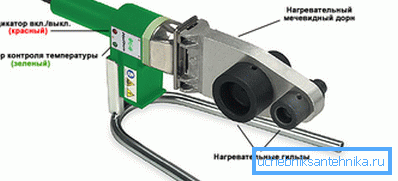

- Otetaan erityinen juotin, se kytketään päälle ja lämmitetään haluttuun lämpötilaan.
- Putkien päät pyyhitään kuivalla kankaalla - on ehdottoman välttämätöntä poistaa kaikki pöly ja lika koneesta.

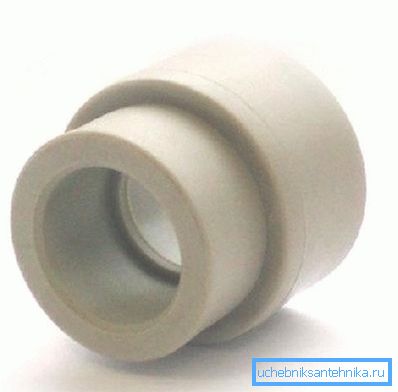

- Otetaan muovinen sovitin ja itse putki, ja sitten ne sopivat, kuten se oli, myös juotoskupin kuumennettuihin kärjiin. Materiaalin vaikutus kestää noin 3-4 sekuntia, ja sen jälkeen on välttämätöntä poistaa terävät osat juottimesta jyrkästi ja sijoittaa tuotteet toisiinsa.
Tämän jälkeen sinun tulee painaa elementit yhteen ja pyrkiä pitämään ne vähintään muutaman sekunnin ajan. Tänä aikana muovi kovettuu ja saat erittäin tiiviin kytkentäliitännän.
Kiinnitä huomiota! Juottimella työskentely merkitsee yhtä tärkeää vivahteita - putken halkaisijasta riippuen muovin lämmitysaika vaihtelee. Periaatteessa tällaiset tiedot olisi sisällytettävä kotelon kannen sisäpuolelle, mutta jos niitä ei ole, voit käyttää alla olevan taulukon tietoja.
| Elementin halkaisija (millimetreinä) | Juotosraudan vuorovaikutusaika | Docking aika ("vaivaa") muovia keskenään | Jäähdytysjakso |
| 16 | 5 sekuntia. | 4 s. | 2 minuuttia |
| 20 | 7 sekuntia | 4 s. | 2 min |
| 25 | 7 sekuntia | 4 s. | 2 |
| 32 | 8 sekuntia | 6 | 4 |
| 40 | 12 s | 6 | 4 |
| 50 | 18 s | 6 | 4 |
| 63 | 24 | 8 s. | 6 |
| 75 | 30 | 10 | 8 |

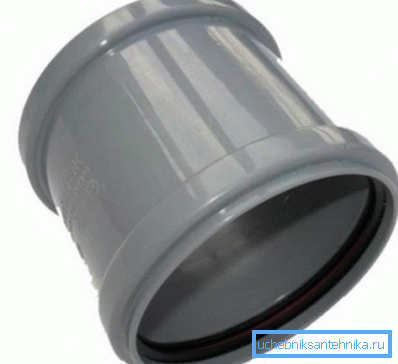

No, on vielä keskusteltava siitä, miten muoviset viemäriliitokset sekä joustavat metalli-muovituotteet yhdistetään toisiinsa.
Ensimmäisessä tapauksessa ohje on tällainen:
- Asennetaan liitos ja siihen kiinnitetään erityinen kumitiiviste.
- Putkien reunat pyyhitään liinalla, ja jos yksi reuna on leikattu pää, se on kiillotettava hienojakoisella hiekkapaperilla.

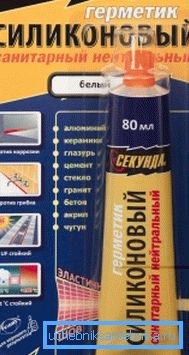

- Reunat on tahriintunut ohuella terveyssiteellä. Tämä on välttämätöntä sen varmistamiseksi, että tiiviys oli korkeudessa, sekä helpottaa muovin pääsyä kytkentään.
- Järjestelmän elementit lisätään toisiinsa. Tämän järjestelmän mukaan koko "valtatie" kootaan.
Tällaisen linjan liittämiseen käytetään pääsääntöisesti vakio- jäykkä sovitin, mutta joissakin tapauksissa voidaan käyttää joustavaa putken kytkentää. Esimerkiksi wc: n ja jäteveden liittäminen tai polven kiinnittäminen pesualtaasta poistopisteeseen viemäröintijärjestelmään.
Joustavan metalli-muovin telakointiteknologian osalta ei ole mahdollista pysäyttää tätä asiaa erikseen, koska useimmissa tapauksissa käytetään edellä kuvattuja adapteriholkkeja. Toisin sanoen ne, joissa "radan" päät on asetettu ja kiinnitetty sitten erityisiin muttereihin.
johtopäätös
On käynyt ilmi, että olemme tutustuneet kohtuullisen edulliseen ja erittäin luotettavaan menetelmään yhdistää monipuolisimmat putket. Suurimman tiiviyden saavuttamiseksi on erityisen tärkeää ottaa huomioon, koska juuri tämän tyyppisiä putkiliitäntöjä ostetaan, mitkä ovat sen toiminnalliset ominaisuudet ja tarkoitus.
Annoimme sinulle perustiedot, toivomme, että ne ovat hyödyllisiä yrityksellesi. Jos tiedot eivät riitä, suosittelemme videon katsomista tässä artikkelissa.
