Putkiliitännät: putkistot ja teräsrakenteet

Mitä menetelmiä voidaan käyttää putkien liittämiseen paine- ja paineputkistoihin? Mikä takaa yhteyden tiiviyden? Mitä kiinnittimiä voidaan asentaa telineeseen tai kromattuun vaatetelineeseen? Yritetään löytää vastauksia näihin kysymyksiin.

luokitus

Aloitetaan luokittelusta.

Yhteydet voivat olla:

• Hermeettinen ja ei-hermeettinen. On selvää, että ensimmäisiä käytetään kaikissa putkistoissa poikkeuksetta, jälkimmäinen - eri metallirakenteiden kokoonpanossa.
• Suljetut liitokset puolestaan ​​jaetaan paineeseen ja paineettomiin. Toisen tärkein laajuus - erilaiset viemärijärjestelmät: kotitalous-, teollisuus- ja sadevedet.

Muuten: myös jätevesi voidaan painostaa. Jos on tarpeen kuljettaa poistokaasu kaltevaan suuntaan, ulosteen (tyhjennys) pumppu siirtää tämän toiminnon.

• Lisäksi liitos voi olla kokoontaitettava ja kokoontaittumaton.

Siirrymme tiettyihin ratkaisuihin.

Suljetut liitännät

hitsaus

Perinteinen tapa yhdistää teräs ja viime vuosina muoviputket eivät ole erotettavissa. Ainoa tapa purkaa putkiosa on leikata se. Miten hitsaus suoritetaan, riippuu hitsattavasta materiaalista.

teräs

Teräsputket hitsataan kaasu- ja sähkökaarihitsauksella.

1. Ensimmäisessä tapauksessa asetyleenipolttimen liekki sulaa putkien viereiset reunat, minkä jälkeen polttimeen viety hitsauslanka yhdistää ne sulattippien kanssa.

1. Toisessa, sähkökaari sulaa hitsauselektrodin, jonka metalli muodostaa sauman. Elektrodin dielektrinen päällyste muodostaa kuonakerroksen, joka suojaa teräs sulaa kosketuksesta ilmakehän hapen kanssa ja siten kokonaan hiilen polttamisesta siinä.

Muuten: ei ainoastaan ​​terästä hitsataan kaarihitsauksella, vaan myös valuraudalla. Putkilinjoja asennettaessa siitä ei kuitenkaan yleensä käytetä hitsausta, vaan käytetään suuria virtauksia kaarevia putkia.

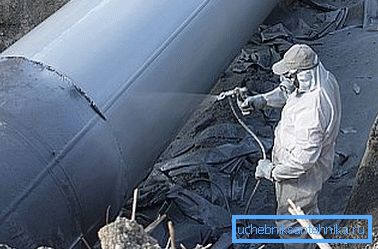

Hitsattujen teräsputkien liitosten pääasiallinen ongelma on niiden heikkous korroosiolle. Vaikka sinkki tai mikä tahansa muu korroosionestokerros on alun perin putken pinnalla, se palaa hitsauksen aikana. Ongelma ratkaistaan ​​suojaamalla saumausalue ruiskutetuilla polymeereillä, levittämällä maalimateriaaleja tai päällystämällä bitumia.

polyeteeni

Harkitse, miten liität muoviputket. Putkiliitännät tehdään päähän, jolloin päät sulatetaan matalan lämpötilan lämmityselementtiin (peili), joka lämmitetään 200 - 220 astetta.

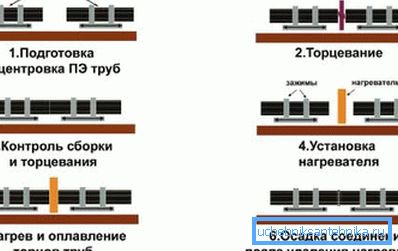

Perusteknologisten toimintojen luettelo on seuraava:

1. Putket ovat tiukasti kohtisuorassa pitkittäisakseliin nähden.
2. Päät puhdistetaan lastuista ja lialta.
3. Putkilinjan kytketyt osat on keskitetty.
4. Sitten päät, joiden voima on noin 1,5 kgf / cm2, puristetaan liimapäällysteisellä pinnoitteella varustetulle lämmityselementille.
5. Sulamisen jälkeen peili poistetaan tulevasta hitsauksesta, kun taas putket puristetaan toisiaan vastaan ​​saostumis- ja jäähdytysjakson aikana.

Lämmitys- ja jäähdytysaika liittyy putkilinjan seinien paksuuteen.

Koska kohdistettaessa merkittäviä seinämänpaksuja putkia, manuaalista keskittämistä ja puristamista tarvittavilla ponnistuksilla on vaikea sanoa, mekaanisia laitteita käytetään tähän tarkoitukseen ja hydraulilaitteita, joiden halkaisija on 250 mm.

polypropeeni

Toisin kuin polyeteeniputket, polypropeeniputkia ei ole liitetty päähän, vaan pistorasiaan. Matalan lämpötilan juottimessa sulatetaan putken viereiset pinnat ja liitos; tällaisten laitteiden hinta alkaa 800 - 1000 ruplaa. Lämmitysaika ei ole sidottu seinämän paksuuteen, vaan halkaisijaan:

Kun asennat polypropeeniputken omin käsin, on hyödyllistä tietää muutama hienovaraisuus.

• Lämmityselementin lämpötila on tässä tapauksessa korkeampi kuin polyeteenille, ja se on 240 - 260 ° C.
• Asennus asetetaan putkeen tiukasti eteenpäin suuntautuvalla liikkeellä ilman pyörimistä. Muussa tapauksessa on olemassa vaara, että hitsattujen pintojen aalto saadaan, mikä heikentää voimakkaasti yhteyttä.
• Alumiinifolioilla vahvistetut putket puhdistetaan siitä ennalta hitsauksen alalla. Polymeerikerroksella suojaamattoman alumiinin sähkökemiallinen hajoaminen voi johtaa putkilinjan erottumiseen.

juotto

Juoteputkia käytetään käytettäessä kupariputkia eri tarkoituksiin.

Juotostekniikka on lyhyesti seuraava:

1. Yhdessä liitettävissä olevissa putkissa muodostetaan rullaamalla pistorasia.
2. Viereisen osan (putki tai liitos) pää asetetaan siihen.

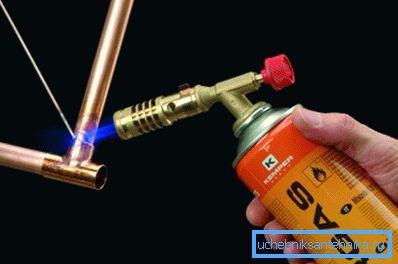

3. Liitäntäpinnat kuumennetaan kaasupolttimen liekissä, ja niiden avulla ne puhdistetaan oksidikalvosta.
4. Sitten syötetään polttimen liekkiin juotossauva. Kapillaarivaikutuksesta johtuen sulate täyttää koko ontelon pistorasian ja putken välillä. Kovettamalla se muodostaa yhteyden täysin ilmatiiviiksi.

kierre

Kierreliitännät ovat toinen tapa yhdistää pieniä (enintään 50 - 65 mm) halkaisijaltaan putkia. Millainen kierteinen asennus näyttää mielestäni ei ole tarpeen selittää kaikille, jotka asuivat Neuvostoliiton rakennetussa huoneistossa. Niiden materiaalit ovat melko perinteisiä: valurautaa, messinkiä ja harvoin terästä.

Liitoksen tiivistys varmistetaan sen käämityksellä pellavakuidulla (usein maalilla tai tiivisteellä), polymeerilangoilla tai kaasuputkien tapauksessa FUM-nauhalla.

laipat

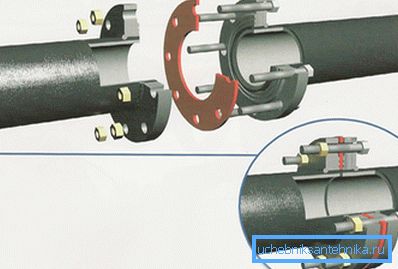

On selvää, että kierteiden käyttö suurikokoisen putken asennuksessa on ongelmallista. Tässä tapauksessa käytetään vielä yhtä suhteellisen nopeaa liitäntää putkille - laippa. Laipat pultattu; tiiviys saavutetaan niiden välisen tiivisteen - kumin, silikonin tai erityisen lämpöä kestävän kumin kanssa, jossa on suuri määrä mineraalitäyteainetta - paroniitti.

Bell-kiinnitys

Paineessa ja useammin paineistamattomia putkistoja käytetään usein kellonmuotoisella asennuksella: putki työnnetään toisen putken tai liitoksen pistorasiaan.

Tiiviyden ongelma voidaan ratkaista seuraavilla tavoilla:

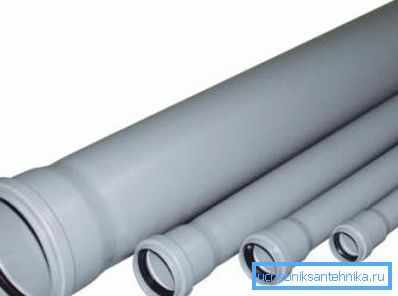

• O-renkaan kumitiiviste. Näin kytketään asbestisementtiputket, mukaan lukien paineputket; kaikenlaiset muovijätteet; modernit valurautaputket ja paineputket polyvinyylikloridista.

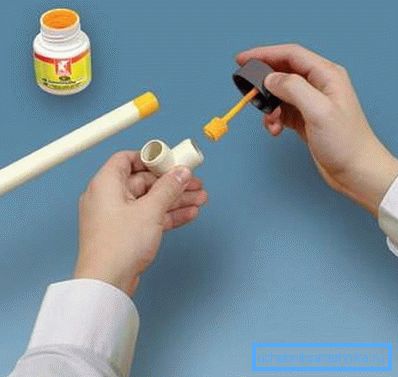

• liima. Tällä tavoin rengastiivisteiden kanssa paine PVC-liitokset suljetaan.

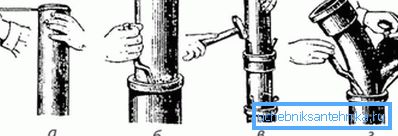

• leimaamalla. Bitumiin tai öljyyn liotettu orgaaninen kuitu (cabol) tiivistetään pistorasiaan ja sinetöidään sementtilaastilla. Tätä tiivistysmenetelmää käytettiin valuraudan viemäröintiin koko 20-luvulla.

• Kellon täyttäminen sulalla rikillä tai lyijyllä. Rikkiä käytettiin viemäriin, lyijyyn - rautaputkiin.

asennus

Teräkselle (mukaan lukien ruostumaton) käytetään kuparia, polyeteeniä ja metalli-muovia sekä muita varusteita.

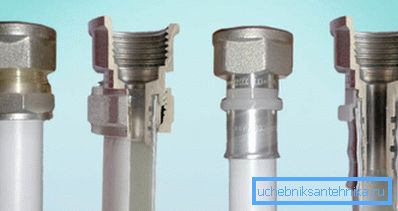

Luettelo siitä, mitä putkiliitin voi näyttää kussakin tapauksessa, on erillisen suuren tuotteen materiaali; mainitsemme vain tärkeimmät suunnitteluratkaisut.

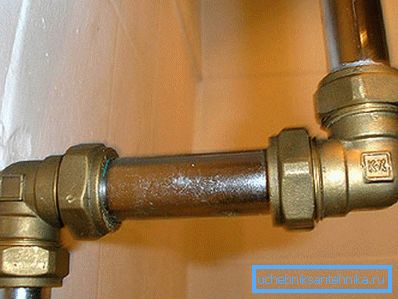

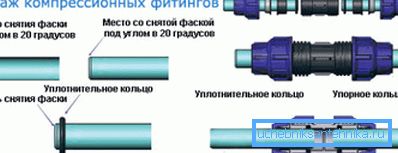

1. Puristusliitos puristaa putken rengasmaisella tiivisteellä, joka on valmistettu kumista tai silikonista kiristettäessä liitosmutteria kartiomaisella sisäosalla.

Kuitenkin: pehmeää kuparia ja metallia-muoviputkia varten käytetään toista järjestelmää. Putken sisäpuolelle asennettu liitos on puristettu seinien avulla halkaistun renkaan avulla.

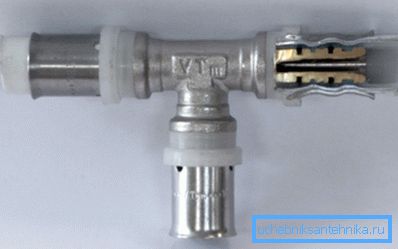

1. Puristussovitin käyttää pihdit liitosputken puristukseen, jotka on kiinnitetty ruostumattomasta teräksestä valmistetulla holkilla.

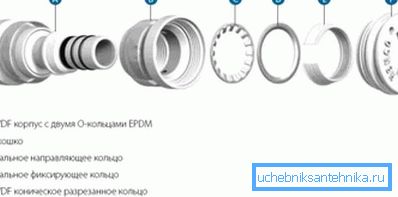

1. Push-fit on sopivin metalliputkiliitin käytettäväksi. Asennusohjeet ovat naurettavan yksinkertaisia: sinun tarvitsee vain työntää putken pää siihen hieman vaivalla. Tiiviys antaa rengasmaisen tiivisteen; Käänteinen liike estää rengasjousen, kun jalat kiinnittävät putken.

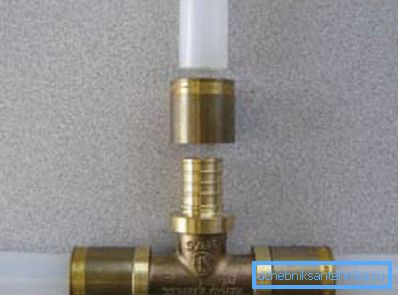

1. Kiinnitysteline ristisidottuun polyeteeniin. Nämä ovat tavallisia polymeeri- tai messinkiliittimiä, joissa on sisäänrakennettava holkki. Ristisilloitetulla polyeteenillä on mekaaninen muisti ja muutettuaan halkaisijan muutamassa minuutissa palautuu alkuperäiseen kokoonsa puristamalla liitos; holkki estää vain irrotuksen, kun se on nykiminen.

Palamattomat yhteydet

Putkirakenteiden epävarmoissa liitoksissa käytetyt liitoselementit voidaan jakaa kahteen luokkaan.

1. Ensimmäisessä asetetussa putkessa on yksi tai useampi ruuvi. Kiinnitykseen tarvitaan melko pieni määrä voimaa; Yhteyden vahvuus on kuitenkin myös pieni.

1. Toinen on kaikenlaisia ​​puristimia. Suurimmaksi osaksi ne koostuvat kahdesta tai useammasta osasta, jotka on pultattu yhteen, puristamalla pyöreä tai muotoinen putki.

Liitoselementtien ulkonäkö, koko ja muoto voivat tietenkin olla hyvin erilaisia.

johtopäätös

Materiaali ei tietenkään väitä kattavan kaikkia mahdollisia ratkaisuja. Jotain on todennäköisesti jätetty kulissien takana.

Lisätietoja siitä, miten putkiliitäntä saattaa näyttää, lukee lukemalla videon tässä artikkelissa. Onnea!
