Putkijohdot - tyypit ja niiden ominaisuudet

Putkijärjestelmässä on litteiden putkiosien lisäksi yleensä kaikenlaisia ​​käänteitä, haaroja, siirtymiä halkaisijasta toiseen ja muita elementtejä. Niiden asennukseen käytetään erikoisvarusteita, jotka itse asiassa ovat tämän artikkelin omistuksessa.

Yleistä tietoa

Putkilinjan liitoselementit tai, kuten niitä kutsutaan myös, liitännät suorittavat useita toimintoja. Sen lisäksi, että ne mahdollistavat tarvittavan putkilinjan elementin, esimerkiksi haarautumisen tai siirtymisen, liitokset varmistavat nivelten tiiviyden ja ovat samalla vastuussa järjestelmän luotettavuudesta.

Näin ollen koko putkilinjan kestävyys riippuu niistä. Siksi liitosten valintaa ei saa lähestyä vähäisemmällä vastuullisesti kuin itse putkien valintaa. Ja sinun täytyy tutustua kaikkiin olemassa oleviin lajeihin, joita teemme edelleen.

Yhdisteiden tyypit

Ensinnäkin on sanottava, että putkilinjojen liittäminen on kahdenlaisia:

• Irrotettava - niihin kuuluvat juottamalla, hitsaamalla, puristamalla, betonilla tai liimaamalla saadut yhdisteet.
• All-in-one - kierre, laippa, kellon muotoinen ja niin edelleen.

Putkilinjayhteyksien tyypit riippuvat materiaalista, josta osat valmistetaan, sekä seuraavista tekijöistä:

• Kuljetetun tuotteen fysikaalis-kemialliset ominaisuudet, kuten myrkyllisyys, aggressiivisuus, sedimentaatiokyky jne.
• Käyttöolosuhteet - tarve purkaa usein, puristaa järjestelmäpaine, räjähdyssuoja jne.

Putkilinjan elementtien liitäntätyypistä riippuen valitaan myös liitokset. Liitäntätyypin lisäksi liittimet eroavat toisistaan.

Useimmiten putkistoissa on seuraavat tiedot:

• hanat;
• paidat;
• siirtymiä;
• Kytkentöjen.

Katso tarkemmin niiden tyypit ja tarkoitus.

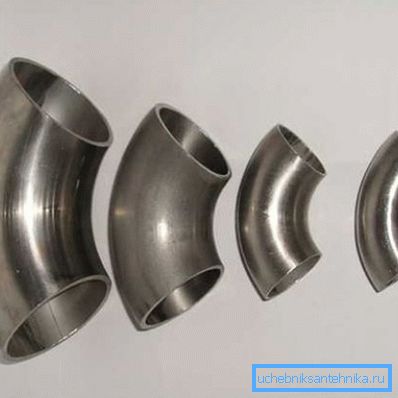

hanat

Koskettimien päätehtävänä on muuttaa putken liikerataa ja työnkulun suuntaa. Tämän tyyppinen asennus on yksi yleisimmistä putkistoista. Visuaalisesti tämä osa voidaan esittää putkiosana, joka on kaareva tietyssä kulmassa.

Pienen halkaisijan omaavissa putkistoissa voit tietysti kääntyä taivuttamalla putkea omin käsin, mutta jos halkaisija on suuri, et voi taivuttaa putkia.

Siksi hanoja käytetään erilaisissa järjestelmissä:

• Kemiallisissa putkistoissa;
• Vesiputket;
• Lämmitysverkot;

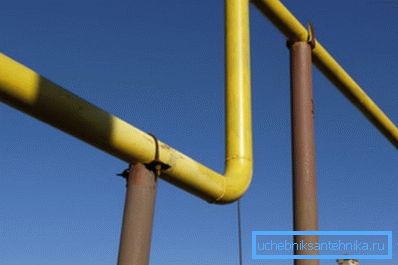

• Kaasuputket jne.

Valmistusmenetelmän mukaan liitosputken mutkat erottuvat seuraavasti:

Useimmiten on leimattuja hanoja ja ne tehdään vetämällä.

Rakenteellisten piirteiden osalta suosituimmat ovat kaarevat tuotteet, so. jolla on pieni säde ja jolle on tunnusomaista seuraavat kiertokulmat:

• 45 astetta;
• 60 astetta;
• 90 astetta;
• 180 astetta.

Äskettäin ruostumattomasta teräksestä valmistetut mutkat, jotka on valmistettu kromia sisältävistä teräksistä, ovat erittäin suosittuja erilaisten putkilinjojen asennuksessa. Niiden etuna on korroosionkestävyys ja erilaiset aggressiiviset väliaineet.

Kiinnitä huomiota! Erilaiset kulmakulmat mahdollistavat parhaan järjestelmän läpäisyn. Kaikkiaan putkilinjan pyöriminen 90 asteen kulmassa on yleisimpiä turbulenssilähteitä, samoin kuin katalysaattori järjestelmässä oleviin herkkiin kerrostumiin.

Kääntyvien liitosten luokittelu voidaan suorittaa myös kahden kriteerin mukaisesti:

• Rakennusmateriaali;
• Tämän elementin asennustekniikan mukaan putkilinjassa.

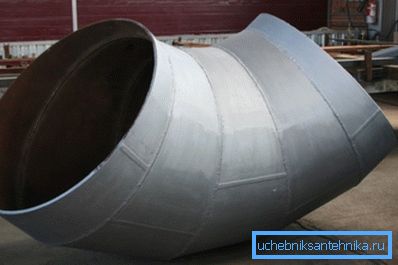

Teräsjärjestelmien asennusta varten kulma- taivutus on kierteitetty holkki, jonka runko on taivutettu tiettyyn kulmaan. On kuitenkin olemassa samankaltaisia ​​liitoksia hitsattuun liitokseen, tässä tapauksessa niiden sisä- ja ulkohalkaisija vastaa putkilinjan sisä- ja ulkohalkaisijaa.

Muoviputkistossa liitos on hitsattu ja liitosmuotoinen riippuen niiden tyypistä.

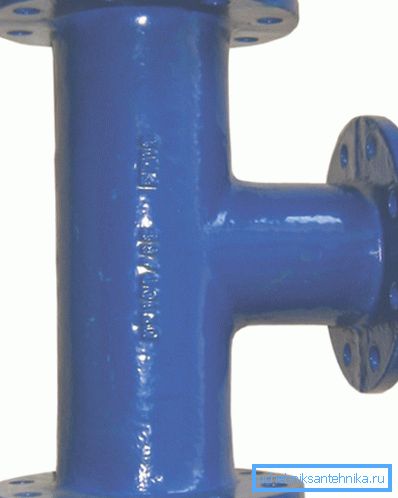

paidat

Tämän tyyppinen asennus asennetaan paikkoihin, joissa putkilinja on haaroitettava.

Tyypin kaulan ja tee-rungon välisen suhteen mukaan ne erottuvat seuraavasti:

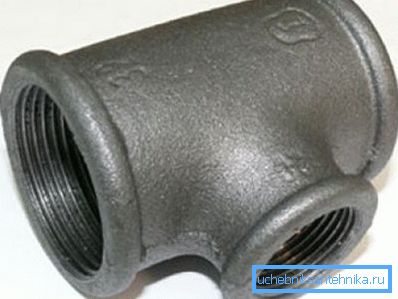

• Siirtymävaiheessa on erilainen kaulan halkaisija ja kotelon läpimenoaukot. Niitä käytetään alueilla, joilla haaraputki on eri läpimitaltaan keskimmäisestä.
• Yhtäläiset teet - ovat halkaisijaltaan kaulan ja kotelon läpivientireiät.

On huomattava, että teet liittyvät niihin putkilinjan osiin, joihin kohdistuu suuria dynaamisia kuormituksia ja paineita. Siksi niihin kohdistuu suuria luotettavuutta ja kestävyyttä koskevia vaatimuksia.

Toimialoittain tees on jaettu seuraavasti:

• Tuotteet, joita käytetään keski-aggressiivisissa ja matala-aggressiivisissa aineissa, on valmistettu hiiliteräksestä - 10, 20, StZ.
• Tuotteet, joita käytetään erittäin aggressiivisissa ympäristöissä, on valmistettu seostetuista ja seostetuista teräksistä, joiden laatu on 5X5M, 15XM1, 12X18H10T jne. Tietenkin tällaisten osien hinta on korkeampi.

Valmistajat käyttävät erilaisia ​​menetelmiä teesien valmistukseen:

• Valumenetelmä;
• Leikkaamalla kaasuosia ja niiden myöhempää hitsausta;
• Leimaamalla yksiosainen taonta ja poraa sitten reiät;
• Leimaamalla teräslevyä ja myöhemmin hitsaamalla.

siirtymät

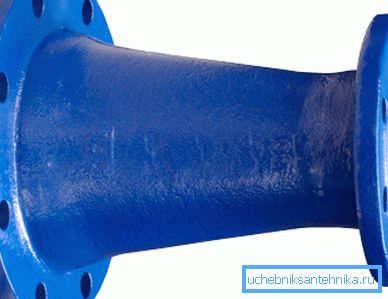

Siirtymiä kutsutaan osiksi, joiden avulla voit muuttaa putken halkaisijaa tasaisesti.

Tähän mennessä sovittimille on monia eri vaihtoehtoja, jotka jaetaan pääasiassa seuraaviin:

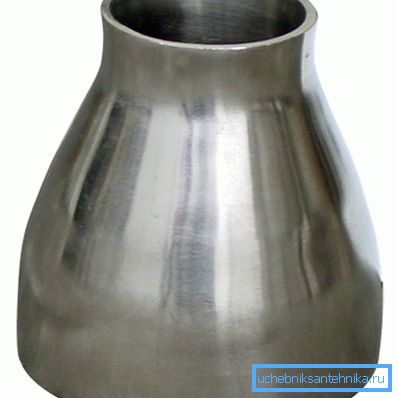

• meistot;
• Hitsattu.

Sovittimien pääominaisuus on syöttö- ja ulostulon halkaisija sekä siirtymäpituus. Lisäksi tuotteet voivat erota materiaalista, josta ne on valmistettu.

Ehkä eniten käytettyjä siirtymiä ruostumattomasta teräksestä, joita käytetään seuraavilla alueilla:

• Kemiallinen - aggressiivisen ympäristön vastustuskyvyn vuoksi;
• Ruoka - ympäristöystävällisyyden takia;
• Energia - lujuuden ja kestävyyden seurauksena.

Siirtymän tarve voi johtua monista eri syistä. Esimerkiksi halkaisijan pienentäminen lisää paineita putkissa ja näin ollen lisää painetta. Laajennus mahdollistaa vastakkaisen vaikutuksen.

Täten siirtymät ovat arvokas osa paineen jakautumista ja järjestelmän kuormien suunnittelua. Samoin kuin teesissä, siirtymät ovat myös luotettavuutta ja kestävyyttä koskevien vaatimusten mukaisia.

Tällä hetkellä näitä osia voidaan valmistaa useilla tavoilla:

• Taivutetaan renkaanmuotoisia tai leimaavia kartiomaisia ​​seppäjä niiden edelleen mekaanisella käsittelyllä;
• Rullaaminen levyjen aihioista ja sitä seuraava hitsaus;
• Leimaus arkkien aihioista ja sitä seuraava hitsaus;
• Leikkaus putkien aihioista puristamalla tai annostelemalla.

Asennuksen avulla siirtymät voivat olla sekä kokoontaitettavia että hitsattuja.

Kiinnitä huomiota! GOST 16037-80: n mukaiset hitsatut putkiliitokset ovat sallittuja vain, jos liittimet on valmistettu samasta teräksestä kuin putket.

laipat

Laipat ovat levyn muodossa olevia osia (toisinaan neliökehyksen muodossa), jotka on suunniteltu yhdistämään saman halkaisijan omaavia putkia pulttien kanssa. Tätä liitäntää käytetään pääasiassa putkilinjojen liitäntäpisteissä laitteisiin, joissa on vastalaipat, sekä putkilinjojen osissa, jotka edellyttävät säännöllistä vaihtamista ja purkamista käytön aikana.

Nämä osat eroavat siitä, miten ne on liitetty putkiin.

Ne ovat:

• hitsattu;

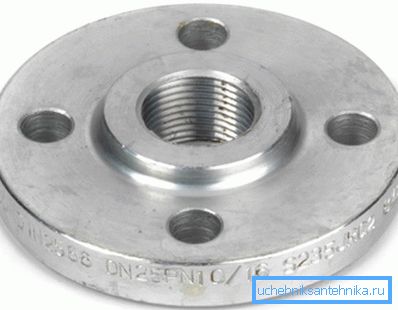

• Kierteet.

GOST 12815-80: n mukaiset laipalliset hitsatut yhteydet on jaettu seuraavasti:

• Tasainen hitsattu (hitsattu kahteen saumaan);

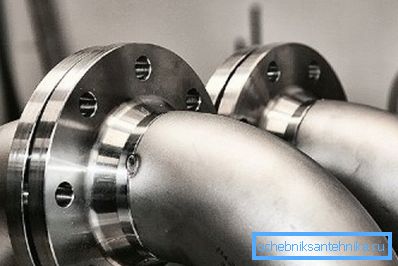

• Löysää hitsirenkaassa;
• Hitsaama takapuoli.

Käytä seostetusta teräksestä valmistettujen putkien liittämistä putkien laippaan päin vapaita laippoja. Langan liitäntää käytetään pääsääntöisesti korkeapaineputkistossa.

Laippojen mitat ovat standardoituja, mikä takaa niiden vaihdettavuuden putkistoon.

Tämä koskee:

• Osan ulkohalkaisija;
• Pultin ympyrän halkaisija;
• Ruuvinreikien halkaisija ja lukumäärä.

Laippaliitosten tiiviyden vuoksi käytetään niiden välissä erityistä tiivistettä, jonka muoto riippuu kuljetetun nesteen tai kaasun ominaisuuksista ja järjestelmän paineesta.

GOST 12815-80: n mukaan on olemassa kahdeksan tyyppistä tiivistyslautan laippaa:

1. Kanssa reunus;
2. Liitäntä-välilehdellä;
3. Ontto;
4. Ulos;
5. Kun piikki
6. Soikean tiivisteen alla;
7. ClFE-ura PTFE-tiivisteille;
8. Linssin tiivisteen alla.

On huomattava, että liitoksen tiiviys riippuu suuresti tiivisteiden laadusta.

Siksi niihin sovelletaan seuraavia vaatimuksia:

• elastisuus;
• vahvuus;
• vahvuus;
• Lämpöresistanssi;
• Kemiallinen kestävyys

Kiinnitä huomiota! Kierteisten ja laippaliitäntöjen käyttöohjeet eivät salli niiden käyttöä putkistojen kohdalla, jotka on asetettu vaikeasti tarkastettaviksi.

kytkimet

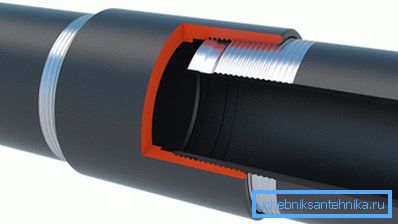

Kytkentä on osa, jonka sisähalkaisija on yhtä suuri kuin yhdistettyjen putkien ulkohalkaisija. Näitä liitäntöjä voidaan käyttää kokoontaitettavien ja monoliittisten putkistojen asentamiseen. Ensimmäisessä tapauksessa käytä kierteitä ja toisessa liimassa tai hitsatun liitoksen alla.

Minun on sanottava, että kytkin tarjoaa joka tapauksessa tiukan yhteyden. Putkilinjan materiaali voi olla mikä tahansa, tärkein asia on se, että se vastaa kytkimen materiaalia.

Itse asiassa kytkentä on vaihtoehto laippaliitännälle. Esimerkiksi teräksisissä putkistoissa se, kuten laipat, mahdollistaa järjestelmän yksittäisten osien purkamisen ja vaihtamisen. Koska metalliputket eivät ole liian kestäviä, tämä mahdollisuus on erittäin suosittu.

On syytä huomata, että on olemassa toinen tyyppi kytkentälaitteita - kellonmuotoisia, joita käytetään paine-putkilinjoissa, esimerkiksi viemärijärjestelmissä. Liitos tehdään sitten kumitiivisteillä.

johtopäätös

Kuten saimme selville, jopa samat putkilinjojen osat ovat monenlaisia. Siksi heidän valintansa olisi lähestyttävä hyvin huolellisesti. Laadukkaat ja asianmukaisesti valitut osat lisäävät putkilinjan käyttöikää.

Tämän artikkelin videosta voit saada lisätietoja tästä aiheesta.
