Putkien taivutus: tee ilman erikoistyökalua

Monet kotimestarit ovat varmasti toistuvasti kokeneet tarvetta taivuttaa pieniä halkaisijaltaan erilaisia ​​putkia tietyllä säteellä tai antaa niille tarvittavan pyöreän kokoonpanon. Teollisessa mittakaavassa käytetään erikoisvarusteita näihin tarkoituksiin, mutta tässä tapauksessa kysymys on erilainen: miten putkea taivutetaan ilman putkiliitintä kotona?

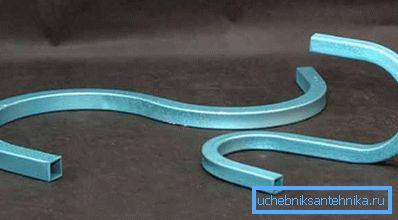

Metallisten putkien taivutettujen osien valmistus.

Riippumaton putken taivutus

Auttaakseen lukijaa käsittelemään tätä ongelmaa, tässä artikkelissa käsitellään useita eri materiaaleista valmistettuja pyöreiden ja suorakulmaisten putkien taivutusmuotoja (ks. Myös artikkeli Deflector to a pipe - mikä se on ja miksi sitä tarvitaan).

Tässä esitetään myös yksityiskohtainen ohje, jossa kaikki tämän toimenpiteen suorittamisen vaiheet on kuvattu vaiheittain käyttämällä tavallisten kotitalouksien LVI-työkalujen joukkoa.

Teräsputkien taivutus

Itse teräs on melko jäykkä materiaali, mutta kun se kuumennetaan korkealle lämpötilalle, siitä tulee muovia, mikä mahdollistaa terästuotteiden lähes minkä tahansa halutun muodon antamisen. Kaaren tai ympyrän taivuttamiseksi teräspyöreästä putkesta omin käsin, tavanomaisten LVI-työkalujen lisäksi tarvitset myös kaasupolttimen.

Tätä varten tarvitset:

  1. Kiinnitä teräsputki varovasti. Jotta seinät eivät murskaisi, on välttämätöntä etukäteen kiinnittää sopivan halkaisijan omaava metallitanko leikkeen osaan.
  2. Lämmitä tulevan taivutuksen alue kaasupolttimen avulla, kunnes metallin ominaisväri on kirkkaan punainen.
  3. Kun vasaralla on lyhyt varovainen isku, jotta esikuumennettu osa saadaan tarvittavaan kokoonpanoon, ohjataan taivutussädettä ennalta tehdyn kuvion mukaisesti.

Jäähdytyksen jälkeen valmis osa säilyttää muotonsa ja metalli saa jälleen samanlaisen jäykkyyden ja suuren mekaanisen lujuuden.

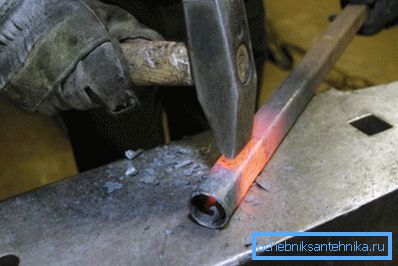

Optimaalinen lämpötila työn aloittamiseen.

   Vihje! Kuvattua menetelmää ei voida käyttää teräksisten sinkittyjen putkien taivuttamiseen, koska sinkki palaa, kun sitä kuumennetaan korkeassa lämpötilassa, minkä seurauksena sen korroosionestokyky häviää.

Ei-rautaputkien taivutus

Värimetallien, kuten kuparin tai alumiinin, sitkeys on korkea, mutta riittämättömän lujuuden vuoksi putken vastakkaiset seinät eivät ehkä kestä monisuuntaisia ​​kuormia (puristus ja jännitys), minkä seurauksena ne hajoavat tai romahtavat.

Materiaalin paikallisten sisäisten jännitysten tasaisesti jakamiseksi ne käyttävät yksinkertaisella tekniikalla ei-rautametalleista tehtyjen ohutseinäisten putkien taivutusta.

  1. Ennen alumiiniputken taivutusta on valittava sopiva teräsjousi niin, että sen halkaisija vastaa suunnilleen putken sisähalkaisijaa, eikä sen pituus ole lyhyempi kuin taivutusosan pituus.
  2. Kiinnitetään voimakas pitkä johto jouselle, työnnä se putken sisään, asettamalla se suunnilleen oletetun kaaren keskelle.
  3. Osa on kiinnitettävä varovasti varovasti ilman suuria ponnisteluja, jotta pehmeästä materiaalista tehdyt ohut seinät eivät murskaisi.
  4. Lämmitä tulevan taittimen paikka kaasupolttimella lämpötilaan, jossa paperi alkaa haisua.
  5. Tartu putken vapaaseen päähän käsin käsin, taivuta lämmitettyä osaa vaadittua sädettä pitkin.
  6. Kun osa on jäähtynyt, poista jousi putken sisemmästä valaisimesta langan vasemmalla puolella.

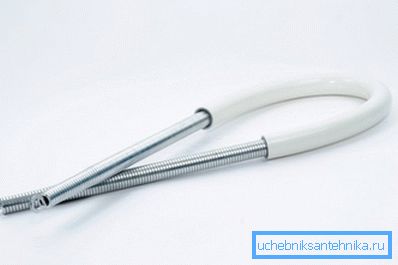

Erikoisjousen käyttö säteittäisten osien valmistukseen.

   Vihje! Ei-rautametallien lämmönjohtavuus on korkea, joten lämmitettyjen osien käsittelyssä on huolehdittava siitä, ettei se palaa.

Metalliputkien taivutus

On olemassa erityinen työkalu metalli-muovisten LVI-laitteiden kanssa työskentelyyn, mutta sen hinta ei kannata ostaa putkilinjan taivutinta kotityökalujen keräämiseen. Metalliputket ovat tarpeeksi muovisia, joten niille voidaan antaa haluttu kokoonpano. Kaaret, joilla on suuri säde, voidaan taivuttaa käsin, suorittamalla lyhyet sileät liikkeet ja antamalla sille asteittain tarvittavan muodon ja taivutuskulman.

Pienen säteen tai 180 ° käänteisen kaaren valmistuksessa voit käyttää monimutkaisempaa, mutta samalla tehokasta menetelmää.

  1. Leikkaa ohuet kuparilangat niin paljon, että ne voivat täyttää täysin metallisen muoviputken sisäisen valon.
  2. Aseta ne sisäänpäin niin, että ne täyttä- vät putken kokonaan taivutuksessa ja samalla kaikki niiden päät jäävät putken pään ulkopuolelle.
  3. Tehdä riittävän suuri ponnistus kädet, jotta tulevaisuudessa saadaan yksityiskohtaiset tiedot tarvittavasta muodosta, ja poista sitten kaikki johdot yksitellen putken sisäisestä luumenista.

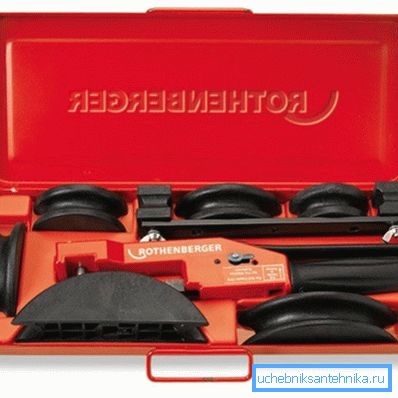

Kuvassa on joukko käsityökaluja metallin muovien käsittelyyn.

   Vihje! On suositeltavaa käyttää kuparilankoja ilman PVC-eristettä täyteaineena, koska se voi tukkia ja estää niiden lisäuuton työn jälkeen.

Profiilimetallin taivutus

Teräs- ja alumiiniprofiiliputkien muovin muodonmuutosta vaikeuttaa sivupinnat, jotka ovat jäykistäviä kylkiluut, ja siksi ne tarvitsevat lisäponnistusta käytön aikana.

Sisäisen ontelon on täytettävä tiivis, liikkuva materiaali, jotta lopputuotteen oikea profiili säilyisi ja rypyt ja metalli katkeaa.

  1. Putken leikkaamiseksi valmistetaan kaksi puu-, kumi- tai muovitulppaa, jotka sopivat tiiviisti sisäiseen luumeniin.
  2. Työnnä pistoke putken toisesta päästä, täytä sitten koko sisäinen tilavuus hiekalla toisesta päästä ja aseta toinen pistoke toiseen päähän.
  3. Talvella hiekan sijasta voit käyttää vettä. Täytä ja asenna pistokkeet, sinun on siirrettävä osa parvekkeelle, kunnes vesi jäätyy kokonaan koko sisäiseen tilavuuteen.
  4. Sen jälkeen voit edetä kaaren muodostamiseen vasaralla tai kumimallilla, pitämällä osan varassa tai asettamalla sen vahvan vakaan tuen reunalle.

Tämä menetelmä voi olla hyödyllinen myös niille kotityöntekijöille, jotka eivät osaa taivuttaa ruostumattomasta teräksestä valmistettua putkea tai sinkitystä rautametallia.

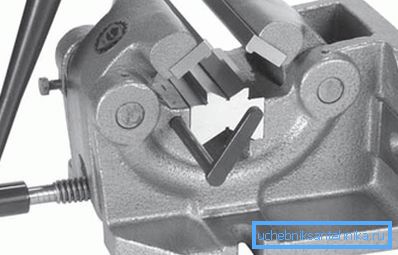

Erikoisvarsi pyöreiden osien kiinnittämiseen ja kiinnittämiseen.

johtopäätös

Kun olet lukenut tämän artikkelin, tulee selväksi, että on monia tapoja, joilla kotityöntekijä voi auttaa tekemään osan vesijärjestelmästä tai metalliputkista kotona jopa ilman erikoisvarusteita.

Lisätietoja kiinnostavasta aiheesta voit katsoa videon tässä artikkelissa tai lukea samanlaisia ​​materiaaleja verkkosivuiltamme.
