Putkien sisähalkaisija: tärkein parametri
Tällainen arvo, kuten putkien sisähalkaisija, mahdollistaa tarkan laskennan eri insinööripalvelujen läpäisykapasiteetista. Tämä parametri on standardoitu, mikä yksinkertaistaa merkittävästi suunnittelijoiden työtä.
Kaikki parametrien muutokset
Osa on standardoitu useisiin lajikkeisiin:
- Ehdollinen pass on nimetty Dy tai Du. Tämä parametri lasketaan millimetreinä tai tuumina - teräkselle (sitten se pyöristetään).
- Nimellishalkaisija on olennaisesti sama kuin ensimmäinen parametri. Se on merkitty Dn / Dn.

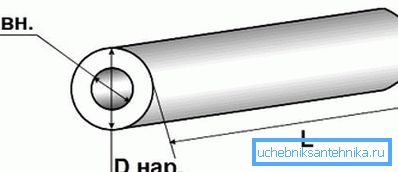

- Ulkoinen ulottuvuus, jota merkitsee Dh.
- Teräsputkien (D) ja niiden polymeerikomponenttien sisäinen halkaisija on tärkein arvo.
Edellä mainittujen parametrien lisäksi laskennassa käytetään myös materiaaliseinän (h) paksuutta.
Mikä on ehdollinen kulku
Nimellinen kulku on suunnilleen yhtä suuri kuin putkilohkon poikkileikkaus. Suunnittelussa se lasketaan siten, että verkon kaistanleveys on riittävä.
Kiinnitä huomiota! Standardin määrittelemien ehdollisten arvojen asteikko. Ne lasketaan siten, että järjestelmän kapasiteetti yhdestä lähteestä seuraavaan kasvaa 60/100%.
Niiden kokoa säätelevät GOST 28338/89 “Putkilinjojen ja niiden varusteiden liitännät. Nimellismittaiset rivit. Alla on asiakirjan valmistuminen.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
Käsitteen tulkinta
Termi "ehdollinen kulku" otettiin käyttöön viestintätilan arvon säilyttämiseksi, mikä luo edellytykset suunnittelulaskelmille.
Kiinnitä huomiota! Ohjeella tarkoitetaan tässä käsitteessä pyöristettyä alas / ylös keskimääräisen työosan standardisarjan arvoihin. Putken todellinen sisähalkaisija on kuitenkin 30 mm, jne. Ei yleensä ole sama kuin nimellinen analogi.
Niinpä materiaaleille, joiden ulkoinen ulottuvuus on 160 ja seinämän paksuus 8, todellinen koko sisäpuolella on 144, seinät 6-150, mutta molemmat siellä ja siellä nimelliskoko on 150.
Todellinen sisäosa
- Elementtien todellinen työtila riippuu niiden seinien paksuudesta.
- Useimmissa tapauksissa vesi- ja kaasuputken materiaalit on merkitty sisäpuolelle, muut tyypit - ulkopuolelle.
- Terästuotteilla, jotka perustuvat tuotannon teknologiaan, on jatkuvasti ulkoiset mitat.
- Korkealla paineella toimivan vesijärjestelmän luotettavuuden varmistamiseksi sen elementtien seinämien paksuutta on lisättävä. Tällä perusteella työskentelykoko poikkeaa ehdollisesta läpikulusta.
Esimerkiksi verkon, jonka ulkoinen indikaattori on 275 ja seinämän paksuus 9, todellinen sisäinen ulottuvuus on 257. PVC-putken nimellinen sisähalkaisija on 250 mm, joka määräytyy standardisarjan lähimmän arvon mukaan.
Alla on taulukko terästuotteiden koosta ja niiden vastaavuudesta muovisiin vesiputkiin niiden analogeihin. Sen avulla voit valita analogit tarkasti yhdistettyä järjestelmää suunniteltaessa.
Tästä voidaan nähdä esimerkiksi, että metalli-muoviputken 20 sisähalkaisija vastaa teräsanalogia, jonka ulkomitta on 26.
| Ehdollinen kulku | Ulkoinen osa | ||
| Teräselementtien saumaus | Teräksen saumattomat tuotteet | Muoviset kollegat | |
| 10 | 17 | 16 | 16 |
| 15 | 21,3 | 20 | 20 |
| 20 | 26,8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75.5 | 76 | 75 |
| 80 | 88.5 | 89 | 90 |
| 90 | 101,3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Elementtityötilan määrittely

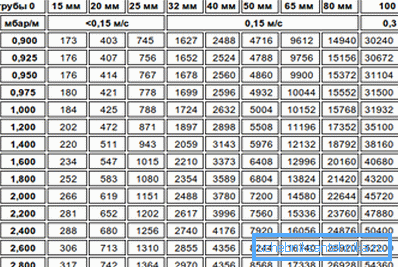

Kun määrität tarkasti osien läpäisevyyden, voit laskea verkon lähettämän aineen tilavuuden.
Kylmän veden ristikommunikaation laskeminen
Kuinka paljon ainetta hän puuttuu aikayksikköä kohti, määrittää putken sisähalkaisijan 25 mm.

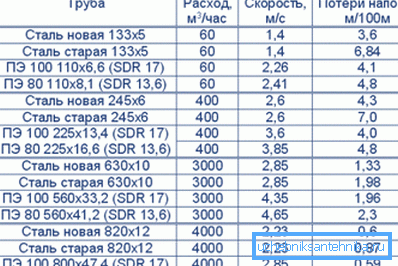

Tuotteiden läpäisevyys riippuu seuraavista.
- Hänen työtilansa. Jos se on liian pieni, järjestelmän seinien hydraulinen vastus kasvaa ja työväliaineen virtaus heikkenee.
- Paine insinööriyhteydessä.
- Viestinnän pituudet. Mitä kauemmin se on, virtausta heikentävä kitka on vahvempi.
- Materiaalin sileyden aste. Mitä korkeampi se on, sitä nopeammin aine siirtyy järjestelmän läpi.
- Elementtien ikä, ts. Niiden seinämien määrä. Käytettyjen materiaalien järjestelmän hinta on alhainen, mutta tehokkuus laskee.
- Siirtymien lukumäärä viestinnässä yhdestä ulottuvuudesta toiseen sekä kierrosta.
Kotitalousjärjestelmässä voit käyttää yksinkertaista kaavaa. Elementtien optimaalisen sisäisen poikkileikkauksen laskemiseksi on tiedettävä veden hinta ja virtausnopeus:
D = v (4-P-1000 / xv).
tässä:
- P tarkoittaa veden virtausta;
- ?= 3,14;
- v on työympäristön liikkumisnopeus, se on 0,7 / 1,2 m / s. analogeissa, joiden osuus on enintään 32 mm ja 1,5 / 2 m / s. enemmän tuotteita kuulostivat.
Lämmitysanalogit
Kun lämmitysjärjestelmän asentaminen on tarpeen omin käsin, sen elementtien vaadittu läpäisevyys on laskettava siten, että talvella kaikki olohuoneet lämmitetään tasaisesti.
Lämmitykseen käytettävien tuotteiden laskennassa on seuraava kaava:
D = v (? • Q) / (v • Dt).
Merkit tarkoittavat:
- D on haluttu arvo;
- numero? on 3,14;
- Q on lämpöenergian virtaus, kW;
- v on työympäristön nopeus m / s.
- Dt on tulo / lähtöverkon lämpötilaero (celsiusaste).
Joten voit selvittää esimerkiksi metallisen muoviputken 16 sisähalkaisijan lämmitettyjen lattiajärjestelmien osalta.
johtopäätös
Materiaalin ehdollisen tilan arvo on erittäin tärkeä. Teknisen viestinnän tehokkuus ja kestävyys riippuvat hänen valintansa oikeellisuudesta (ks. Myös artikkeli Pipe Inch Thread - Ominaisuudet ja leikkaustapa).
Tämän artikkelin video sisältää lisätietoja aiheesta.
