Putkien pnd-kytkimet ja muut liitäntätavat

Mitkä ovat liittimet HDPE-putkille (matalapainepolyeteeni)? Onko erilaisilla varusteilla erityisiä ominaisuuksia? Mitä muita, liitosliitosten lisäksi, voidaan liittää putkiin?

Selvitä se.

putkiliittimet

Luettelo

Luettakaamme kaikki polyeteeniputkissa käytettävät kytkimet.

• Puristusliittimet - kokoontaitettava kumi-O-renkailla. Kun kiristetään pysäytysrenkaalla, liitosmutteri laajentaa tiivistettä; joka puolestaan ​​tiukasti kiinni putkeen ja tiivistää liitoksen.
• Sähkökäyttöiset kytkimet putkille PND - Eräs sellainen pysyvä liitäntä, jossa lämmittää viereiset pinnat valmistajan esiasennettua lämmityspatteria käyttäen. Sähköhitsattujen varusteiden avulla voit tehdä ilman juottavaa: sinun tarvitsee vain hakea pari kosketinta 12 volttia askellusmuuntajalta tai akusta ja kestää tietyn lämmitysajan.

Utelias: äskettäin muunnetut hitsausmuuntajat viivakoodilukijalla. Merkintöjä luettaessa ne saavat tietoa jännitteen, lämpenemisajan ja asennuksen jäähdytyksestä.

Nämä tiedot ovat kuitenkin merkinnässä ja visuaaliseen lukemiseen käytettävissä olevaan muotoon.

Sähköliitosmenetelmässä olevan yhteyden vahvuus ei ole huonompi kuin kiinteä putki. Näiden varusteiden ainoa vakava haitta on melko korkea hinta. Annamme vähittäismyyntihinnat suosituimpien suorien kytkentäkohteiden halkaisijaa muuttamatta.

• Palanut yhteydet käytetään yksinomaan vapaasti virtaavan jäteveden asentamiseen. Painepää PND-putket, joiden halkaisijat ovat 50, 110 ja 150 mm, ovat täysin yhteensopivia vastaavien standardikokojen viemäriputkien kanssa ja niitä käytetään usein perinteisempien PVC-U-putkien sijasta. Syynä on paljon parempi polyeteenin akustinen ominaisuus: paksut ja elastiset seinät sammuttavat lähes kokonaan viemärien liikkeen äänet.

asennus

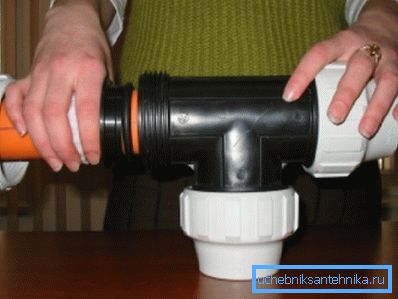

Miten liität putket puristusliittimen avulla?

1. Putki leikataan erityisellä veitsellä. Hänen poissaolonsa aikana voit käyttää tavallista hakasahaa sen jälkikäsittelyllä tiedostolla. Leikkauksen on oltava kohtisuorassa pitkittäisakseliin nähden.
2. Rei'itys poistetaan putken sisä- ja ulkosivulta. Tätä työtä varten on parempi käyttää kalibraattoria, mutta äärimmäisissä tapauksissa terävä veitsi tekee. Tavoitteena on estää puskurin pullistuminen tai siirtyminen kumitiivisteestä.
3. Putkeen asennetaan peräkkäin korkki- mutteri, kiristys- ja työntörenkaat ja rengasmainen tiiviste, jonka jälkeen sen pää asetetaan kytkentäkoteloon.
4. Sormukset ja mutteri ajetaan reunaan ja kierretään käsin.

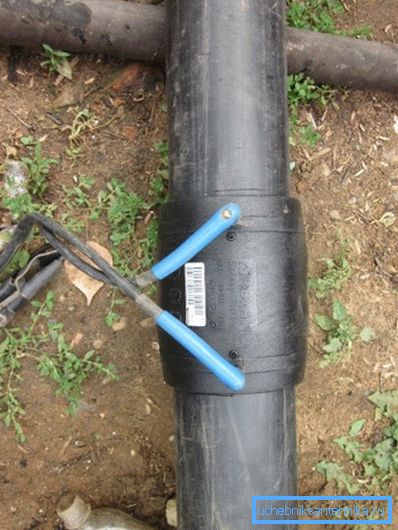

Miten PND-putki on hitsattu sähkömuokkausmenetelmällä?

1. Putki sormetaan ja puhdistetaan roskista.
2. Sen jälkeen, kun se on asetettu sovittimeen, sen koskettimet ovat jännitteisiä merkinnässä ilmoitetun ajan.
3. Jäähdytysosassa putkilinjan säiliö pysyy täysin liikkumattomana.

Entä miten asennetaan jätevettä kumitiivisteillä varustetuilla kytkimillä?

Hienot ovat vain kaksi.

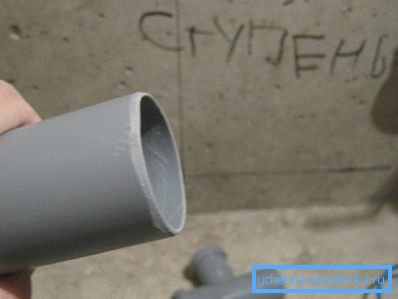

1. Ulompi viiste poistetaan putken päästä. Tämä työ voidaan tehdä terävällä veitsellä: polyeteeni on helppo leikata.

Muuten: toisin kuin polypropeeni, bulgariaa ei voi käyttää leikkaamiseen ja poikkeamiseen polyeteeniputkesta. Tällä muovilla on alhaisempi sulamispiste ja se vain virtaa lämmityksellä, joka on väistämätön hiomakäsittelyn aikana.

1. Yksinkertainen ohje auttaa vähentämään liitoksen kokoamiseen tarvittavaa vaivaa: tiivistimeen tulee levittää hieman nestettä tai säännöllistä saippuaa.

ongelmia

Joissakin tapauksissa HDPE-putkien liittämiseen tarkoitetut puristusholkit alkavat virrata paineen alaisena. Syy on aina sama - väärä rakennus.

Sen sijaan, että kaikki renkaat asetettaisiin putkeen, se asetetaan sovittimeen löysällä korkki-mutterilla; Yhdessä huonon laadun reunojen käsittelyyn tämä johtaa siihen, että putken pää ei sovi rengasmaiseen tiivisteeseen, vaan se tukeutuu siihen.

Tapa korjata ongelma on ilmeinen: riittää poistamaan sisempi viiste ja kokoamaan uudelleen liitos, joka ohjaa tiivisteen paikkaa.

vaihtoehtoja

Onko mahdollista tehdä ilman kytkentäliitintä, kun asennat polyetyleeniputken?

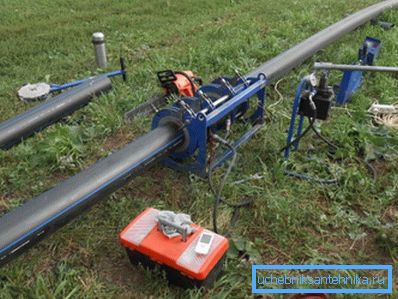

Butthitsaus

Asennettaessa putkistoja, joissa on pieni sisäinen paine, käytetään manuaalista hitsausta, jossa käytetään primitiivistä juotinta - tasainen lämmityselementti, jossa on teflonpinnoite.

Kun se on lämmitetty 210–220 ° C: een, putkien päät puristetaan sitä vasten ja yhdistetään sen jälkeen. Jyrsinnän jäähdyttämisen ja irrotuksen (sulatteen ulkopuolelle sulatettu sulatus) jälkeen tällaisen nivelen lujuus saavuttaa 60-80% kiinteän putken lujuudesta.

Kuitenkin: painevesiä varten on erittäin suositeltavaa käyttää juottimia, joilla on mekaaninen suuntaus ja ohjattu puristusvoima.

Kiinnitetyt polyeteenit

Tavanomaisen polyeteenin ohella vedensyöttöjärjestelmien asennuksessa käytetään usein ns. Ristisidottua. Sen molekyylien yksinkertaisen muokkauksen vuoksi ne eivät muodosta ainoastaan ​​peräkkäisiä vaan myös ristisidoksia, jotka lisäävät dramaattisesti polymeerin lämmönkestävyyttä ja mekaanista lujuutta.

Yksi tämän muovin ompelemisen ominaisuuksista on mekaaninen muisti. Muodostuneena putki palaa nopeasti alkuperäiseen tilaansa.

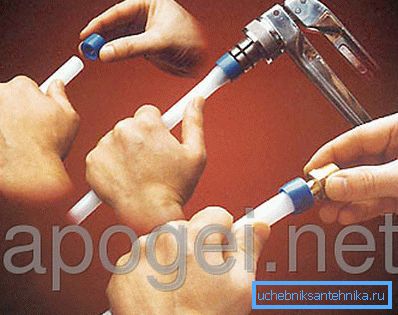

Tätä ominaisuutta käytetään asennettaessa varusteiden avulla:

1. Putki laajenee erikoistyökalulla - jatke.
2. Liitin asetetaan pistorasiaan.
3. Sen lisäksi, että liitos on supistettu ja luotettavasti puristettu, kiinnitetään se kauluksella.

johtopäätös

Toivomme, että lukijan huomion tarjoama materiaali auttaa häntä valitsemaan tapauksensa kannalta sopivimman asennustavan.

Kuten tässä artikkelissa, tässä artikkelissa oleva video sisältää lisää teemakohtaisia ​​tietoja. Onnea!
