Putkien lämmöneristys: jäähdytysnesteen pakastaminen ja

Lämpöverkkojen putkilinjojen lämpöeristys sekä vesihuolto- ja viemäröintijärjestelmät ovat käytännössä pakollisia. Tämä johtuu siitä, että putkien läpi kulkiessa niiden sisältö voi olla alttiina matalille lämpötiloille (jäätymisvaara) tai häviää lämpöenergiaa.

Tämän välttämiseksi asiantuntijat käyttävät erilaisia ​​menetelmiä, joista suosituimpia käsitellään artikkelissamme.

Eristyksen perusteet

Tarve tehdä työtä

Kaikki putkilinjojen eristämistoimenpiteet toteutetaan yhdellä erityisellä päämäärällä - vähentää ulkoisten tekijöiden vaikutusta putkien sisältöön.

Tilanteesta riippuen vivahteet voivat kuitenkin vaihdella:

• Jos puhumme lämmityksestä ja kuumavesisäiliöstä, on välttämätöntä minimoida energian menetys jäähdytysnesteen kuljetuksen aikana.. Kuuma vesi saavuttaa putkilinjan kattilasta taloon (varsinkin talvella), se jäähtyy noin 10-15⁰C. Näin ollen myös taloudelliset tappiot ovat huomattavia.

• Lisäksi asuin- ja teollisuusalueiden kuumavesiputkien lämmöneristys on tärkeää.. Se on asennettu suojaamaan ihmisiä palovammalta, kun se on yhteydessä tietoliikennepiirien lämmitettyihin seiniin.
• Kylmällä vedellä ja viemäröintijärjestelmillä on hieman erilainen ongelma.. Kun ilmakehän ilman lämpötila laskee, nesteiden jäätymisen vaara putkissa kasvaa, mikä alussa aiheuttaa paineen heikkenemisen ja sitten täydelliseen tukkeutumiseen.

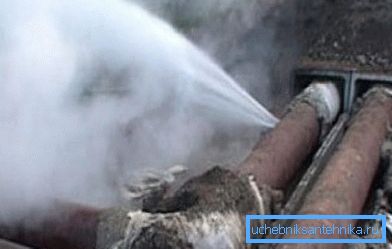

• Jos yrität käyttää järjestelmää, jossa jäälohko on muodostunut, putki voi rikkoutua. kaikki seuraukset (kirjaimellisesti ja kuviollisesti).

Oikeastaan ​​alla kuvattuja menetelmiä käytetään näiden kolmen ongelman ratkaisemiseksi.

Lähestymistavat ongelman ratkaisemiseksi

Suojaa putkilinjat äärimmäisiltä lämpötiloilta ja ulkoisilta vaikutuksilta useilla tavoilla:

• Ensinnäkin viemäriputket (uloste- ja myrskyn viemärit) sekä vesijärjestelmä voidaan varustaa aktiivisilla lämmitysjärjestelmillä. Tällaiset järjestelmät ovat lämmityskaapeleita, jotka on joko asennettu putken päälle tai sijoitettu sen luumeniin ja liitetty sähköverkkoon.

Kiinnitä huomiota! Jatkuvasti käytettynä käsikirjassa suositellaan sellaisten itsesäätyvien johtojen käyttöä, jotka eivät ylikuumene ja eivät pala, koska ne irrotetaan automaattisesti, kun kuumennusta tapahtuu.

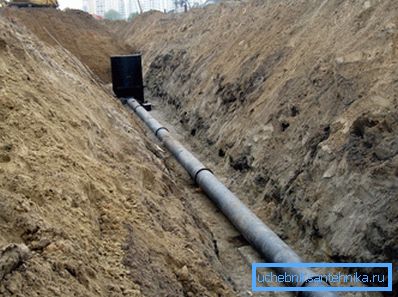

• Toiseksi putket voidaan sijoittaa siten, että niillä on vähäinen kosketus alhaisissa lämpötiloissa. Yleensä tätä varten kaikki viestinnät haudataan maahan jäädyttämisen tason alapuolelle.

• Tämä menetelmäryhmä sisältää myös putkilinjojen asettamisen maanalaisissa suljetuissa tarjottimissa: järjestelmä sijaitsee suhteellisen eristetyssä ilmakammiossa, jossa ilma jäähtyy paljon hitaammin.
• Kyky "piilottaa" putki maan alla ei kuitenkaan aina ole. Siksi useimmissa tapauksissa käytetään huokoisista materiaaleista valmistettua lämpöeristyspiiriä. Tämä piiri toimii puskurivyöhykkeenä, joka estää kuuman nesteen lämpöhäviöt ja suojaa kylmää vettä ja viemärijä jäätymiseltä.

Juuri tätä tekniikkaa käytämme tarkkaan tarkasteluun.

Sääntelyratkaisu

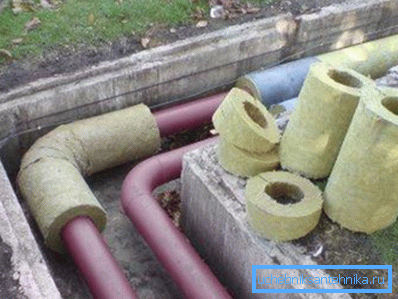

Erilaisen viestinnän lämpöeristykseen käytettäviä materiaaleja ja menetelmiä säätelevä perusasiakirja on SNiP 2.04.14-88. Tässä standardissa kerätään tietoa eristystekniikasta sekä suojauspiireihin esitetyistä perusvaatimuksista.

Jos analysoimme tämän asiakirjan keskeisiä säännöksiä, laitteiden ja putkilinjojen lämmöneristys SNiP sisältää seuraavat suositukset:

• Lämmityksen tulisi olla minkä tahansa järjestelmän pakollinen osa jäähdytysnesteen lämpötilasta riippumatta.
• Lämmöneristyskerroksen laitteistoa voidaan käyttää valmiina (alla kerrotaan järjestelmien "putki putkessa") ja esivalmistettujen rakenteiden ominaisuuksista.
• Eristyksen järjestämisessä on välttämätöntä varmistaa metalliosien suojaus korroosiolta, koska tässä tapauksessa ruoste leviää paljon nopeammin.

• Optimaalinen on piirin monikerroksinen rakenne, joka sisältää itse eristeen, joka on kiinnitetty kiinnittimien, höyrysulun ja metallisen suojakerroksen, tiheän polymeerin tai kuitukankaan avulla. Joissakin tapauksissa suunnitellaan myös vahvistavan muodon asentamista, jonka päätehtävänä on suojata huokoisia materiaaleja murskauksesta ja estää itse putken muodonmuutos.

Asiakirjassa on myös kaavat, joilla kunkin kerroksen paksuus lasketaan. Alla olevaan taulukkoon on kerätty tiedot lämmöneristyspiirin pienimmistä sallituista tehoista (SNiP).

On huomattava, että suurin osa standardin vaatimuksista koskee suurkapasiteettisten lämmitysverkkojen sekä päävesijärjestelmien ja viemäriputkien järjestämistä. Mutta vaikka teetkin vesihuollon tai viemäriverkon rakentamisen omin käsin, tutustu tähän asiakirjaan ja, jos mahdollista, käytä siinä annettuja tietoja suunnittelussa ja asennuksessa.

Materiaalien tarkastelu

Polymeerimateriaalit

Puhutaan materiaaleista, joita käytetään vähentämään lämpöhäviötä, ensinnäkin ajattelemme vaahdotettuja polymeerejä. Tämä on melko järkevää, koska tällaisten tuotteiden valikoima on hyvin laaja, ja siksi ei ole vaikeaa valita sopivinta lajiketta.

Ensinnäkin tällaiset koostumukset ansaitsevat huomiota:

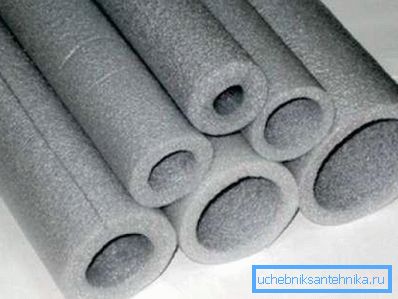

• PE-vaahto. Tämä eristys on ominaista korkealle huokoisuudelle, alhaiselle tiheydelle ja suhteellisen alhaiselle mekaaniselle lujuudelle. Yleensä PE-vaahtoputken eristys tehdään pitkänomaisen sylinterin muodossa, jossa on rako, joka mahdollistaa nopean asennuksen ilman erikoisosaamista. PFE-eristeen haittapuolena on yleensä mekaanisten vaurioiden ja alhaisen lämmönkestävyyden aiheuttama nopea kuluminen.

Kiinnitä huomiota! Kansien asennuksen helpottamiseksi ja materiaalin poistamisen estämiseksi tulisi valita malli, jonka halkaisija vastaa putken halkaisijaa.

• Styroksi. Sillä on alhainen elastisuus ja huomattava lujuus, joten sitä valmistetaan "kuoren" muodossa useista segmenteistä. Osien liittämiseksi yhteen niiden reunoista valmistetaan piikkien ja urien lukot, joiden avulla voit tehdä ilman kiinnittimiä ja päästä eroon "kylmistä silloista". Se on kalliimpaa kuin polyeteenivaahto, mutta toimii myös monta kertaa pidempään.

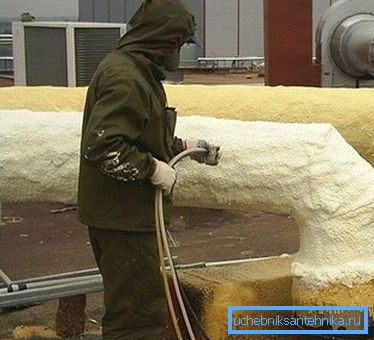

• Polyuretaanivaahto. Yleensä käytetään esiasennettuun eristykseen, mutta sitä voidaan käyttää jokapäiväisessä elämässä. Saatavana kahden tai neljän segmentin "kuorien" muodossa sekä eristysvaunan muodossa. Ruiskuttamalla polyuretaania voit tarjota tehokkaimman eristyksen kaikkein monimutkaisimmista muodoista, kun taas tuloksena oleva kuori on sinetöity.

Vihje! Polyuretaanivaahtoa polymeroinnin jälkeen ei tuhota ultraviolettisäteilyn vaikutuksesta, se on päällystetty joko maalilla tai kuitukankaalla. Materiaalia valittaessa on erittäin tärkeää varmistaa, että sillä on riittävä höyrynläpäisevyys.

Kuitumateriaalit

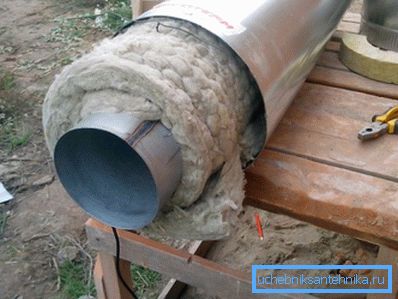

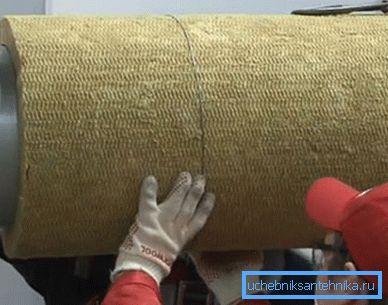

Vähemmän (ja joissakin tapauksissa enemmän) suosittuja kuin polymeerisäiliöitä ovat mineraalivillaan ja sen johdannaisiin perustuvat eristemateriaalit.

Heillä on tällaisia ​​etuja:

• Alhainen lämmönjohtavuus kerroin, joka varmistetaan ainutlaatuisella sisäisellä rakenteella, joka muodostuu useista kuiduista.
• Huomattavaa vastustusta ulkoisiin tekijöihin, nimittäin lämmön, happojen, alkalien, öljyjen jne.

Kiinnitä huomiota! Lisäosa on, että mineraalivillakotelo ei vahingoita jyrsijöitä.

• Kyky ylläpitää muotoa asentamatta lisäkehystä.
• Kohtuullinen hinta.

Samalla on huomattava, että tällaisten lämmöneristyspiirien asennuksen aikana on välttämätöntä varmistaa, että materiaali ei kutistu ja että se on luotettavasti suojattu kostutukselta, koska nämä vaikutukset voivat merkittävästi vähentää sen tehokkuutta.

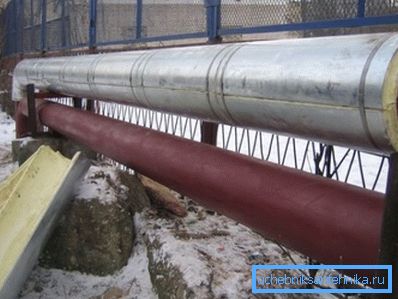

Sekä mineraalivilla että polymeerieristyskuoret tarjoavat usein metalloidun päällysteen, jossa on erilainen paksuus alumiinista tai teräksestä. Tämä pinnoite toimii lämpösuojana, joka heijastaa infrapunasäteilyä ja vähentää lämmön hajaantumista ilmakehään.

Suuritiheyksiset rakenteet

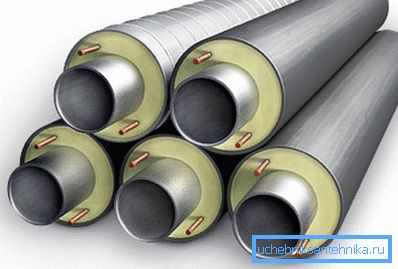

Lopuksi erillinen ryhmä koostuu lämpöverkkojen ennalta eristetyistä putkista (putkijohto). Niissä on jo asennettu lämpöä säästävä kotelo, ja päällikön tehtävänä on vain yhdistää kaikki yksityiskohdat yhteen järjestelmään.

Tällaisten putkilinjojen rakentamisen tärkeimmät osat ovat:

• Pohja on metalli- tai polymeeriputki. Se toimii koko järjestelmän kantajaelementtinä, se voidaan valmistaa saumattomalla tekniikalla tai hitsaamalla.
• Eristyskerros, joka on useimmiten valmistettu polyuretaanivaahdosta (PUF). Pääsääntöisesti se levitetään putkelle täyteainetekniikan mukaisesti täyttämällä erityinen muotti sulalla massalla.

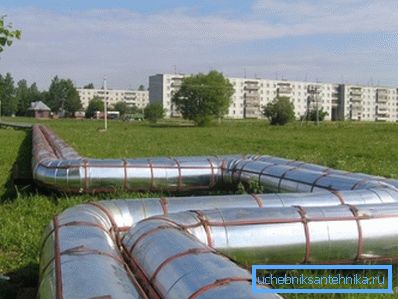

• Suojakotelo Se suoritetaan polyeteenistä (putket PPU PE) tai galvanoidusta teräksestä (PPU OT). Ensimmäinen lajike on tarkoitettu maadoitukseen kanavointitekniikan avulla, toinen - ulkokäyttöön.
• Lisäksi kauko-ohjaimet - kuparijohtimet - asetetaan usein polyuretaanivaahdon paksuuteen, mikä mahdollistaa koko putken tilan määrittämisen ja niiden alueiden paikallistamisen, joissa eristys- tai tukirakenne oli vaurioitunut.

Putket toimitetaan tehtaalta täysin koottuina ja hitsattuina. Lämmöneristyspiirit yhdistetään joko erityisten lämpökutistettavien hihansuiden avulla tai vuorausliitoksilla mineraalivillaa kalvokerroksella.

Itsekokoonpanovinkit

Eristysprosessin monimutkaisuus riippuu suuresti työn laajuudesta. Jos yksityisessä talossa voit selviytyä vain muutamassa tunnissa, sinun täytyy työskennellä melko kovasti moottoriteiden asettamisessa.

Alla annamme ohjeita, joissa yritämme ottaa huomioon kaikki keskeiset seikat.

Aloitamme kuvauksen ulkona olevien putkien eristystekniikalla.

Palvelemme maanalaista osaa seuraavasti:

• Kaivantoalustan alareunassa on korkea vedenkestävyys betonista.
• Asennamme putket lokeroon, tiivistämällä liitokset huolellisesti.
• Ylhäältä laitamme lämpöeristäviä kannet, ja sitten kääritään tuotteita höyryä läpäisevällä lasikuidulla. Kiinnitykseen käytetään erityisiä polymeerikiinnikkeitä.
• Sulkemme kannen lokerolla, jonka jälkeen peitämme sen maasta, joka poistettiin kaivosta. On suositeltavaa sijoittaa savi-hiekka-seos lokeron seinien ja kaivon reunan väliseen rakoon, jota seuraa tiivistys.
• Jos lokeroa ei käytetä, putket asetetaan tiivistetyn maaperän kerrokseen, joka on täynnä hiekkaa ja soraa.

Hieman erilainen on ulkoisen putkilinjan lämmöneristys:

• Puhdista kaikki ruosteen osat ja poista se metalliharjalla.
• Sitten käsitellään putkia korroosionestoaineella.
• Seuraavassa vaiheessa asennamme joko polymeerin "kuoren" tai käärimme jokaisen putken mineraalivillaeristeellä.

Kiinnitä huomiota! Voit myös käyttää kerrosta polyuretaanivaahtoa tai useita kerrosta keraamista eristävää maalia. Maalien eristämisen yhteydessä on mahdollisuus säästää korroosionestoa.

• Samalla tavalla kuin edellisessä tapauksessa, asetimme suojakerroksen, vain täällä voit käyttää myös kalvopäällystettyä kalvoa, jossa on polymeerivahvistusta.
• Koko rakenteen kiinnittämiseksi käytämme teräs- tai muovikiinnikkeitä.

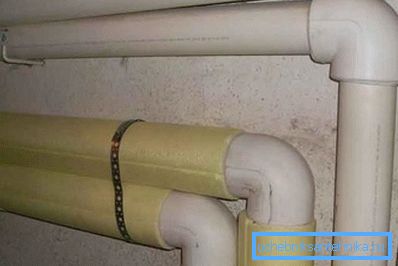

Helpoin tapa eristää sisäisiä putkistoja on: laitamme polyeteenivaahtokuoret niihin vastaavaan halkaisijaan ja kiinnitetään ne kalvonauhalla tai muovisilla kiinnikkeillä.

johtopäätös

Laitteiden ja putkilinjojen lämmöneristys olisi suoritettava standardimenetelmän mukaisesti sopivien materiaalien avulla. Vain tässä tapauksessa kuuma vesi pysyy kuumana koko kattilahuoneesta taloon, ja kylmä vesi ei jää jäähtyä edes kylmässä. Tarkemmin sanottuna viestinnän eristyskysymyksistä keskustellaan tässä artikkelissa esitetystä videosta.
