Putkien lämmityskaapeli: 3 tyyppistä laitetta aktiiviseen

Putkien vesilämmityskaapeli voi olla erinomainen ratkaisu tilanteessa, jossa niiden sisältöä on tarpeen suojata altistumiselta matalille lämpötiloille. Tällaisten järjestelmien toiminta edellyttää tietenkin riittävän suuria määriä sähköä, mutta joissakin tapauksissa tällaiset kustannukset ovat melko perusteltuja.

Jotta voit navigoida kaikilla kaapelituotteilla ja soveltaa oikein valittuja malleja, esitämme seuraavissa osissa tärkeimmät tiedot tästä aiheesta.

Kylmän putken suojaus

Putkilinjojen sijoittaminen ulkoilmaan ja lämmittämättömiin tiloihin (ullakkoihin, kellareihin jne.) On liitettävä toimenpiteisiin, joilla suojataan alhaisilta lämpötiloilta. Tosiasia on, että kylmässä neste jäätyy, ja tämä puolestaan ​​voi johtaa putken täydelliseen tai osittaiseen tukkeutumiseen ja joskus sen repeämiseen.

Tällaisten ongelmien estämiseksi käytetään yleensä seuraavia tapoja:

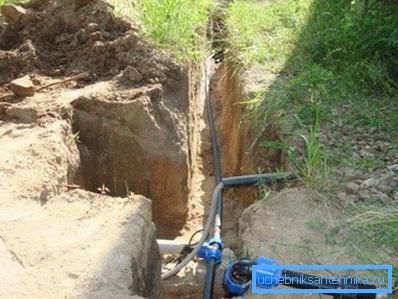

• Voit asettaa putkia maan alle jäädyttämällä. Normaalisti noin 1,5 metrin syvyydessä olevalla vyöhykkeellä positiivinen lämpötila säilyy myös vakavassa jäätymisessä, joten veden jäädyttämisestä ei tarvitse huolehtia.

Kiinnitä huomiota! Pohjoisilla alueilla putket on haudattava paljon voimakkaammin, ja ikiroudan vyöhykkeessä tätä menetelmää ei yleensä sovelleta.

• Avoin asennus sekä sijoittaminen matalaan syvyydelle käärii eristysmateriaaleja. Tähän käytetään useimmiten lasivillaa tai mineraalivillakantaa, mutta viime aikoina on myös suosittu vaahtopolystyreenirakenteita.

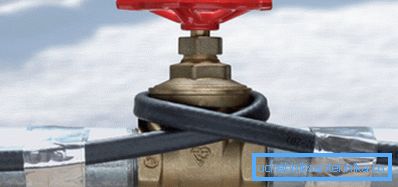

• Lopuksi putken pinnalle (tai sen sisäpuolelle) voidaan asentaa erityinen kaapeli jäätymisen estämiseksi.. Sähkövirran kulkiessa tämä kaapeli lämpenee, mikä antaa merkittävän osan lämmöstä putkelle ja sen sisällölle.

Huolimatta täytäntöönpanon riittävyydestä ja korkeista kustannuksista kolmas menetelmä on tehokkain. Tästä syystä kaapelilämmitysputkistoja käytetään, kun vesihuolto- ja viemäriverkostojen vakaus on lisääntynyt.

Kaapelityypit

resistiivinen

Yksinkertaisin järjestelmä, jota käytetään putkilinjan optimaalisen lämpötilan ylläpitämiseen, on resistiivinen kaapeli.

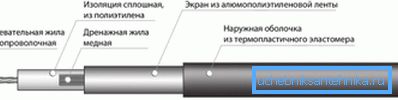

Sen suunnittelu sisältää seuraavat osat:

• Kiinteä vastus nichrome-johdin. Kun virta kulkee, se on tärkein lämmönlähde.

Kiinnitä huomiota! Tällaisten johtimien määrästä riippuen erotetaan yksi- ja kaksiytimiset mallit.

• Fotopolymeerin eristys, joka suojaa johdinta piiristä ja antaa lämmönsiirron punokseen.
• Kuparilangan punos, joka suorittaa valitun johtavan asuinlämmön yhdenmukaisen jakautumisen. Se voi myös olla suojakerros.
• Ulkoinen eristys, jolla on hyvä lämmönjohtavuus. Se estää kupari- ja nikromiosien korroosion, joka suojaa niitä luotettavasti kosteudelta ja sään vaikutuksilta.

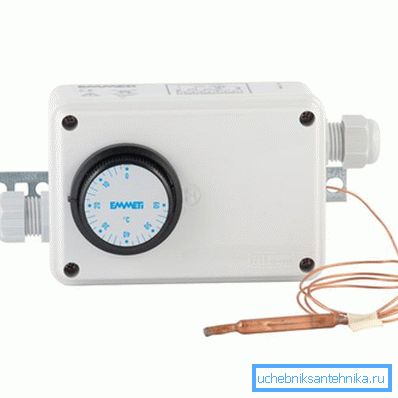

Vastuskaapelin keskeinen piirre on, että se kytketään päälle ja pois päältä erillisellä termostaatilla. Tämän laitteen toimintoja säädetään automaattisessa tilassa asennettujen lämpötila-anturien lukemien mukaan.

Termostaatin ja lämpötilan osoittimien läsnäolo tekee järjestelmästä hyvin haavoittuvan. Kun ainakin yksi näistä solmuista irrotetaan tai epäonnistuu, kaapeli menee jatkuvaan toimintatilaan ja sen seurauksena se epäonnistuu nopeasti ylikuumenemisen takia.

Itsesäätely

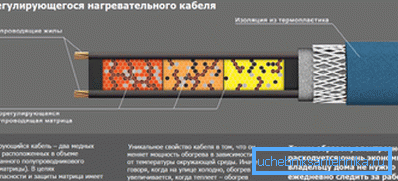

Edellä kuvatut haitat eivät sisällä itsesäätyviä järjestelmiä lämmitysputkia varten:

• Kuten resistiivisten kaapeleiden kohdalla, lämmityslähteenä ovat nikromin tai vastaavien seosten johtavat johdot.
• Suonet sijoitetaan suurten lämmönjohtavuuden omaavien polymeerien eristyskanaviin.
• Kanavien välissä sijaitsee puolijohdematriisi lämpötilasta riippuen: mitä enemmän sitä kuumennetaan, siihen muodostuu vähemmän johtavia polkuja.
• Kaapelin toiminnan säätö tapahtuu siten automaattisesti: kun putki jäähtyy, matriisi suorittaa intensiivisen virran ja johtimet kuumenevat enemmän. Mitä korkeampi lämpötila nousee, sitä pienempi on kaapelin johtimen ominaisuudet, joten johtimien ylikuumenemisen ja sulamisen riski on minimoitu.

Kiinnitä huomiota! Tällaisen järjestelmän toinen napa on termostaatin ja anturien puuttuminen.

Itsesäätyvien lämmittimien keskeinen haitta on niiden suhteellisen korkea hinta (noin 200 ruplaa per lineaarinen metri). Järjestelmän luotettavuus kompensoi kuitenkin yleensä tällaiset kustannukset.

sisäinen

Erillinen laite- ryhmä koostuu sisäisistä kaapeleista.

Toisin kuin suosituimmissa ulkokäytävissä, ne on asennettu suoraan putken onteloon, ja niille on ominaista paljon suurempi tehokkuus johtuen lämpöhäviöiden minimoinnista.

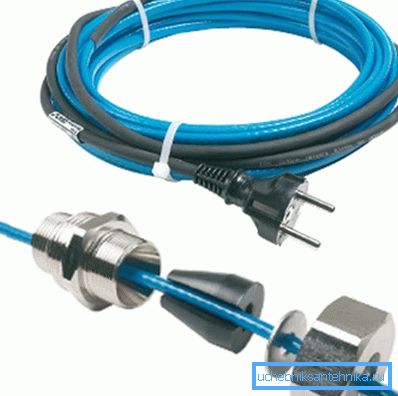

• Tärkeimpänä lämmönlähteenä käytetään yleensä erityistä itsesäätyvää lämmityskaapelia putken sisäiseen asennukseen. Tällaisissa malleissa on tiheämpi eristys, jossa on hyvät kosteutta kestävät ominaisuudet, minkä ansiosta ne voivat suojata metallijohtimia ja kuolemia piiristä.
• Resistive-malleja voidaan käyttää myös sisätiloissa, mutta tämä on pikemminkin poikkeus kuin sääntö.
• Itse kaapelin lisäksi putkistoon asennettaviksi tarkoitetut erityiset kytkennät ja tiivisteet sisältyvät yleensä lämmitysjärjestelmän sarjaan.
• Laite on kytketty 220 V: n verkkovirtaan. Joskus ohje suosittelee johtimien kytkemistä keskeytymättömän virtalähteen kautta, jotta ne pysyisivät toimintakunnossa sähkökatkoksen aikana.

Asennusmenetelmät

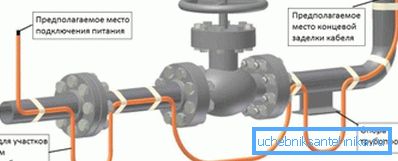

Ulkoasennus

Sekä ulkoiset että sisäiset johtimet voidaan asentaa käsin.

Itse asiassa asennus ei aiheuta erityisiä vaikeuksia - sinun tarvitsee vain noudattaa joitakin yksinkertaisia ​​sääntöjä:

• Yksityisissä taloissa valitsemme mallin, jonka teho on 30-60 W / m - leutoalueella, se ei yksinkertaisesti ole enää tarpeen.
• Puhdista putki lialta, pölyltä ja ruosteelta. Tehokkaimpaan lämmönsiirtoon tarvitsemme johdinta, joka sopii tiiviisti metalliin tai muoviin.

Vihje! Jos polymeeriputkea kuumennetaan, putki on käärittävä kalvomateriaalilla ennen lämmönsiirtoelementtien asentamista. Näin lämpö jakautuu tasaisemmin, ja PVC: n tai polypropeenin sulamisriski pienenee minimiin.

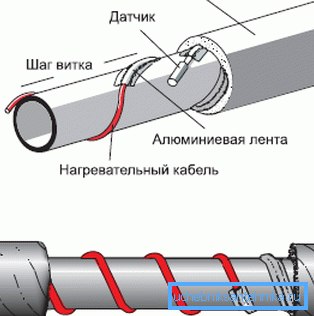

• Laita kaapeli putkeen (suoralla tai aaltoilevalla viivalla) tai purkaa spiraali siitä 40 cm: n välein, kun käytät resistiivisiä malleja, emme missään tapauksessa anna johtimien leikata: kosketuskohdassa ne nopeasti puhaltavat.
• Jokaisen 20 cm: n välein kiinnitämme johtimen metalloidun teipin tai erityisen kuumuutta kestävän sidoksen avulla.
• Lämpöhäviön vähentämiseksi liimaamme kaapelin päälle päällystetyllä alumiininauhalla polymeeripohjaan, jonka jälkeen päällekkäin sen lämpöä eristävällä vaipalla.

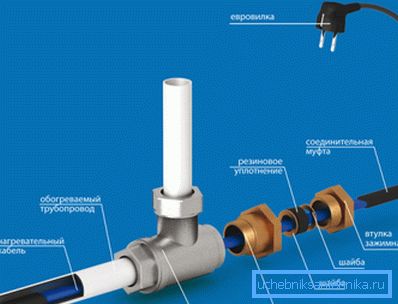

Sisäasennus

Sisäinen asennus on hieman monimutkaisempi:

• Valitsemme mallin, jonka pituus vastaa lämmitetyn putkiosan pituutta. Tässä on otettava huomioon, että johtimen ei pitäisi kulkea venttiilien läpi ja suunnitella asennuksen tätä asiaa silmällä pitäen.

Vihje! Tällaisia ​​järjestelmiä voidaan käyttää vain putkistoissa, joiden sisähalkaisija on 20 mm ja enemmän.

• Kaapelin sisääntulopisteessä putkeen leikataan sopivan poikkileikkauksen tee.
• Saamme johtimen putkeen, varmistaen, että lämmitysosa on kokonaan piilossa.
• Kiinnitä laite paikoilleen mukana tulevien kiinnikkeiden ja sovittimien avulla.
• Kytkemme lämmittimen verkkoon pistokkeella tai kytkentäkaapelilla.

Jos käytössä on itsesäätävä kaapeli, testi voidaan suorittaa missä tahansa tilanteessa. Mutta on suositeltavaa testata resistiivisiä malleja ja käyttää niitä vain täyttämällä kaikki putket vedellä, muuten ylikuumenemisen riski kasvaa merkittävästi.

johtopäätös

Lämmityskaapelin kiinnittäminen putkiin (koska sitä kutsutaan joskus lämmityskaapeliksi) estämme veden jäähtymisen talvella. Ja tämä tarkoittaa sitä, että paineen aleneminen eikä vesihuollon ja jäteveden puuskat eivät ole meille kaikkein kovin pakkasessa. Lisätietoa kuvattujen laitteiden toimintaperiaatteesta ja asennustavoista voi olla tämän artikkelin video.
